SL-D3000
干式影像输出设备
用户指南
NPD4697-01 SC
本产品资料中使用的示意图仅供参考,本产品实际可能与之存在差异,以包装箱内产品实际为准。
本产品资料适用于多个产品型号,因您所购型号的不同,请仅参考您所购型号的示意图及描述,且其他型号的
内容不适用于您所购的产品型号。
本产品手册适用于 SL-D3000SR 和 SL-D3000DR。
双卷纸型号为 SL-D3000DR,单卷纸型号为 SL-D3000SR。
产品驱动和软件中所显示的型号可能与实际销售产品的型号稍有不同 , 不影响产品的使用。
本产品使用说明和包装箱上的数据来源于爱普生实验室测试。
请妥善保管此说明书 (保留备用)。安装、使用产品前请阅读使用说明。
注释:其他信息,可查看产品本身、产品包装和其他形式的资料,包括爱普生(中国)有限公司网页:
http://www.epson.com.cn
SL-D3000 干式影像输出设备 用户指南
本产品信息以爱普生网页 ( http://www.epson.com.cn ) 为准,如有更改,恕不另行通知。
对其中涉及的描述和图像,以包装箱内实际内容为准,在中国法律法规允许的范围内,爱普生(中国)有限公司保留解释权。
本产品、相关资料及光盘以针对在大陆地区销售产品的中文内容为准。英文及其他语种内容针对全球销售产品,仅供用户对
照。
本资料仅供参考。除中国现行法律法规规定,爱普生 (中国)有限公司不承担任何由于使用本资料而造成的直接或间接损
失的责任。
爱普生产品使用说明或网页等可能描述了其他公司 (非爱普生)的硬件 / 软件产品、功能及服务,爱普生对于其他公司生
产的产品和提供的服务 (包括但不限于其内容、性能、准确性、兼容性、可靠性、合法性、适当性和连续性)不做任何明
示和 / 或默示担保。
2
SL-D3000 干式影像输出设备 用户指南
目录
介绍
目录
更换墨盒
警告、注意、注释和提示 . . . . . . . . . . 5
此手册中的截屏 . . . . . . . . . . . . . . 5
此手册中的插图 . . . . . . . . . . . . . . 5
打印机部件 . . . . . . . . . . . . . . . . 6
前部 . . . . . . . . . . . . . . . . . . 6
后部 . . . . . . . . . . . . . . . . . 10
内部 . . . . . . . . . . . . . . . . . 13
操作面板 . . . . . . . . . . . . . . . 16
使用注释说明 . . . . . . . . . . . . . . 18
打印机使用注释说明 . . . . . . . . . . 18
处理墨盒注释说明 . . . . . . . . . . . 18
主打印机部件和耗材的处理 . . . . . . . 19
启动和关闭打印机
启动打印机 . . . . . . . . . . . . . . . 20
关闭打印机 . . . . . . . . . . . . . . . 23
紧急情况下关闭电源 . . . . . . . . . . . 25
更换打印纸
爱普生原装正品打印纸 . . . . . . . . . . 26
打印机驱动程序设置 . . . . . . . . . . 27
处理打印纸注释说明 . . . . . . . . . . 27
存放打印纸注释说明 . . . . . . . . . . 28
打印时的注释说明 . . . . . . . . . . . 28
存放和展示打印输出 . . . . . . . . . . 29
进纸部件 . . . . . . . . . . . . . . . . 30
当装入打印纸时的注释说明 . . . . . . . 30
后卷纸进纸器更换打印纸 . . . . . . . . . 30
取下打印纸 . . . . . . . . . . . . . . 30
取下法兰 . . . . . . . . . . . . . . . 33
安装法兰 . . . . . . . . . . . . . . . 35
安装打印纸 . . . . . . . . . . . . . . 37
前卷纸进纸器更换打印纸 . . . . . . . . . 44
取下打印纸 . . . . . . . . . . . . . . 44
取下法兰 . . . . . . . . . . . . . . . 45
安装法兰 . . . . . . . . . . . . . . . 47
安装打印纸 . . . . . . . . . . . . . . 50
弹出打印纸
弹出的打印纸通道 . . . . . . . . . . . . 54
当安装了分户器部件时 . . . . . . . . . 54
当未安装分户器部件时 . . . . . . . . . 55
当安装了加长尺寸照片收纸器时 (仅对于单卷
纸型号) . . . . . . . . . . . . . . . 56
弹出的打印纸通道和支持的打印纸尺寸 . . . 56
检查墨量 . . . . . . . . . . . . . . . . 58
更换步骤 . . . . . . . . . . . . . . . . 59
更换维护箱
检查维护箱空间 . . . . . . . . . . . . . 62
更换步骤 . . . . . . . . . . . . . . . . 63
处理裁切的废纸
检查裁切废纸收集盒用量 . . . . . . . . . 66
处理步骤 . . . . . . . . . . . . . . . . 67
更换色带架
色带架更换时间 . . . . . . . . . . . . . 69
更换步骤 . . . . . . . . . . . . . . . . 69
调整卷纸进纸器的湿度
打开或关闭湿度控制部件 . . . . . . . . . 75
在减湿和加湿之间更改 . . . . . . . . . . 75
设置和维护
总计 . . . . . . . . . . . . . . . . . . 80
开始 . . . . . . . . . . . . . . . . . . 81
打印机信息 . . . . . . . . . . . . . . . 81
检查打印机信息 . . . . . . . . . . . . 81
打印纸设置 . . . . . . . . . . . . . . 84
打印头清洗 . . . . . . . . . . . . . . 86
操作历史 . . . . . . . . . . . . . . . 95
错误历史 . . . . . . . . . . . . . . . 97
帮助 . . . . . . . . . . . . . . . . . 98
检查项目和检查时间
检查项目列表 . . . . . . . . . . . . . . 99
每日检查一次 . . . . . . . . . . . . . . 100
打印装置 . . . . . . . . . . . . . . . 100
废墨垫 . . . . . . . . . . . . . . . . 100
顶部托架 . . . . . . . . . . . . . . . 101
每月检查一次 . . . . . . . . . . . . . . 101
卷纸进纸器 . . . . . . . . . . . . . . 101
打印后进纸通道 . . . . . . . . . . . . 102
每 6 个月检查一次 . . . . . . . . . . . . 106
进纸器一侧的进纸滚筒 . . . . . . . . . 106
故障排除
3
SL-D3000 干式影像输出设备 用户指南
目录
当显示错误信息时 . . . . . . . . . . . . 108
报警蜂鸣器和指示灯显示 . . . . . . . . 108
关于错误信息 . . . . . . . . . . . . . 109
错误和解决方法 . . . . . . . . . . . . 110
不能清除显示的错误 . . . . . . . . . . 117
发生夹纸时 . . . . . . . . . . . . . . . 119
前卷纸进纸器 / 后卷纸进纸器 . . . . . . 120
背面打印部件 / 防卷曲部件 / 长纸弹出部件 127
与打印输出有关的问题 . . . . . . . . . . 132
与裁切打印纸有关的问题 . . . . . . . . . 133
与分户器有关的问题 . . . . . . . . . . . 133
与湿度控制部件有关的问题 . . . . . . . . 134
与维护应用工具有关的问题 . . . . . . . . 134
紧急停止 . . . . . . . . . . . . . . . . 135
在紧急状态下关闭打印机 . . . . . . . . 135
在紧急停止后如何做 . . . . . . . . . . 136
当断电时 . . . . . . . . . . . . . . . . 136
在断电后启动 . . . . . . . . . . . . . 136
发生紧急断电时如何做 . . . . . . . . . 136
不能清除问题。 . . . . . . . . . . . . . 136
附录
耗材和选件产品 . . . . . . . . . . . . . 137
打印机规格 . . . . . . . . . . . . . . . 139
外部尺寸和需要的空间 . . . . . . . . . 142
注释 . . . . . . . . . . . . . . . . . . 146
客户支持
寻求帮助 . . . . . . . . . . . . . . . . 147
提供信息 . . . . . . . . . . . . . . . . 147
保修信息 . . . . . . . . . . . . . . . . 148
4
SL-D3000 干式影像输出设备 用户指南
介绍
介绍
警告、注意、注释和提示
!警告
!注意
注释
提示
必须小心执行以免伤害人体。
必须认真遵守以免损坏设备。
包含此产品操作的重要信息。
包含此产品操作的有用提示。
此手册中的截屏
此手册中使用的截屏可能与实际屏幕不同。 同样,根据使用的操作系统和使用环境不同,屏幕可能也不
同。
此手册中的插图
除非有特别说明,否则,在此指南中使用的插图来自于双卷纸型号。 注意,双卷纸型号配备有前卷纸进
纸器,而单卷纸型号不配备。
5
SL-D3000 干式影像输出设备 用户指南
介绍
打印机部件
此打印机有二个版本可用。配备有一个前卷纸进纸器部件和一个后卷纸进纸器部件的双卷纸型号,和仅
配备后卷纸进纸器部件的单卷纸型号。
前部
提示:
仅双卷纸型号支持前卷纸。 对于单卷纸型号,参见后卷纸的有关信息。
当放下前卷纸进纸器时
A 前卷纸进纸器 ( 仅对于双卷纸型号 )
托起前卷纸轴部件。
U 第 26 页的 “更换打印纸”
B 前卷纸盖 ( 仅对于双卷纸型号 )
当装入和取下打印纸时打开。
U 第 26 页的 “更换打印纸”
C 前卷纸控制杆 ( 仅对于双卷纸型号 )
当打开前卷纸盖时要按下。
D 前卷纸手柄 ( 仅对于双卷纸型号 )
放下或升起前卷纸进纸器时要握住。 不要握着前卷纸手柄来移动打印机。
6

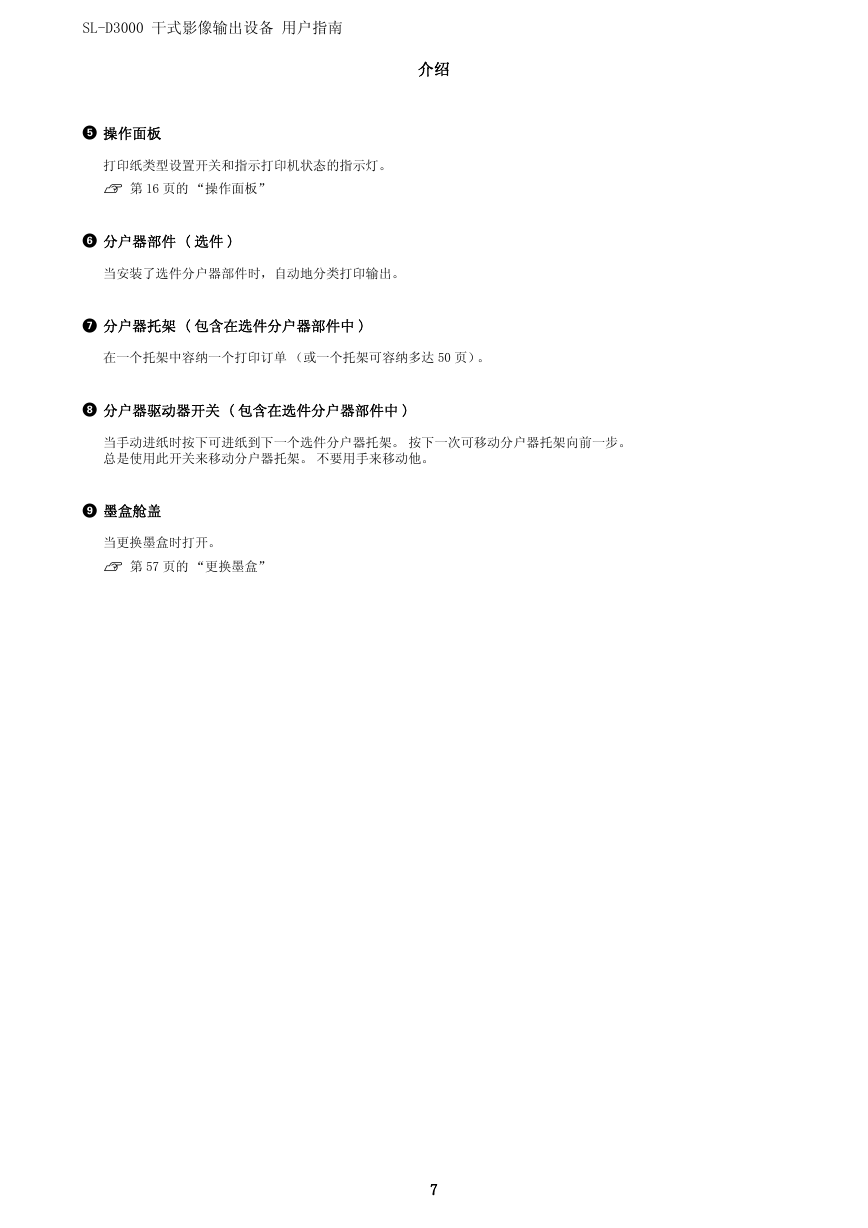

SL-D3000 干式影像输出设备 用户指南
介绍
E 操作面板
打印纸类型设置开关和指示打印机状态的指示灯。
U 第 16 页的 “操作面板”
F 分户器部件 ( 选件 )
当安装了选件分户器部件时,自动地分类打印输出。
G 分户器托架 ( 包含在选件分户器部件中 )
在一个托架中容纳一个打印订单 (或一个托架可容纳多达 50 页)。
H 分户器驱动器开关 ( 包含在选件分户器部件中 )
当手动进纸时按下可进纸到下一个选件分户器托架。 按下一次可移动分户器托架向前一步。
总是使用此开关来移动分户器托架。 不要用手来移动他。
I 墨盒舱盖
当更换墨盒时打开。
U 第 57 页的 “更换墨盒”
7
SL-D3000 干式影像输出设备 用户指南
介绍

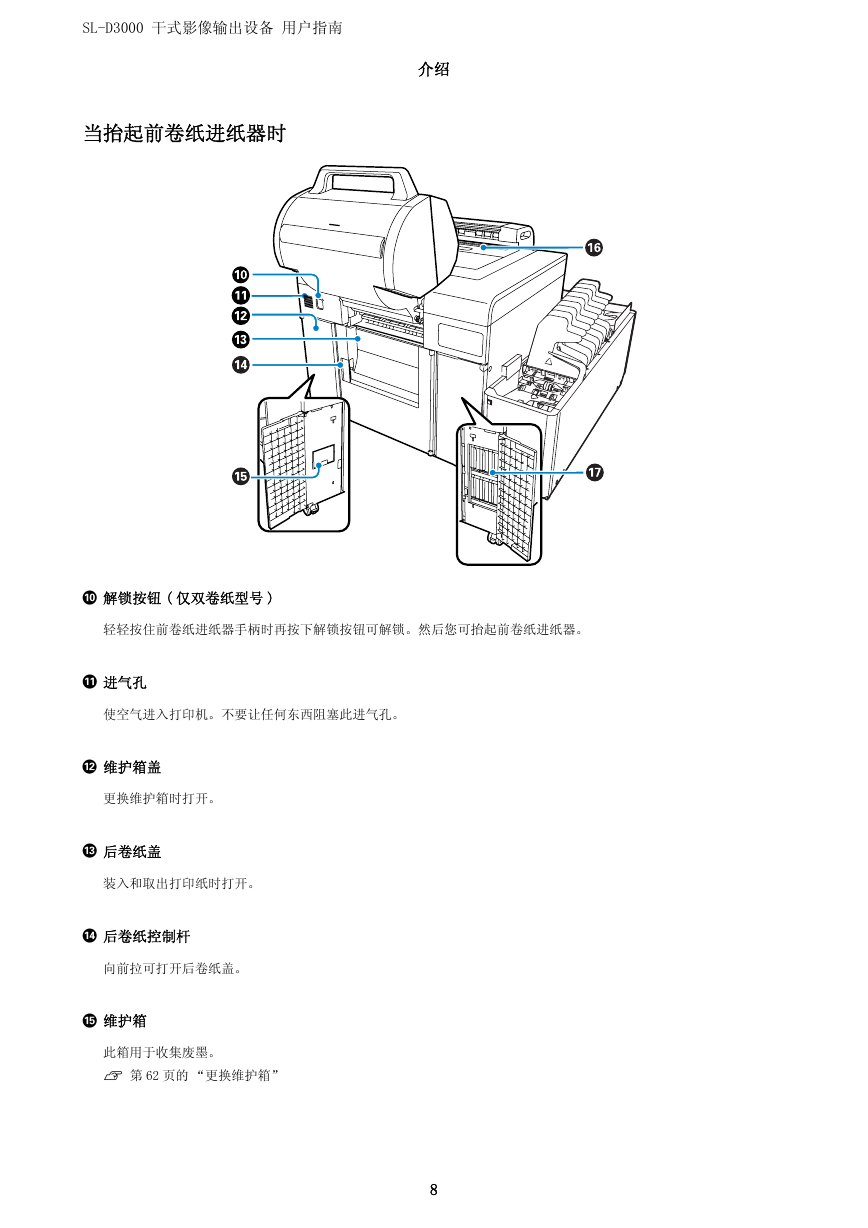

当抬起前卷纸进纸器时
J 解锁按钮 ( 仅双卷纸型号 )
轻轻按住前卷纸进纸器手柄时再按下解锁按钮可解锁。然后您可抬起前卷纸进纸器。
K 进气孔
使空气进入打印机。不要让任何东西阻塞此进气孔。
L 维护箱盖
更换维护箱时打开。
M 后卷纸盖
装入和取出打印纸时打开。
N 后卷纸控制杆
向前拉可打开后卷纸盖。
O 维护箱
此箱用于收集废墨。
U 第 62 页的 “更换维护箱”
