3M SCP712 超级接近的投射系操作員手冊目錄表介紹 ............................................................................................................................................................ 3 謝謝你選用3M的設備 ...................................................................................................................................... 3 重要的通知 ........................................................................................................................................................ 3 保固；有限補償；有限責任 ............................................................................................................................ 3 產品專利 ............................................................................................................................................................ 3 法規通知 ............................................................................................................................................................ 3 工安情報 .................................................................................................................................................... 4 運送包箱容納的東西 ................................................................................................................................ 6 選購配備(未顯示) ............................................................................................................................................. 6 請保留你的包裝物件 ........................................................................................................................................ 6 下一步是什麼？ ................................................................................................................................................ 6 產品描述 .................................................................................................................................................... 7 機器的特徵 ........................................................................................................................................................ 7 零件鑒定 ............................................................................................................................................................ 8 終端連接 ............................................................................................................................................................ 9 I/O模組終端連接(選購配件) ............................................................................................................................ 9 設定和系統培植 .............................................................................................................................................. 10 機器規格 .......................................................................................................................................................... 11 操作指示 .................................................................................................................................................. 12 投影機的啟動 .................................................................................................................................................. 12 待機模式 .......................................................................................................................................................... 12 啟動 ............................................................................................................................................................ 12 選單導航 .......................................................................................................................................................... 13 主選單 ............................................................................................................................................................ 13 輸入選單： ...................................................................................................................................................... 14 畫面選單 .......................................................................................................................................................... 15 畫面選單—高級 .............................................................................................................................................. 16 聲訊選單[只有I/O模組已連接才顯示] .......................................................................................................... 17 設定選單 .......................................................................................................................................................... 18 資訊選單 .......................................................................................................................................................... 19 遙控器的功能 .................................................................................................................................................. 20 維修 .......................................................................................................................................................... 21 安裝或更換電池 .............................................................................................................................................. 21 投影燈更換 ...................................................................................................................................................... 22 故障排除 .................................................................................................................................................. 23 常見問題及解決方案 ...................................................................................................................................... 23 ©3M 2008. 版權所有不得翻印 22

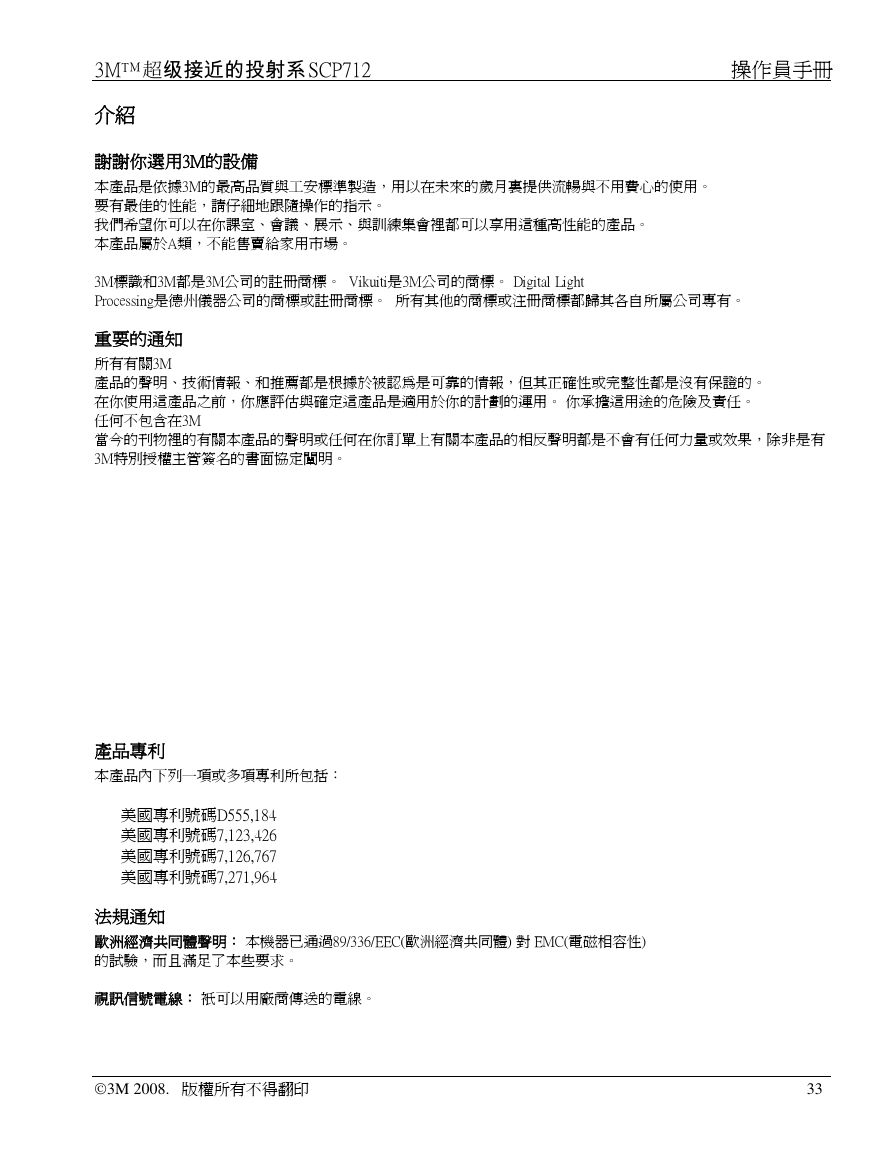

3M SCP712 超级接近的投射系操作員手冊介紹謝謝你選用3M的設備本產品是依據3M的最高品質與工安標準製造，用以在未來的歲月裏提供流暢與不用費心的使用。要有最佳的性能，請仔細地跟隨操作的指示。我們希望你可以在你課室、會議、展示、與訓練集會裡都可以享用這種高性能的產品。本產品屬於A類，不能售賣給家用市場。 3M標識和3M都是3M公司的註冊商標。 Vikuiti是3M公司的商標。 Digital Light Processing是德州儀器公司的商標或註冊商標。所有其他的商標或注冊商標都歸其各自所屬公司專有。重要的通知所有有關3M 產品的聲明、技術情報、和推薦都是根據於被認為是可靠的情報，但其正確性或完整性都是沒有保證的。在你使用這產品之前，你應評估與確定這產品是適用於你的計劃的運用。你承擔這用途的危險及責任。任何不包含在3M 當今的刊物裡的有關本產品的聲明或任何在你訂單上有關本產品的相反聲明都是不會有任何力量或效果，除非是有 3M特別授權主管簽名的書面協定闡明。保固；有限補償；有限責任自採購之時起為期一年的時間或2500個鐘點的使用量之內，無論何者先發生，本產品將保證在原物料和製造上都是沒有缺陷的。 3M是沒有做其他的保固，包括但不限於任何就特定目的的適售性與相容性所做的含蓄性保固。如果這産品在上述保固期內發生缺陷，你的除外補救將是隨3M之意更換或修理3M産品或退還這3M産品的購買價款。除非法律禁止的地方，否則對起因於3M産品的任何損失或毀壞，無論是否是直接的、間接的、特殊的、偶然的或因果相應的，不管訴諸的法律方法如何，3M公司都不會負任何責任。欲在美國之外獲得保固服務，請立即直接通知你購買這缺陷産品的經銷商。如果您身處美國，請打電話001-800- 328-1371獲取保固或者修理服務。對於包括為投影機原裝設備的投影燈，其保固僅適用於部件，而且在購買投影機之日起90天內的期限內或180鐘點的投影燈使用量期間，才是有效的，無論何者先發生。本保固給你具體的法律權利和你可能會有其他每一個州都不同的權利。產品專利本產品內下列一項或多項專利所包括：美國專利號碼D555,184 美國專利號碼7,123,426 美國專利號碼7,126,767 美國專利號碼7,271,964 法規通知歐洲經濟共同體聲明：本機器已通過89/336/EEC(歐洲經濟共同體) 對 EMC(電磁相容性) 的試驗，而且滿足了本些要求。視訊信號電線：衹可以用廠商傳送的電線。 ©3M 2008. 版權所有不得翻印 33

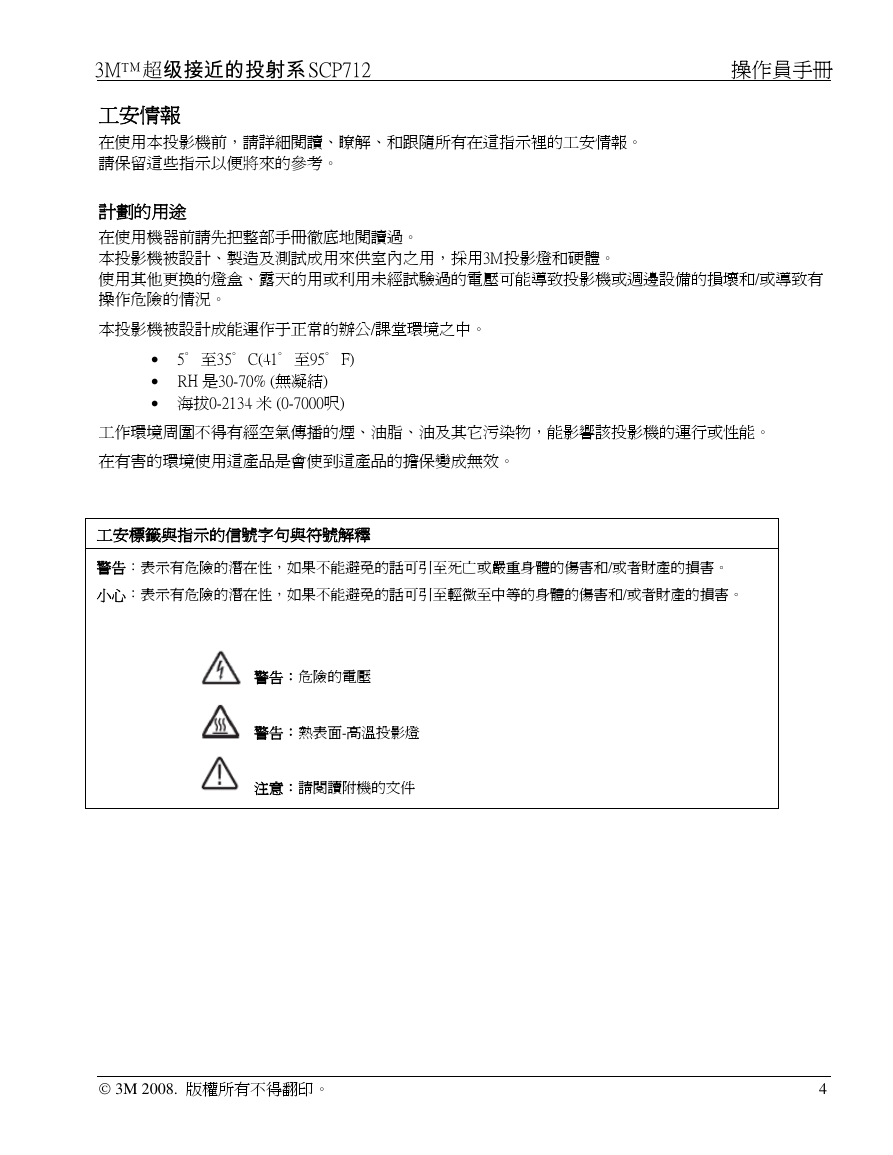

3M SCP712 超级接近的投射系操作員手冊工安情報在使用本投影機前，請詳細閱讀、瞭解、和跟隨所有在這指示裡的工安情報。請保留這些指示以便將來的參考。計劃的用途在使用機器前請先把整部手冊徹底地閱讀過。本投影機被設計、製造及測試成用來供室內之用，採用3M投影燈和硬體。使用其他更換的燈盒、露天的用或利用未經試驗過的電壓可能導致投影機或週邊設備的損壞和/或導致有操作危險的情況。本投影機被設計成能運作于正常的辦公/課堂環境之中。 • 5° 至35° C(41° 至95° F) • RH 是30-70% (無凝結) • 海拔0-2134 米 (0-7000呎) 工作環境周圍不得有經空氣傳播的煙、油脂、油及其它污染物，能影響該投影機的運行或性能。在有害的環境使用這產品是會使到這產品的擔保變成無效。工安標籤與指示的信號字句與符號解釋警告：表示有危險的潛在性，如果不能避免的話可引至死亡或嚴重身體的傷害和/或者財產的損害。小心：表示有危險的潛在性，如果不能避免的話可引至輕微至中等的身體的傷害和/或者財產的損害。警告：危險的電壓警告：熱表面-高溫投影燈注意：請閱讀附機的文件 © 3M 2008. 版權所有不得翻印。 4

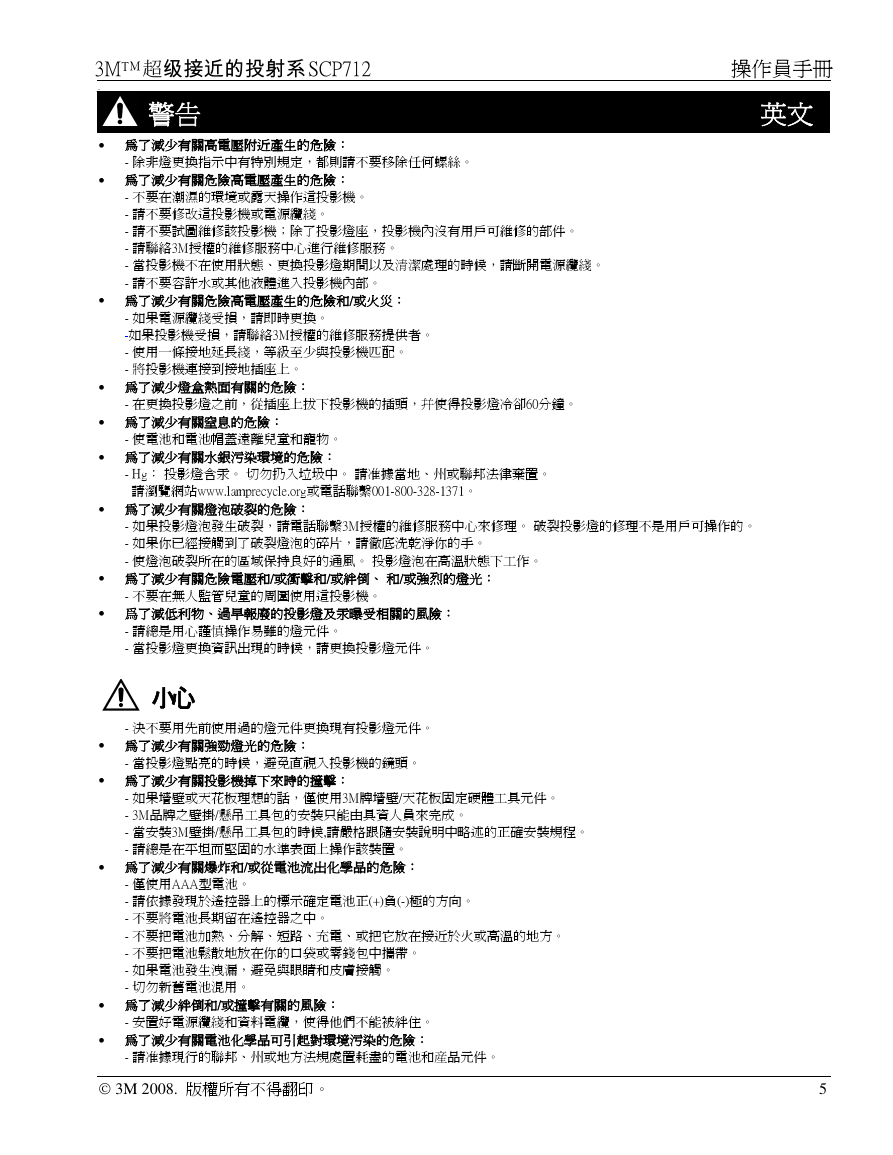

3M SCP712 . 超级接近的投射系操作員手冊 2 警告英文 • 為了減少有關高電壓附近產生的危險： - 除非燈更換指示中有特別規定，都則請不要移除任何螺絲。 • 為了減少有關危險高電壓產生的危險： - 不要在潮濕的環境或露天操作這投影機。 - 請不要修改這投影機或電源纜綫。 - 請不要試圖維修該投影機；除了投影燈座，投影機內沒有用戶可維修的部件。 - 請聯絡3M授權的維修服務中心進行維修服務。 - 當投影機不在使用狀態、更換投影燈期間以及清潔處理的時候，請斷開電源纜綫。 - 請不要容許水或其他液體進入投影機內部。 • 為了減少有關危險高電壓產生的危險和/或火災： - 如果電源纜綫受損，請即時更換。如果投影機受損，請聯絡3M授權的維修服務提供者。 - 使用一條接地延長綫，等級至少與投影機匹配。 - 將投影機連接到接地插座上。 • 為了減少燈盒熱面有關的危險： - 在更換投影燈之前，從插座上拔下投影機的插頭，幷使得投影燈冷卻60分鐘。 • 為了減少有關窒息的危險： - 使電池和電池帽蓋遠離兒童和寵物。 • 為了減少有關水銀污染環境的危險： - Hg：投影燈含汞。切勿扔入垃圾中。請准據當地、州或聯邦法律棄置。請瀏覽網站www.lamprecycle.org或電話聯繫001-800-328-1371。 • 為了減少有關燈泡破裂的危險： - 如果投影燈泡發生破裂，請電話聯繫3M授權的維修服務中心來修理。破裂投影燈的修理不是用戶可操作的。 - 如果你已經接觸到了破裂燈泡的碎片，請徹底洗乾淨你的手。 - 使燈泡破裂所在的區域保持良好的通風。投影燈泡在高溫狀態下工作。 • 為了減少有關危險電壓和/或衝擊和/或絆倒、和/或強烈的燈光： - 不要在無人監管兒童的周圍使用這投影機。 • 爲了減低利物、過早報廢的投影燈及汞曝受相關的風險： - 請總是用心謹慎操作易雖的燈元件。 - 當投影燈更換資訊出現的時候，請更換投影燈元件。小心 - 決不要用先前使用過的燈元件更換現有投影燈元件。 • 為了減少有關強勁燈光的危險： - 當投影燈點亮的時候，避免直視入投影機的鏡頭。 • 為了減少有關投影機掉下來時的撞擊： - 如果墻壁或天花板理想的話，僅使用3M牌墻壁/天花板固定硬體工具元件。 - 3M品牌之壁掛/懸吊工具包的安裝只能由具資人員來完成。 - 當安裝3M壁掛/懸吊工具包的時候,請嚴格跟隨安裝說明中略述的正確安裝規程。 - 請總是在平坦而堅固的水準表面上操作該裝置。 • 為了減少有關爆炸和/或從電池流出化學品的危險： - 僅使用AAA型電池。 - 請依據發現於遙控器上的標示確定電池正(+)負(-)極的方向。 - 不要將電池長期留在遙控器之中。 - 不要把電池加熱、分解、短路、充電、或把它放在接近於火或高溫的地方。 - 不要把電池鬆散地放在你的口袋或零錢包中攜帶。 - 如果電池發生洩漏，避免與眼睛和皮膚接觸。 - 切勿新舊電池混用。 • 為了減少絆倒和/或撞擊有關的風險： - 安置好電源纜綫和資料電纜，使得他們不能被絆住。 • 為了減少有關電池化學品可引起對環境污染的危險： - 請准據現行的聯邦、州或地方法規處置耗盡的電池和産品元件。 © 3M 2008. 版權所有不得翻印。 5

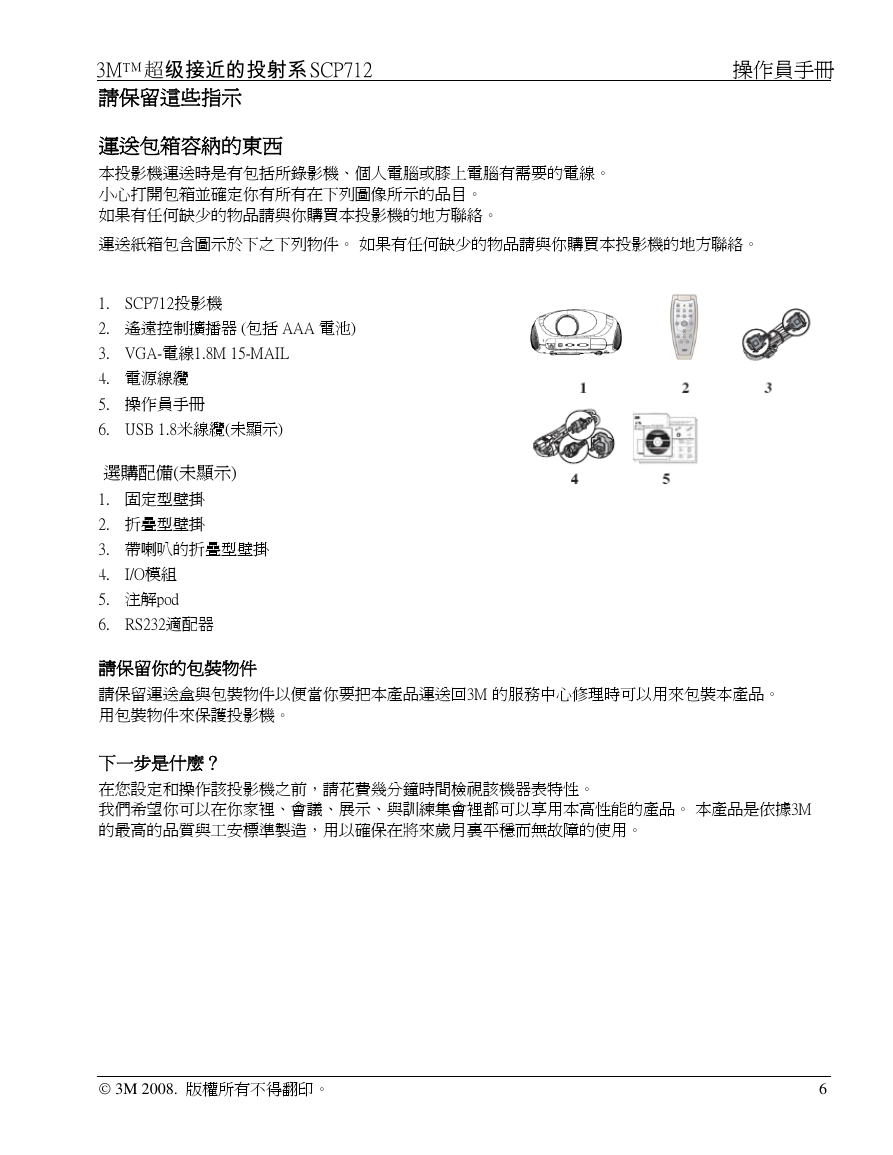

超级接近的投射系 3M SCP712 請保留這些指示操作員手冊運送包箱容納的東西本投影機運送時是有包括所錄影機、個人電腦或膝上電腦有需要的電線。小心打開包箱並確定你有所有在下列圖像所示的品目。如果有任何缺少的物品請與你購買本投影機的地方聯絡。運送紙箱包含圖示於下之下列物件。如果有任何缺少的物品請與你購買本投影機的地方聯絡。 1. SCP712投影機 2. 遙遠控制擴播器 (包括 AAA 電池) 3. VGA-電線1.8M 15-MAIL 4. 電源線纜 5. 操作員手冊 6. USB 1.8米線纜(未顯示) 選購配備(未顯示) 1. 固定型壁掛 2. 折疊型壁掛 3. 帶喇叭的折疊型壁掛 4. I/O模組 5. 注解pod 6. RS232適配器請保留你的包裝物件請保留運送盒與包裝物件以便當你要把本產品運送回3M 的服務中心修理時可以用來包裝本產品。用包裝物件來保護投影機。下一步是什麼？在您設定和操作該投影機之前，請花費幾分鐘時間檢視該機器表特性。我們希望你可以在你家裡、會議、展示、與訓練集會裡都可以享用本高性能的產品。本產品是依據3M 的最高的品質與工安標準製造，用以確保在將來歲月裏平穩而無故障的使用。 © 3M 2008. 版權所有不得翻印。 6

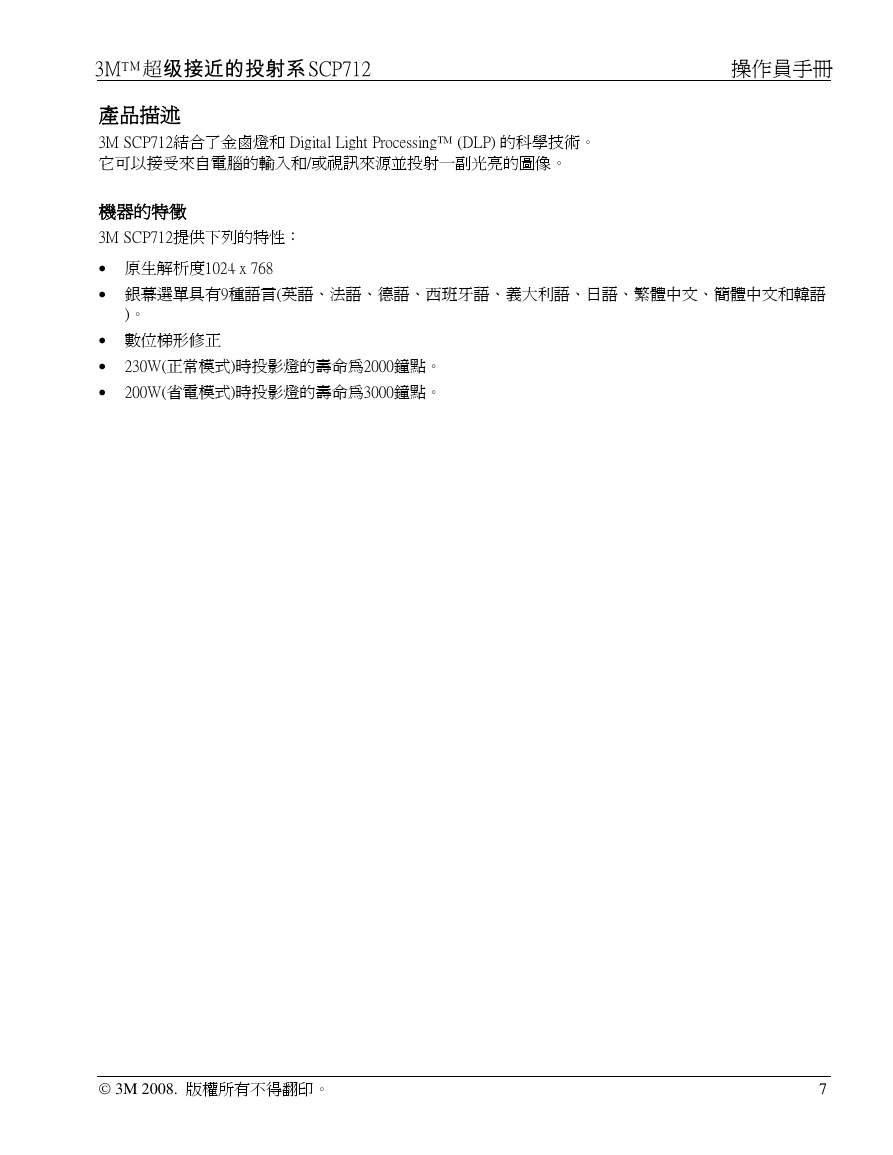

3M SCP712 超级接近的投射系操作員手冊產品描述 3M SCP712結合了金鹵燈和 Digital Light Processing (DLP) 的科學技術。它可以接受來自電腦的輸入和/或視訊來源並投射一副光亮的圖像。機器的特徵 3M SCP712提供下列的特性： • 原生解析度1024 x 768 • 銀幕選單具有9種語言(英語、法語、德語、西班牙語、義大利語、日語、繁體中文、簡體中文和韓語 )。 • 數位梯形修正 • 230W(正常模式)時投影燈的壽命為2000鐘點。 • 200W(省電模式)時投影燈的壽命為3000鐘點。 © 3M 2008. 版權所有不得翻印。 7
