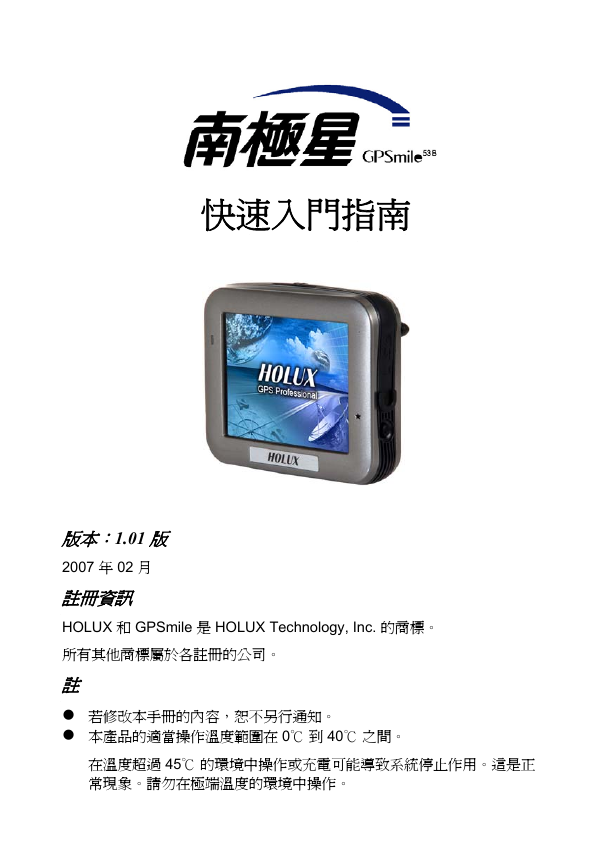

快速入門指南版本：1.01 版 2007 年 02 月註冊資訊 HOLUX 和 GPSmile 是 HOLUX Technology, Inc. 的商標。所有其他商標屬於各註冊的公司。註若修改本手冊的內容，恕不另行通知。本產品的適當操作溫度範圍在 0℃ 到 40℃ 之間。在溫度超過 45℃ 的環境中操作或充電可能導致系統停止作用。這是正常現象。請勿在極端溫度的環境中操作。

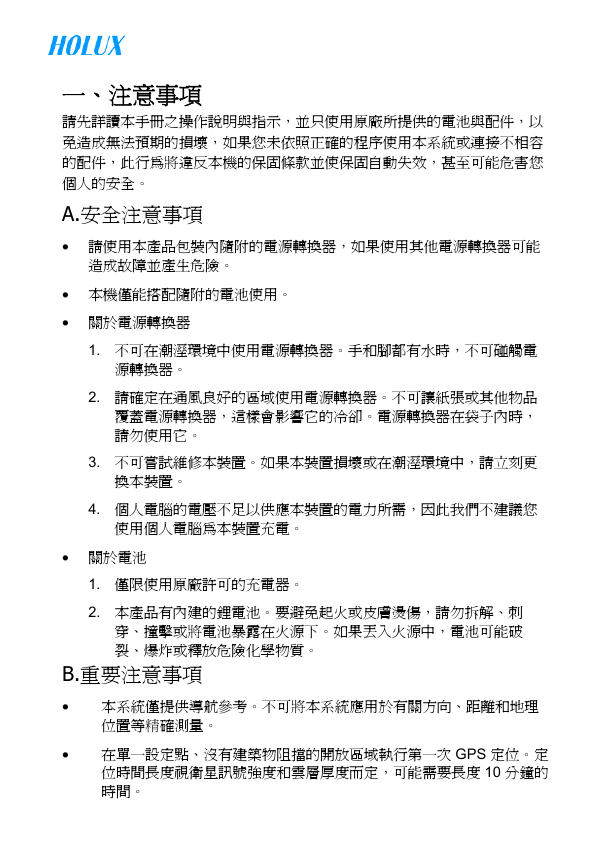

一、注意事項請先詳讀本手冊之操作說明與指示，並只使用原廠所提供的電池與配件，以免造成無法預期的損壞，如果您未依照正確的程序使用本系統或連接不相容的配件，此行為將違反本機的保固條款並使保固自動失效，甚至可能危害您個人的安全。 A.安全注意事項 • 請使用本產品包裝內隨附的電源轉換器，如果使用其他電源轉換器可能造成故障並產生危險。 • 本機僅能搭配隨附的電池使用。 • 關於電源轉換器 1. 不可在潮溼環境中使用電源轉換器。手和腳都有水時，不可碰觸電源轉換器。 2. 請確定在通風良好的區域使用電源轉換器。不可讓紙張或其他物品覆蓋電源轉換器，這樣會影響它的冷卻。電源轉換器在袋子內時，請勿使用它。 3. 不可嘗試維修本裝置。如果本裝置損壞或在潮溼環境中，請立刻更換本裝置。 4. 個人電腦的電壓不足以供應本裝置的電力所需，因此我們不建議您使用個人電腦為本裝置充電。 • 關於電池 1. 僅限使用原廠許可的充電器。 2. 本產品有內建的鋰電池。要避免起火或皮膚燙傷，請勿拆解、刺穿、撞擊或將電池暴露在火源下。如果丟入火源中，電池可能破裂、爆炸或釋放危險化學物質。 B.重要注意事項 • 本系統僅提供導航參考。不可將本系統應用於有關方向、距離和地理位置等精確測量。 • 在單一設定點、沒有建築物阻擋的開放區域執行第一次 GPS 定位。定位時間長度視衛星訊號強度和雲層厚度而定，可能需要長度 10 分鐘的時間。

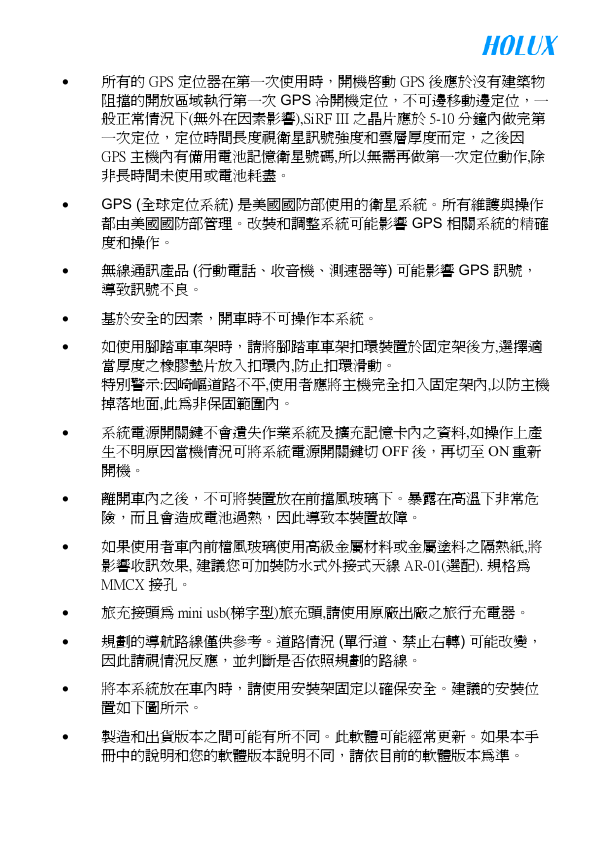

• 所有的 GPS 定位器在第一次使用時，開機啟動 GPS 後應於沒有建築物阻擋的開放區域執行第一次 GPS 冷開機定位，不可邊移動邊定位，一般正常情況下(無外在因素影響),SiRF III 之晶片應於 5-10 分鐘內做完第一次定位，定位時間長度視衛星訊號強度和雲層厚度而定，之後因 GPS 主機內有備用電池記憶衛星號碼,所以無需再做第一次定位動作,除非長時間未使用或電池耗盡。 GPS (全球定位系統) 是美國國防部使用的衛星系統。所有維護與操作都由美國國防部管理。改裝和調整系統可能影響 GPS 相關系統的精確度和操作。 • • 無線通訊產品 (行動電話、收音機、測速器等) 可能影響 GPS 訊號，導致訊號不良。 • 基於安全的因素，開車時不可操作本系統。 • 如使用腳踏車車架時，請將腳踏車車架扣環裝置於固定架後方,選擇適當厚度之橡膠墊片放入扣環內,防止扣環滑動。特別警示:因崎嶇道路不平,使用者應將主機完全扣入固定架內,以防主機掉落地面,此為非保固範圍內。 • 系統電源開關鍵不會遺失作業系統及擴充記憶卡內之資料,如操作上產生不明原因當機情況可將系統電源開關鍵切 OFF 後，再切至 ON 重新開機。 • 離開車內之後，不可將裝置放在前擋風玻璃下。暴露在高溫下非常危險，而且會造成電池過熱，因此導致本裝置故障。 • 如果使用者車內前檔風玻璃使用高級金屬材料或金屬塗料之隔熱紙,將影響收訊效果, 建議您可加裝防水式外接式天線 AR-01(選配). 規格為 MMCX 接孔。 • 旅充接頭為 mini usb(梯字型)旅充頭,請使用原廠出廠之旅行充電器。 • 規劃的導航路線僅供參考。道路情況 (單行道、禁止右轉) 可能改變，因此請視情況反應，並判斷是否依照規劃的路線。 • 將本系統放在車內時，請使用安裝架固定以確保安全。建議的安裝位置如下圖所示。 • 製造和出貨版本之間可能有所不同。此軟體可能經常更新。如果本手冊中的說明和您的軟體版本說明不同，請依目前的軟體版本為準。

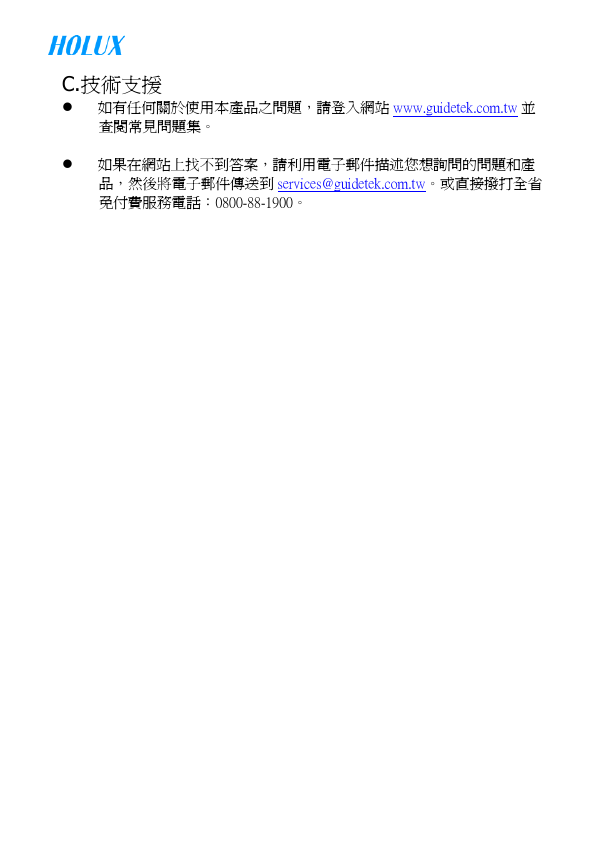

C.技術支援如有任何關於使用本產品之問題，請登入網站 www.guidetek.com.tw 並查閱常見問題集。如果在網站上找不到答案，請利用電子郵件描述您想詢問的問題和產品，然後將電子郵件傳送到 services@guidetek.com.tw。或直接撥打全省免付費服務電話：0800-88-1900。

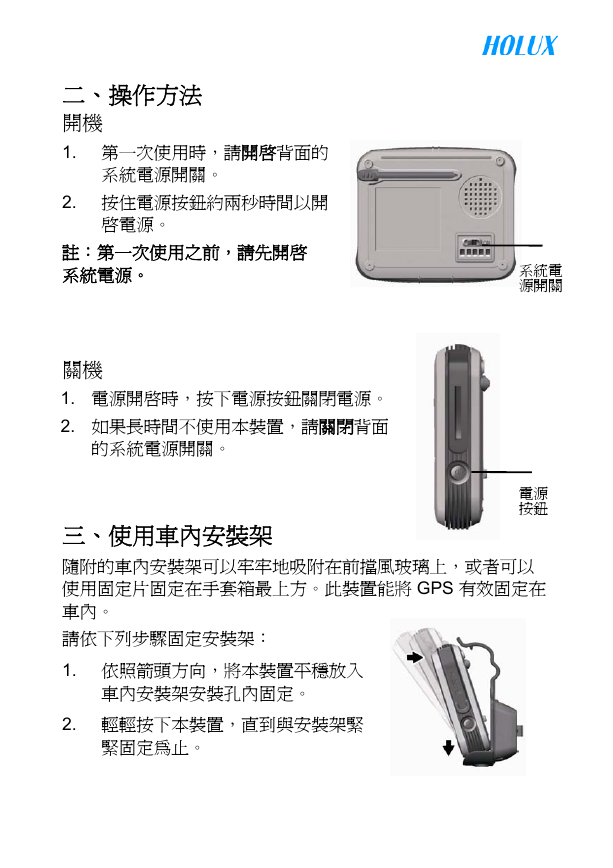

二、操作方法開機 1. 第一次使用時，請開啟背面的系統電源開關。 2. 按住電源按鈕約兩秒時間以開啟電源。註：第一次使用之前，請先開啟系統電源。關機 1. 電源開啟時，按下電源按鈕關閉電源。 2. 如果長時間不使用本裝置，請關閉背面的系統電源開關。系統電源開關三、使用車內安裝架隨附的車內安裝架可以牢牢地吸附在前擋風玻璃上，或者可以使用固定片固定在手套箱最上方。此裝置能將 GPS 有效固定在車內。請依下列步驟固定安裝架： 1. 依照箭頭方向，將本裝置平穩放入電源按鈕車內安裝架安裝孔內固定。 2. 輕輕按下本裝置，直到與安裝架緊緊固定為止。

註：裝緊組件時，請注意箭頭方向。如果未依照這些方向，將導致安裝鬆脫，而且必須重新裝配組件。 3. 將安裝架彎曲到適當角度。將車內安裝架吸附在擋風玻璃上，並確定它的底座牢牢靠在儀錶板上。 4. 依指示將安裝架插入安裝架上的插槽，然後滑動以固定安裝架 (A→B)。 5. 完成車內安裝架的組裝。 a. 使用車內固定架時，不可將它安裝在會擋到駕駛者視線的位置。 b. 建議的安裝方式：

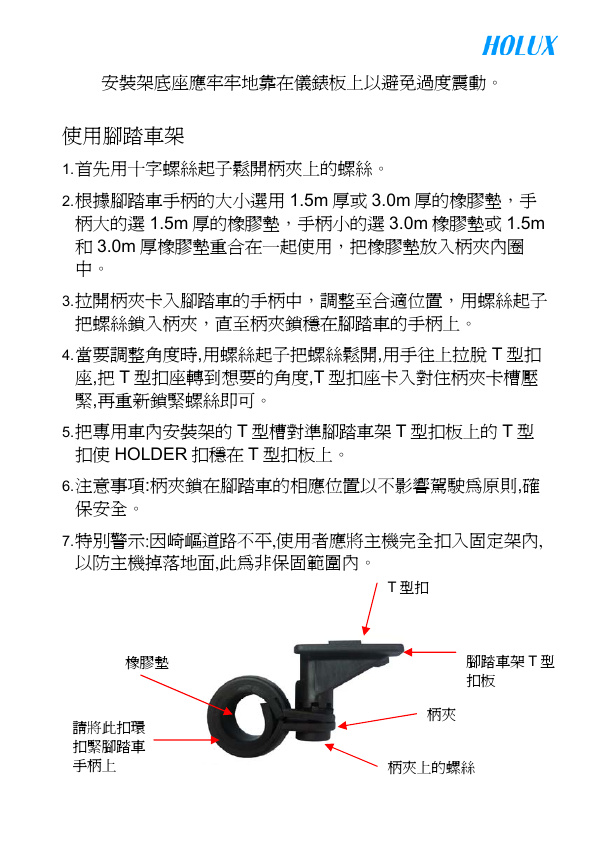

安裝架底座應牢牢地靠在儀錶板上以避免過度震動。使用腳踏車架 1. 首先用十字螺絲起子鬆開柄夾上的螺絲。 2. 根據腳踏車手柄的大小選用 1.5m 厚或 3.0m 厚的橡膠墊，手柄大的選 1.5m 厚的橡膠墊，手柄小的選 3.0m 橡膠墊或 1.5m 和 3.0m 厚橡膠墊重合在一起使用，把橡膠墊放入柄夾內圈中。 3. 拉開柄夾卡入腳踏車的手柄中，調整至合適位置，用螺絲起子把螺絲鎖入柄夾，直至柄夾鎖穩在腳踏車的手柄上。 4. 當要調整角度時,用螺絲起子把螺絲鬆開,用手往上拉脫 T 型扣座,把 T 型扣座轉到想要的角度,T 型扣座卡入對住柄夾卡槽壓緊,再重新鎖緊螺絲即可。 5. 把專用車內安裝架的 T 型槽對準腳踏車架 T 型扣板上的 T 型扣使 HOLDER 扣穩在 T 型扣板上。 6. 注意事項:柄夾鎖在腳踏車的相應位置以不影響駕駛為原則,確保安全。 7. 特別警示:因崎嶇道路不平,使用者應將主機完全扣入固定架內, 以防主機掉落地面,此為非保固範圍內。橡膠墊請將此扣環扣緊腳踏車手柄上 T 型扣腳踏車架 T 型扣板柄夾柄夾上的螺絲

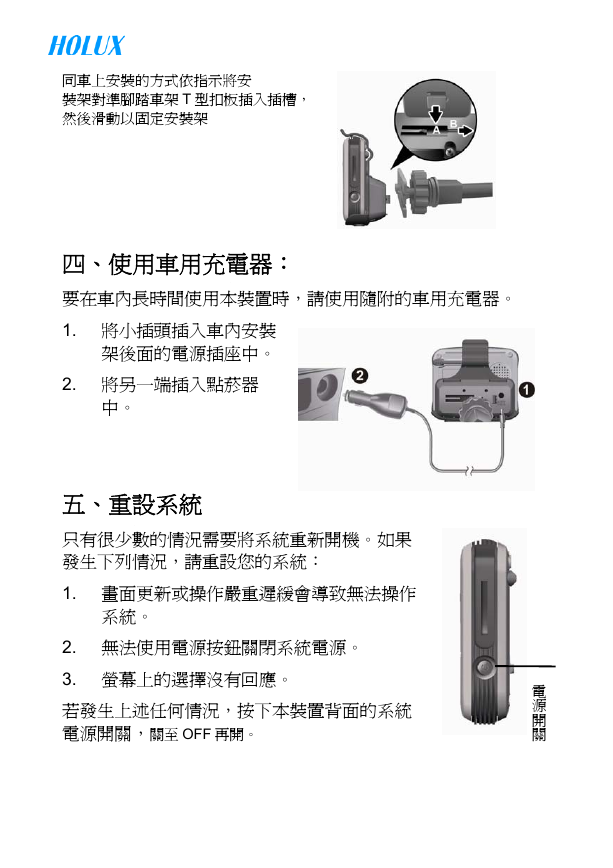

同車上安裝的方式依指示將安裝架對準腳踏車架 T 型扣板插入插槽，然後滑動以固定安裝架四、使用車用充電器：要在車內長時間使用本裝置時，請使用隨附的車用充電器。 1. 將小插頭插入車內安裝架後面的電源插座中。 2. 將另一端插入點菸器中。五、重設系統只有很少數的情況需要將系統重新開機。如果發生下列情況，請重設您的系統： 1. 畫面更新或操作嚴重遲緩會導致無法操作系統。 2. 無法使用電源按鈕關閉系統電源。 3. 螢幕上的選擇沒有回應。若發生上述任何情況，按下本裝置背面的系統電源開關，關至 OFF 再開。電源開關
