使用Busmaster控制Lin设备的实例.pdf

发布时间：2022-06-10 发布人：admin 分类：说明书 资料大小：1.80M 资料格式：pdf 举报 版权申诉
第1页 / 共12页
第2页 / 共12页
第3页 / 共12页
第4页 / 共12页
第5页 / 共12页
第6页 / 共12页
第7页 / 共12页
第8页 / 共12页
资料共12页，剩余部分请下载后查看

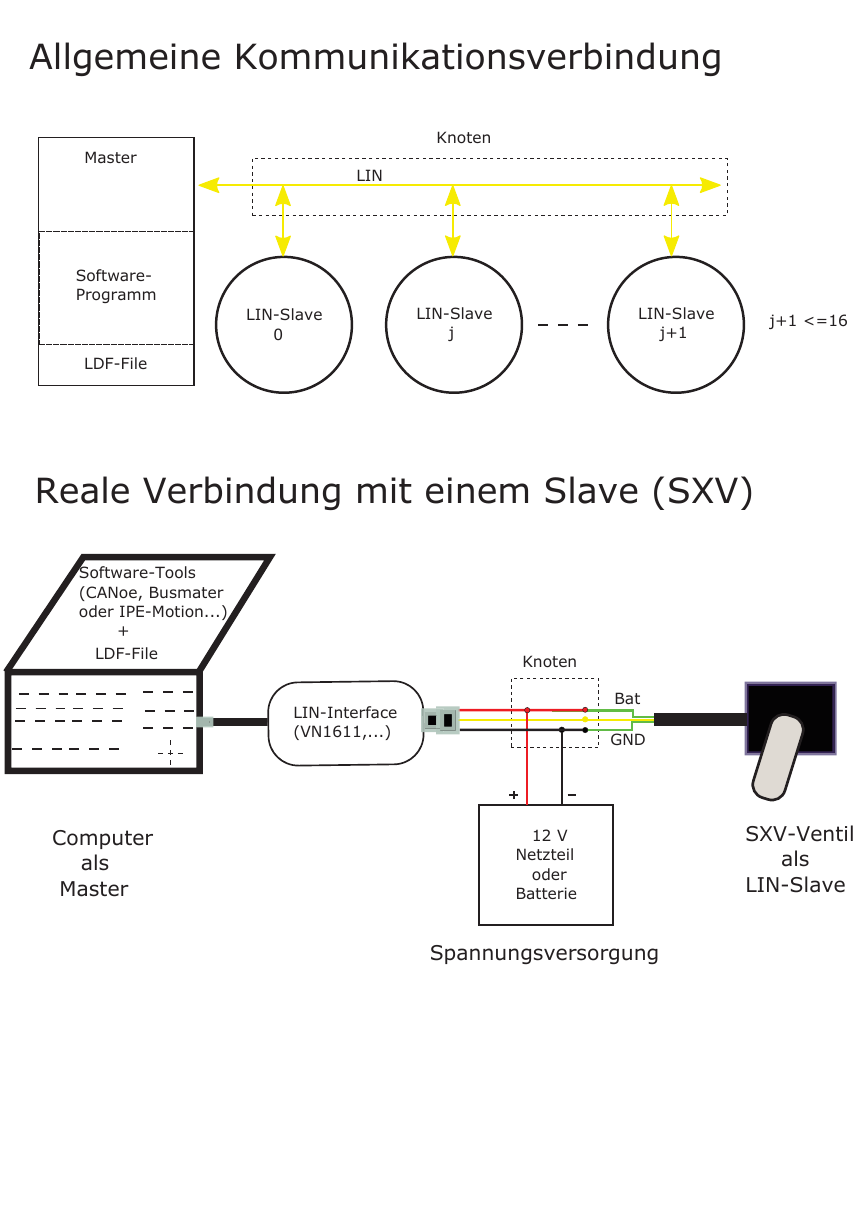

    Allgemeine Kommunikationsverbindung Master Software- Programm LDF-File Knoten LIN LIN-Slave 0 LIN-Slave j LIN-Slave j+1 j+1 <=16 Reale Verbindung mit einem Slave (SXV) Software-Tools (CANoe, Busmater oder IPE-Motion...) + LDF-File LIN-Interface (VN1611,...) Knoten Bat GND Computer als Master 12 V Netzteil oder Batterie SXV-Ventil als LIN-Slave Spannungsversorgung

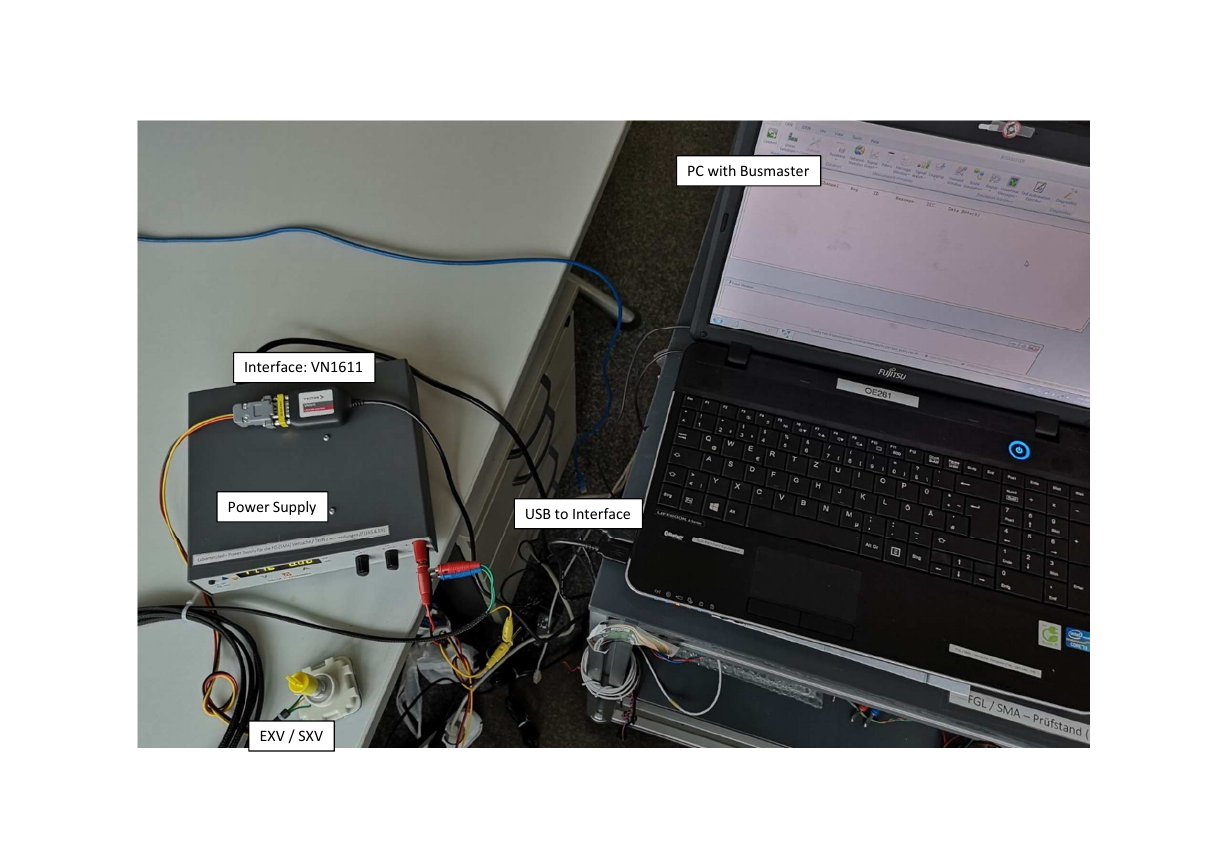

    PC with Busmaster Interface: VN1611 Power Supply USB to Interface EXV / SXV

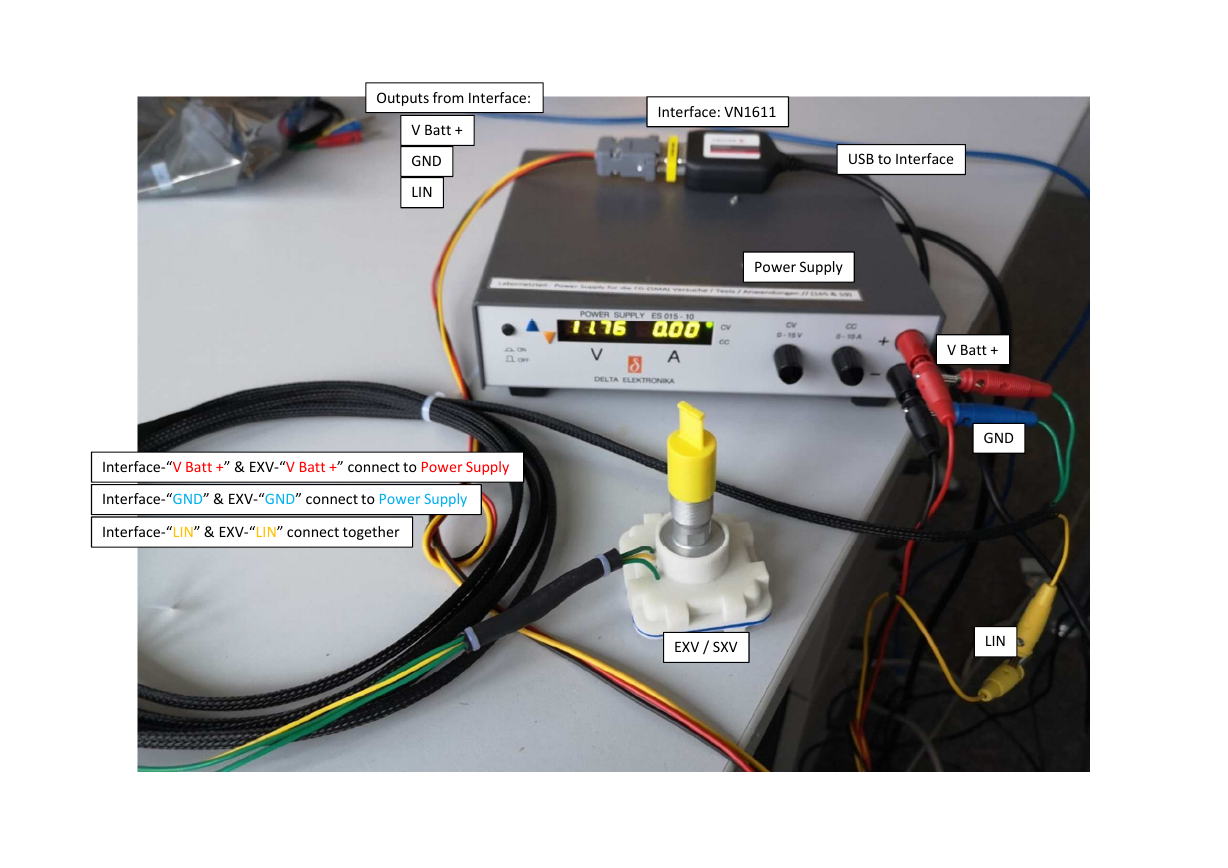

    Outputs from Interface: Interface: VN1611 V Batt + GND LIN Interface-“V Batt +” & EXV-“V Batt +” connect to Power Supply Interface-“GND” & EXV-“GND” connect to Power Supply Interface-“LIN” & EXV-“LIN” connect together USB to Interface Power Supply V Batt + GND EXV / SXV LIN

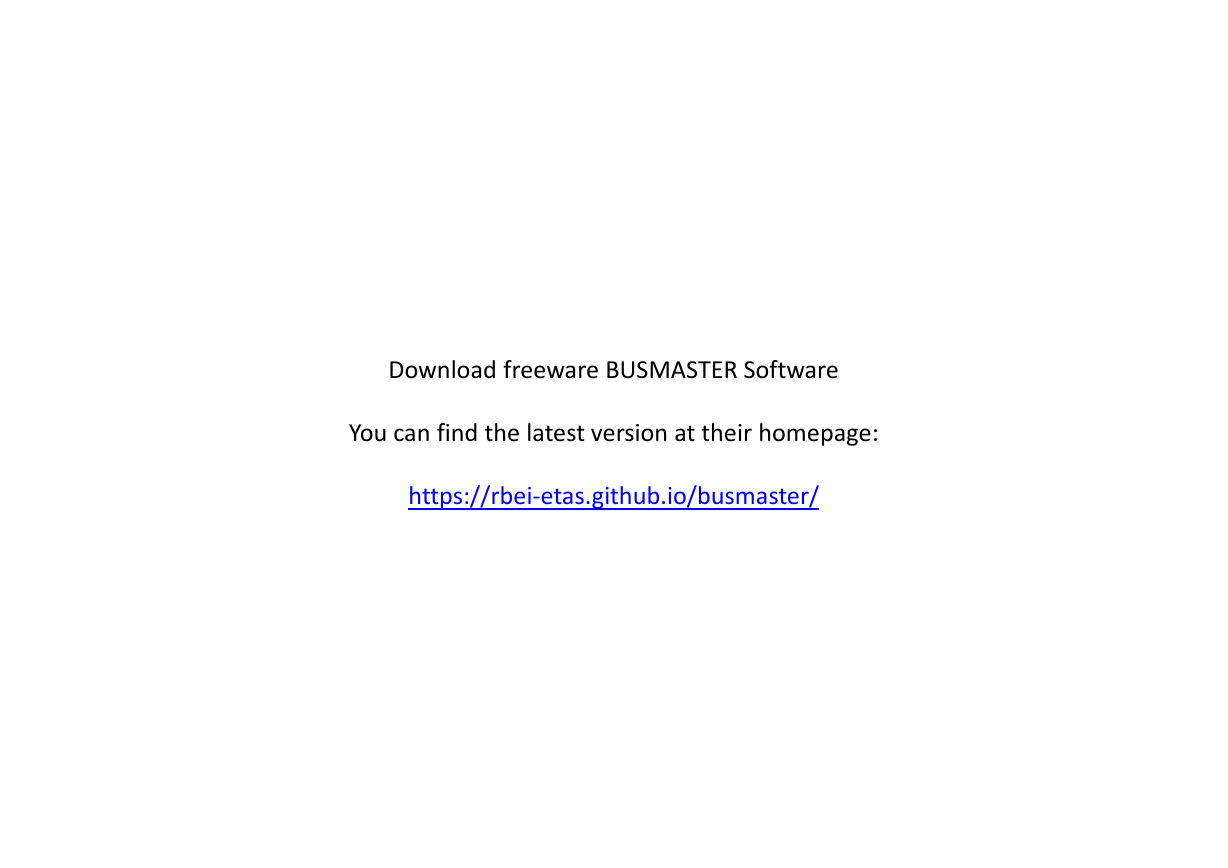

    Download freeware BUSMASTER Software You can find the latest version at their homepage: https://rbei-etas.github.io/busmaster/

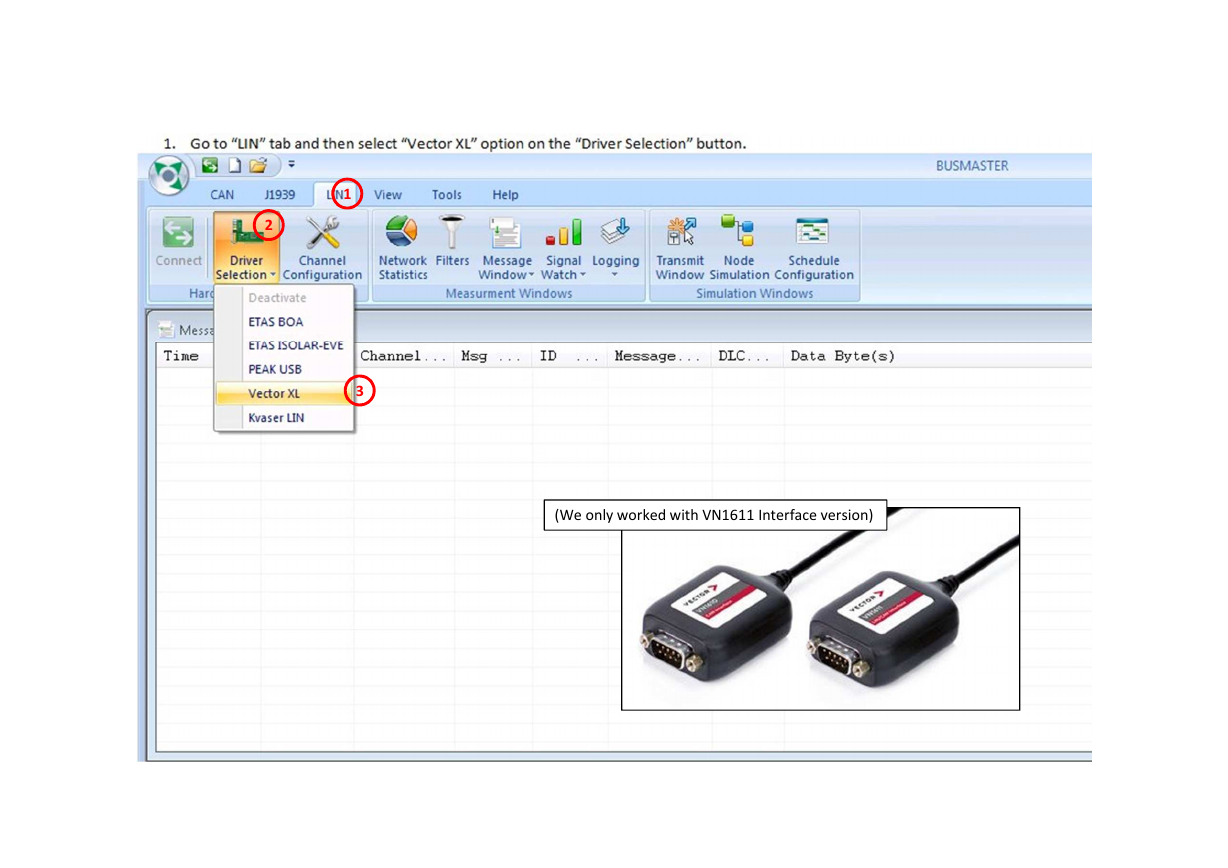

    1 2 3 (We only worked with VN1611 Interface version)

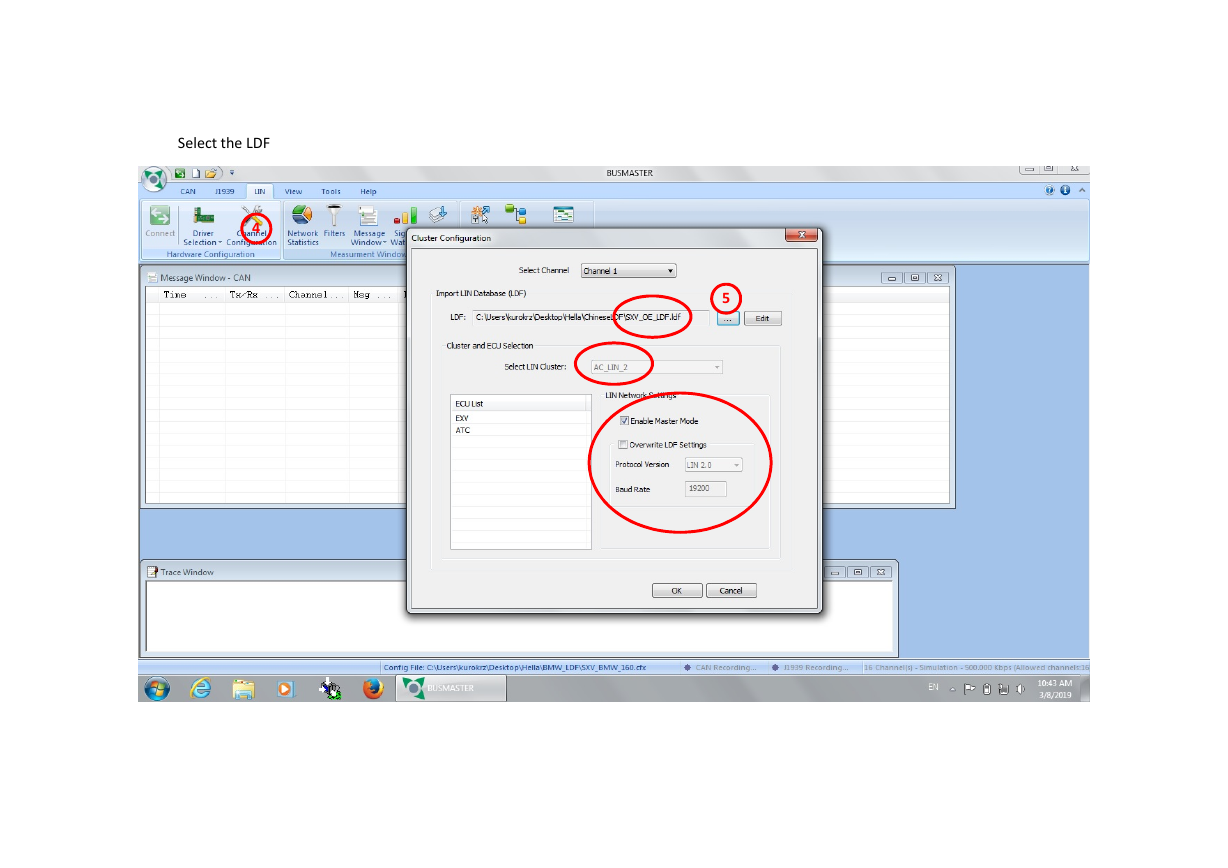

    Select the LDF 4 5

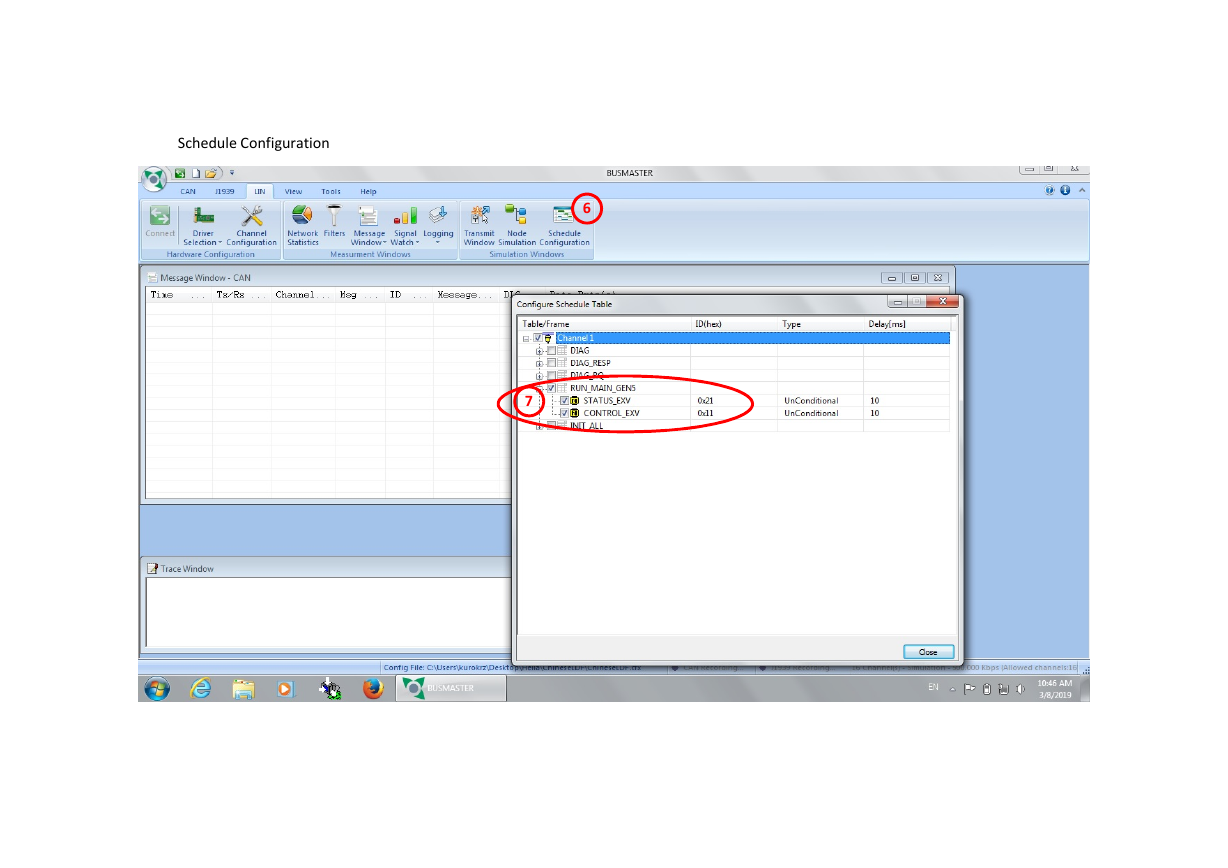

    Schedule Configuration 6 7

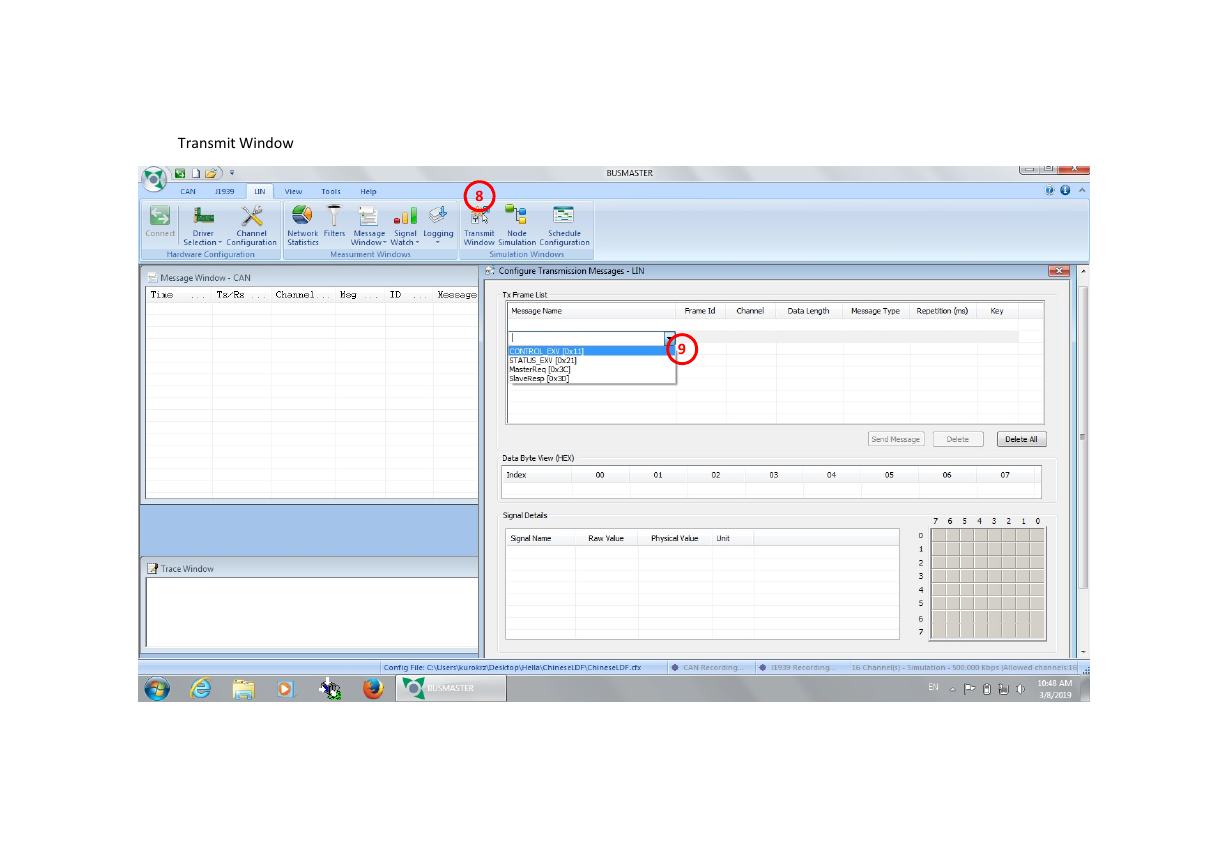

    Transmit Window 8 9
