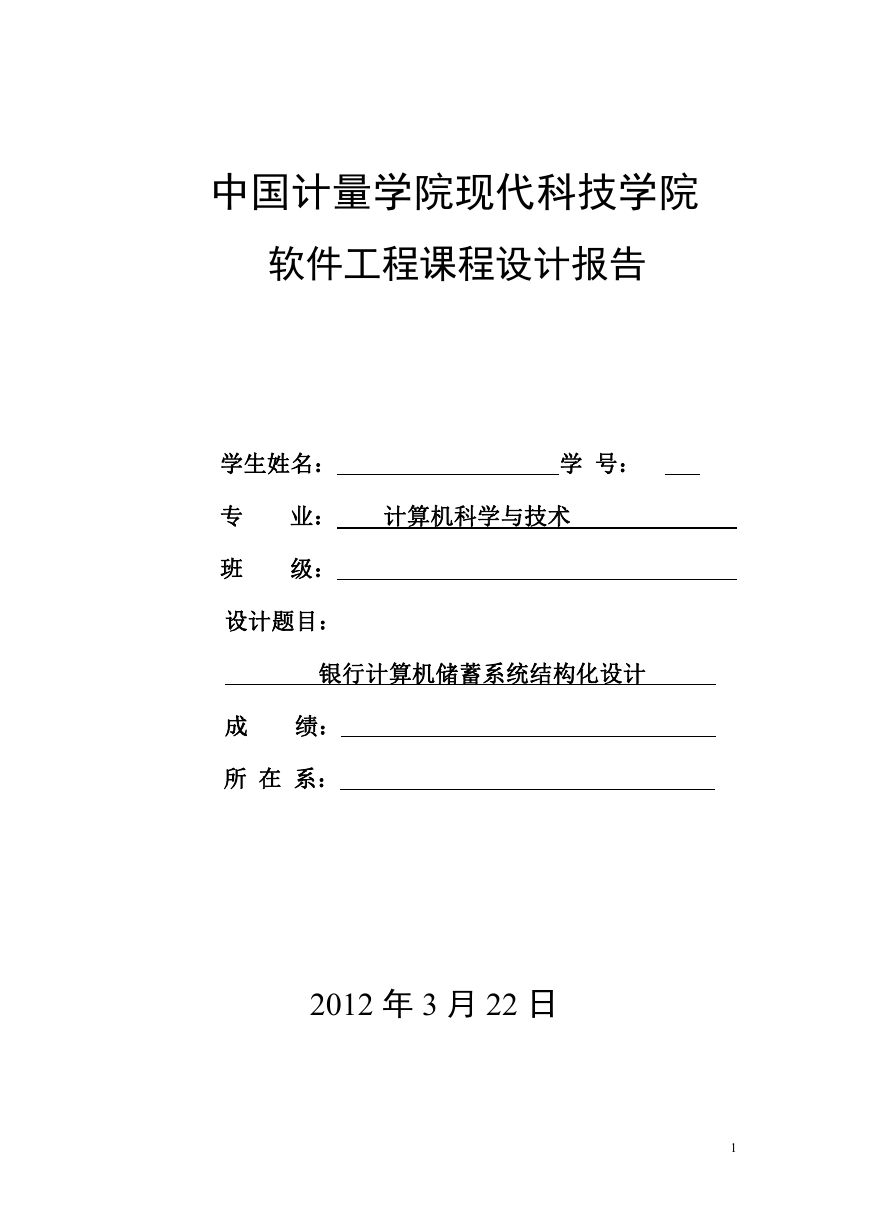

中国计量学院现代科技学院 软件工程课程设计报告 学生姓名： 学 号： 专 班 业： 计算机科学与技术 级： 设计题目： 银行计算机储蓄系统结构化设计 成 绩： 所 在 系： 2012 年 3 月 22 日 1 

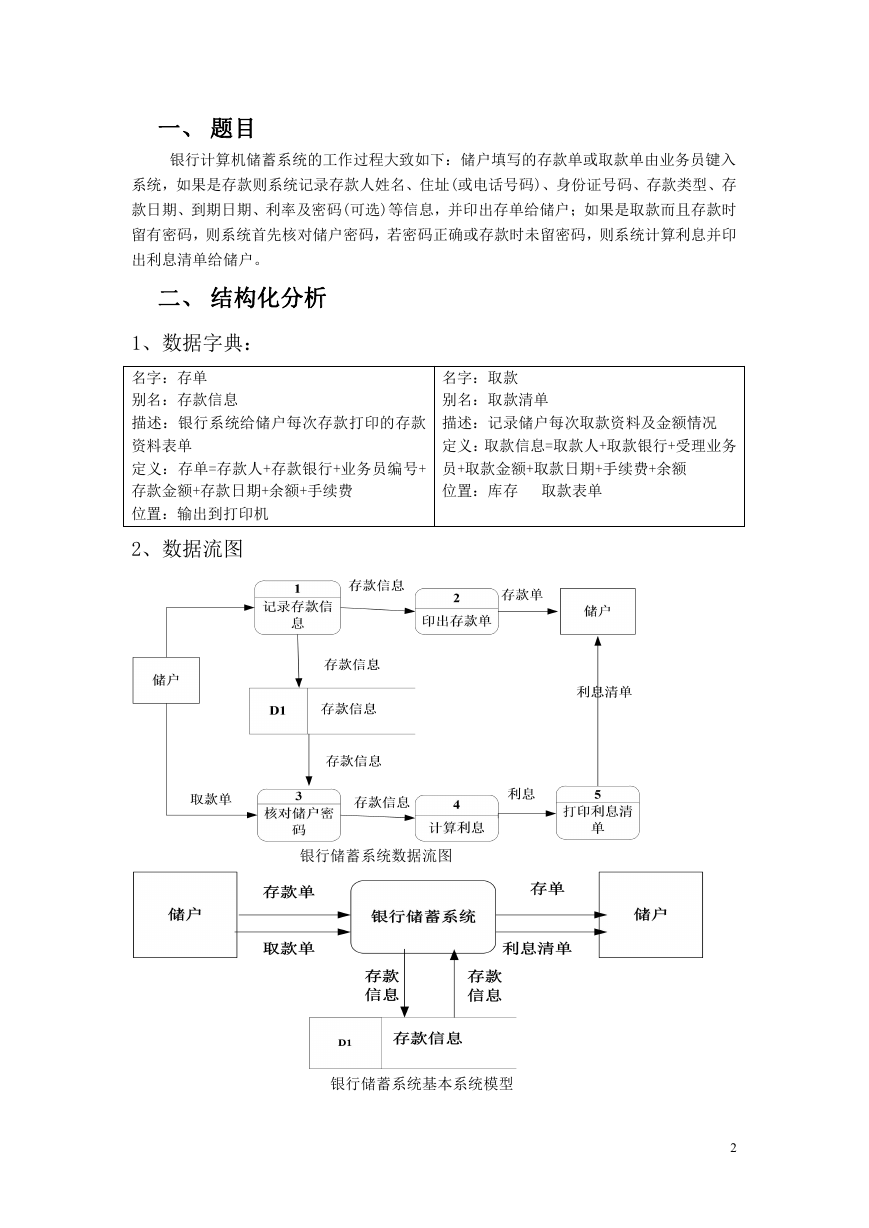

一、 题目 银行计算机储蓄系统的工作过程大致如下：储户填写的存款单或取款单由业务员键入 系统，如果是存款则系统记录存款人姓名、住址(或电话号码)、身份证号码、存款类型、存 款日期、到期日期、利率及密码(可选)等信息，并印出存单给储户；如果是取款而且存款时 留有密码，则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息并印 出利息清单给储户。 二、 结构化分析 1、数据字典： 名字：存单 别名：存款信息 描述：银行系统给储户每次存款打印的存款 资料表单 定义：存单=存款人+存款银行+业务员编号+ 存款金额+存款日期+余额+手续费 位置：输出到打印机 2、数据流图 名字：取款 别名：取款清单 描述：记录储户每次取款资料及金额情况 定义：取款信息=取款人+取款银行+受理业务 员+取款金额+取款日期+手续费+余额 位置：库存 取款表单 银行储蓄系统数据流图 银行储蓄系统基本系统模型 2 

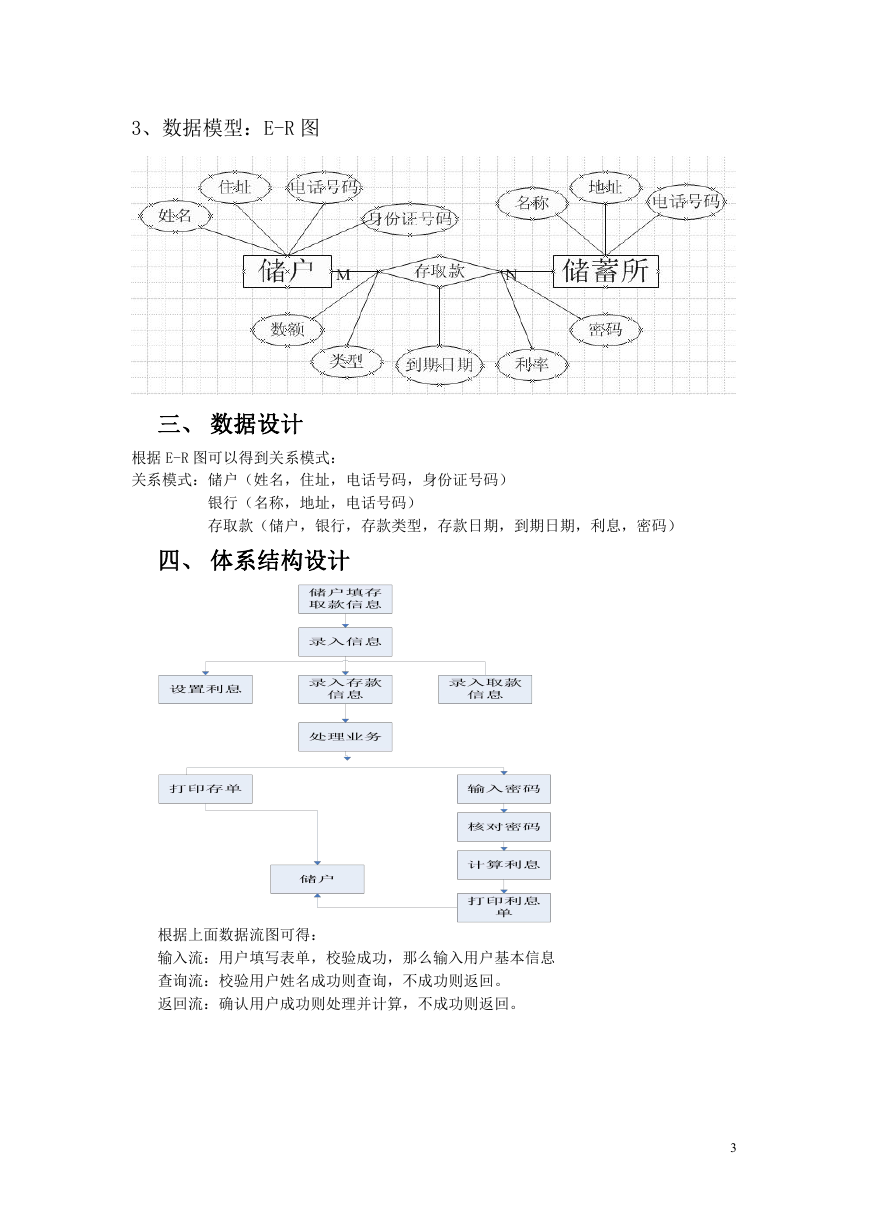

3、数据模型：E-R 图 三、 数据设计 根据 E-R 图可以得到关系模式： 关系模式：储户（姓名，住址，电话号码，身份证号码） 银行（名称，地址，电话号码） 存取款（储户，银行，存款类型，存款日期，到期日期，利息，密码） 四、 体系结构设计 根据上面数据流图可得： 输入流：用户填写表单，校验成功，那么输入用户基本信息 查询流：校验用户姓名成功则查询，不成功则返回。 返回流：确认用户成功则处理并计算，不成功则返回。 3 

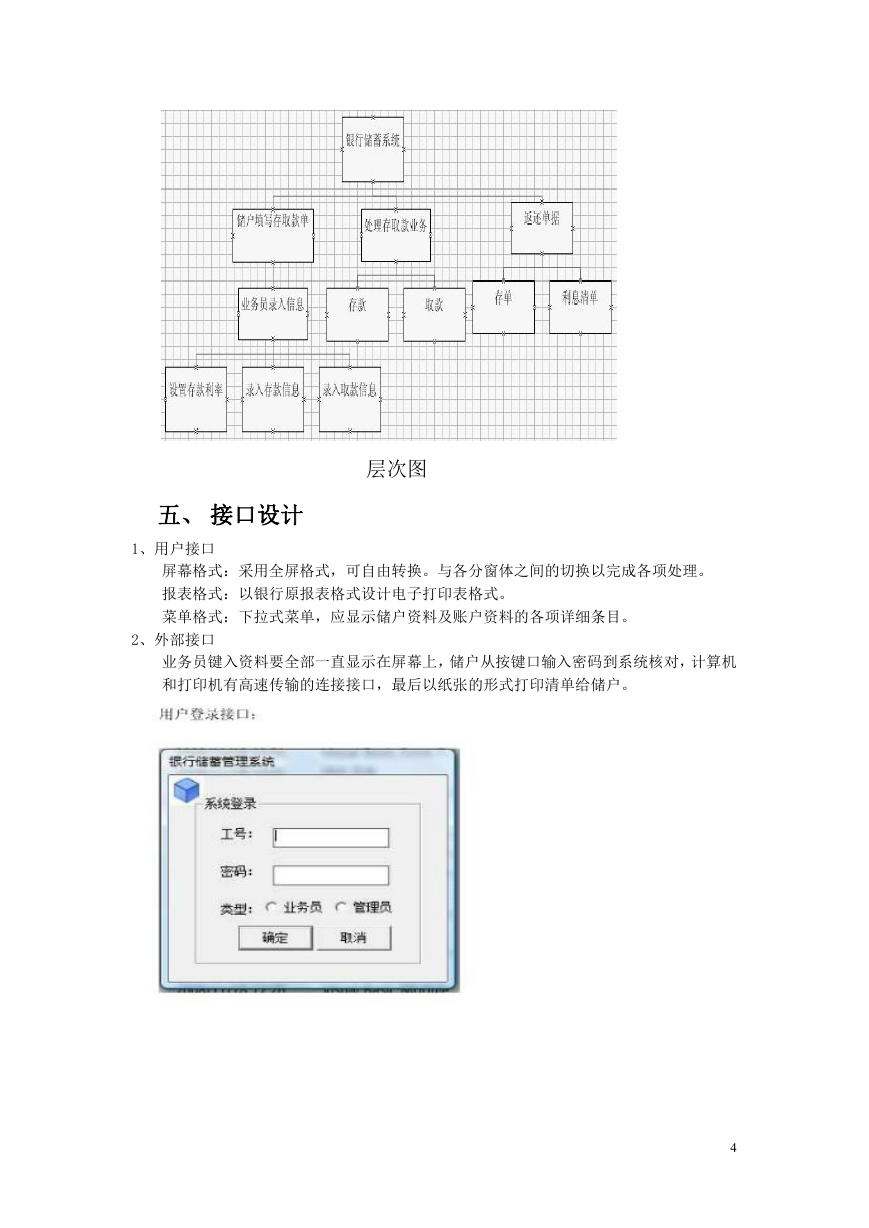

层次图 五、 接口设计 1、用户接口 屏幕格式：采用全屏格式，可自由转换。与各分窗体之间的切换以完成各项处理。 报表格式：以银行原报表格式设计电子打印表格式。 菜单格式：下拉式菜单，应显示储户资料及账户资料的各项详细条目。 2、外部接口 业务员键入资料要全部一直显示在屏幕上，储户从按键口输入密码到系统核对，计算机 和打印机有高速传输的连接接口，最后以纸张的形式打印清单给储户。 4 

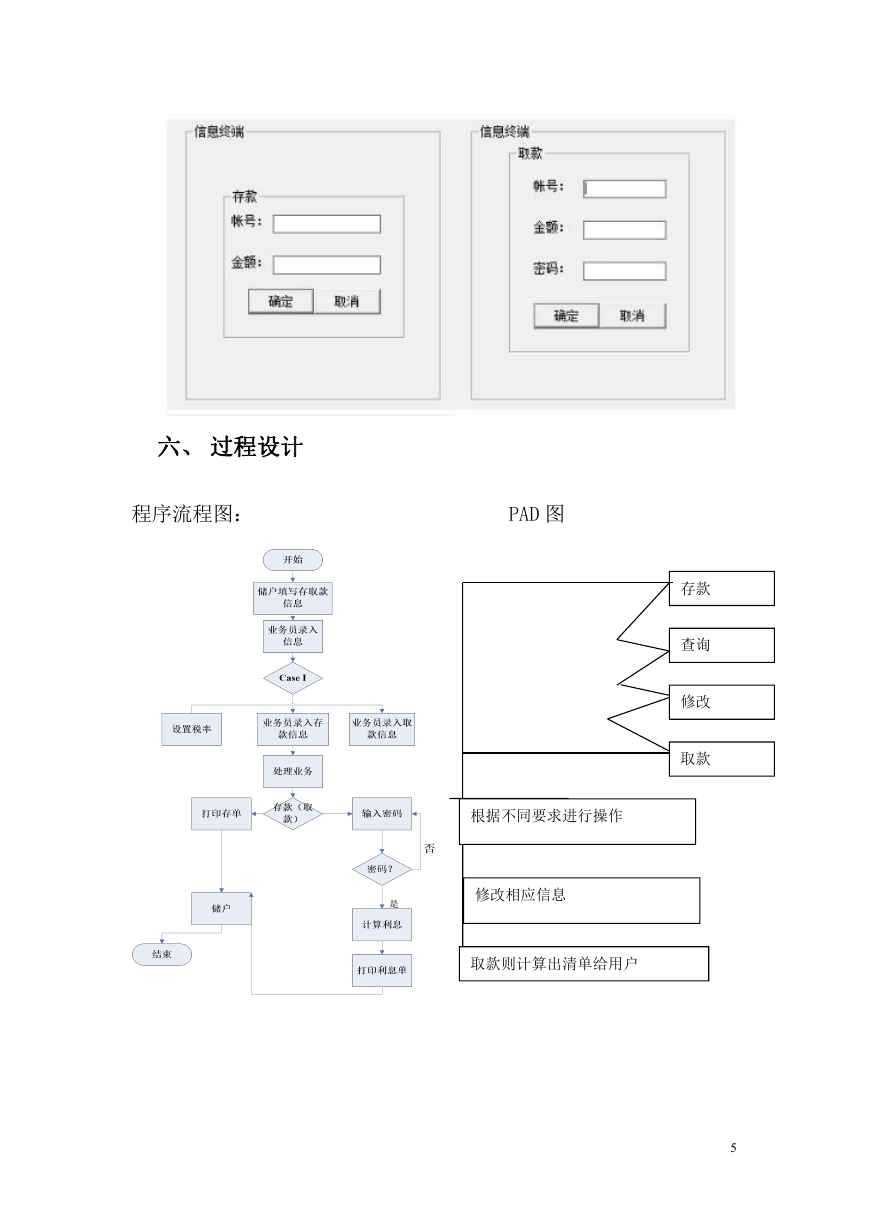

六、 过程设计 程序流程图： PAD 图 根据不同要求进行操作 修改相应信息 取款则计算出清单给用户 存款 查询 修改 取款 5
