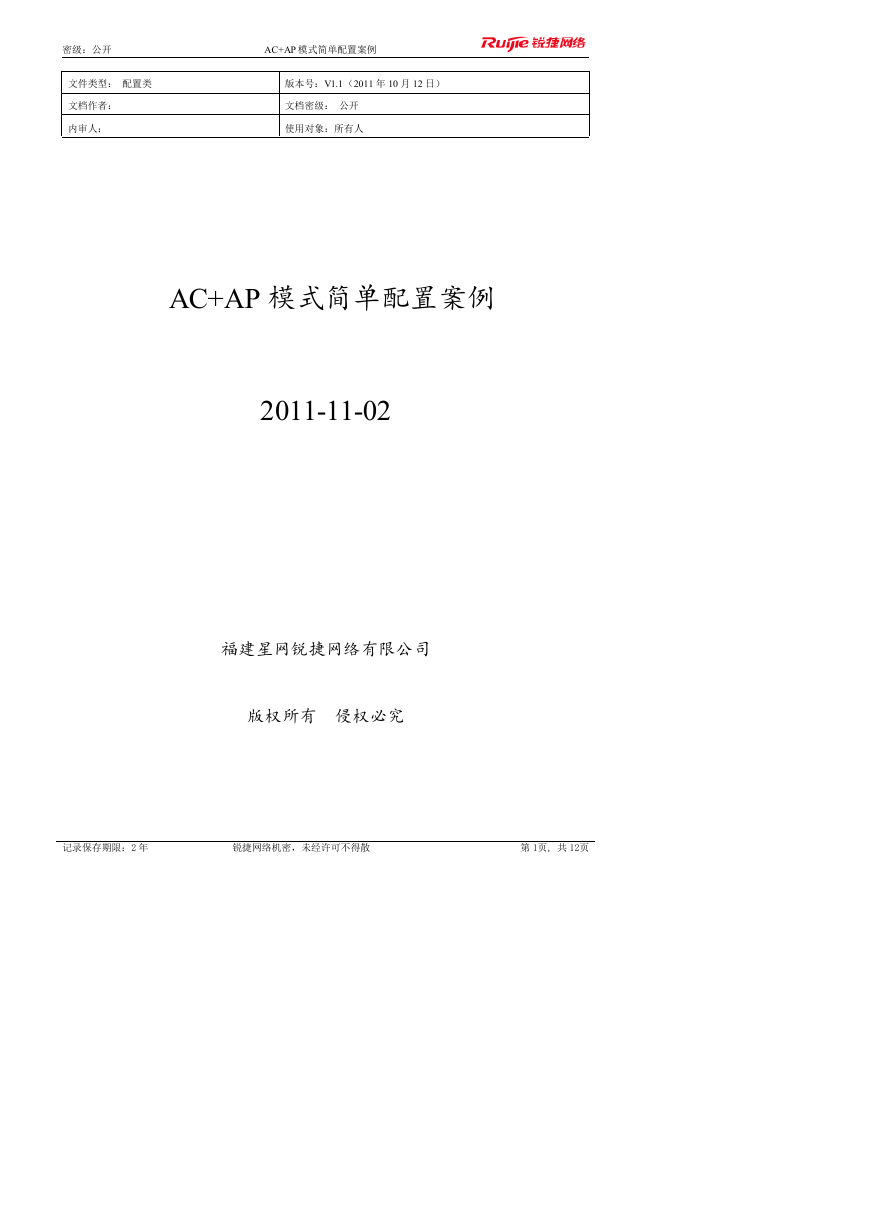

    AC+AP模式简单配置案例
    2011-11-02
    福建星网锐捷网络有限公司
    版权所有侵权必究

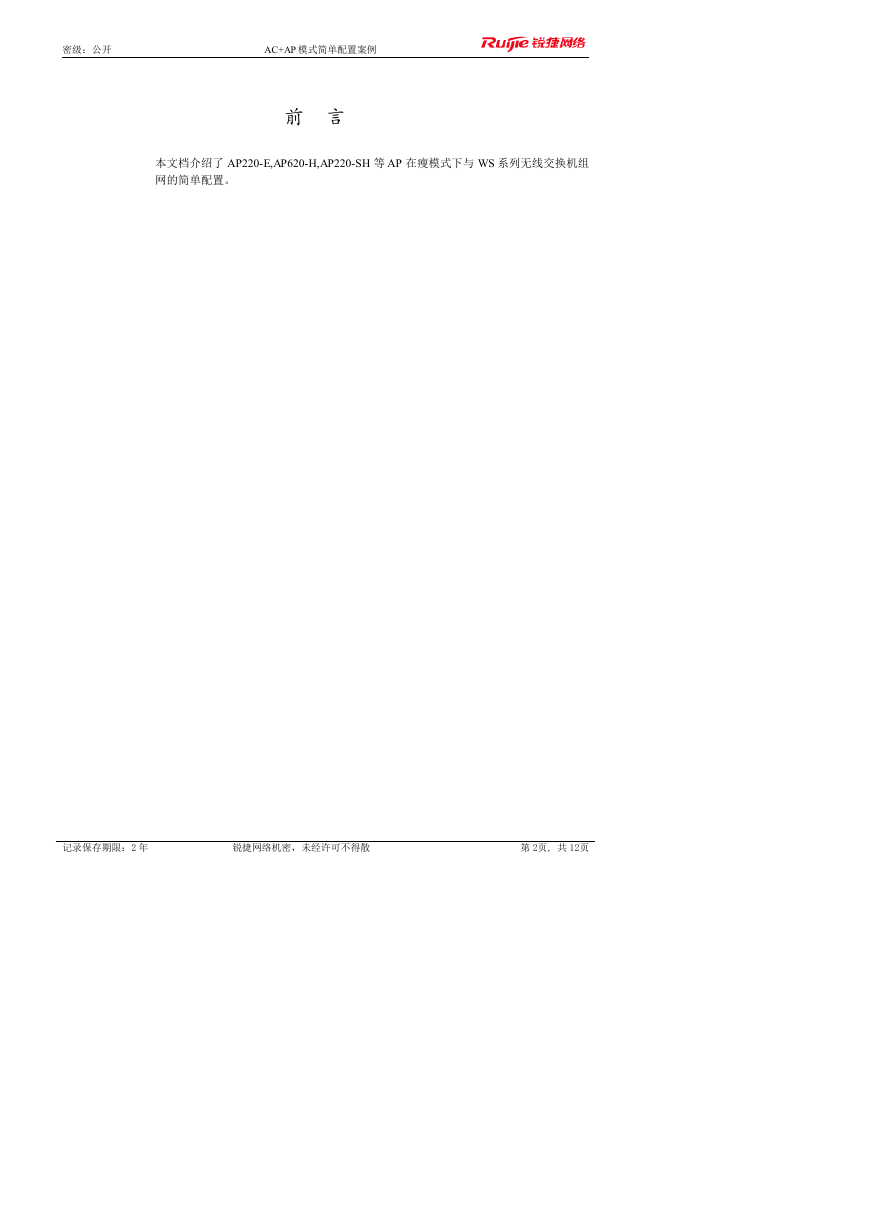

    前言
    本文档介绍了AP220-E,AP620-H,AP220-SH等AP在瘦模式下与WS系列无线交换机组网

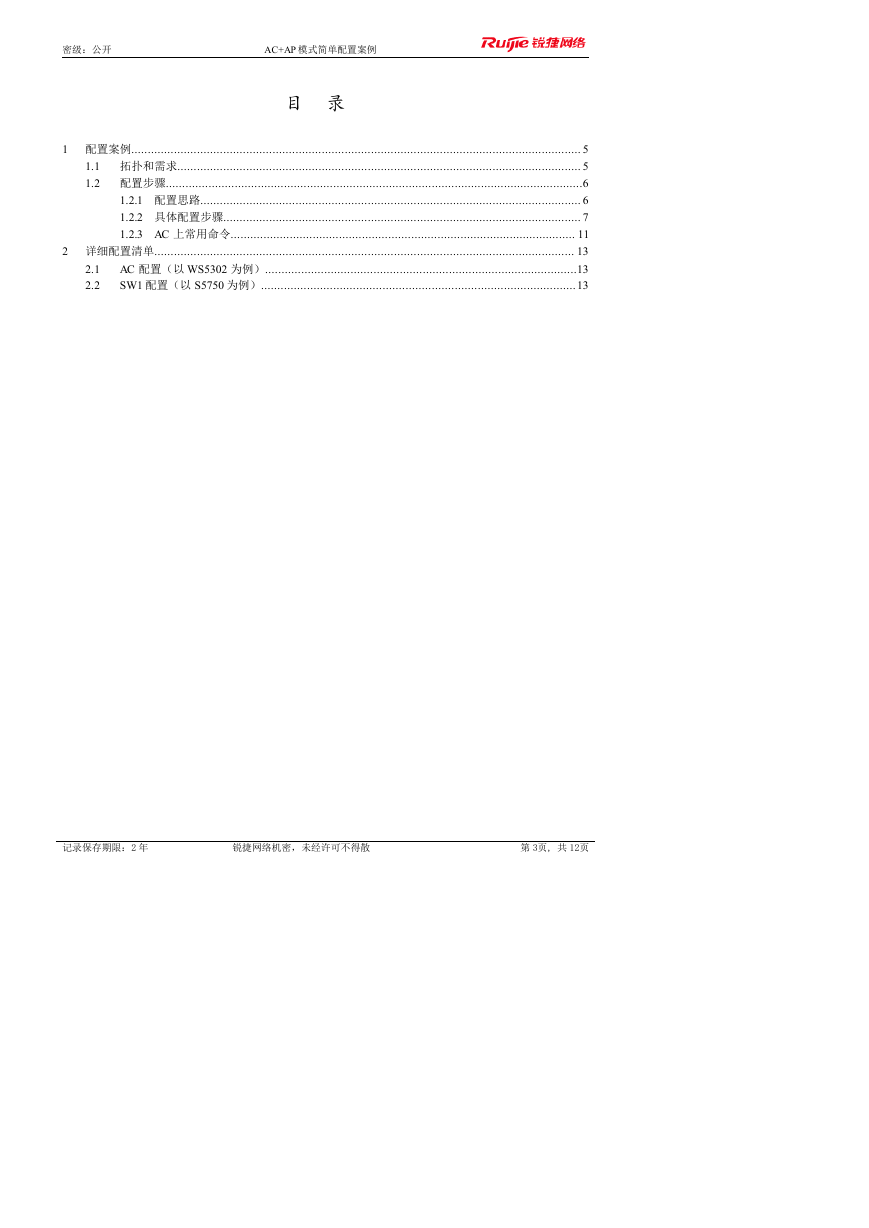

    目录
    1.1拓扑和需求
    1.2配置步骤
    1.2.1配置思路
    1.2.2具体配置步骤
    1.2.3AC上常用命令
    2详细配置清单
    2.1AC配置（以WS5302为例
    2.2SW1配置（以S5750为例
    配置案例
    拓扑和需求
    拓扑信息

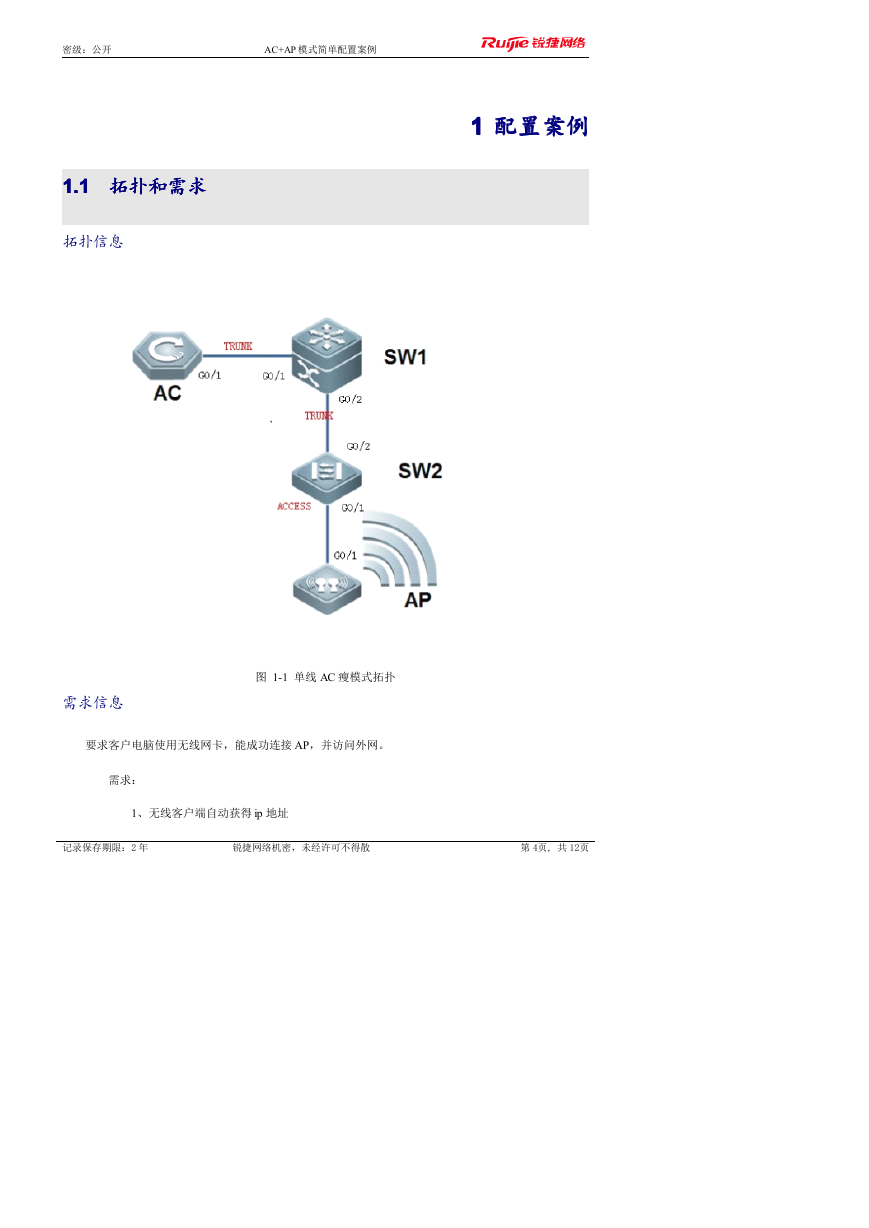

    图1-1单线AC瘦模式拓扑
    需求信息
    要求客户电脑使用无线网卡，能成功连接AP，并访问外网。
    需求：
    无线客户端自动获得ip地址
    AP需要输入密码才能连接。
    让AP自动升级

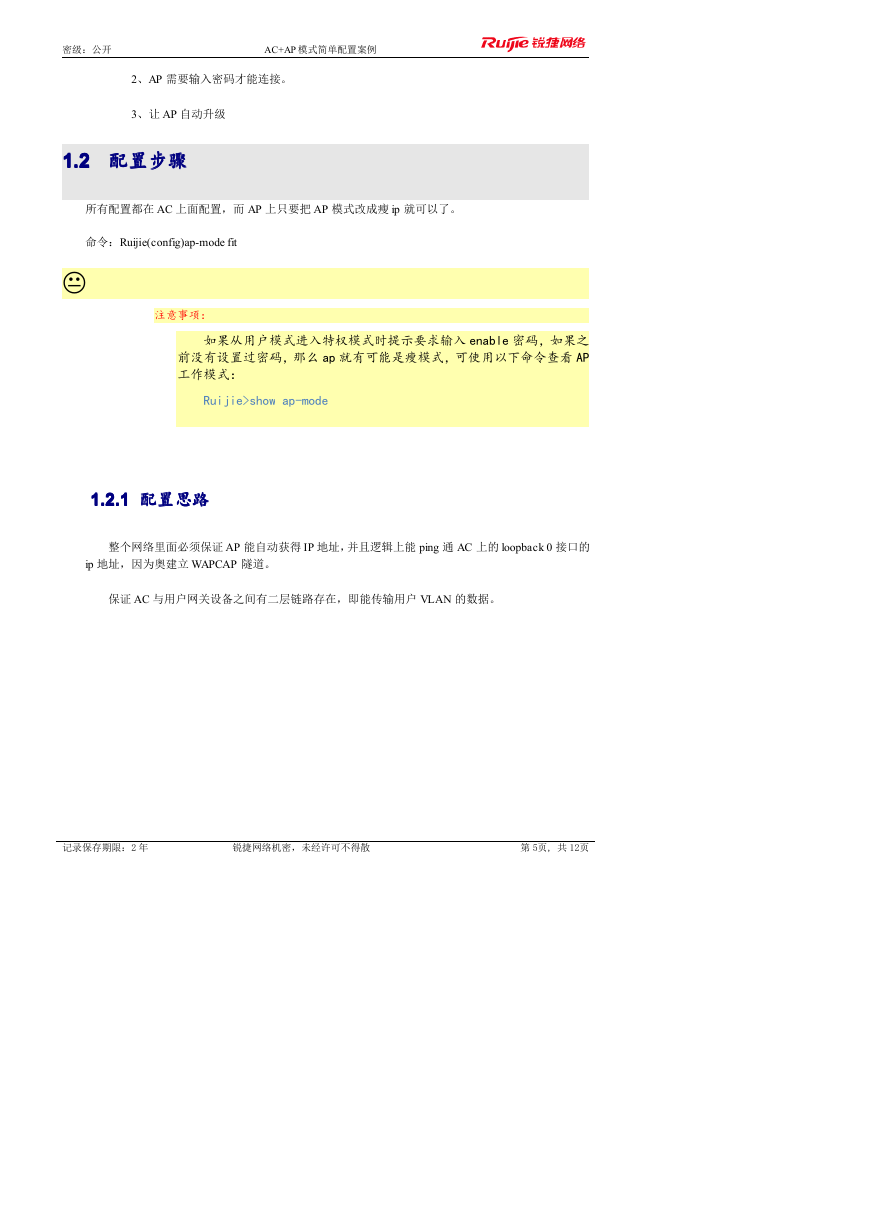

    配置步骤
    所有配置都在AC上面配置，而AP上只要把AP模式改成瘦ip就可以了。
    命令：Ruijie(config)ap-modefit
    注意事项：
    如果从用户模式进入特权模式时提示要求输入enable密码，如果之前没有设置过密码，那么ap就有可能是
    Ruijie>showap-mode
    配置思路
    整个网络里面必须保证AP能自动获得IP地址，并且逻辑上能ping通AC上的loopback0接口的
    保证AC与用户网关设备之间有二层链路存在，即能传输用户VLAN的数据。

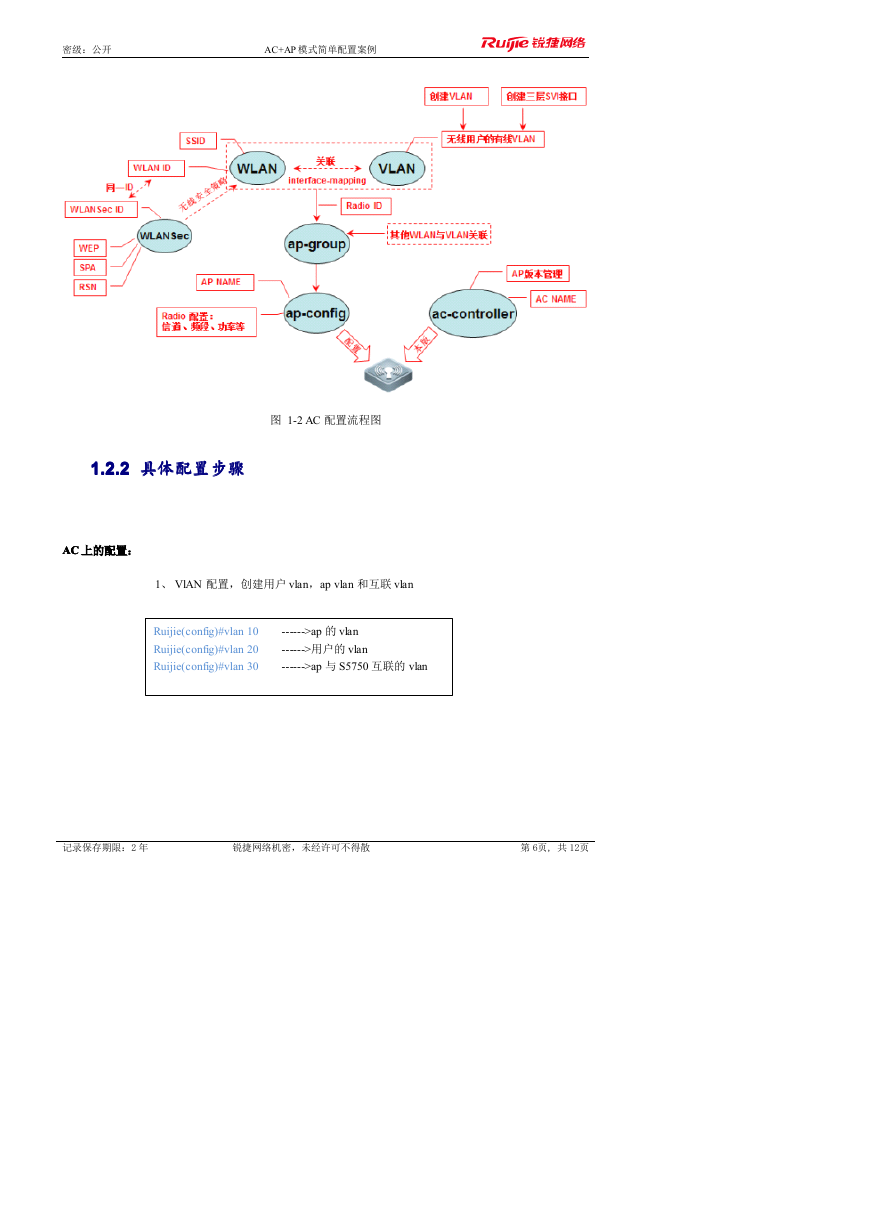

    图1-2AC配置流程图
    具体配置步骤
    AC上的配置：
    VlAN配置，创建用户vlan，apvlan和互联vlan

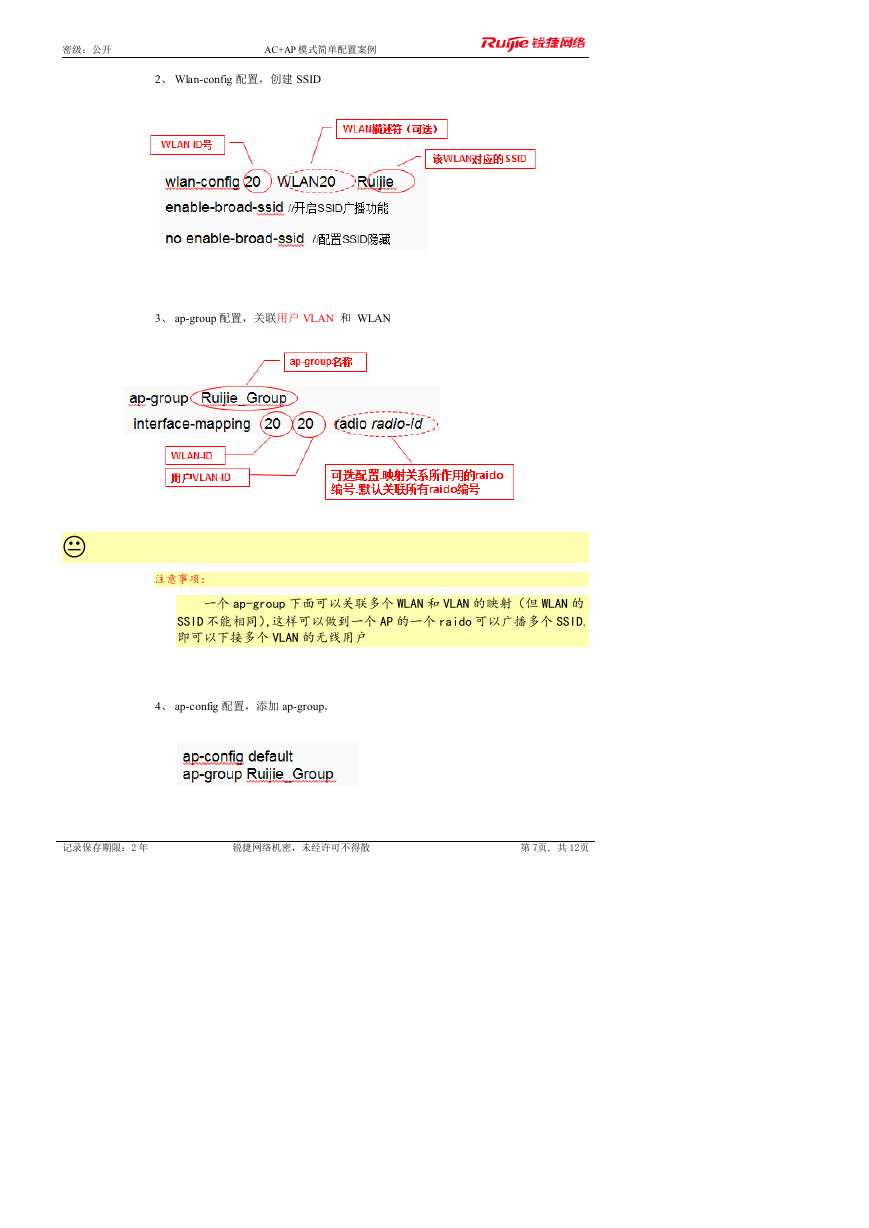

    Wlan-config配置，创建SSID
    ap-group配置，关联用户VLAN和WLAN
    注意事项：
    一个ap-group下面可以关联多个WLAN和VLAN的映射（但WLAN的SSID不能相同），这样可
    ap-config配置，添加ap-group。

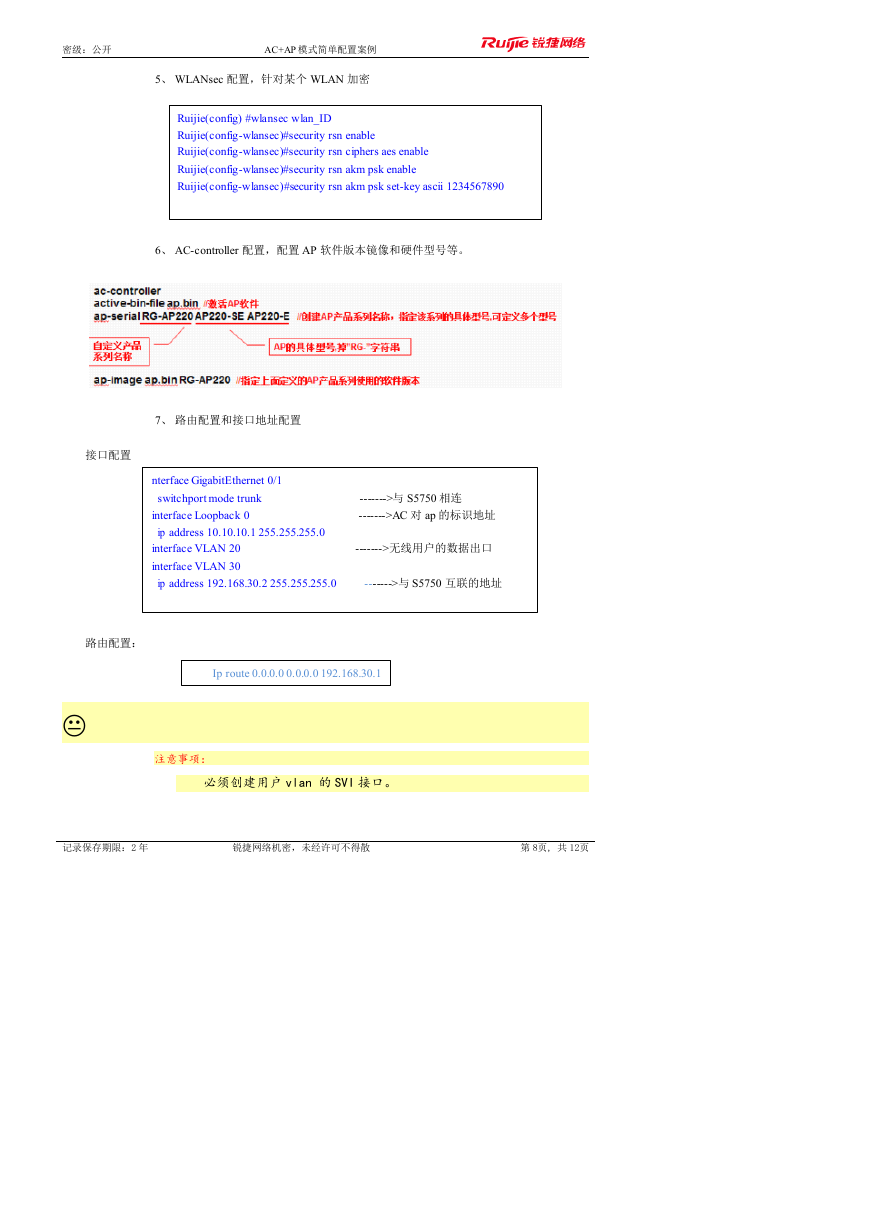

    WLANsec配置，针对某个WLAN加密
    AC-controller配置，配置AP软件版本镜像和硬件型号等。
    路由配置和接口地址配置
    接口配置
    路由配置：
    注意事项：
    必须创建用户vlan的SVI接口。
    SW1(核心交换机)上的配置：
    VlAN配置，创建用户vlan，apvlan和互联vlan
    无线用户DHCPP配置
    APDHCP配置
    路由和接口地址配置
    SW2(接入交换机)上的配置：(略)
    VLAN配置，创建APVLAN
    接口配置（接AP的接口划入AP的vlan）。
    其他配置：(略)
    设备重命名
    Telent配置
    AC上常用命令
    ①在AC上查看CAPWAP隧道建立
    注意事项：
    如果上述信息为空或者缺少部分信息:
    1、检查POE交换机是否对相应AP供电,接口是否poeenable
    2、检查AP的DHCP分配信息showipdhcpbindings
    3、路由是否可达（AP到AClo0地址的路由）：
    telnet至AP,密码为ruijie，在AP上pingAC的Loopback0
    ②在AC上查看已经关联成功的AP信息
    ③在AC上查看关联的STA信息
    ④在AC上查看所关联的AP的raido信息
    ⑤重起、复位AP
    详细配置清单
    AC配置（以WS5302为例）
    SW1配置（以S5750为例）
    密级：公开 AC+AP 模式简单配置案例 文件类型： 配置类 版本号：V1.1（2011 年 10 月 12 日） 文档作者： 内审人： 文档密级： 公开 使用对象：所有人 AC+AP 模式简单配置案例 2011-11-02 福建星网锐捷网络有限公司 版权所有 侵权必究 记录保存期限：2 年 锐捷网络机密，未经许可不得散 第 1页, 共 12页
    密级：公开 AC+AP 模式简单配置案例 前 言 本文档介绍了 AP220-E,AP620-H,AP220-SH 等 AP 在瘦模式下与 WS 系列无线交换机组 网的简单配置。 记录保存期限：2 年 锐捷网络机密，未经许可不得散 第 2页, 共 12页
    密级：公开 AC+AP 模式简单配置案例 目 录 1 配置案例......................................................................................................................................... 5 1.1 拓扑和需求........................................................................................................................... 5 1.2 配置步骤...............................................................................................................................6 1.2.1 配置思路.................................................................................................................... 6 1.2.2 具体配置步骤............................................................................................................. 7 1.2.3 AC 上常用命令......................................................................................................... 11 2 详细配置清单................................................................................................................................ 13 AC 配置（以 WS5302 为例）...............................................................................................13 SW1 配置（以 S5750 为例）................................................................................................13 2.1 2.2 记录保存期限：2 年 锐捷网络机密，未经许可不得散 第 3页, 共 12页
    密级：公开 AC+AP 模式简单配置案例 1111 配置案例 配置案例 配置案例 配置案例 1.11.11.11.1 拓扑和需求 拓扑和需求 拓扑和需求 拓扑和需求 拓扑信息 需求信息 图 1-1 单线 AC 瘦模式拓扑 要求客户电脑使用无线网卡，能成功连接 AP，并访问外网。 需求： 1、无线客户端自动获得 ip 地址 记录保存期限：2 年 锐捷网络机密，未经许可不得散 第 4页, 共 12页
    密级：公开 AC+AP 模式简单配置案例 2、AP 需要输入密码才能连接。 3、让 AP 自动升级 1.21.21.21.2 配置步骤配置步骤配置步骤配置步骤 所有配置都在 AC 上面配置，而 AP 上只要把 AP 模式改成瘦 ip 就可以了。 命令：Ruijie(config)ap-mode fit � 注意事项： 如果从用户模式进入特权模式时提示要求输入 enable 密码，如果之 前没有设置过密码，那么 ap 就有可能是瘦模式，可使用以下命令查看 AP 工作模式： Ruijie>show ap-mode 1.2.1 1.2.1 1.2.1 配置思路 1.2.1 配置思路 配置思路 配置思路 整个网络里面必须保证 AP 能自动获得 IP 地址，并且逻辑上能 ping 通 AC 上的 loopback 0 接口的 ip 地址，因为奥建立 WAPCAP 隧道。 保证 AC 与用户网关设备之间有二层链路存在，即能传输用户 VLAN 的数据。 记录保存期限：2 年 锐捷网络机密，未经许可不得散 第 5页, 共 12页
    密级：公开 AC+AP 模式简单配置案例 图 1-2 AC 配置流程图 1.2.2 1.2.2 1.2.2 具体配置步骤 1.2.2 具体配置步骤 具体配置步骤 具体配置步骤 ACACACAC 上的配置： 1、 VlAN 配置，创建用户 vlan，ap vlan 和互联 vlan Ruijie(config)#vlan 10 Ruijie(config)#vlan 20 Ruijie(config)#vlan 30 ------>ap 的 vlan ------>用户的 vlan ------>ap 与 S5750 互联的 vlan 记录保存期限：2 年 锐捷网络机密，未经许可不得散 第 6页, 共 12页
    密级：公开 AC+AP 模式简单配置案例 2、 Wlan-config 配置，创建 SSID 3、 ap-group 配置，关联用户 VLAN 和 WLAN � 注意事项： 一个 ap-group 下面可以关联多个 WLAN 和 VLAN 的映射（但 WLAN 的 SSID 不能相同），这样可以做到一个 AP 的一个 raido 可以广播多个 SSID， 即可以下接多个 VLAN 的无线用户 4、 ap-config 配置，添加 ap-group。 记录保存期限：2 年 锐捷网络机密，未经许可不得散 第 7页, 共 12页
    密级：公开 AC+AP 模式简单配置案例 5、 WLANsec 配置，针对某个 WLAN 加密 Ruijie(config) #wlansec wlan_ID Ruijie(config-wlansec)#security rsn enable Ruijie(config-wlansec)#security rsn ciphers aes enable Ruijie(config-wlansec)#security rsn akm psk enable Ruijie(config-wlansec)#security rsn akm psk set-key ascii 1234567890 6、 AC-controller 配置，配置 AP 软件版本镜像和硬件型号等。 7、 路由配置和接口地址配置 接口配置 nterface GigabitEthernet 0/1 switchport mode trunk interface Loopback 0 ip address 10.10.10.1 255.255.255.0 interface VLAN 20 interface VLAN 30 ip address 192.168.30.2 255.255.255.0 ------->与 S5750 相连 ------->AC 对 ap 的标识地址 ------->无线用户的数据出口 ------->与 S5750 互联的地址 路由配置： � Ip route 0.0.0.0 0.0.0.0 192.168.30.1 注意事项： 必须创建用户 vlan 的 SVI 接口。 记录保存期限：2 年 锐捷网络机密，未经许可不得散 第 8页, 共 12页
