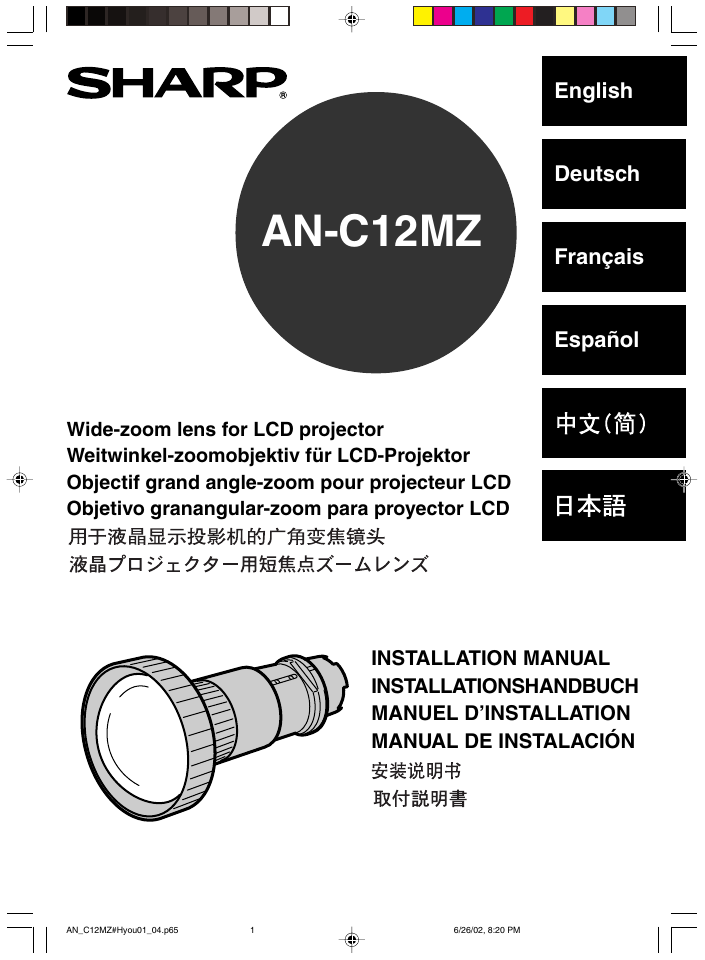

夏普投影机-AN-C12MZ说明书.pdf
AN-C12MZ
English
Deutsch
Français
Español
Wide-zoom lens for LCD projector
Weitwinkel-zoomobjektiv für LCD-Projektor
Objectif grand angle-zoom pour projecteur LCD
Objetivo granangular-zoom para proyector LCD
INSTALLATION MANUAL
INSTALLATIONSHANDBUCH
MANUEL D’INSTALLATION
MANUAL DE INSTALACIÓN
AN_C12MZ#Hyou01_04.p65
1
6/26/02, 8:20 PM

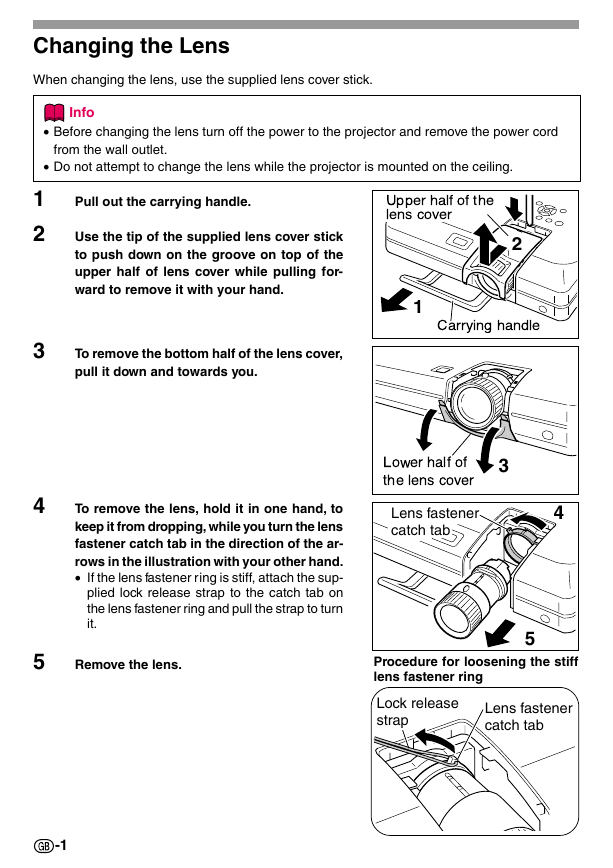

Changing the Lens
When changing the lens, use the supplied lens cover stick.
Info
• Before changing the lens turn off the power to the projector and remove the power cord
from the wall outlet.
• Do not attempt to change the lens while the projector is mounted on the ceiling.
1
2
7FFAH D=B B JDA
AI ?LAH
Pull out the carrying handle.
Use the tip of the supplied lens cover stick
to push down on the groove on top of the
upper half of lens cover while pulling for-
ward to remove it with your hand.
2
1
+=HHOEC D=@A
MAH D=B B
JDA AI ?LAH
3
Lens fastener
catch tab
4
5
Procedure for loosening the stiff
lens fastener ring
Lock release
strap
Lens fastener
catch tab
To remove the bottom half of the lens cover,
pull it down and towards you.
To remove the lens, hold it in one hand, to
keep it from dropping, while you turn the lens
fastener catch tab in the direction of the ar-
rows in the illustration with your other hand.
• If the lens fastener ring is stiff, attach the sup-
plied lock release strap to the catch tab on
the lens fastener ring and pull the strap to turn
it.
Remove the lens.
3
4
5
-1
6
7
8
9

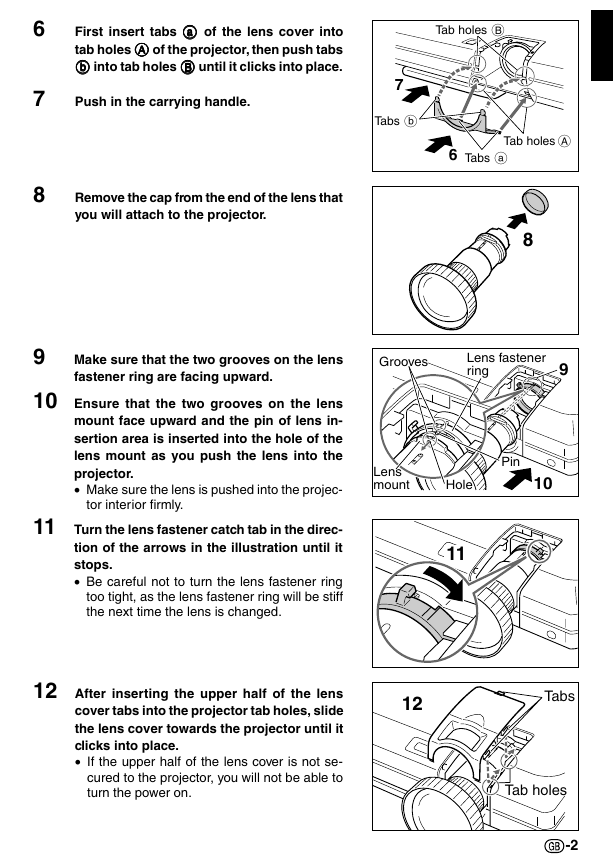

First insert tabs aaaaa of the lens cover into
tab holes AAAAA of the projector, then push tabs
bbbbb into tab holes BBBBB until it clicks into place.
Push in the carrying handle.
7
Tabs b
Tab holes B
Remove the cap from the end of the lens that
you will attach to the projector.
Tab holes A
Tabs a
6
8
Make sure that the two grooves on the lens
fastener ring are facing upward.
Grooves
Lens fastener
ring
9
10 Ensure that the two grooves on the lens
mount face upward and the pin of lens in-
sertion area is inserted into the hole of the
lens mount as you push the lens into the
projector.
• Make sure the lens is pushed into the projec-
tor interior firmly.
11 Turn the lens fastener catch tab in the direc-
tion of the arrows in the illustration until it
stops.
• Be careful not to turn the lens fastener ring
too tight, as the lens fastener ring will be stiff
the next time the lens is changed.
12 After inserting the upper half of the lens
cover tabs into the projector tab holes, slide
the lens cover towards the projector until it
clicks into place.
• If the upper half of the lens cover is not se-
cured to the projector, you will not be able to
turn the power on.
Lens
mount
Hole
Pin
10
11
12
Tabs
Tab holes
-2

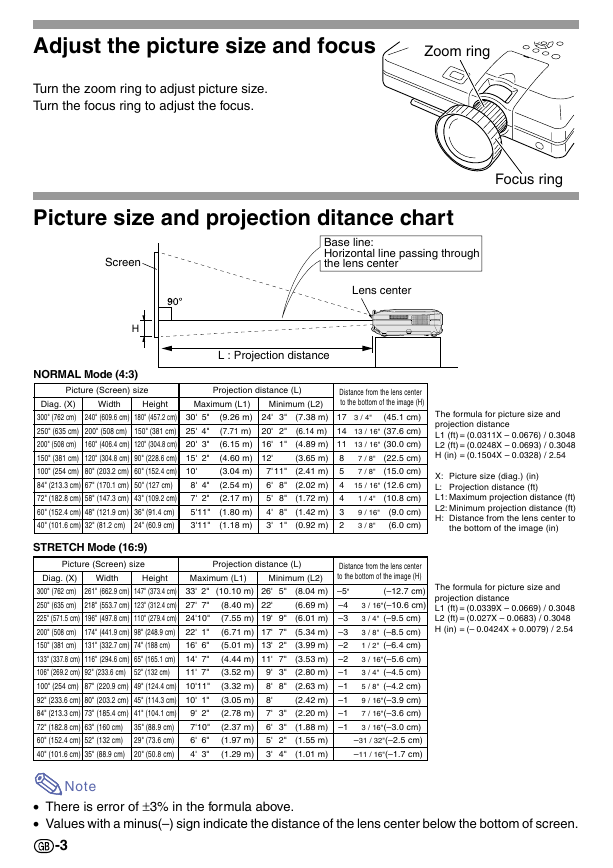

Adjust the picture size and focus
Zoom ring
Turn the zoom ring to adjust picture size.
Turn the focus ring to adjust the focus.
Picture size and projection ditance chart
Focus ring
Screen
H
Base line:
Horizontal line passing through
the lens center
Lens center
NORMAL Mode (4:3)
Picture (Screen) size
Projection distance (L)
L : Projection distance
Maximum (L1)
Minimum (L2)
Distance from the lens center
to the bottom of the image (H)
Width
Height
Diag. (X)
240" (609.6 cm) 180" (457.2 cm) 30' 5"
300" (762 cm)
150" (381 cm) 25' 4"
250" (635 cm) 200" (508 cm)
200" (508 cm)
160" (406.4 cm) 120" (304.8 cm) 20' 3"
150" (381 cm) 120" (304.8 cm) 90" (228.6 cm) 15' 2"
100" (254 cm) 80" (203.2 cm) 60" (152.4 cm) 10'
84" (213.3 cm) 67" (170.1 cm) 50" (127 cm)
72" (182.8 cm) 58" (147.3 cm) 43" (109.2 cm)
60" (152.4 cm) 48" (121.9 cm) 36" (91.4 cm)
40" (101.6 cm) 32" (81.2 cm)
24" (60.9 cm)
8' 4"
7' 2"
5'11"
3'11"
(9.26 m) 24' 3"
(7.71 m)
20' 2"
(6.15 m) 16' 1"
(4.60 m) 12'
(3.04 m)
(2.54 m)
(2.17 m)
(1.80 m)
(1.18 m)
7' 11"
6' 8"
5' 8"
4' 8"
3' 1"
7 / 8"
(45.1 cm)
(7.38 m) 17 3 / 4"
(6.14 m)
14 13 / 16" (37.6 cm)
(4.89 m) 11 13 / 16" (30.0 cm)
(22.5 cm)
(3.65 m)
(2.41 m)
(15.0 cm)
7 / 8"
(2.02 m)
15 / 16" (12.6 cm)
(10.8 cm)
(1.72 m)
1 / 4"
(9.0 cm)
(1.42 m)
(0.92 m)
(6.0 cm)
8
5
4
4
3
2
9 / 16"
3 / 8"
STRETCH Mode (16:9)
Picture (Screen) size
Projection distance (L)
Maximum (L1)
Minimum (L2)
Distance from the lens center
to the bottom of the image (H)
Width
Height
174" (441.9 cm) 98" (248.9 cm)
131" (332.7 cm) 74" (188 cm)
Diag. (X)
261" (662.9 cm) 147" (373.4 cm) 33' 2"
300" (762 cm)
250" (635 cm)
218" (553.7 cm) 123" (312.4 cm) 27' 7"
225" (571.5 cm) 196" (497.8 cm) 110" (279.4 cm) 24'10"
200" (508 cm)
22' 1"
16' 6"
150" (381 cm)
14' 7"
133" (337.8 cm) 116" (294.6 cm) 65" (165.1 cm)
106" (269.2 cm) 92" (233.6 cm)
11' 7"
100" (254 cm) 87" (220.9 cm) 49" (124.4 cm) 10'11"
92" (233.6 cm) 80" (203.2 cm) 45" (114.3 cm) 10' 1"
84" (213.3 cm) 73" (185.4 cm) 41" (104.1 cm)
9' 2"
7'10"
35" (88.9 cm)
72" (182.8 cm) 63" (160 cm)
6' 6"
29" (73.6 cm)
60" (152.4 cm) 52" (132 cm)
40" (101.6 cm) 35" (88.9 cm)
20" (50.8 cm)
4' 3"
52" (132 cm)
(10.10 m) 26' 5"
(8.40 m) 22'
(7.55 m) 19' 9"
(6.71 m) 17' 7"
(5.01 m) 13' 2"
(4.44 m) 11' 7"
9' 3"
(3.52 m)
8' 8"
(3.32 m)
8'
(3.05 m)
(2.78 m)
7' 3"
6' 3"
(2.37 m)
5' 2"
(1.97 m)
(1.29 m)
3' 4"
(8.04 m) –5"
–4
(6.69 m)
–3
(6.01 m)
(5.34 m)
–3
–2
(3.99 m)
–2
(3.53 m)
–1
(2.80 m)
–1
(2.63 m)
–1
(2.42 m)
(2.20 m)
–1
(1.88 m)
–1
(1.55 m)
(1.01 m)
(–12.7 cm)
3 / 16"(–10.6 cm)
3 / 4" (–9.5 cm)
3 / 8" (–8.5 cm)
1 / 2" (–6.4 cm)
3 / 16"(–5.6 cm)
3 / 4" (–4.5 cm)
5 / 8" (–4.2 cm)
9 / 16"(–3.9 cm)
7 / 16"(–3.6 cm)
3 / 16"(–3.0 cm)
–31 / 32"(–2.5 cm)
–11 / 16"(–1.7 cm)
The formula for picture size and
projection distance
L1 (ft) = (0.0311X – 0.0676) / 0.3048
L2 (ft) = (0.0248X – 0.0693) / 0.3048
H (in) = (0.1504X – 0.0328) / 2.54
X: Picture size (diag.) (in)
L: Projection distance (ft)
L1: Maximum projection distance (ft)
L2: Minimum projection distance (ft)
H: Distance from the lens center to
the bottom of the image (in)
The formula for picture size and
projection distance
L1 (ft) = (0.0339X – 0.0669) / 0.3048
L2 (ft) = (0.027X – 0.0683) / 0.3048
H (in) = (– 0.0424X + 0.0079) / 2.54
Note
• There is error of ±3% in the formula above.
• Values with a minus(–) sign indicate the distance of the lens center below the bottom of screen.
-3

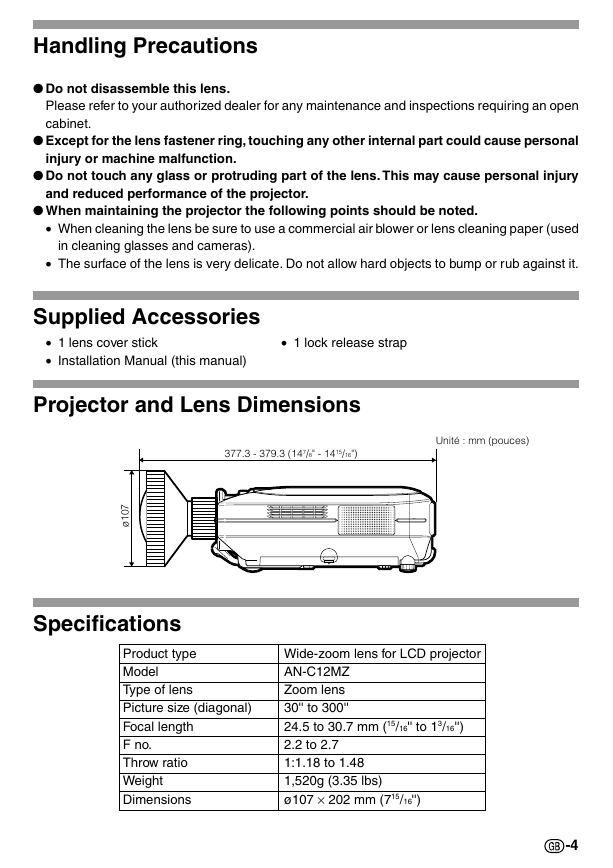

Handling Precautions
G Do not disassemble this lens.
Please refer to your authorized dealer for any maintenance and inspections requiring an open
cabinet.
G Except for the lens fastener ring, touching any other internal part could cause personal
injury or machine malfunction.
G Do not touch any glass or protruding part of the lens. This may cause personal injury
and reduced performance of the projector.
G When maintaining the projector the following points should be noted.
• When cleaning the lens be sure to use a commercial air blower or lens cleaning paper (used
in cleaning glasses and cameras).
• The surface of the lens is very delicate. Do not allow hard objects to bump or rub against it.
Supplied Accessories
• 1 lens cover stick
• Installation Manual (this manual)
• 1 lock release strap
Projector and Lens Dimensions
377.3 - 379.3 (147/8" - 1415/16")
Unité : mm (pouces)
7
0
1
ø
Specifications
Product type
Model
Type of lens
Picture size (diagonal)
Focal length
F no.
Throw ratio
Weight
Dimensions
Wide-zoom lens for LCD projector
AN-C12MZ
Zoom lens
30'' to 300''
24.5 to 30.7 mm (15/16'' to 13/16'')
2.2 to 2.7
1:1.18 to 1.48
1,520g (3.35 lbs)
ø107 × 202 mm (715/16'')
-4

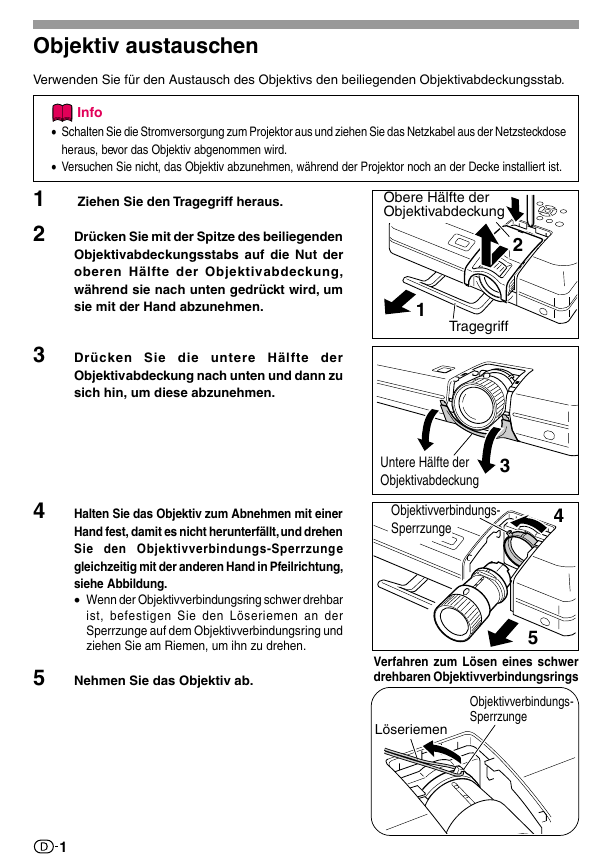

Objektiv austauschen
Verwenden Sie für den Austausch des Objektivs den beiliegenden Objektivabdeckungsstab.
Info
• Schalten Sie die Stromversorgung zum Projektor aus und ziehen Sie das Netzkabel aus der Netzsteckdose
heraus, bevor das Objektiv abgenommen wird.
• Versuchen Sie nicht, das Objektiv abzunehmen, während der Projektor noch an der Decke installiert ist.
Ziehen Sie den Tragegriff heraus.
Drücken Sie mit der Spitze des beiliegenden
Objektivabdeckungsstabs auf die Nut der
oberen Hälfte der Objektivabdeckung,
während sie nach unten gedrückt wird, um
sie mit der Hand abzunehmen.
Drücken Sie die untere Hälfte der
Objektivabdeckung nach unten und dann zu
sich hin, um diese abzunehmen.
Obere Hälfte der
Objektivabdeckung
2
1
Tragegriff
Halten Sie das Objektiv zum Abnehmen mit einer
Hand fest, damit es nicht herunterfällt, und drehen
Sie den Objektivverbindungs-Sperrzunge
gleichzeitig mit der anderen Hand in Pfeilrichtung,
siehe Abbildung.
• Wenn der Objektivverbindungsring schwer drehbar
ist, befestigen Sie den Löseriemen an der
Sperrzunge auf dem Objektivverbindungsring und
ziehen Sie am Riemen, um ihn zu drehen.
Nehmen Sie das Objektiv ab.
Untere Hälfte der
Objektivabdeckung
3
Objektivverbindungs-
Sperrzunge
4
5
Verfahren zum Lösen eines schwer
drehbaren Objektivverbindungsrings
Objektivverbindungs-
Sperrzunge
Löseriemen
1
2
3
4
5
1
6
7
8

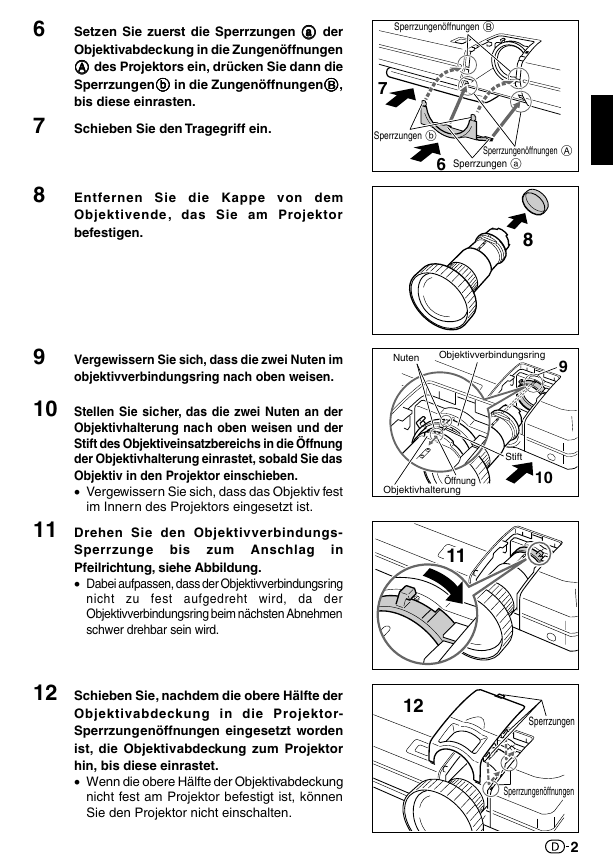

Setzen Sie zuerst die Sperrzungen aaaaa der
Objektivabdeckung in die Zungenöffnungen
AAAAA des Projektors ein, drücken Sie dann die
Sperrzungenbbbbb in die ZungenöffnungenBBBBB,
bis diese einrasten.
Schieben Sie den Tragegriff ein.
Sperrzungenöffnungen B
7
Sperrzungen b
Entfernen Sie die Kappe von dem
Objektivende , das Sie am Projektor
befestigen.
Sperrzungenöffnungen A
Sperrzungen a
6
8
9
Vergewissern Sie sich, dass die zwei Nuten im
objektivverbindungsring nach oben weisen.
10 Stellen Sie sicher, das die zwei Nuten an der
Objektivhalterung nach oben weisen und der
Stift des Objektiveinsatzbereichs in die Öffnung
der Objektivhalterung einrastet, sobald Sie das
Objektiv in den Projektor einschieben.
• Vergewissern Sie sich, dass das Objektiv fest
im Innern des Projektors eingesetzt ist.
11 Drehen Sie den Objektivverbindungs-
in
Sperrzunge bis zum Anschlag
Pfeilrichtung, siehe Abbildung.
• Dabei aufpassen, dass der Objektivverbindungsring
nicht zu
fest aufgedreht wird, da der
Objektivverbindungsring beim nächsten Abnehmen
schwer drehbar sein wird.
12 Schieben Sie, nachdem die obere Hälfte der
Objektivabdeckung in die Projektor-
Sperrzungenöffnungen eingesetzt worden
ist, die Objektivabdeckung zum Projektor
hin, bis diese einrastet.
• Wenn die obere Hälfte der Objektivabdeckung
nicht fest am Projektor befestigt ist, können
Sie den Projektor nicht einschalten.
Nuten
Objektivverbindungsring
9
Objektivhalterung
Öffnung
Stift
10
11
12
Sperrzungen
Sperrzungenöffnungen
2

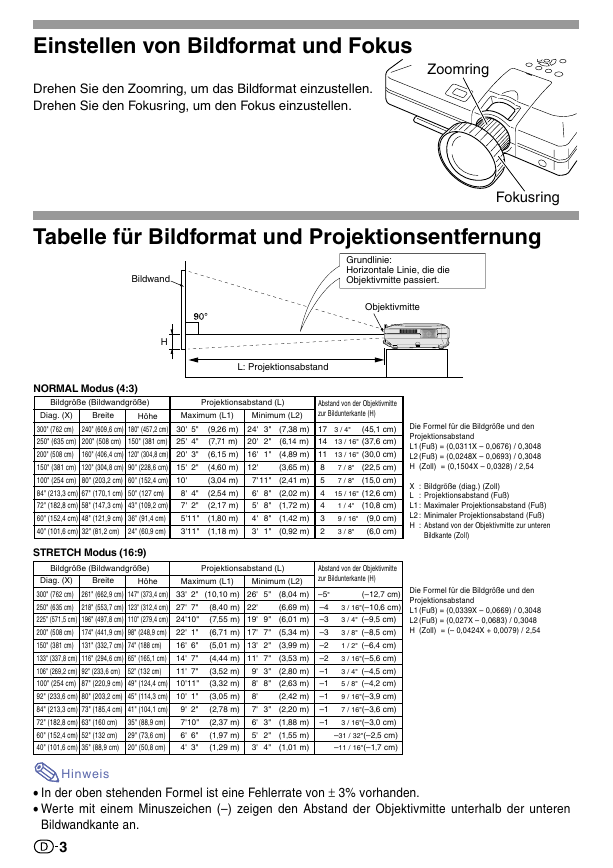

Einstellen von Bildformat und Fokus
Zoomring
Drehen Sie den Zoomring, um das Bildformat einzustellen.
Drehen Sie den Fokusring, um den Fokus einzustellen.
Tabelle für Bildformat und Projektionsentfernung
Fokusring
Grundlinie:
Horizontale Linie, die die
Objektivmitte passiert.
Objektivmitte
Bildwand
H
L: Projektionsabstand
NORMAL Modus (4:3)
Bildgröße (Bildwandgröße)
Projektionsabstand (L)
Maximum (L1)
Minimum (L2)
Abstand von der Objektivmitte
zur Bildunterkante (H)
Höhe
Breite
Diag. (X)
240" (609,6 cm) 180" (457,2 cm) 30' 5"
300" (762 cm)
150" (381 cm) 25' 4"
250" (635 cm) 200" (508 cm)
200" (508 cm)
160" (406,4 cm) 120" (304,8 cm) 20' 3"
150" (381 cm) 120" (304,8 cm) 90" (228,6 cm) 15' 2"
100" (254 cm) 80" (203,2 cm) 60" (152,4 cm) 10'
84" (213,3 cm) 67" (170,1 cm) 50" (127 cm)
72" (182,8 cm) 58" (147,3 cm) 43" (109,2 cm)
60" (152,4 cm) 48" (121,9 cm) 36" (91,4 cm)
40" (101,6 cm) 32" (81,2 cm)
24" (60,9 cm)
8' 4"
7' 2"
5'11"
3'11"
(9,26 m) 24' 3"
(7,71 m)
20' 2"
(6,15 m) 16' 1"
(4,60 m) 12'
(3,04 m)
(2,54 m)
(2,17 m)
(1,80 m)
(1,18 m)
7' 11"
6' 8"
5' 8"
4' 8"
3' 1"
7 / 8"
(45,1 cm)
(7,38 m) 17 3 / 4"
(6,14 m)
14 13 / 16" (37,6 cm)
(4,89 m) 11 13 / 16" (30,0 cm)
(22,5 cm)
(3,65 m)
(2,41 m)
(15,0 cm)
7 / 8"
(2,02 m)
15 / 16" (12,6 cm)
(10,8 cm)
(1,72 m)
1 / 4"
(9,0 cm)
(1,42 m)
(0,92 m)
(6,0 cm)
8
5
4
4
3
2
9 / 16"
3 / 8"
STRETCH Modus (16:9)
Bildgröße (Bildwandgröße)
Projektionsabstand (L)
Maximum (L1)
Minimum (L2)
Abstand von der Objektivmitte
zur Bildunterkante (H)
Höhe
Breite
174" (441,9 cm) 98" (248,9 cm)
131" (332,7 cm) 74" (188 cm)
Diag. (X)
300" (762 cm)
261" (662,9 cm) 147" (373,4 cm) 33' 2"
250" (635 cm)
218" (553,7 cm) 123" (312,4 cm) 27' 7"
225" (571,5 cm) 196" (497,8 cm) 110" (279,4 cm) 24'10"
200" (508 cm)
22' 1"
16' 6"
150" (381 cm)
14' 7"
133" (337,8 cm) 116" (294,6 cm) 65" (165,1 cm)
106" (269,2 cm) 92" (233,6 cm)
11' 7"
100" (254 cm) 87" (220,9 cm) 49" (124,4 cm) 10'11"
92" (233,6 cm) 80" (203,2 cm) 45" (114,3 cm) 10' 1"
84" (213,3 cm) 73" (185,4 cm) 41" (104,1 cm)
9' 2"
7'10"
35" (88,9 cm)
72" (182,8 cm) 63" (160 cm)
6' 6"
29" (73,6 cm)
60" (152,4 cm) 52" (132 cm)
40" (101,6 cm) 35" (88,9 cm)
20" (50,8 cm)
4' 3"
52" (132 cm)
(10,10 m) 26' 5"
(8,40 m) 22'
(7,55 m) 19' 9"
(6,71 m) 17' 7"
(5,01 m) 13' 2"
(4,44 m) 11' 7"
9' 3"
(3,52 m)
8' 8"
(3,32 m)
8'
(3,05 m)
(2,78 m)
7' 3"
6' 3"
(2,37 m)
5' 2"
(1,97 m)
(1,29 m)
3' 4"
(8,04 m) –5"
–4
(6,69 m)
–3
(6,01 m)
(5,34 m)
–3
–2
(3,99 m)
–2
(3,53 m)
–1
(2,80 m)
–1
(2,63 m)
–1
(2,42 m)
(2,20 m)
–1
(1,88 m)
–1
(1,55 m)
(1,01 m)
(–12,7 cm)
3 / 16"(–10,6 cm)
3 / 4" (–9,5 cm)
3 / 8" (–8,5 cm)
1 / 2" (–6,4 cm)
3 / 16"(–5,6 cm)
3 / 4" (–4,5 cm)
5 / 8" (–4,2 cm)
9 / 16"(–3,9 cm)
7 / 16"(–3,6 cm)
3 / 16"(–3,0 cm)
–31 / 32"(–2,5 cm)
–11 / 16"(–1,7 cm)
Die Formel für die Bildgröße und den
Projektionsabstand
L1 (Fuß) = (0,0311X – 0,0676) / 0,3048
L2 (Fuß) = (0,0248X – 0,0693) / 0,3048
H (Zoll) = (0,1504X – 0,0328) / 2,54
X : Bildgröße (diag.) (Zoll)
L : Projektionsabstand (Fuß)
L1 : Maximaler Projektionsabstand (Fuß)
L2 : Minimaler Projektionsabstand (Fuß)
H : Abstand von der Objektivmitte zur unteren
Bildkante (Zoll)
Die Formel für die Bildgröße und den
Projektionsabstand
L1 (Fuß) = (0,0339X – 0,0669) / 0,3048
L2 (Fuß) = (0,027X – 0,0683) / 0,3048
H (Zoll) = (– 0,0424X + 0,0079) / 2,54
Hinweis
• In der oben stehenden Formel ist eine Fehlerrate von ± 3% vorhanden.
• Werte mit einem Minuszeichen (–) zeigen den Abstand der Objektivmitte unterhalb der unteren
Bildwandkante an.
3
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
