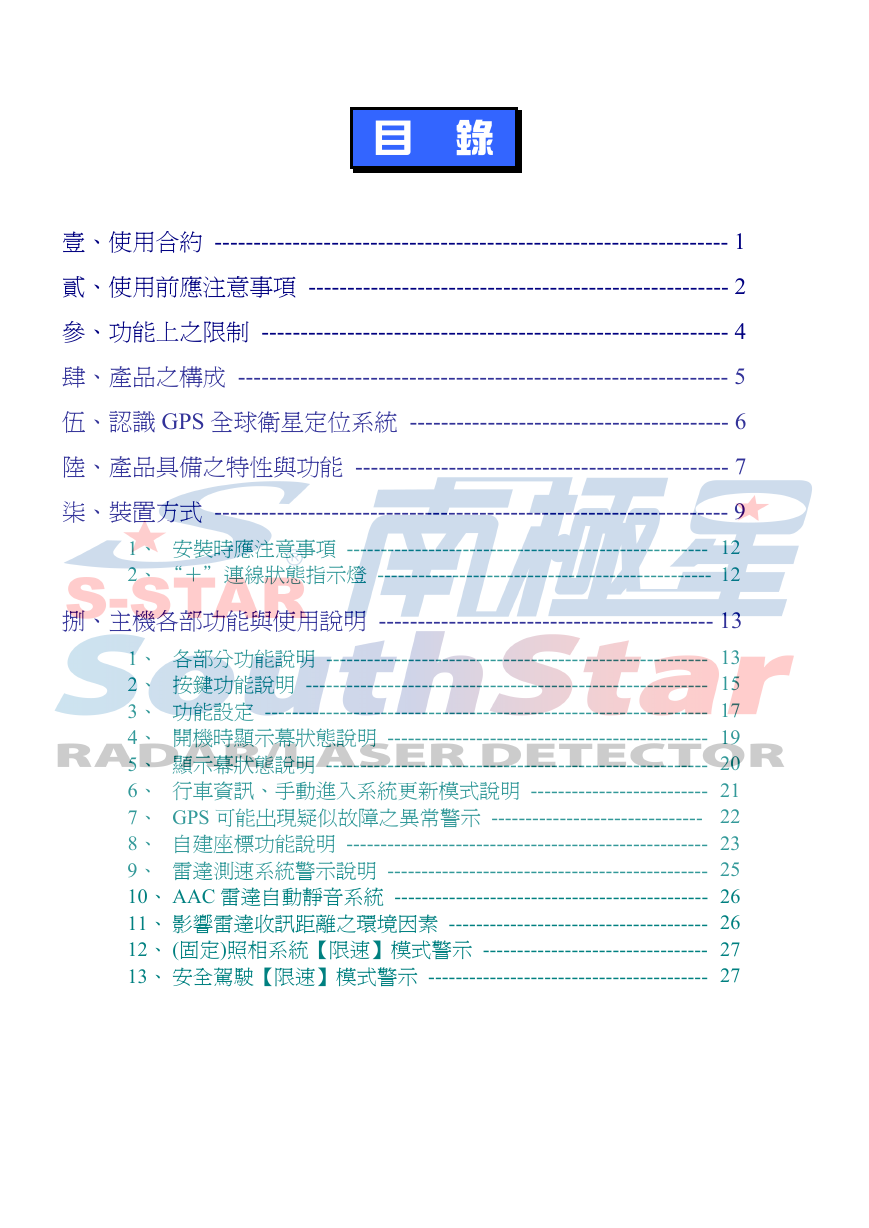

目錄壹、使用合約 ------------------------------------------------------------------ 1 貳、使用前應注意事項 ------------------------------------------------------ 2 參、功能上之限制 ------------------------------------------------------------ 4 肆、產品之構成 --------------------------------------------------------------- 5 伍、認識 GPS 全球衛星定位系統 ----------------------------------------- 6 陸、產品具備之特性與功能 ------------------------------------------------ 7 柒、裝置方式 ------------------------------------------------------------------ 9 1、安裝時應注意事項 ----------------------------------------------------- 12 2、 “＋＂連線狀態指示燈 ------------------------------------------------- 12 捌、主機各部功能與使用說明 ------------------------------------------- 13 1、各部分功能說明 -------------------------------------------------------- 13 2、按鍵功能說明 ----------------------------------------------------------- 15 3、功能設定 ----------------------------------------------------------------- 17 4、開機時顯示幕狀態說明 ----------------------------------------------- 19 5、顯示幕狀態說明 -------------------------------------------------------- 20 6、行車資訊、手動進入系統更新模式說明 -------------------------- 21 7、 GPS 可能出現疑似故障之異常警示 ------------------------------- 22 8、自建座標功能說明 ----------------------------------------------------- 23 9、雷達測速系統警示說明 ----------------------------------------------- 25 10、 AAC 雷達自動靜音系統 ---------------------------------------------- 26 11、影響雷達收訊距離之環境因素 -------------------------------------- 26 12、 (固定)照相系統【限速】模式警示 --------------------------------- 27 13、安全駕駛【限速】模式警示 ----------------------------------------- 27

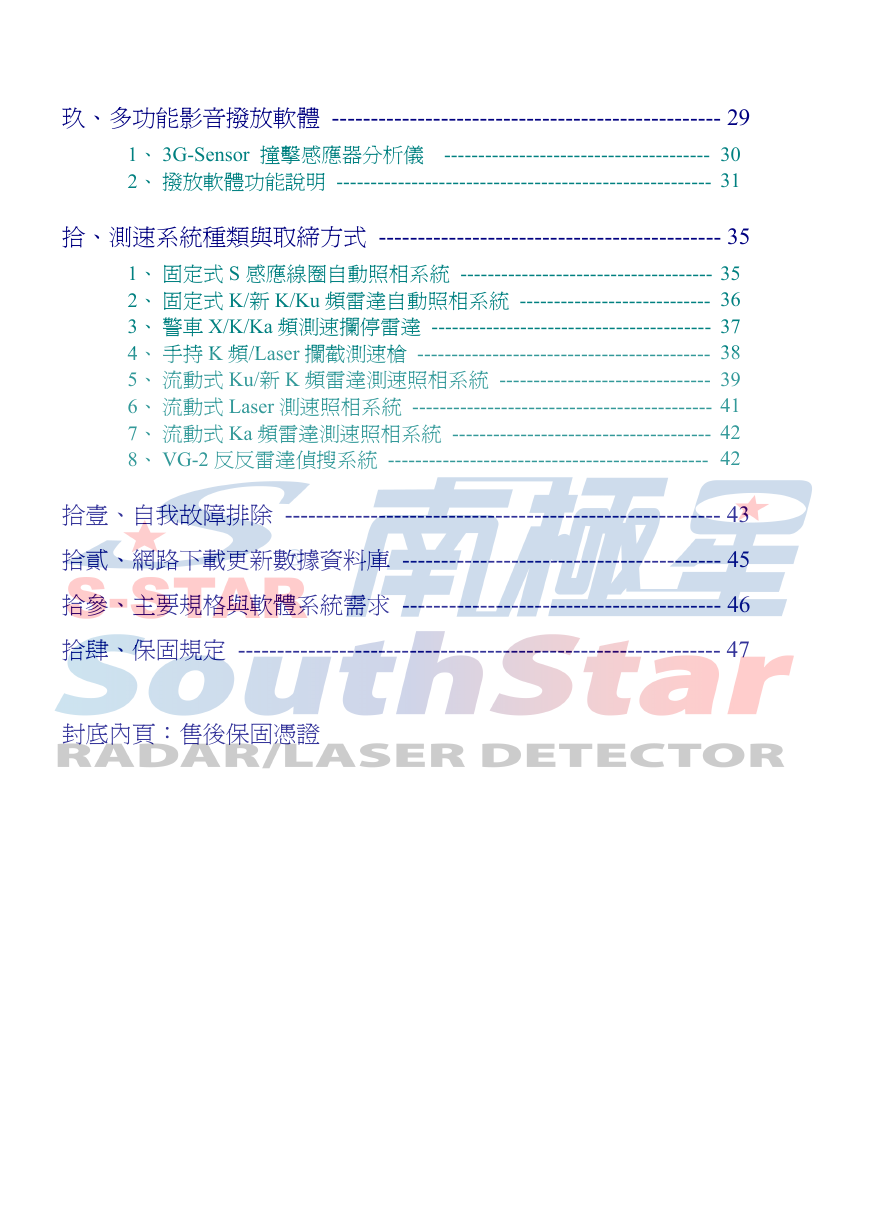

玖、多功能影音撥放軟體 -------------------------------------------------- 29 1、 3G-Sensor 撞擊感應器分析儀 --------------------------------------- 30 2、撥放軟體功能說明 ------------------------------------------------------- 31 拾、測速系統種類與取締方式 -------------------------------------------- 35 1、固定式 S 感應線圈自動照相系統 ------------------------------------- 35 2、固定式 K/新 K/Ku 頻雷達自動照相系統 ---------------------------- 36 3、警車 X/K/Ka 頻測速攔停雷達 ----------------------------------------- 37 4、手持 K 頻/Laser 攔截測速槍 ------------------------------------------- 38 5、流動式 Ku/新 K 頻雷達測速照相系統 ------------------------------- 39 6、流動式 Laser 測速照相系統 -------------------------------------------- 41 7、流動式 Ka 頻雷達測速照相系統 -------------------------------------- 42 8、 VG-2 反反雷達偵搜系統 ----------------------------------------------- 42 拾壹、自我故障排除 -------------------------------------------------------- 43 拾貳、網路下載更新數據資料庫 ----------------------------------------- 45 拾參、主要規格與軟體系統需求 ----------------------------------------- 46 拾肆、保固規定 -------------------------------------------------------------- 47 封底內頁：售後保固憑證

使用合約使用合約首先非常感謝您選購南極星系列產品，也恭喜您做了獨具慧眼的最佳選擇。本公司自成立以來，一直致力於研發性能更優良的產品，並且提供更完善的售後服務。正因為每一台南極星雷達偵測器均使用百萬 HP 專業頻譜儀器檢測校正，並通過真正警方制式測速儀器測試與嚴格的品質把關，確保交付到消費者手上的商品均是高品質之優良產品，使的南極星系列產品成為市場上有口皆碑的產品。南極星不僅是高品質雷達偵測器的代言者，服務團隊的專業與熱忱更值得您的信賴，再次感謝您的肯定與惠顧，若本公司之產品與服務有未盡周全之處也希望您不吝給予指教，期盼每一位駕駛人都能快快樂樂出門、平平安安回家。在貴客戶使用本產品以前，請先閱讀以下產品使用與服務責任，若貴客戶不同意以下合約內容，應立即將全套產品退回原購買處，否則視同貴客戶同意本合約之全部內容。產品使用責任本產品為結合行車影音記錄器與汽車安全警示器多功能產品，除了擁南極星最專業測速雷達超強測距能力外，在提供精準測速照相提醒功能同時，與內部行車影像紀錄器【黑盒子】分享衛星訊號，可即時記錄車輛行進影像與聲音外，並同時紀錄車輛行駛的時間，軌跡，速度，方向，位置等，並可投射到 Google 地圖，讓您完全掌握車輛全程行駛記錄。雷達偵測器可針對大部分測速儀器提供有效的警示效果，但並非 100﹪萬能，提醒駕駛人勿利用本產品過分違規超速。如駕駛人裝用本產品仍有超速駕駛行為，以致遭受處罰或是其他損失，既由駕駛人自行負責，本公司將不負擔任何責任與損失。本公司提供產品購買人自買受日起一年內免費維修或瑕疵品更換服務，但僅限於正常使用狀況下所產品之損壞，凡以人為或不可預期之方式破壞機體，或是自行拆裝機身者，則買受人自動放棄本公司所提供之免費保固服務，且本公司有權決定是否對該項產品進行維修服務。產品服務責任 PP.. 11

恐有故障之虞。請排除水平安裝方式。能造成短路，燒毀。使用前應注意事項為了安全正確的使用本產品，請務必詳讀並充分理解有關注意事項與產品特性。請絕對不要使用本說明書規定以外的操作方法，否則因此造成發生的事故，本公司概不負責。電源、電源線的使用請勿使用規格以外【DC 12V】的電壓。請勿移除車外主機電源線上保險絲盒，GPS 衛星雷達行車影像紀錄器主機之點煙器供應電源插頭請勿任意改裝分解，並且使用 3A 以下之保險絲，以免造成故障，電線異常發熱及火災。避免造成電源線破損或彎曲變形，否則可能導致漏電、短路以及火災。安裝與操作時注意事項本產品為超高頻之精密衛星雷達行車影像紀錄器，安裝時注意勿墜地與撞擊，否則車外雷達接收主機【選購品】為立式設計模式，採豎立方式效能可達到最佳測距，車外雷達接收主機【選購品】電源線安裝時請注意正負極性分別，極性安裝錯誤可 GPS 衛星天線【選購品】與衛星雷達行車影像紀錄器主機之訊號連結線僅能插入主機上 ANT 插槽，插入錯誤之插座將有導致 GPS 天線連結孔斷裂、故障。 GPS 衛星雷達行車影像紀錄器主機操作時請保持乾燥，否則可能導致漏電、故障。汽車行進間盡量不要操作機器，否則可能導致交通事故的發生。請注意本機的工作溫度範圍【-25 ~ +800C】。超過此工作溫度可能會成機器故障。 PP.. 22

禁止自行拆解、改裝本機器是精密的電子產品，分解或改造將可能導致故障，請勿自行拆裝改造。本機器背面所貼序號條碼及認證標籤請勿撕毀，以保障日後保固維修。任意撕毀機身背側序號條碼及認證標籤，或是自行拆裝本產品造成故障者，本公司有權拒絕維修該故障產品。日常保養清潔機器外殼時，請使用軟布或是化妝紙擦拭。請勿使用化學藥劑擦拭機器，擦拭時請關閉電源。本產品具備專利智慧型電源自我管理檢測系統。若是發現產品開機後有任何異常現象，請參照本使用手冊上自我故障排除程序排除故障狀況，若仍無法排除故障狀況請立刻與各地經銷商或是本公司聯繫。機器異常時的對策感覺有發熱、發臭、發煙等異常現象時，請立即停止使用本機器，並拔除供應電源，並立即與經銷商聯絡。若是繼續使用，可能導致斷電與火災。 PP.. 33

功能上之限制南極星行車影音紀錄器能夠忠實紀錄下行車相關數據，由於記憶卡有容量上的限制，當記憶卡容量飽和後，系統會自動覆蓋先前記錄下的檔案，請自行備份好需要保存的紀錄檔案；請避免於記憶卡當中存儲不相關的檔案，否則可能有發生系統無法正常儲存影像之虞。建議使用者定期格式化記憶卡，避免長時間重覆讀寫造成檔案系統損壞。本產品不支援記憶卡熱拔插功能，請關閉電源後拔插卡片。本產品雖然可針對國內警方所擁有絕大部分的測速系統提供良好的預先警示功能，但雷達偵測器並非 100%萬能，除了確實了解本產品所有功能之外，駕駛人也必須養成正確的使用習慣，並且熟悉警方使用測速系統的取締方式，才能發揮本產品最大的功效。雷達偵測器的偵測距離會隨當時環境、路況與測速系統架設方式而改變。系統架設高度、方向、角度以及設定發射功率【強弱波】對於本產品測距影響甚鉅，而前方有大型車輛阻擋可能導致接收距離減短，此乃正常現象，並非故障。車外接收主機之雷達接收部必須朝車輛行進的方向，且前方不可有金屬物品阻擋，否則會嚴重影響收訊距離。車外接收主機之內建雷射接收器前方不可被任何可遮蔽光線物品阻擋、否則無法接收雷射槍光束。本產品採用 GPS 全球衛星定位系統提供固定式測速照相系統架設地點警示功能，本公司會隨時更新資料庫供使用者下載更新。但仍有可能有少部分新增之固定測速桿有未警示或是已經移除仍出現警示時，應儘速回報本公司或至本公司網站登錄回報，本公司會立即更新資料庫，避免漏接與誤報情形。【回報傳真專線 886-2-86616222；登錄回報網頁 http://www.southstar.com.tw/gps.htm】本產品為為全功能雷達偵測器，請勿與其他雷達偵測器產品一併使用，否則會影響本機器的正常收訊、亦可能發生交互干擾現象之虞。與測速雷達頻率相近的電波亦可能為機器所接收，例如便利超商與銀行所使用的電動門感應器、電信局發射站、車流量計數器、港口以及航空站…所發出的電波，此乃正常現象，並非故障。 PP.. 44

產品之構成本產品包含以下配件衛星行車影像紀錄器一台行車紀錄器電源線一條 USB 下載傳輸線一條主機固定吸盤架或磁鐵 MicroSD 卡與轉接卡家用 12V 電源供應器若選購車外雷達/雷射接收器搭配使用者，另外包含以下配件車外雷達/雷射接收主機車外主機電源線一條車外主機固定配件組 ※ 訂購客服專線：+886-2-86618666 ※ 訂購傳真專線：+886-2-86616222 PP.. 55

認識 GPS 全球衛星定位系統何謂 GPS 全球衛星定位系統 GPS 全球衛星定位系統是美國國防部開發與運作的系統，GPS 衛星繞行於地球上空兩萬一千公里高度，GPS 衛星雷達利用三組或三組以上之 GPS 衛星所發出的不同訊號，再利用三角法方式計算車輛目前位置。GPS 衛星雷達最多可同時接收到 12 顆 GPS 衛星所傳送之訊號。影響 GPS 衛星訊號之因素全球定位系統之衛星訊號由美國 NASA 追控中心控制精準度，而天候狀況、太陽風暴、流星雨都會影響衛星訊號正常接收，如發現 GPS 衛星雷達無法正常接收到衛星訊號，可上台北市天文台網站 http://www.tam.gob.tw 或是美國太空總署 NASA 網站 http://www.nasa.gov 查詢。無法取得 GPS 衛星訊號之地點 ▲在隧道、地下室或建築物內停車場 ▲在眾多高樓建築物區 ▲在立體道路下層 ▲在茂密樹林區 PP.. 66
