UML考试总结 UML建模与概念简答题——> UML方法>图类型>文本/图形@用例==>类元理解 UML建模与软件设计题——>APP用例图、API活动图、Web部署图的设计 UML建模与编程实现——>播放序列图、业务类图、订单活动图的实现 一、UML概念与简答题 4×4 16' 1. UML图类型： 静态结构图：类图、对象图、构件图、部署图、包图 动态行为图：用例图、顺序图、通信图、活动图、状态机图 2. 用例叙述的要素： 用例的编号、 用例名、参与者、前置条件、后置条件、事件流程 3. 类元的类型 类、接口、用例、参与者、关联等 4. UML建模的主要方法? 简述UML建模的主要方法？ 简述用例叙述的要素？ 简述类元的类型 简述行为建模主要采用的UML图类型？ 二、UML建模与软件设计题 14×3 42' 1. 根据给出的界面画用例图。参考P54页：图书借阅用例图 2. 根据给出的界面画活动图。参考P216页：图11.34 3. 根据给出的界面画部署图。参考P311页：图14.37（考试原题） 根据图1手机设备的用户接口信息，绘制出该APP的用例图 根据图2微机设备的用户接口信息，绘制出该APP的活动图 

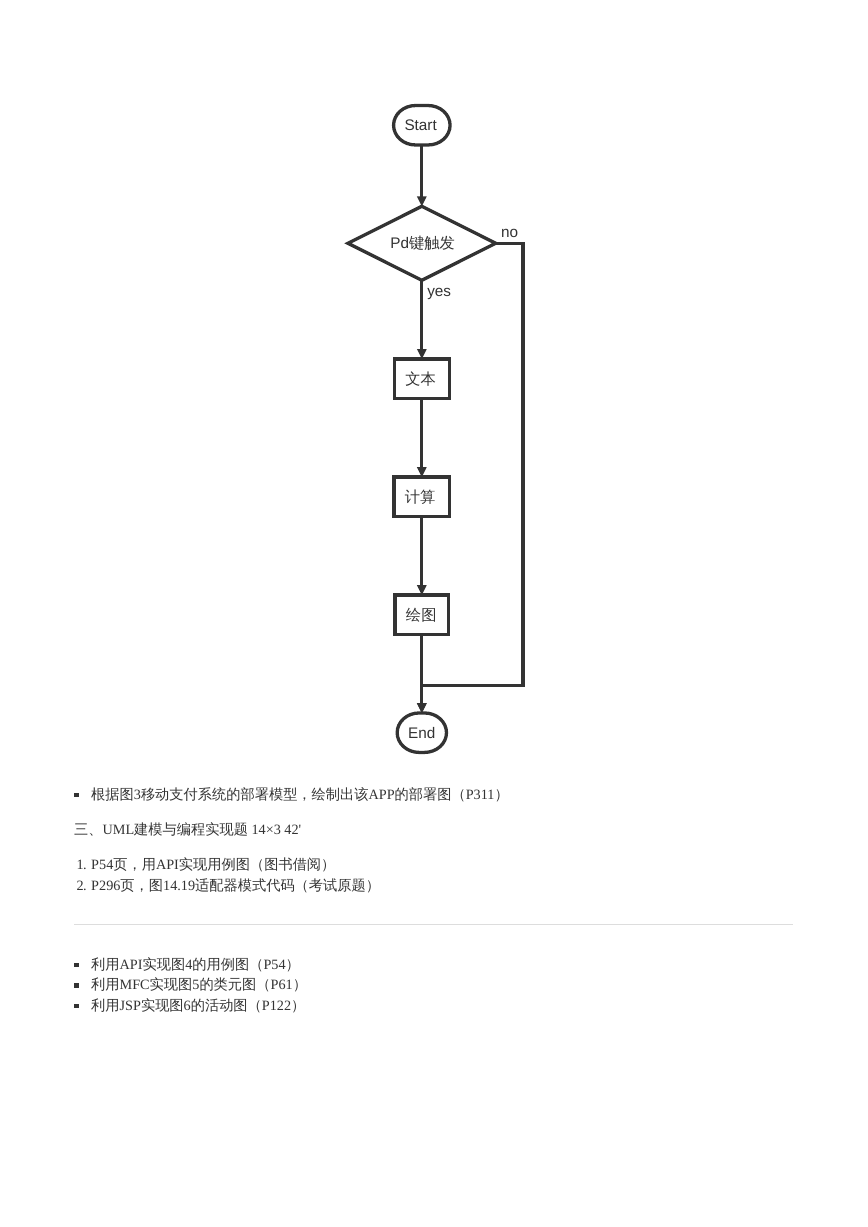

Start Pd键触发 no yes 文本 计算 绘图 End 根据图3移动支付系统的部署模型，绘制出该APP的部署图（P311） 三、UML建模与编程实现题 14×3 42' 1. P54页，用API实现用例图（图书借阅） 2. P296页，图14.19适配器模式代码（考试原题） 利用API实现图4的用例图（P54） 利用MFC实现图5的类元图（P61） 利用JSP实现图6的活动图（P122）
