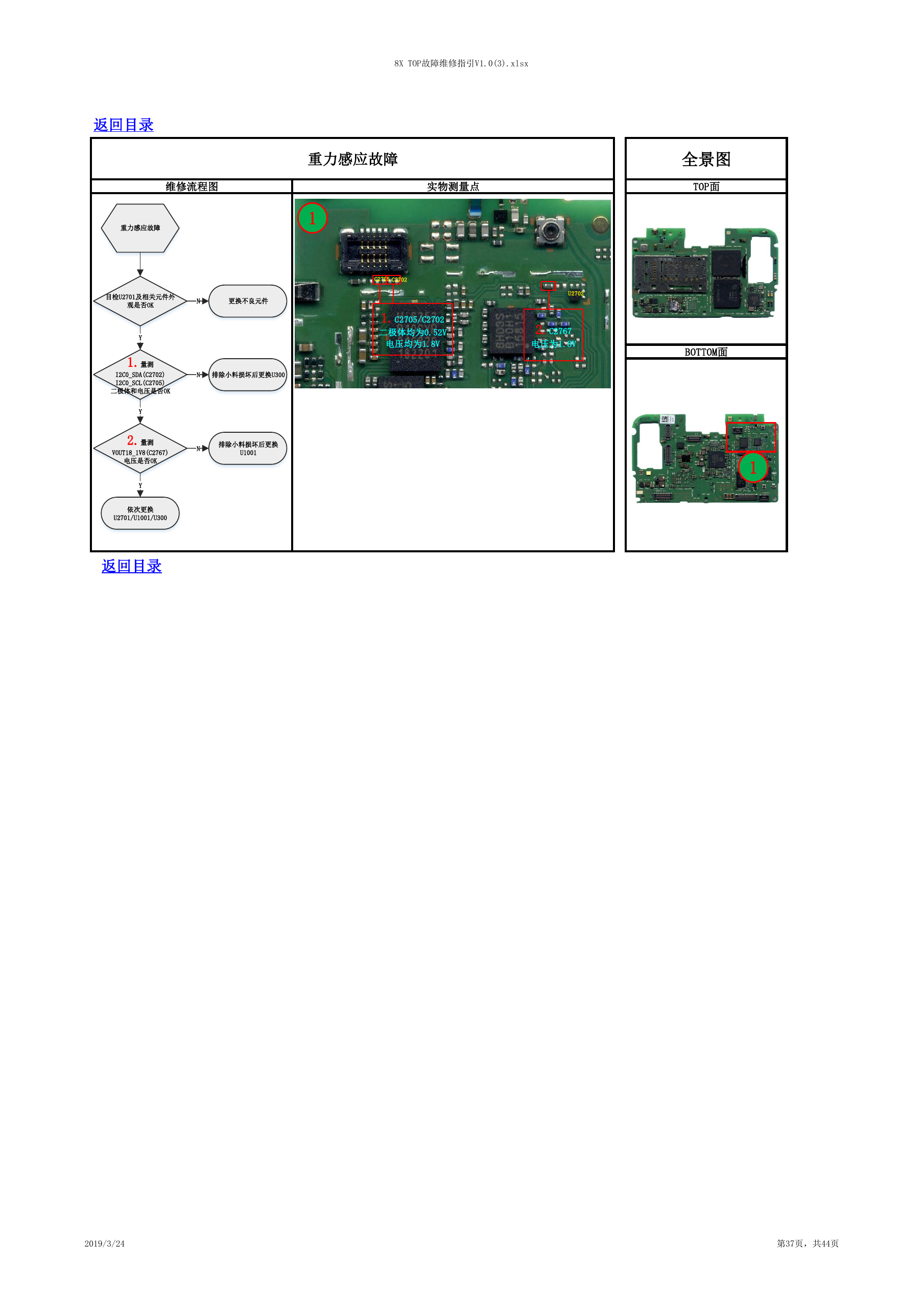

8X TOP故障维修指引V1.0(3).xlsx 返回目录 重力感应故障 维修流程图 实物测量点 1 C2705 C2702 1.C2705/C2702 二极体均为0.52V 电压均为1.8V U2702 2.C2767 电压为1.8V 返回目录 全景图 TOP面 BOTTOM面 1 2019/3/24 第37页，共44页 重力感应故障目检U2701及相关元件外观是否OK更换不良元件NNY1.量测I2C0_SDA(C2702)I2C0_SCL(C2705)二极体和电压是否OKY排除小料损坏后更换U1001N依次更换U2701/U1001/U300Y2.量测VOUT18_1V8(C2767)电压是否OK排除小料损坏后更换U300
