MFC框架窗口界面设计.ppt

发布时间：2022-05-29 发布人：admin 分类：说明书 资料大小：1.04M 资料格式：ppt 举报 版权申诉
第1页 / 共58页
第2页 / 共58页
第3页 / 共58页
第4页 / 共58页
第5页 / 共58页
第6页 / 共58页
第7页 / 共58页
第8页 / 共58页
资料共58页，剩余部分请下载后查看

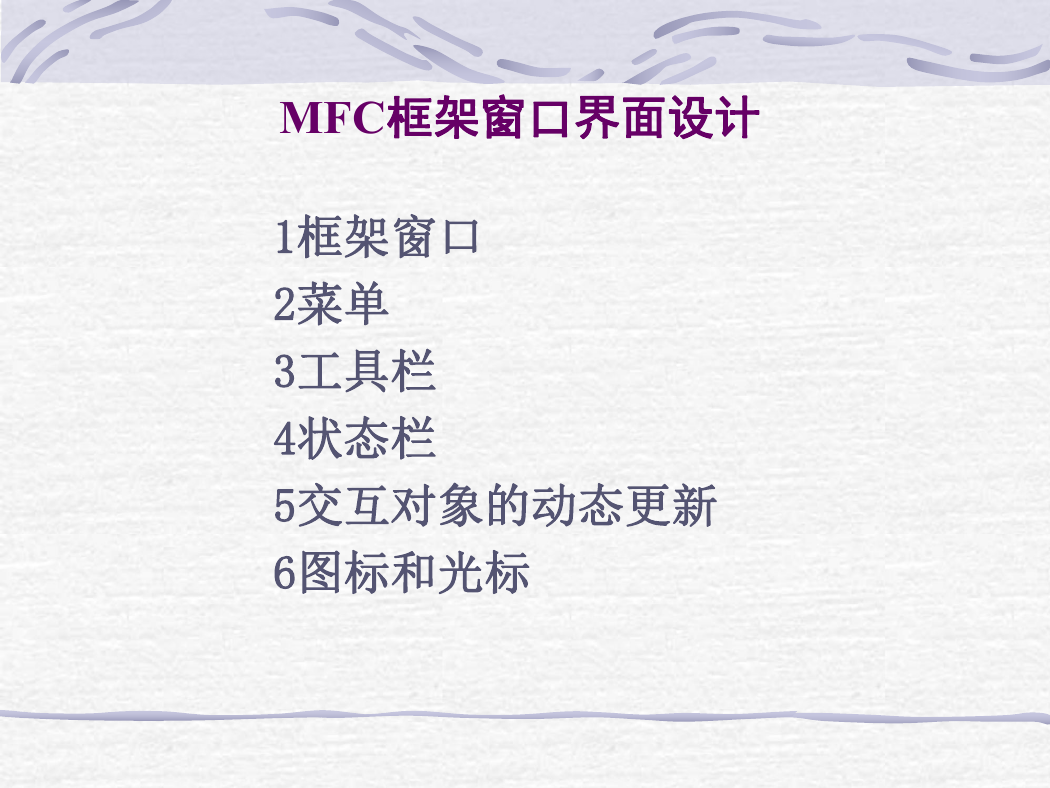

    MFC框架窗口界面设计 1框架窗口 2菜单 3工具栏 4状态栏 5交互对象的动态更新 6图标和光标

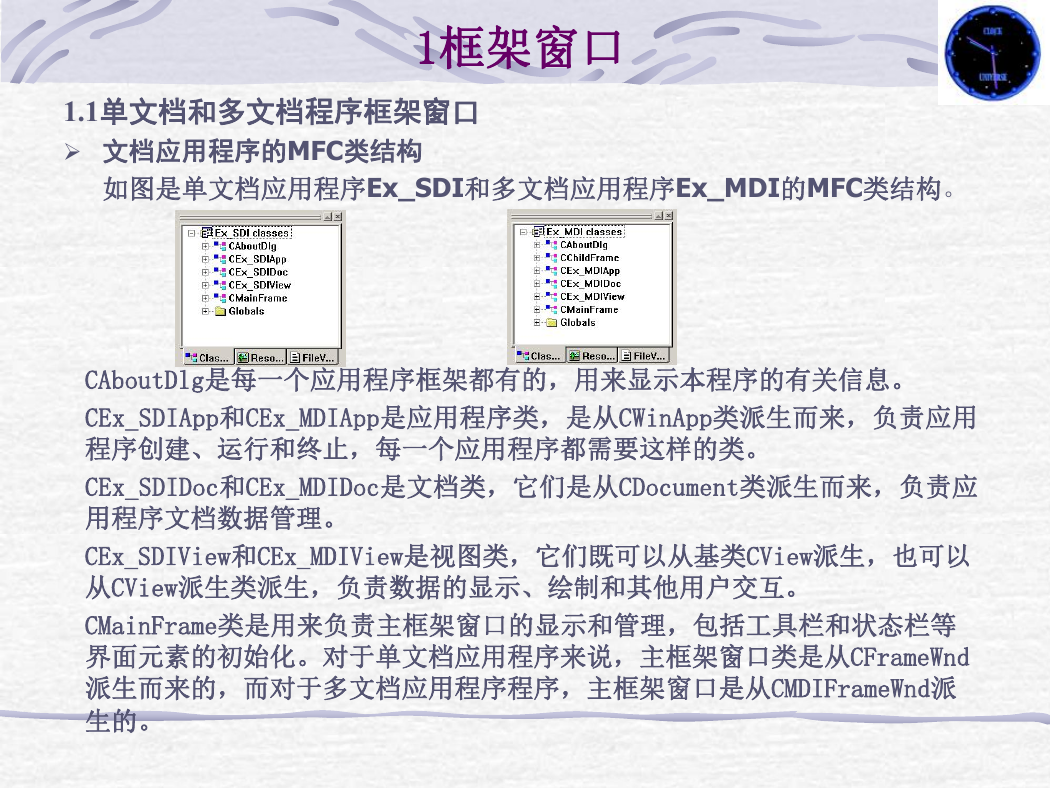

    1框架窗口 1.1单文档和多文档程序框架窗口 Ø 文档应用程序的MFC类结构 如图是单文档应用程序Ex_SDI和多文档应用程序Ex_MDI的MFC类结构。 CAboutDlg是每一个应用程序框架都有的，用来显示本程序的有关信息。 CEx_SDIApp和CEx_MDIApp是应用程序类，是从CWinApp类派生而来，负责应用 程序创建、运行和终止，每一个应用程序都需要这样的类。 CEx_SDIDoc和CEx_MDIDoc是文档类，它们是从CDocument类派生而来，负责应 用程序文档数据管理。 CEx_SDIView和CEx_MDIView是视图类，它们既可以从基类CView派生，也可以 从CView派生类派生，负责数据的显示、绘制和其他用户交互。 CMainFrame类是用来负责主框架窗口的显示和管理，包括工具栏和状态栏等 界面元素的初始化。对于单文档应用程序来说，主框架窗口类是从CFrameWnd 派生而来的，而对于多文档应用程序程序，主框架窗口是从CMDIFrameWnd派 生的。

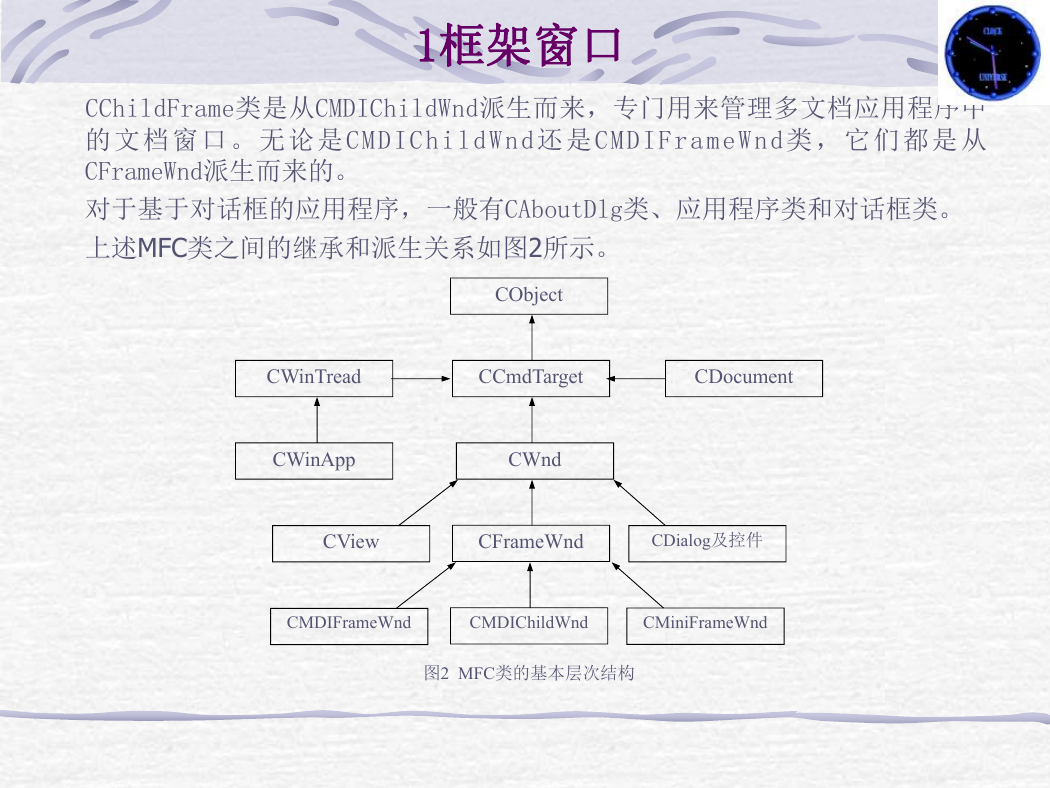

    1框架窗口 CChildFrame类是从CMDIChildWnd派生而来，专门用来管理多文档应用程序中 的 文 档 窗 口 。 无 论 是 C M D I C h i l d W n d 还 是 C M D I F r a m e W n d 类 ， 它 们 都 是 从 CFrameWnd派生而来的。 对于基于对话框的应用程序，一般有CAboutDlg类、应用程序类和对话框类。 上述MFC类之间的继承和派生关系如图2所示。 CObject CWinTread CCmdTarget CDocument CWinApp CWnd CView CFrameWnd CDialog及控件 CMDIFrameWnd CMDIChildWnd CMiniFrameWnd 图2 MFC类的基本层次结构

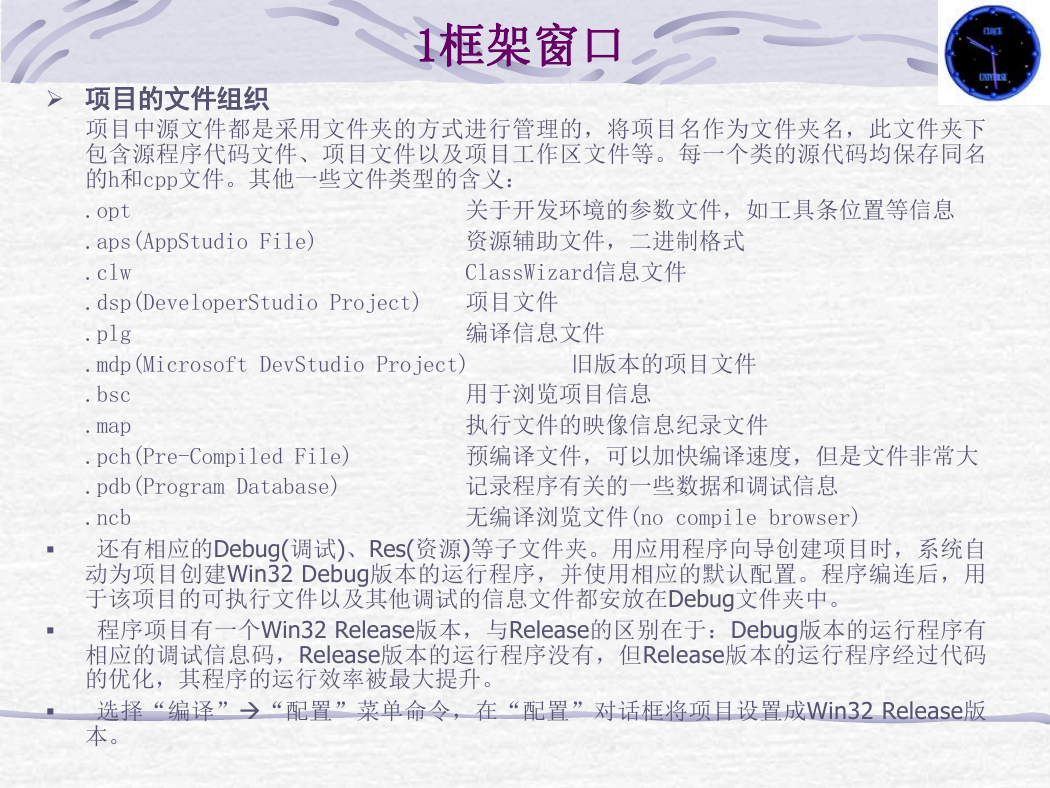

    Ø 项目的文件组织 1框架窗口 § § § 编译信息文件 旧版本的项目文件 关于开发环境的参数文件，如工具条位置等信息 资源辅助文件，二进制格式 ClassWizard信息文件 项目中源文件都是采用文件夹的方式进行管理的，将项目名作为文件夹名，此文件夹下 包含源程序代码文件、项目文件以及项目工作区文件等。每一个类的源代码均保存同名 的h和cpp文件。其他一些文件类型的含义： .opt .aps(AppStudio File) .clw .dsp(DeveloperStudio Project) 项目文件 .plg .mdp(Microsoft DevStudio Project) .bsc .map .pch(Pre-Compiled File) .pdb(Program Database) .ncb 还有相应的Debug(调试)、Res(资源)等子文件夹。用应用程序向导创建项目时，系统自 动为项目创建Win32 Debug版本的运行程序，并使用相应的默认配置。程序编连后，用 于该项目的可执行文件以及其他调试的信息文件都安放在Debug文件夹中。 程序项目有一个Win32 Release版本，与Release的区别在于：Debug版本的运行程序有 相应的调试信息码，Release版本的运行程序没有，但Release版本的运行程序经过代码 的优化，其程序的运行效率被最大提升。 选择“编译”“配置”菜单命令，在“配置”对话框将项目设置成Win32 Release版 本。 用于浏览项目信息 执行文件的映像信息纪录文件 预编译文件，可以加快编译速度，但是文件非常大 记录程序有关的一些数据和调试信息 无编译浏览文件(no compile browser)

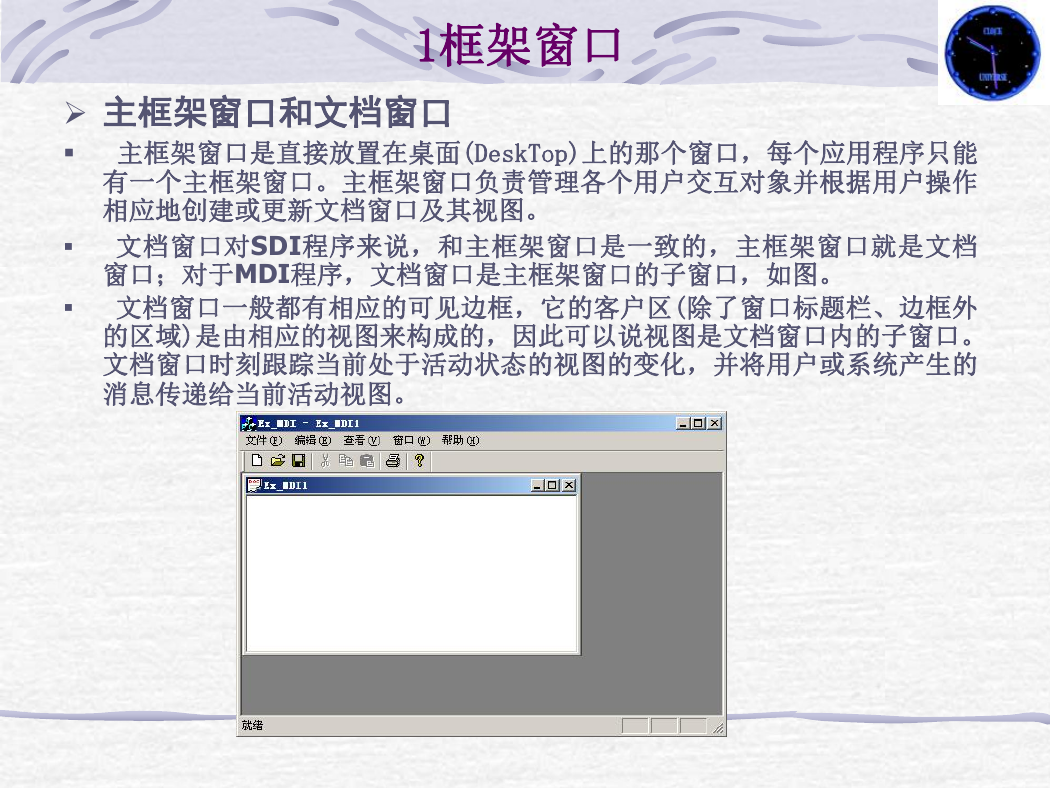

    1框架窗口 § Ø 主框架窗口和文档窗口 § 主框架窗口是直接放置在桌面(DeskTop)上的那个窗口，每个应用程序只能 有一个主框架窗口。主框架窗口负责管理各个用户交互对象并根据用户操作 相应地创建或更新文档窗口及其视图。 文档窗口对SDI程序来说，和主框架窗口是一致的，主框架窗口就是文档 窗口；对于MDI程序，文档窗口是主框架窗口的子窗口，如图。 文档窗口一般都有相应的可见边框，它的客户区(除了窗口标题栏、边框外 的区域)是由相应的视图来构成的，因此可以说视图是文档窗口内的子窗口。 文档窗口时刻跟踪当前处于活动状态的视图的变化，并将用户或系统产生的 消息传递给当前活动视图。 §

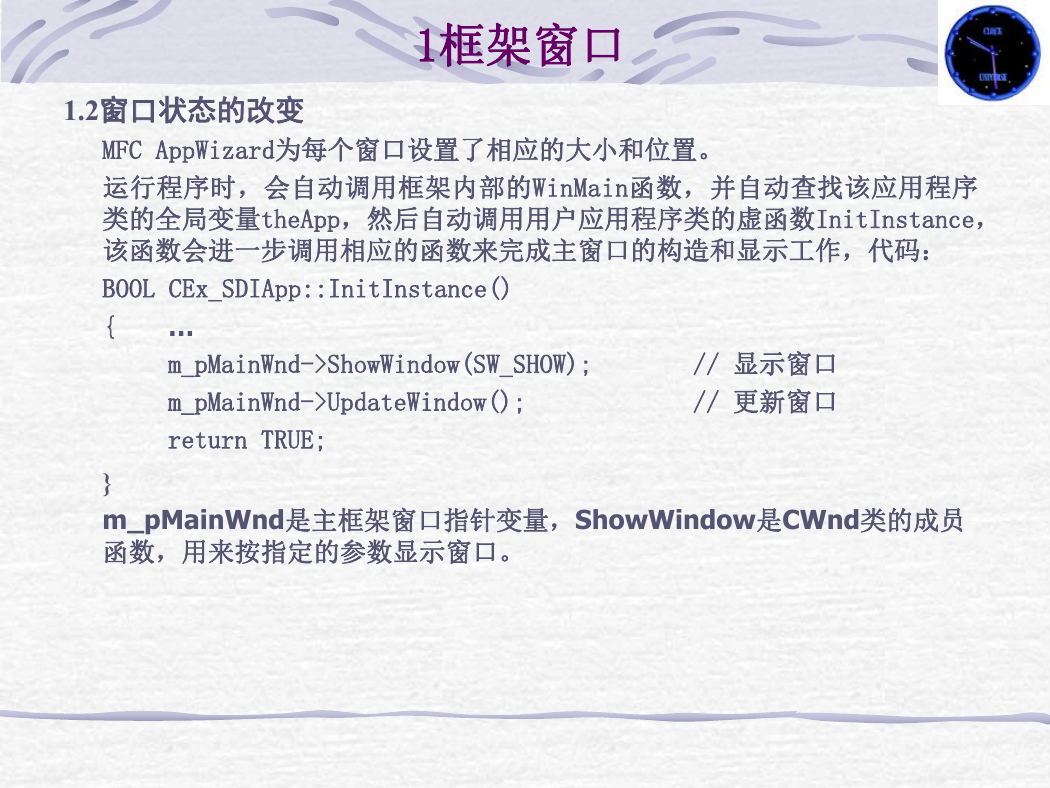

    1框架窗口 1.2窗口状态的改变 MFC AppWizard为每个窗口设置了相应的大小和位置。 运行程序时，会自动调用框架内部的WinMain函数，并自动查找该应用程序 类的全局变量theApp，然后自动调用用户应用程序类的虚函数InitInstance， 该函数会进一步调用相应的函数来完成主窗口的构造和显示工作，代码： BOOL CEx_SDIApp::InitInstance() { … m_pMainWnd->ShowWindow(SW_SHOW); m_pMainWnd->UpdateWindow(); return TRUE; // 显示窗口 // 更新窗口 } m_pMainWnd是主框架窗口指针变量，ShowWindow是CWnd类的成员 函数，用来按指定的参数显示窗口。

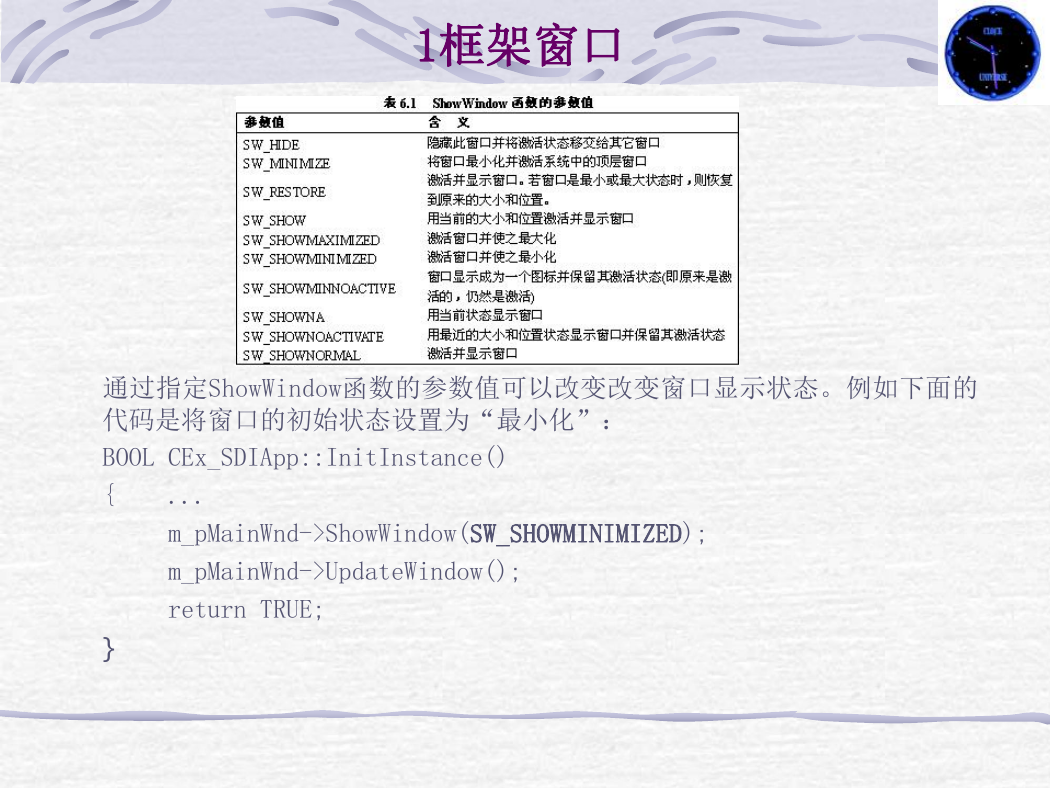

    1框架窗口 通过指定ShowWindow函数的参数值可以改变改变窗口显示状态。例如下面的 代码是将窗口的初始状态设置为“最小化”： BOOL CEx_SDIApp::InitInstance() { ... m_pMainWnd->ShowWindow(SW_SHOWMINIMIZED); m_pMainWnd->UpdateWindow(); return TRUE; }

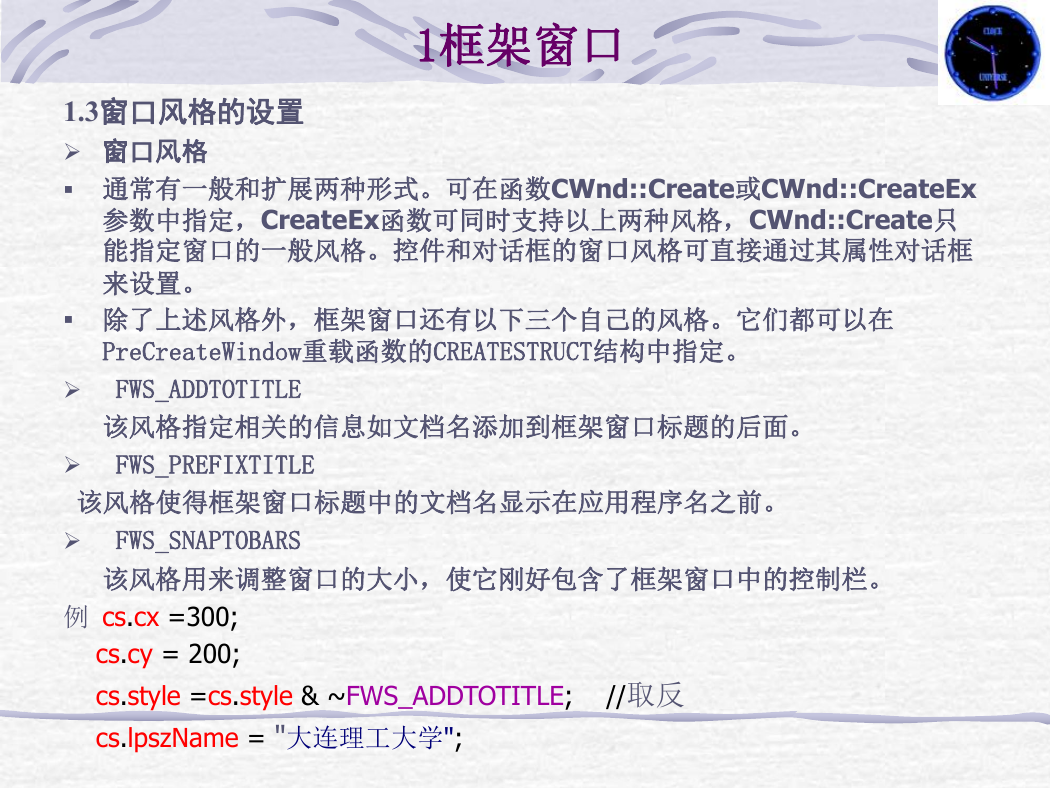

    1框架窗口 1.3窗口风格的设置 Ø 窗口风格 § 通常有一般和扩展两种形式。可在函数CWnd::Create或CWnd::CreateEx 参数中指定，CreateEx函数可同时支持以上两种风格，CWnd::Create只 能指定窗口的一般风格。控件和对话框的窗口风格可直接通过其属性对话框 来设置。 § 除了上述风格外，框架窗口还有以下三个自己的风格。它们都可以在 PreCreateWindow重载函数的CREATESTRUCT结构中指定。 Ø FWS_ADDTOTITLE 该风格指定相关的信息如文档名添加到框架窗口标题的后面。 Ø FWS_PREFIXTITLE 该风格使得框架窗口标题中的文档名显示在应用程序名之前。 Ø FWS_SNAPTOBARS 该风格用来调整窗口的大小，使它刚好包含了框架窗口中的控制栏。 例 cs.cx =300; cs.cy = 200; cs.style =cs.style & ~FWS_ADDTOTITLE; //取反 cs.lpszName = "大连理工大学";
