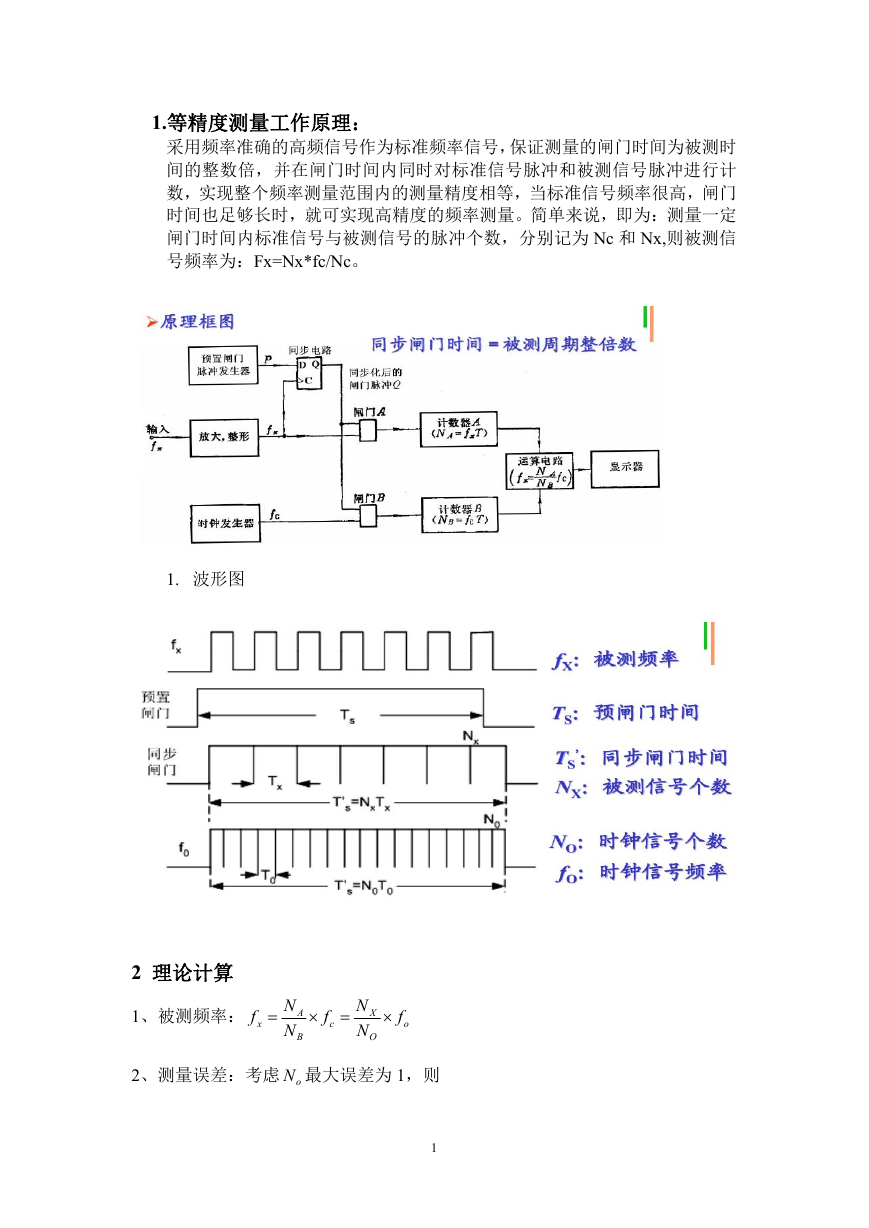

1.等精度测量工作原理：采用频率准确的高频信号作为标准频率信号，保证测量的闸门时间为被测时间的整数倍，并在闸门时间内同时对标准信号脉冲和被测信号脉冲进行计数，实现整个频率测量范围内的测量精度相等，当标准信号频率很高，闸门时间也足够长时，就可实现高精度的频率测量。简单来说，即为：测量一定闸门时间内标准信号与被测信号的脉冲个数，分别记为 Nc 和 Nx,则被测信号频率为：Fx=Nx*fc/Nc。 1. 波形图 2 理论计算 1、被测频率： f x  N N A B  f c  N N X O  f o 2、测量误差：考虑 oN 最大误差为 1，则 1

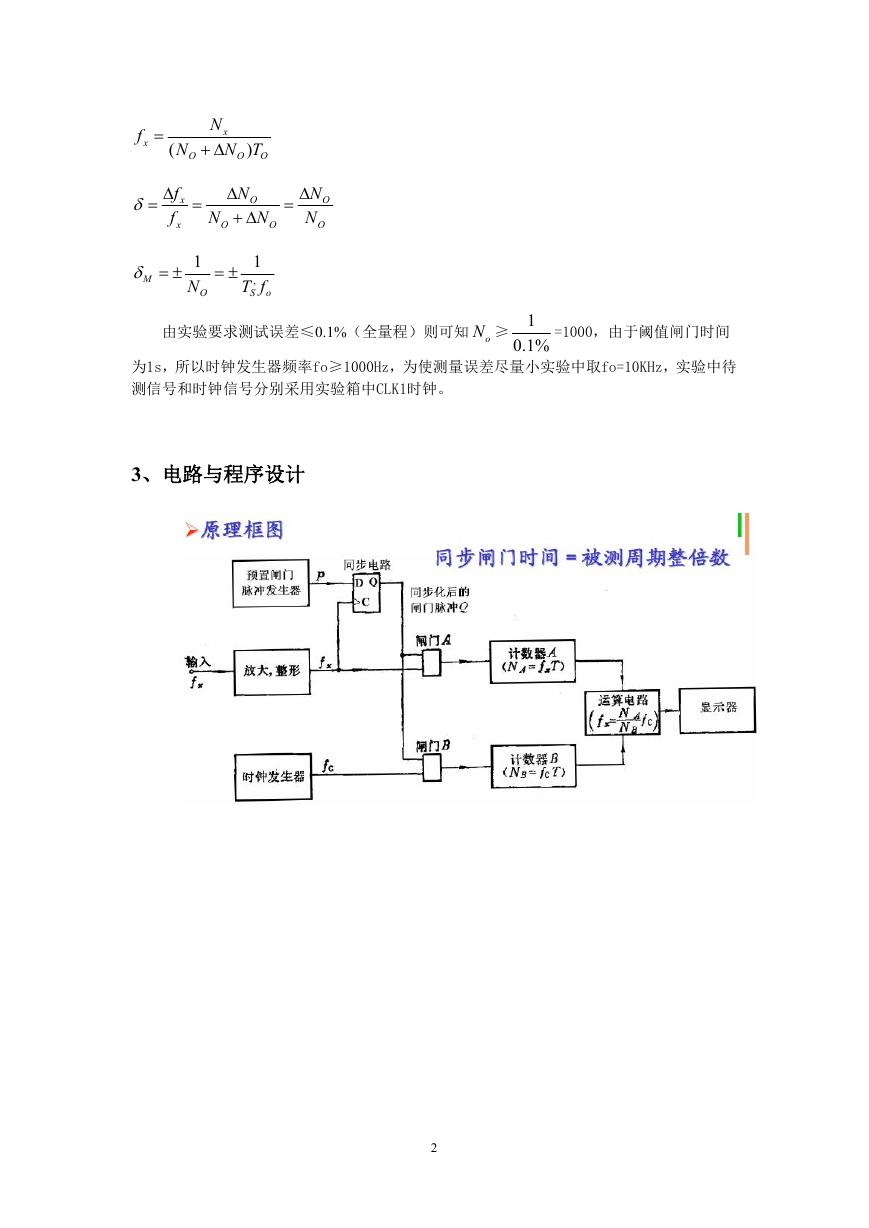

f x  N x ) TN  O O ( N O  x  f  f x N  O N  O O N  O N  N O  M 1 N O  1 , fT S o 由实验要求测试误差≤0.1%（全量程）则可知 oN ≥ 1 %1.0 =1000，由于阈值闸门时间为1s，所以时钟发生器频率fo≥1000Hz，为使测量误差尽量小实验中取fo=10KHz，实验中待测信号和时钟信号分别采用实验箱中CLK1时钟。 3、电路与程序设计 2
