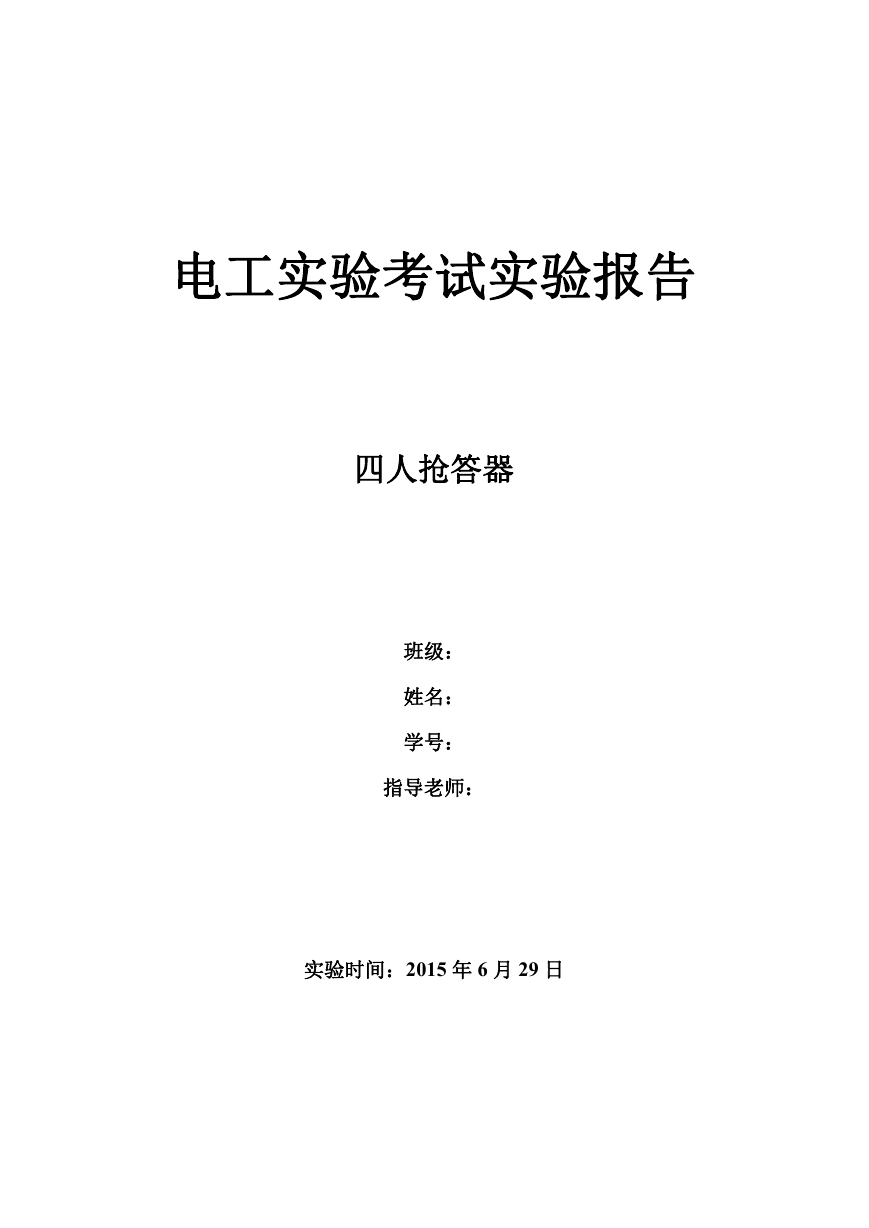

电工实验考试实验报告 四人抢答器 班级： 姓名： 学号： 指导老师： 实验时间：2015 年 6 月 29 日 

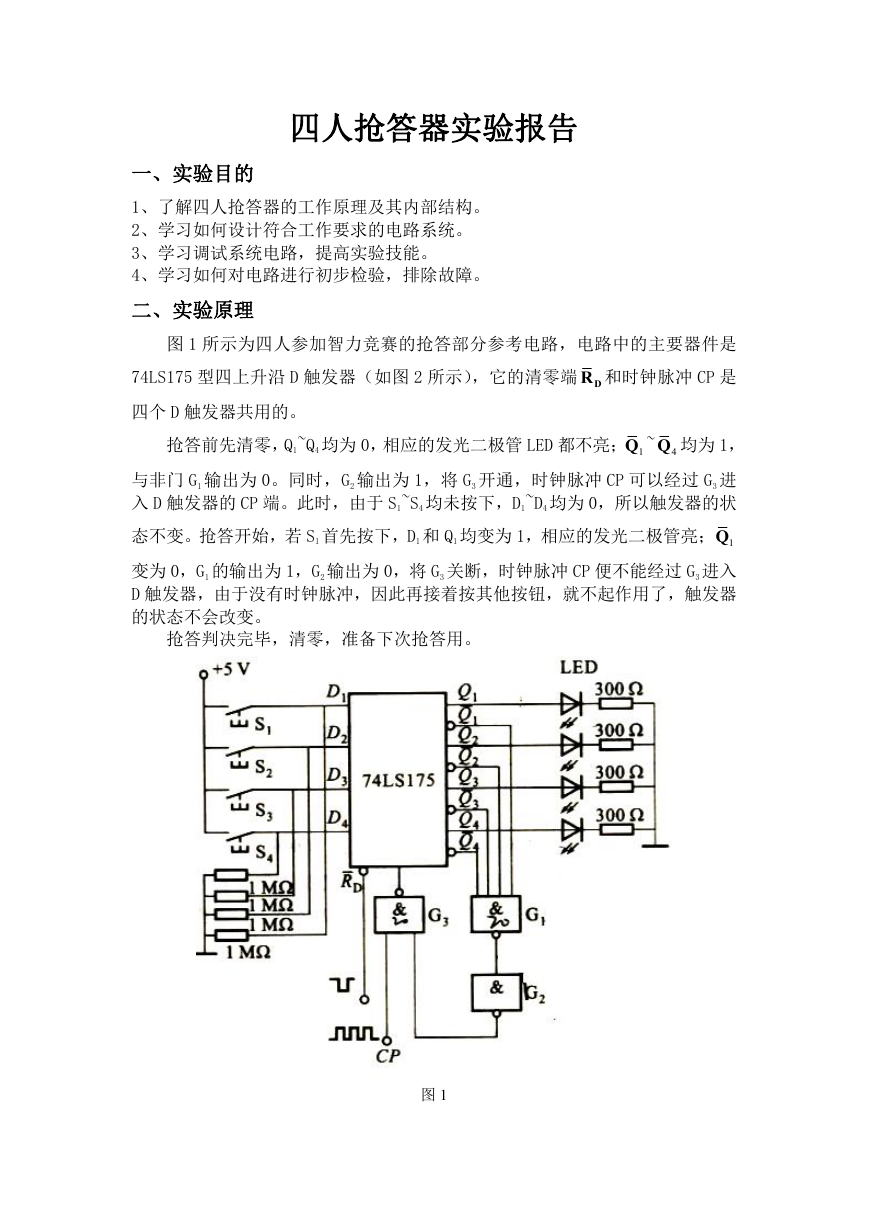

四人抢答器实验报告 一、实验目的 1、了解四人抢答器的工作原理及其内部结构。 2、学习如何设计符合工作要求的电路系统。 3、学习调试系统电路，提高实验技能。 4、学习如何对电路进行初步检验，排除故障。 二、实验原理 图 1 所示为四人参加智力竞赛的抢答部分参考电路，电路中的主要器件是 74LS175 型四上升沿 D 触发器（如图 2 所示），它的清零端 DR 和时钟脉冲 CP 是 四个 D 触发器共用的。 抢答前先清零，Q1~Q4 均为 0，相应的发光二极管 LED 都不亮； 1Q ~ 4Q 均为 1， 与非门 G1 输出为 0。同时，G2 输出为 1，将 G3 开通，时钟脉冲 CP 可以经过 G3 进 入 D 触发器的 CP 端。此时，由于 S1~S4 均未按下，D1~D4 均为 0，所以触发器的状 态不变。抢答开始，若 S1 首先按下，D1 和 Q1 均变为 1，相应的发光二极管亮； 1Q 变为 0，G1 的输出为 1，G2 输出为 0，将 G3 关断，时钟脉冲 CP 便不能经过 G3 进入 D 触发器，由于没有时钟脉冲，因此再接着按其他按钮，就不起作用了，触发器 的状态不会改变。 抢答判决完毕，清零，准备下次抢答用。 图 1 

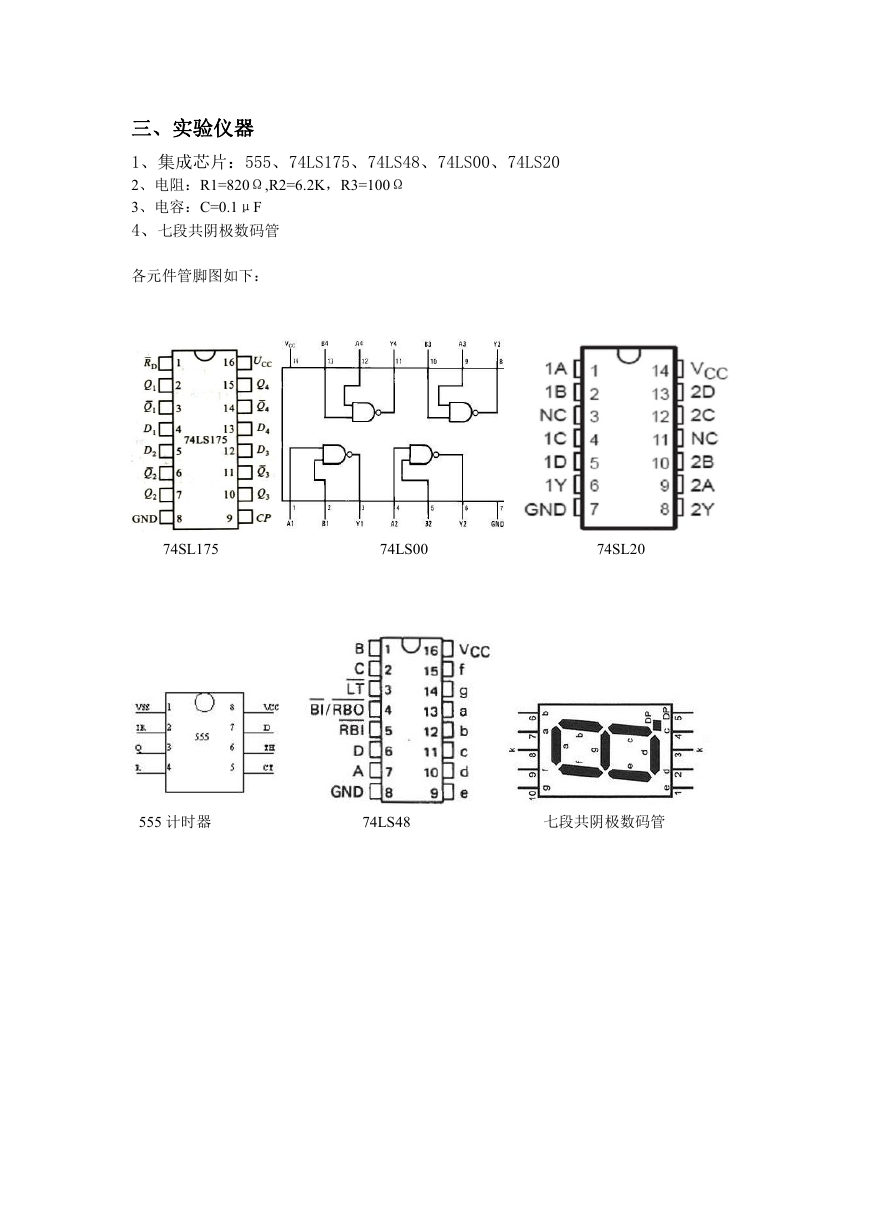

三、实验仪器 1、集成芯片：555、74LS175、74LS48、74LS00、74LS20 2、电阻：R1=820Ω,R2=6.2K，R3=100Ω 3、电容：C=0.1μF 4、七段共阴极数码管 各元件管脚图如下： 74SL175 74LS00 74SL20 555 计时器 74LS48 七段共阴极数码管 

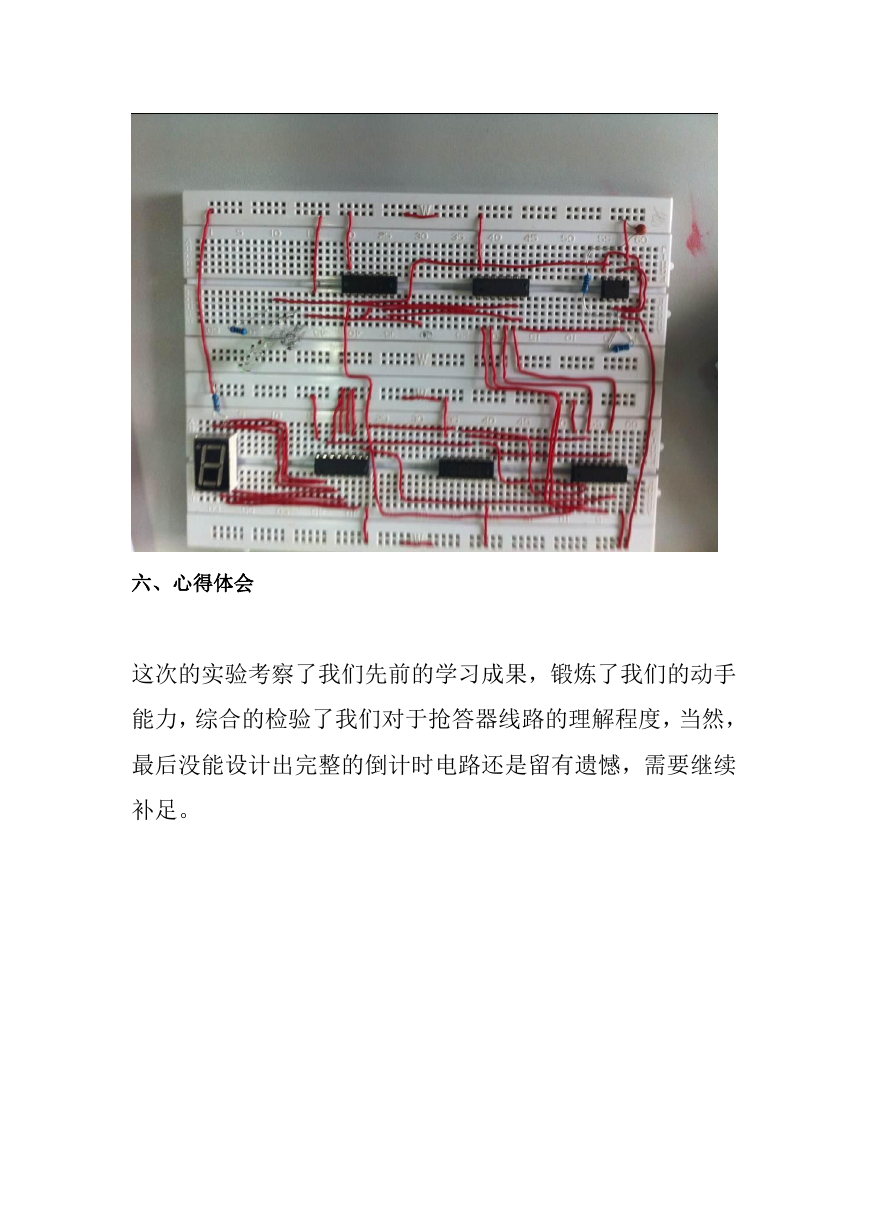

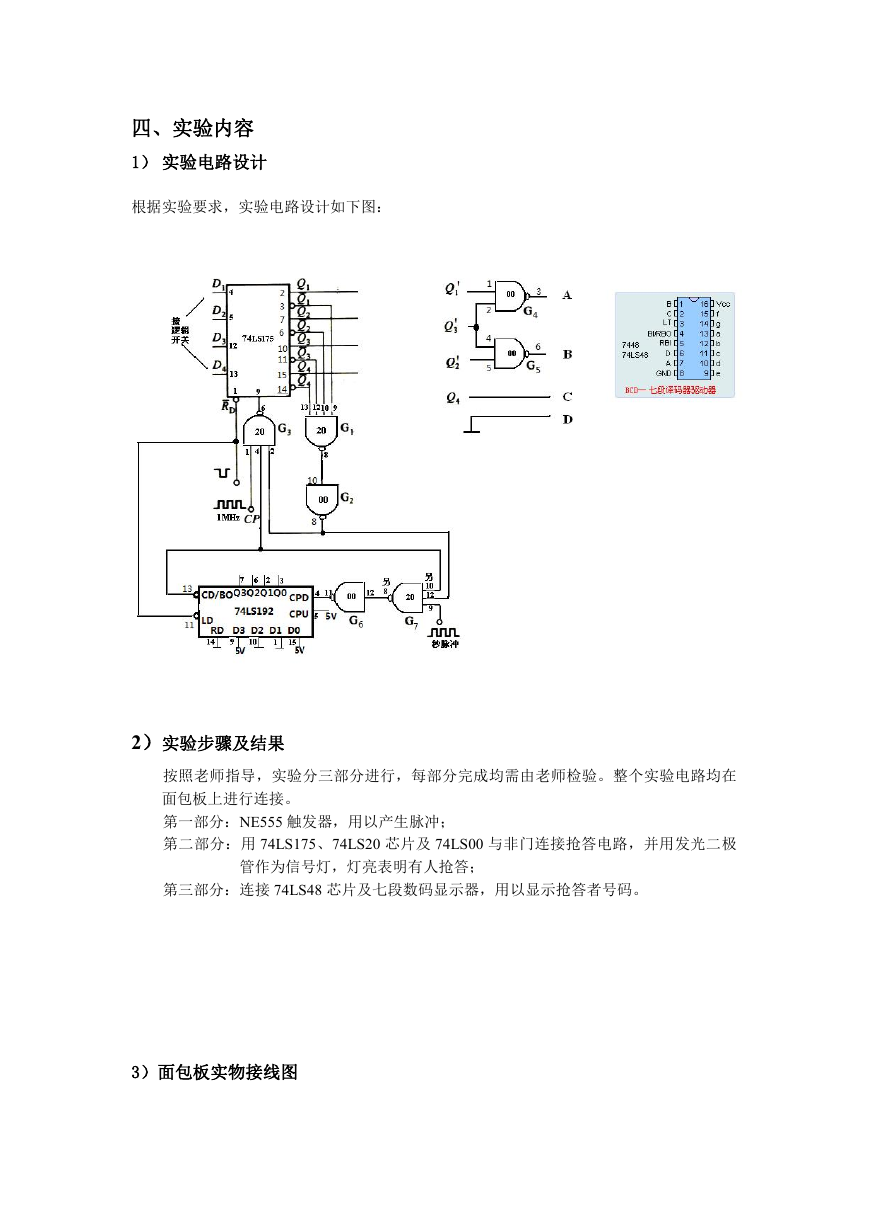

四、实验内容 1） 实验电路设计 根据实验要求，实验电路设计如下图： 2）实验步骤及结果 按照老师指导，实验分三部分进行，每部分完成均需由老师检验。整个实验电路均在 面包板上进行连接。 第一部分：NE555 触发器，用以产生脉冲； 第二部分：用 74LS175、74LS20 芯片及 74LS00 与非门连接抢答电路，并用发光二极 管作为信号灯，灯亮表明有人抢答； 第三部分：连接 74LS48 芯片及七段数码显示器，用以显示抢答者号码。 3）面包板实物接线图 

六、心得体会 这次的实验考察了我们先前的学习成果，锻炼了我们的动手 能力，综合的检验了我们对于抢答器线路的理解程度，当然， 最后没能设计出完整的倒计时电路还是留有遗憾，需要继续 补足。
