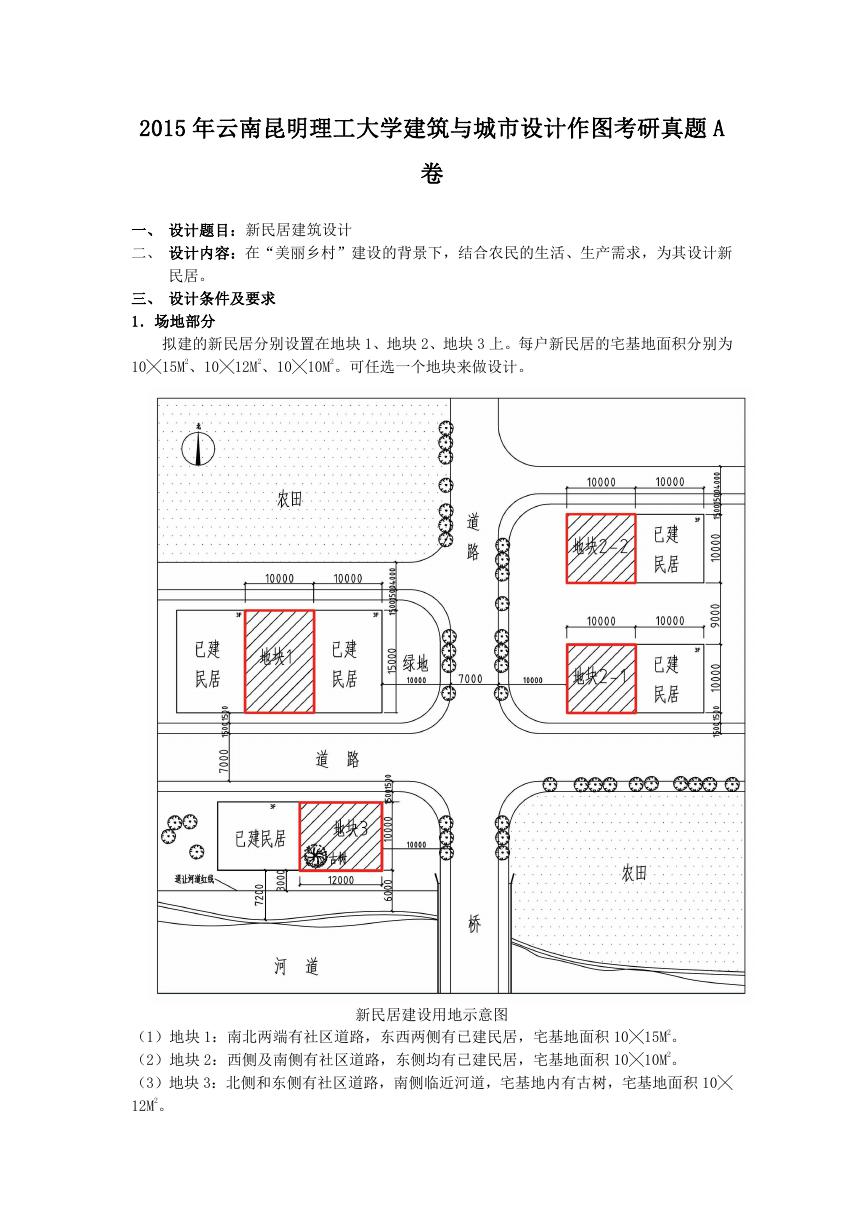

第1页 / 共2页

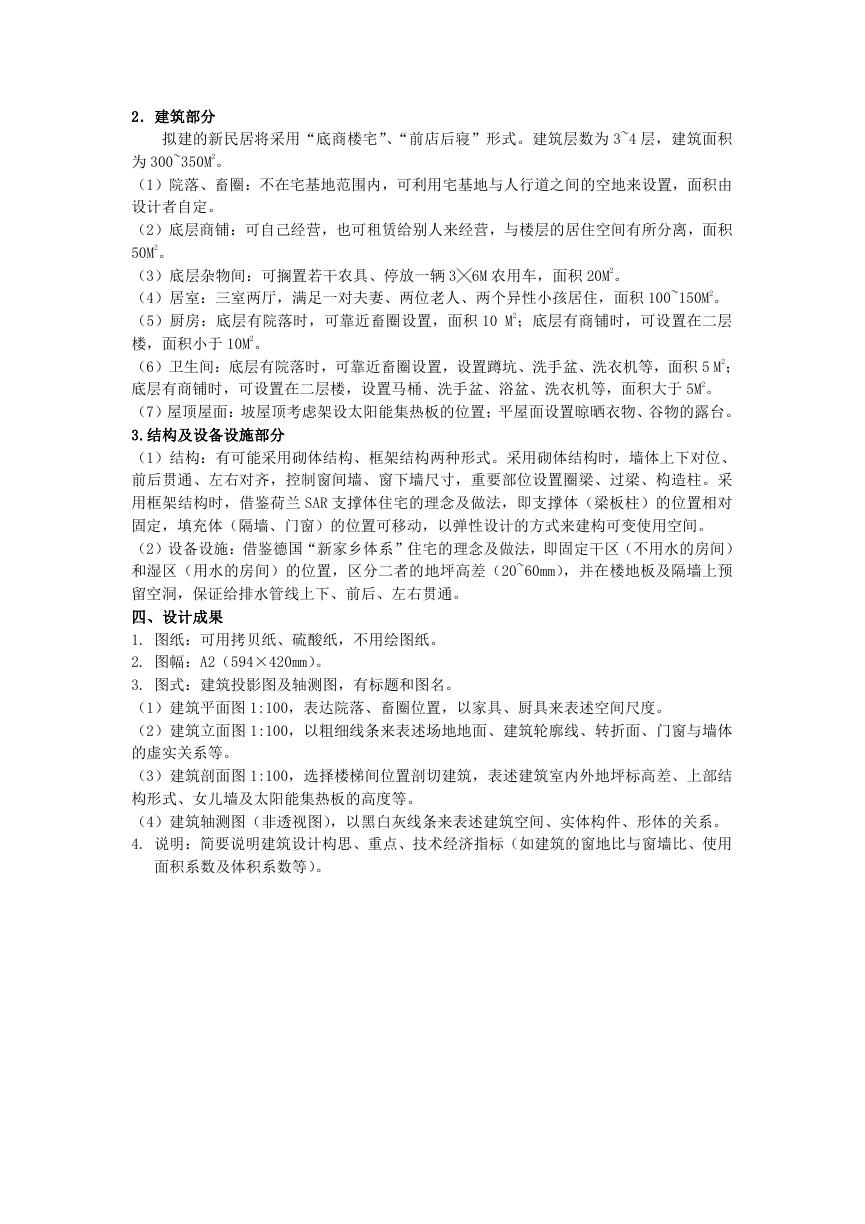

第2页 / 共2页

文本预览

2015 年云南昆明理工大学建筑与城市设计作图考研真题 A 卷一、设计题目：新民居建筑设计二、设计内容：在“美丽乡村”建设的背景下，结合农民的生活、生产需求，为其设计新民居。三、设计条件及要求 1．场地部分拟建的新民居分别设置在地块 1、地块 2、地块 3 上。每户新民居的宅基地面积分别为 10╳15M2、10╳12M2、10╳10M2。可任选一个地块来做设计。新民居建设用地示意图（1）地块 1：南北两端有社区道路，东西两侧有已建民居，宅基地面积 10╳15M2。（2）地块 2：西侧及南侧有社区道路，东侧均有已建民居，宅基地面积 10╳10M2。（3）地块 3：北侧和东侧有社区道路，南侧临近河道，宅基地内有古树，宅基地面积 10╳ 12M2。

2．建筑部分拟建的新民居将采用“底商楼宅”、“前店后寝”形式。建筑层数为 3~4 层，建筑面积为 300~350M2。（1）院落、畜圈：不在宅基地范围内，可利用宅基地与人行道之间的空地来设置，面积由设计者自定。（2）底层商铺：可自己经营，也可租赁给别人来经营，与楼层的居住空间有所分离，面积 50M2。（3）底层杂物间：可搁置若干农具、停放一辆 3╳6M 农用车，面积 20M2。（4）居室：三室两厅，满足一对夫妻、两位老人、两个异性小孩居住，面积 100~150M2。（5）厨房：底层有院落时，可靠近畜圈设置，面积 10 M2；底层有商铺时，可设置在二层楼，面积小于 10M2。（6）卫生间：底层有院落时，可靠近畜圈设置，设置蹲坑、洗手盆、洗衣机等，面积 5 M2；底层有商铺时，可设置在二层楼，设置马桶、洗手盆、浴盆、洗衣机等，面积大于 5M2。（7）屋顶屋面：坡屋顶考虑架设太阳能集热板的位置；平屋面设置晾晒衣物、谷物的露台。 3.结构及设备设施部分（1）结构：有可能采用砌体结构、框架结构两种形式。采用砌体结构时，墙体上下对位、前后贯通、左右对齐，控制窗间墙、窗下墙尺寸，重要部位设置圈梁、过梁、构造柱。采用框架结构时，借鉴荷兰 SAR 支撑体住宅的理念及做法，即支撑体（梁板柱）的位置相对固定，填充体（隔墙、门窗）的位置可移动，以弹性设计的方式来建构可变使用空间。（2）设备设施：借鉴德国“新家乡体系”住宅的理念及做法，即固定干区（不用水的房间）和湿区（用水的房间）的位置，区分二者的地坪高差（20~60mm），并在楼地板及隔墙上预留空洞，保证给排水管线上下、前后、左右贯通。四、设计成果 1. 图纸：可用拷贝纸、硫酸纸，不用绘图纸。 2. 图幅：A2（594×420mm）。 3. 图式：建筑投影图及轴测图，有标题和图名。（1）建筑平面图 1:100，表达院落、畜圈位置，以家具、厨具来表述空间尺度。（2）建筑立面图 1:100，以粗细线条来表述场地地面、建筑轮廓线、转折面、门窗与墙体的虚实关系等。（3）建筑剖面图 1:100，选择楼梯间位置剖切建筑，表述建筑室内外地坪标高差、上部结构形式、女儿墙及太阳能集热板的高度等。（4）建筑轴测图（非透视图），以黑白灰线条来表述建筑空间、实体构件、形体的关系。 4. 说明：简要说明建筑设计构思、重点、技术经济指标（如建筑的窗地比与窗墙比、使用面积系数及体积系数等）。
