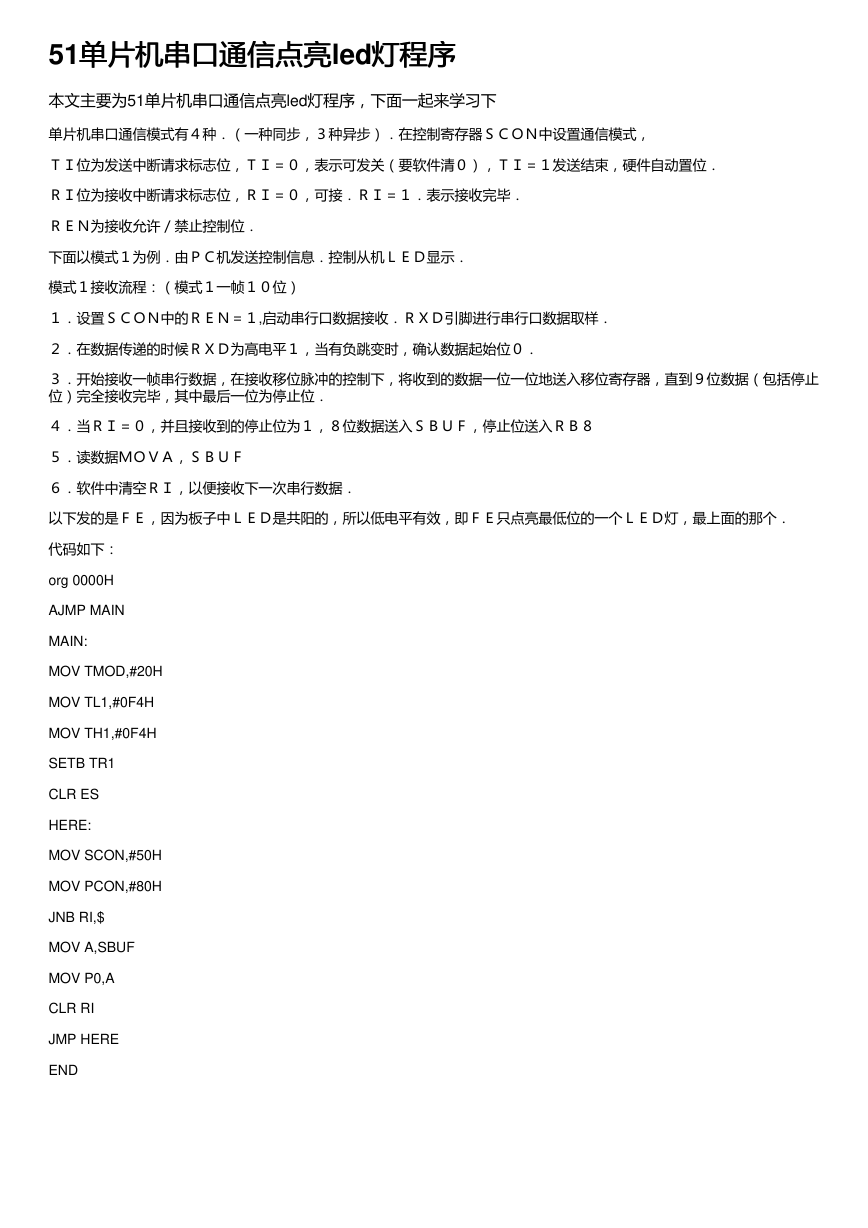

单片机串口通信点亮led灯程序灯程序 51单片机串口通信点亮 本文主要为51单片机串口通信点亮led灯程序，下面一起来学习下 单片机串口通信模式有４种．（一种同步，３种异步）．在控制寄存器ＳＣＯＮ中设置通信模式， ＴＩ位为发送中断请求标志位，ＴＩ＝０，表示可发关（要软件清０），ＴＩ＝１发送结束，硬件自动置位． ＲＩ位为接收中断请求标志位，ＲＩ＝０，可接．ＲＩ＝１．表示接收完毕． ＲＥＮ为接收允许／禁止控制位． 下面以模式１为例．由ＰＣ机发送控制信息．控制从机ＬＥＤ显示． 模式１接收流程：（模式１一帧１０位） １．设置ＳＣＯＮ中的ＲＥＮ＝１,启动串行口数据接收．ＲＸＤ引脚进行串行口数据取样． ２．在数据传递的时候ＲＸＤ为高电平１，当有负跳变时，确认数据起始位０． ３．开始接收一帧串行数据，在接收移位脉冲的控制下，将收到的数据一位一位地送入移位寄存器，直到９位数据（包括停止 位）完全接收完毕，其中最后一位为停止位． ４．当ＲＩ＝０，并且接收到的停止位为１，８位数据送入ＳＢＵＦ，停止位送入ＲＢ８ ５．读数据ＭＯＶＡ，ＳＢＵＦ ６．软件中清空ＲＩ，以便接收下一次串行数据． 以下发的是ＦＥ，因为板子中ＬＥＤ是共阳的，所以低电平有效，即ＦＥ只点亮最低位的一个ＬＥＤ灯，最上面的那个． 代码如下： org 0000H AJMP MAIN MAIN: MOV TMOD,#20H MOV TL1,#0F4H MOV TH1,#0F4H SETB TR1 CLR ES HERE: MOV SCON,#50H MOV PCON,#80H JNB RI,$ MOV A,SBUF MOV P0,A CLR RI JMP HERE END
