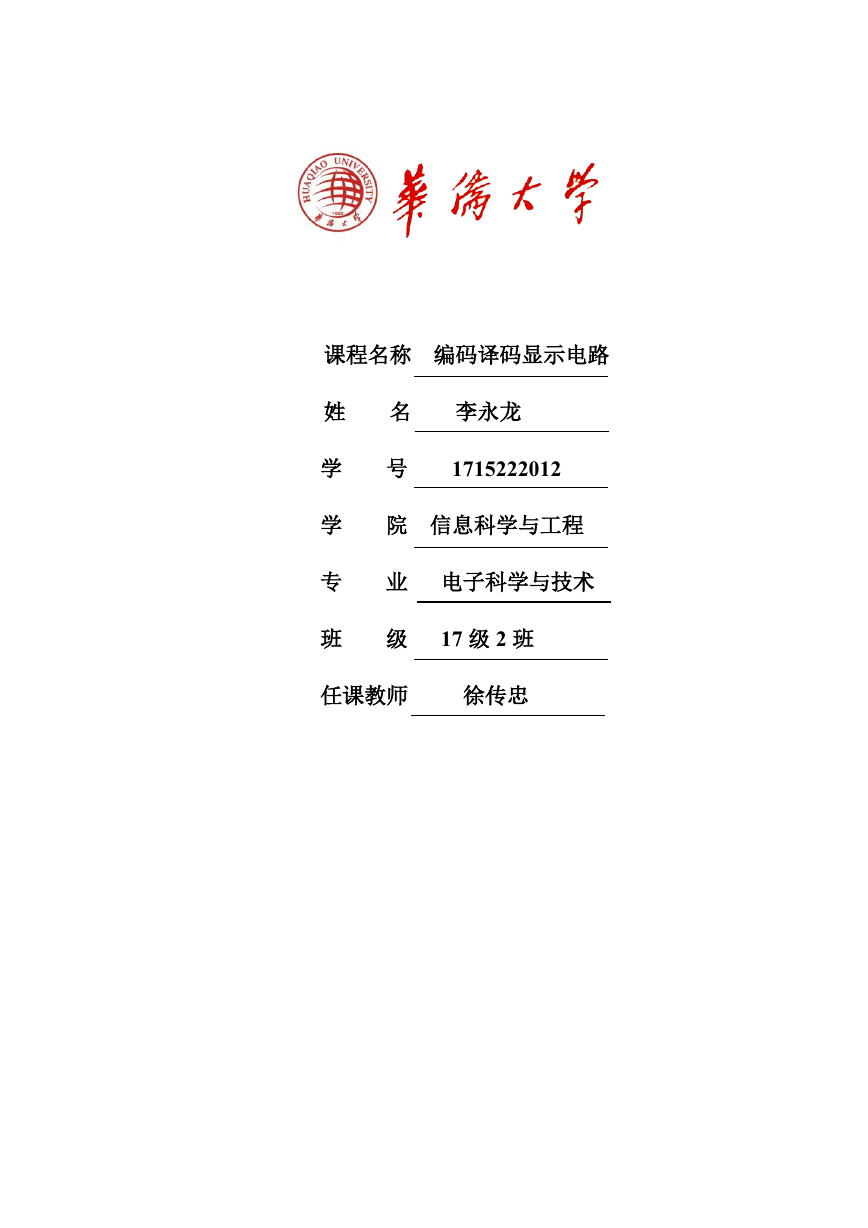

课程名称编码译码显示电路姓名李永龙学号 1715222012 学院信息科学与工程专业电子科学与技术班级 17 级 2 班任课教师徐传忠

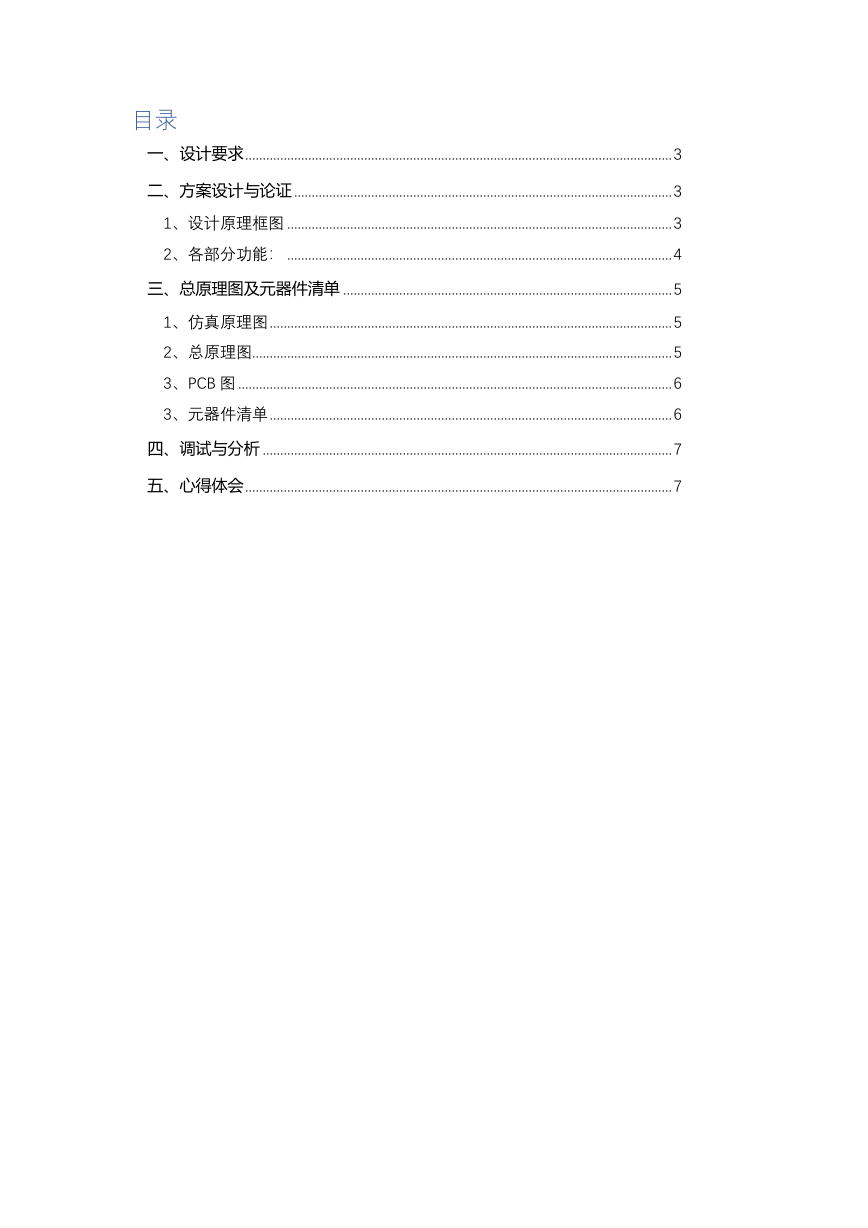

目录一、设计要求 .......................................................................................................................... 3 二、方案设计与论证 ............................................................................................................ 3 1、设计原理框图 .............................................................................................................. 3 2、各部分功能： .............................................................................................................. 4 三、总原理图及元器件清单 .............................................................................................. 5 1、仿真原理图 ................................................................................................................... 5 2、总原理图........................................................................................................................ 5 3、PCB 图 ............................................................................................................................ 6 3、元器件清单 ................................................................................................................... 6 四、调试与分析 ..................................................................................................................... 7 五、心得体会 .......................................................................................................................... 7

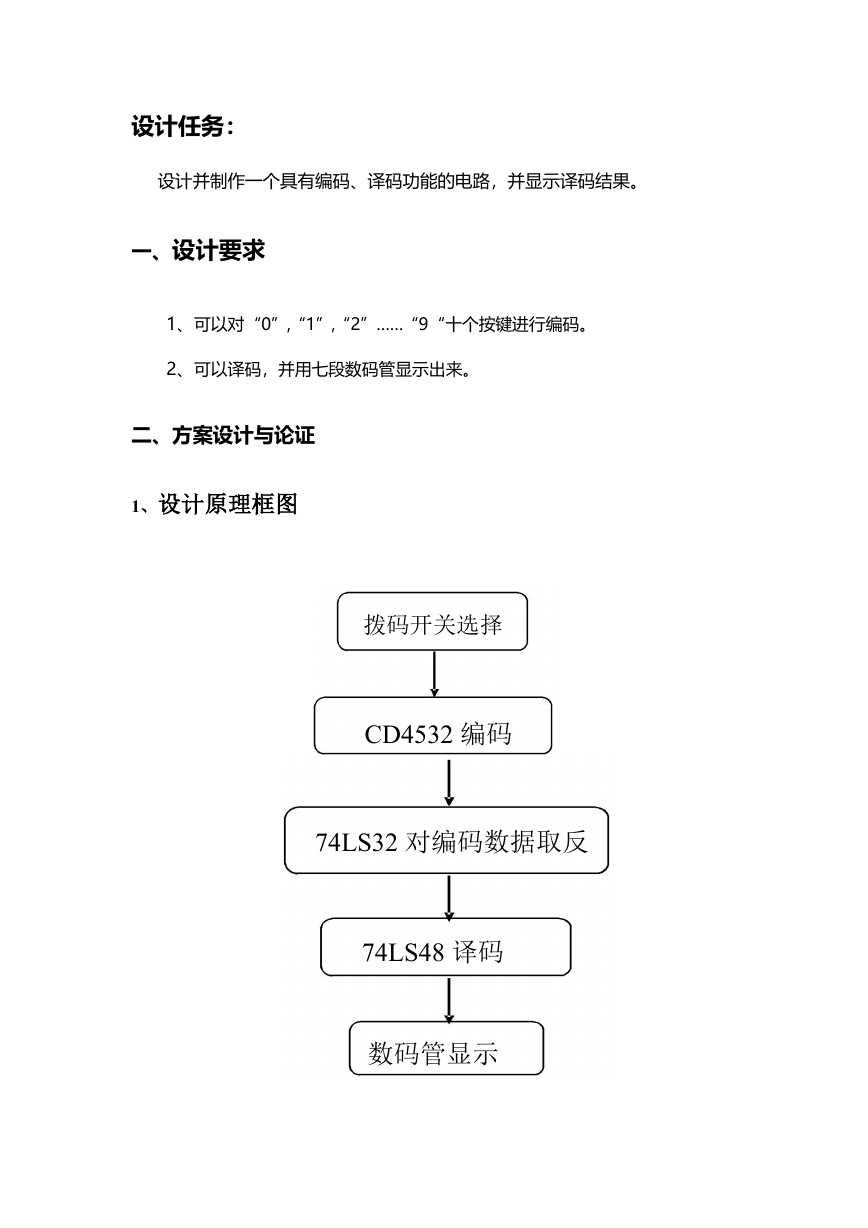

设计任务：设计并制作一个具有编码、译码功能的电路，并显示译码结果。一、设计要求 1、可以对“0”,“1”,“2”……“9“十个按键进行编码。 2、可以译码，并用七段数码管显示出来。二、方案设计与论证 1、设计原理框图拨码开关选择 CD4532 编码 74LS32 对编码数据取反 74LS48 译码数码管显示

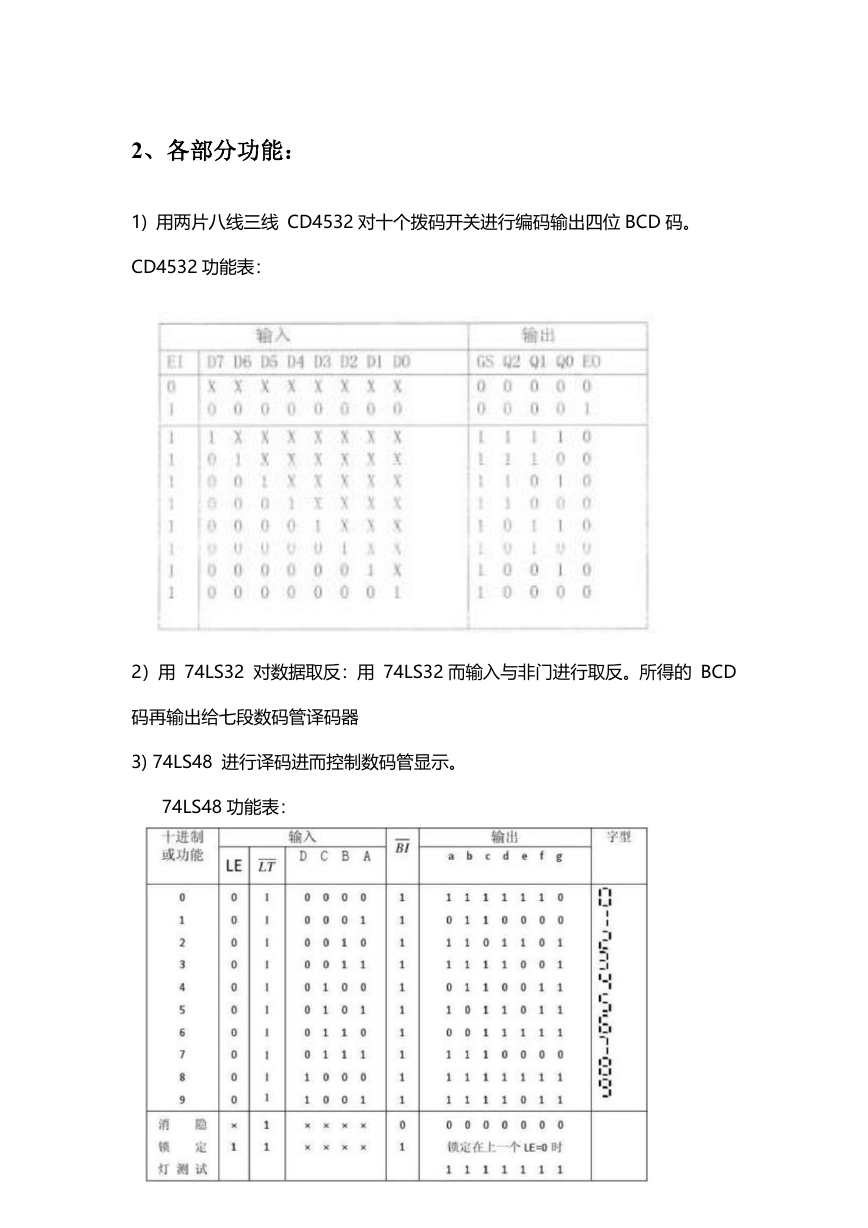

2、各部分功能： 1) 用两片八线三线 CD4532 对十个拨码开关进行编码输出四位 BCD 码。 CD4532 功能表： 2）用 74LS32 对数据取反：用 74LS32 而输入与非门进行取反。所得的 BCD 码再输出给七段数码管译码器 3) 74LS48 进行译码进而控制数码管显示。 74LS48 功能表：

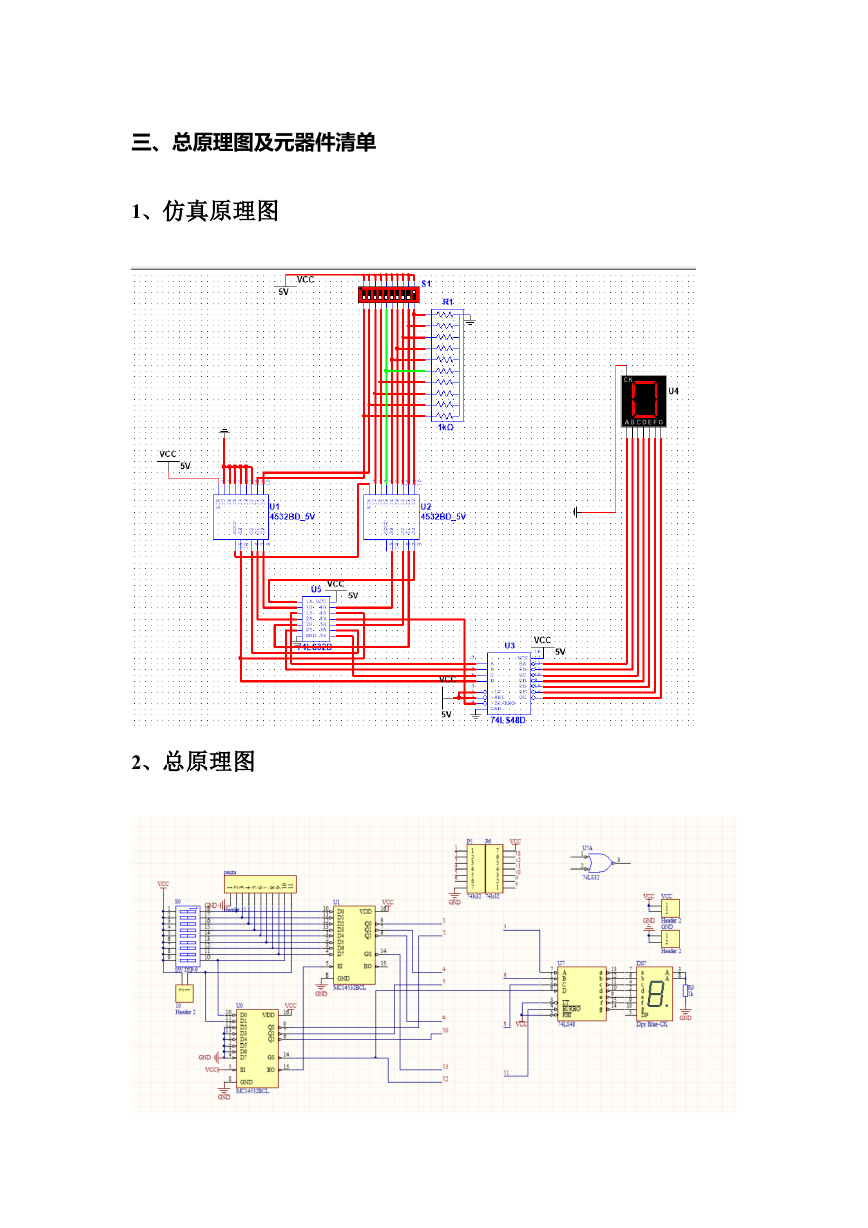

三、总原理图及元器件清单 1、仿真原理图 2、总原理图

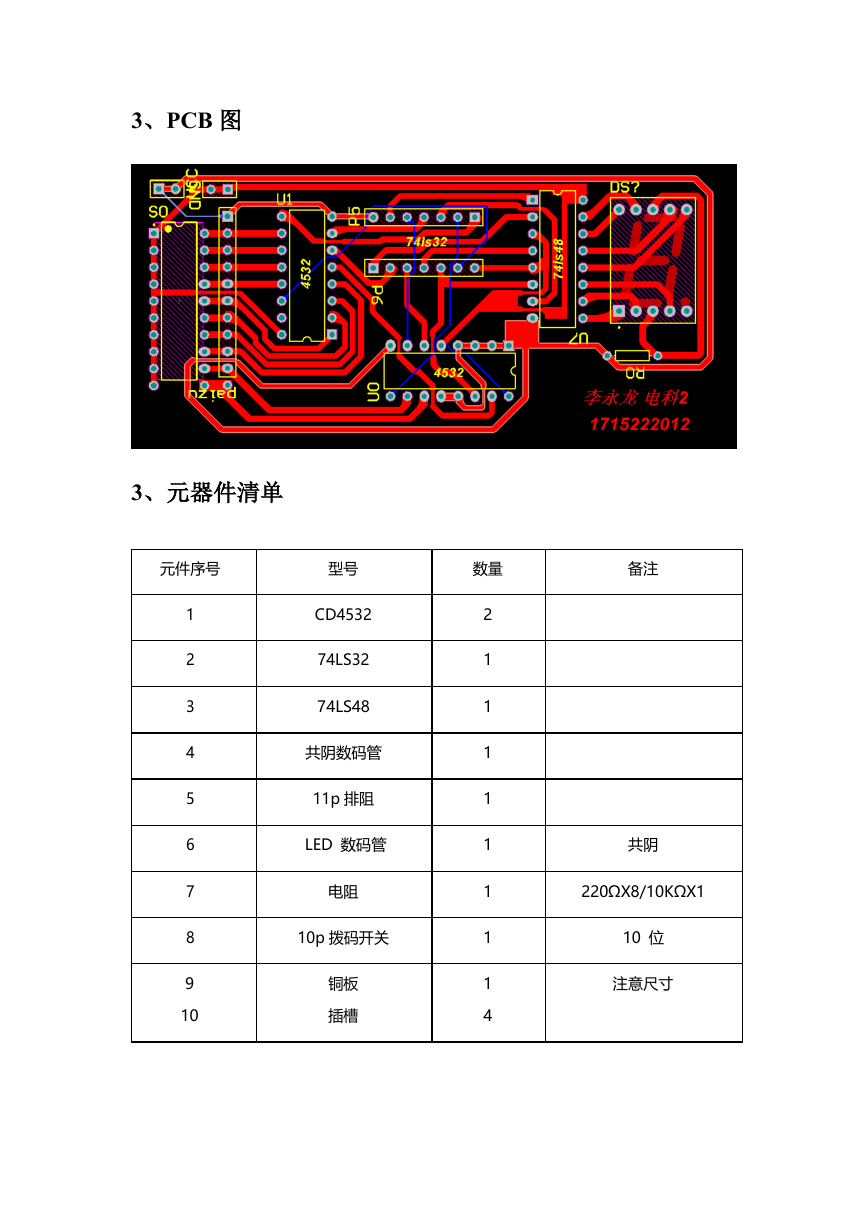

3、PCB 图 3、元器件清单元件序号 1 2 3 4 5 6 7 8 9 10 型号数量备注 CD4532 74LS32 74LS48 共阴数码管 11p 排阻 LED 数码管电阻 10p 拨码开关铜板插槽 2 1 1 1 1 1 1 1 1 4 共阴 220ΩX8/10KΩX1 10 位注意尺寸

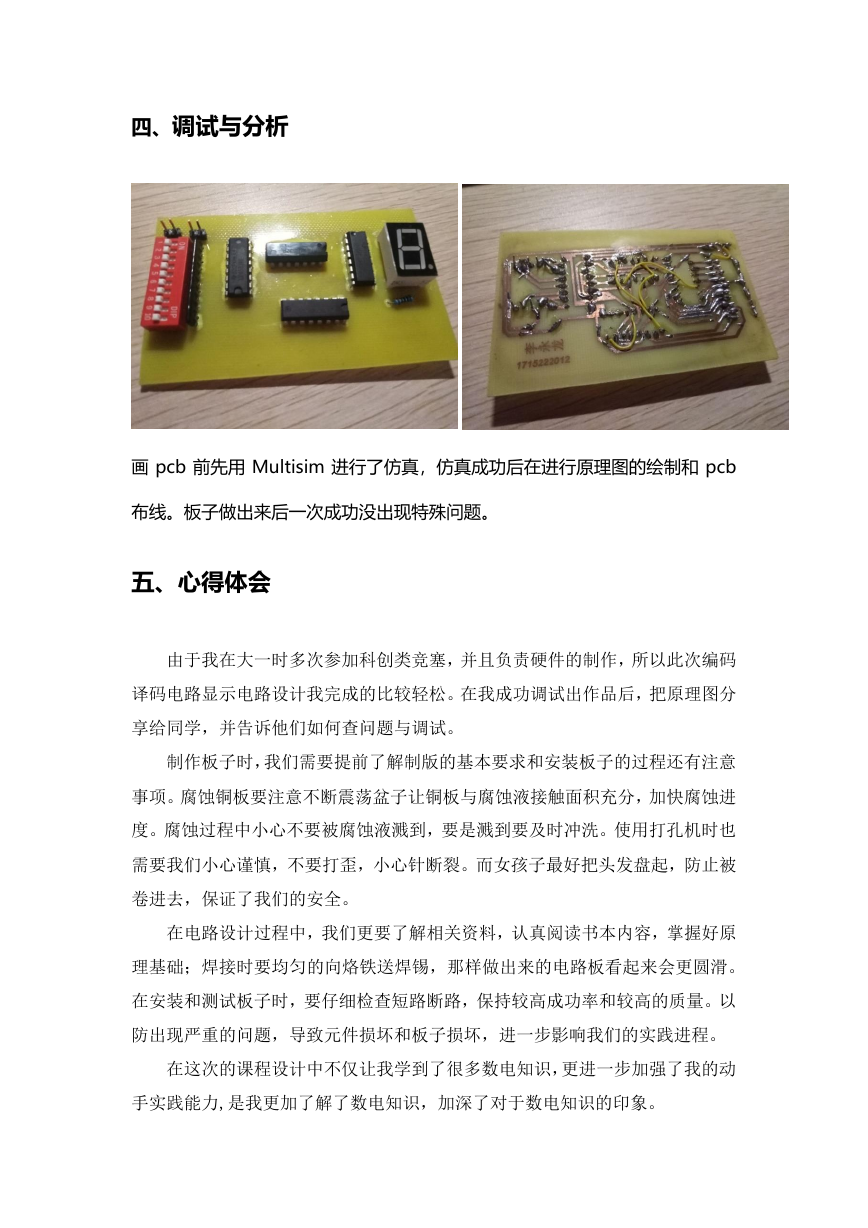

四、调试与分析画 pcb 前先用 Multisim 进行了仿真，仿真成功后在进行原理图的绘制和 pcb 布线。板子做出来后一次成功没出现特殊问题。五、心得体会由于我在大一时多次参加科创类竞塞，并且负责硬件的制作，所以此次编码译码电路显示电路设计我完成的比较轻松。在我成功调试出作品后，把原理图分享给同学，并告诉他们如何查问题与调试。制作板子时，我们需要提前了解制版的基本要求和安装板子的过程还有注意事项。腐蚀铜板要注意不断震荡盆子让铜板与腐蚀液接触面积充分，加快腐蚀进度。腐蚀过程中小心不要被腐蚀液溅到，要是溅到要及时冲洗。使用打孔机时也需要我们小心谨慎，不要打歪，小心针断裂。而女孩子最好把头发盘起，防止被卷进去，保证了我们的安全。在电路设计过程中，我们更要了解相关资料，认真阅读书本内容，掌握好原理基础；焊接时要均匀的向烙铁送焊锡，那样做出来的电路板看起来会更圆滑。在安装和测试板子时，要仔细检查短路断路，保持较高成功率和较高的质量。以防出现严重的问题，导致元件损坏和板子损坏，进一步影响我们的实践进程。在这次的课程设计中不仅让我学到了很多数电知识，更进一步加强了我的动手实践能力,是我更加了解了数电知识，加深了对于数电知识的印象。
