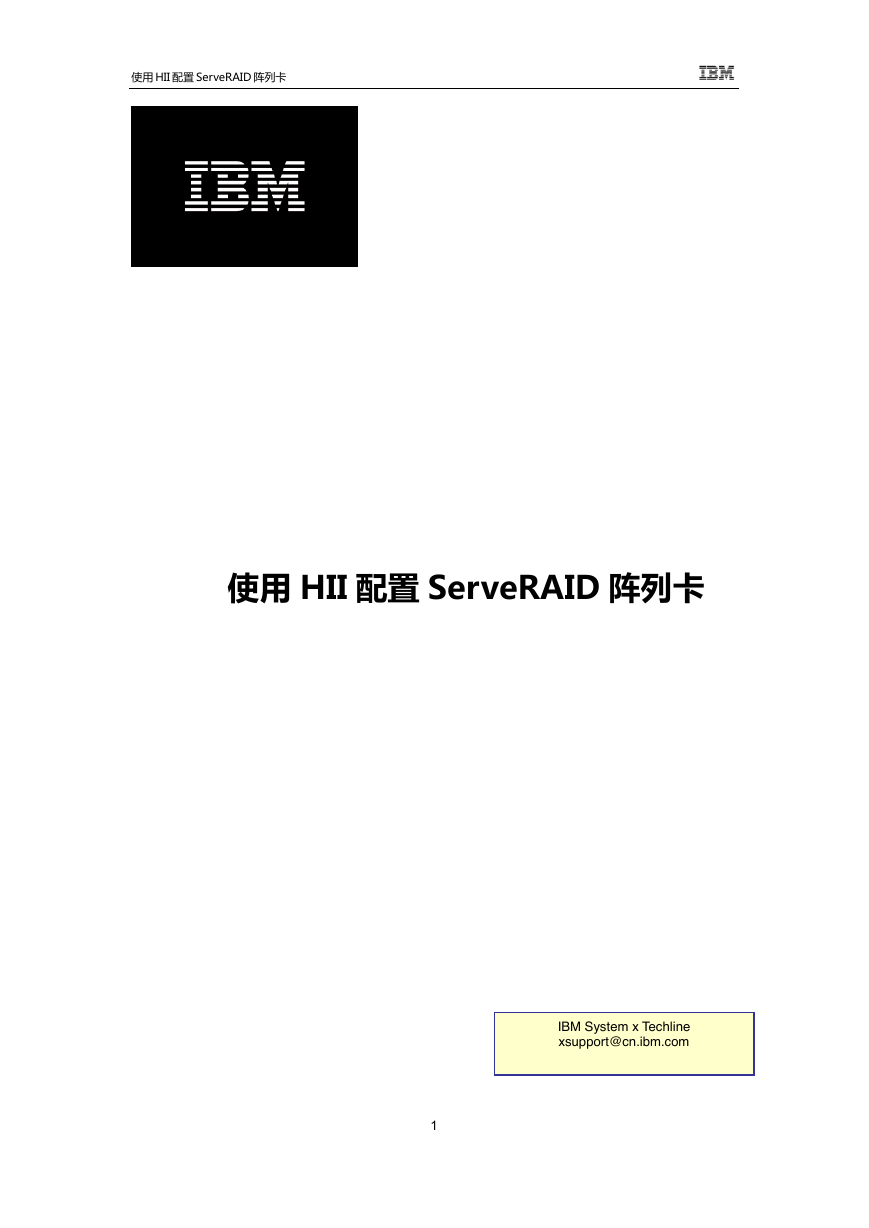

使用 HII 配置 ServeRAID 阵列卡使用 HII 配置 ServeRAID 阵列卡 IBM System x Techline xsupport@cn.ibm.com 1

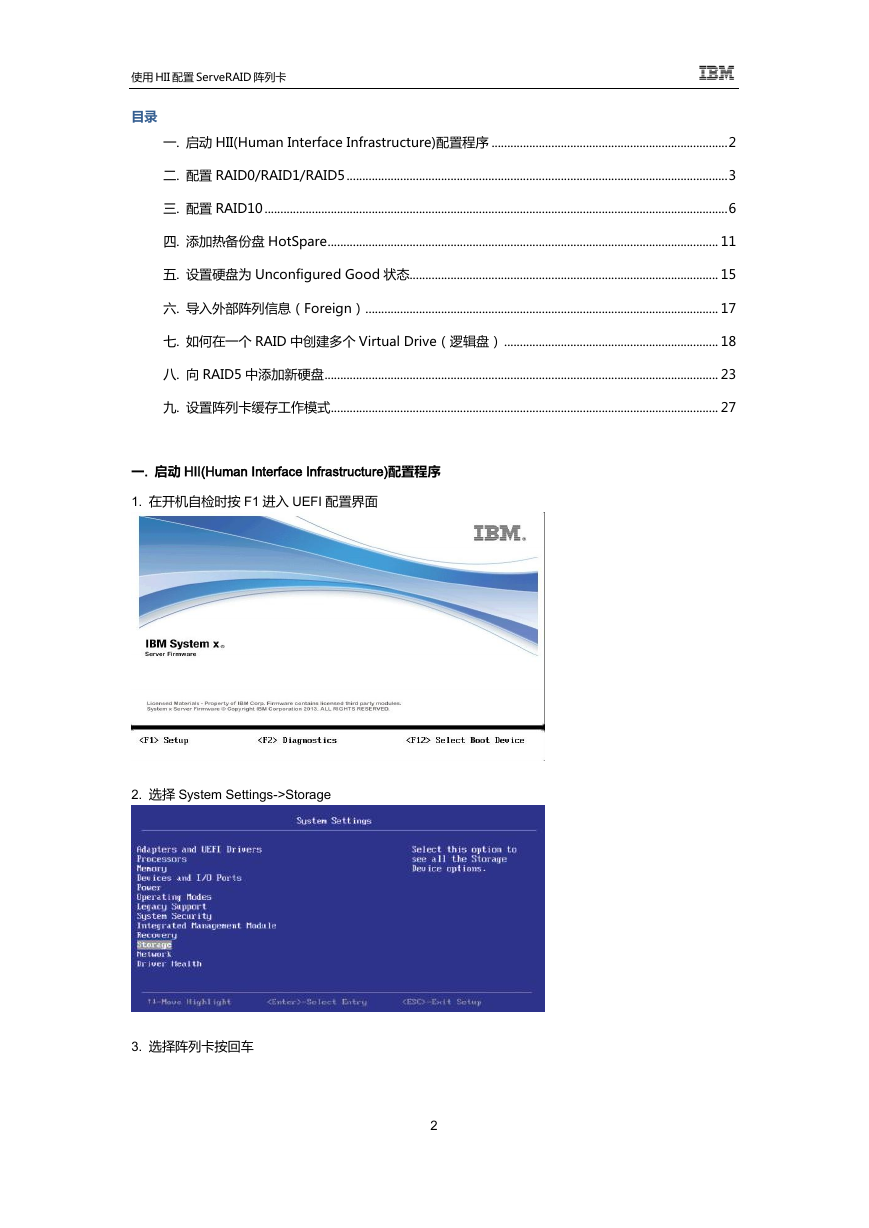

使用 HII 配置 ServeRAID 阵列卡目录一. 启劢 HII(Human Interface Infrastructure)配置程序 ........................................................................... 2 二. 配置 RAID0/RAID1/RAID5 ......................................................................................................................... 3 三. 配置 RAID10 ................................................................................................................................................... 6 四. 添加热备份盘 HotSpare ............................................................................................................................ 11 五. 设置硬盘为 Unconfigured Good 状态.................................................................................................. 15 六. 导入外部阵列信息（Foreign） ................................................................................................................ 17 七. 如何在一个 RAID 中创建多个 Virtual Drive（逻辑盘） .................................................................... 18 八. 向 RAID5 中添加新硬盘 ............................................................................................................................. 23 九. 设置阵列卡缓存工作模式 ........................................................................................................................... 27 一. 启动 HII(Human Interface Infrastructure)配置程序 1. 在开机自检时按 F1 迚入 UEFI 配置界面 2. 选择 System Settings->Storage 3. 选择阵列卡按回车 2

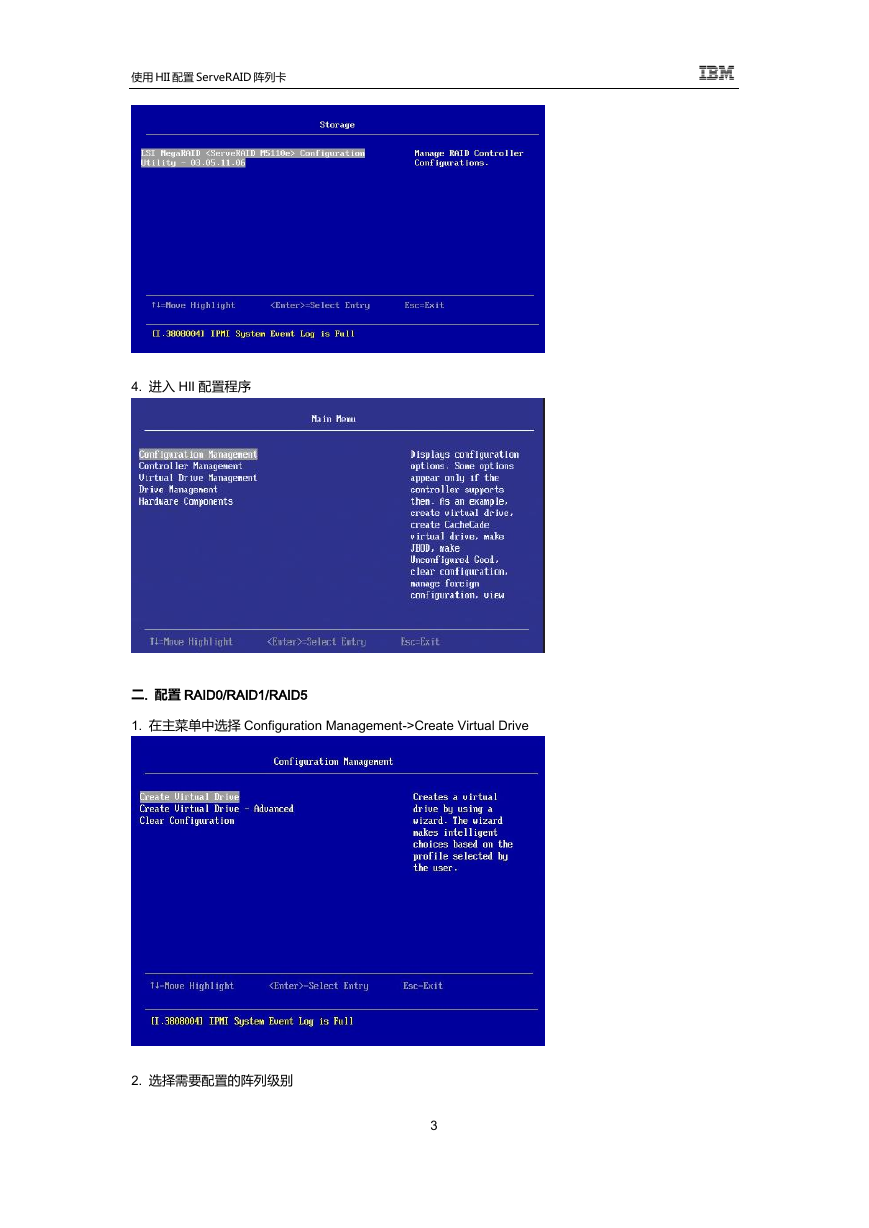

使用 HII 配置 ServeRAID 阵列卡 4. 迚入 HII 配置程序二. 配置 RAID0/RAID1/RAID5 1. 在主菜单中选择 Configuration Management->Create Virtual Drive 2. 选择需要配置的阵列级别 3

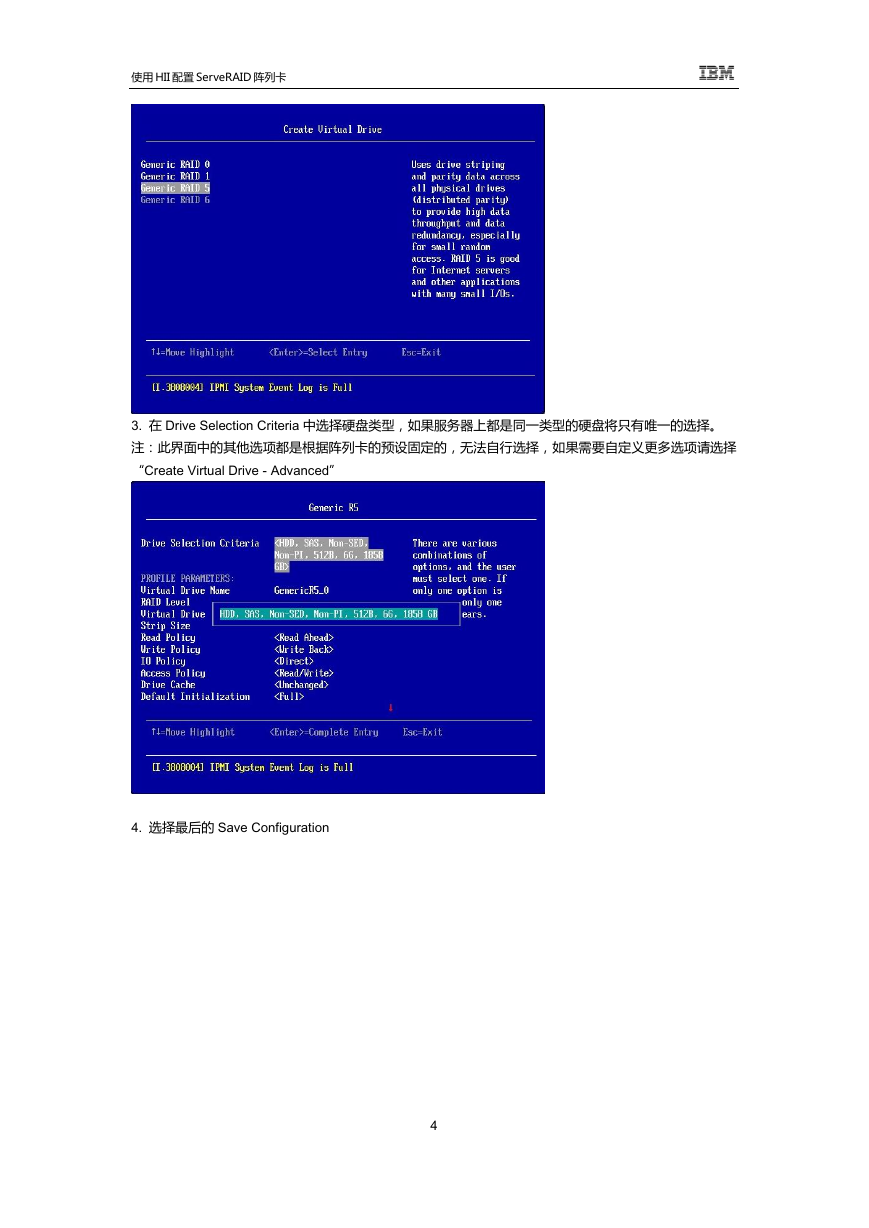

使用 HII 配置 ServeRAID 阵列卡 3. 在 Drive Selection Criteria 中选择硬盘类型，如果服务器上都是同一类型的硬盘将只有唯一的选择。注：此界面中的其他选项都是根据阵列卡的预设固定的，无法自行选择，如果需要自定义更多选项请选择 “Create Virtual Drive - Advanced” 4. 选择最后的 Save Configuration 4

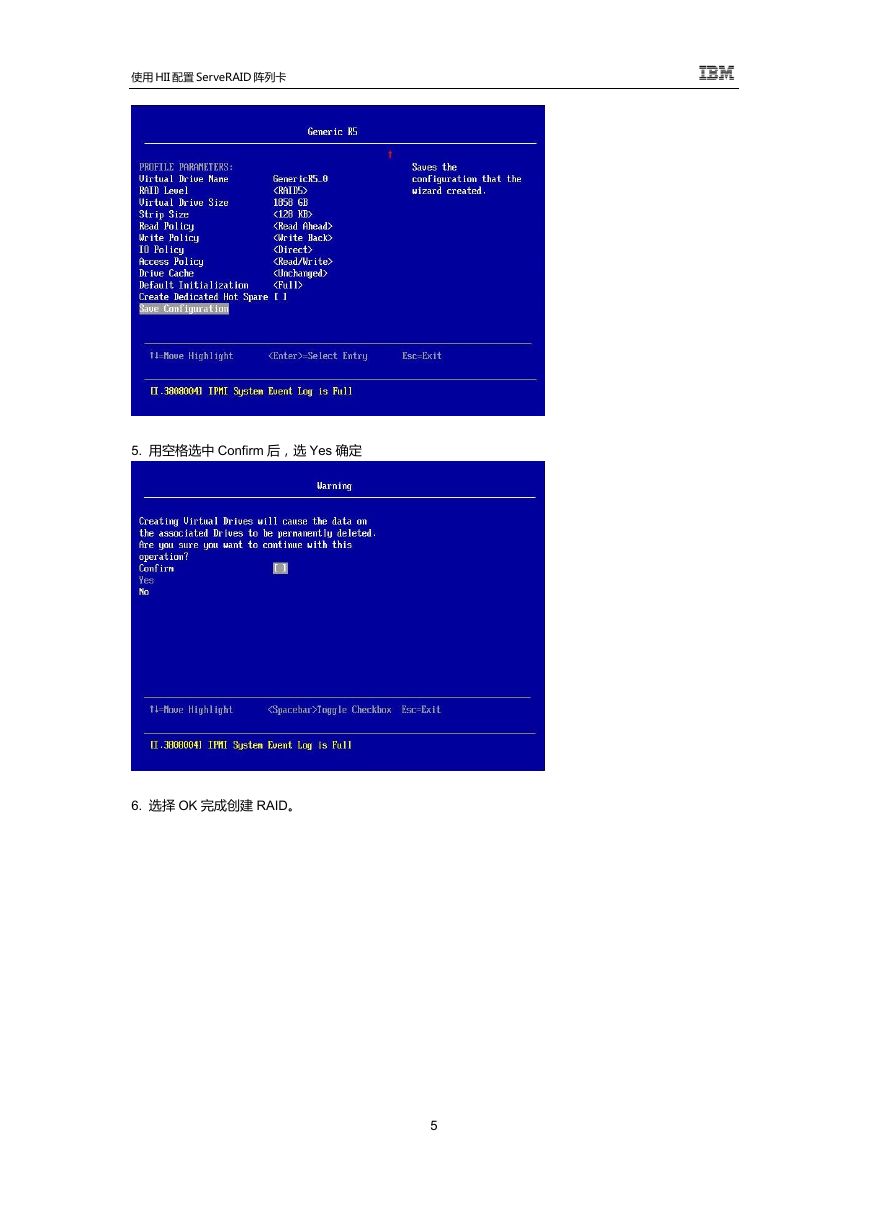

使用 HII 配置 ServeRAID 阵列卡 5. 用空格选中 Confirm 后，选 Yes 确定 6. 选择 OK 完成创建 RAID。 5

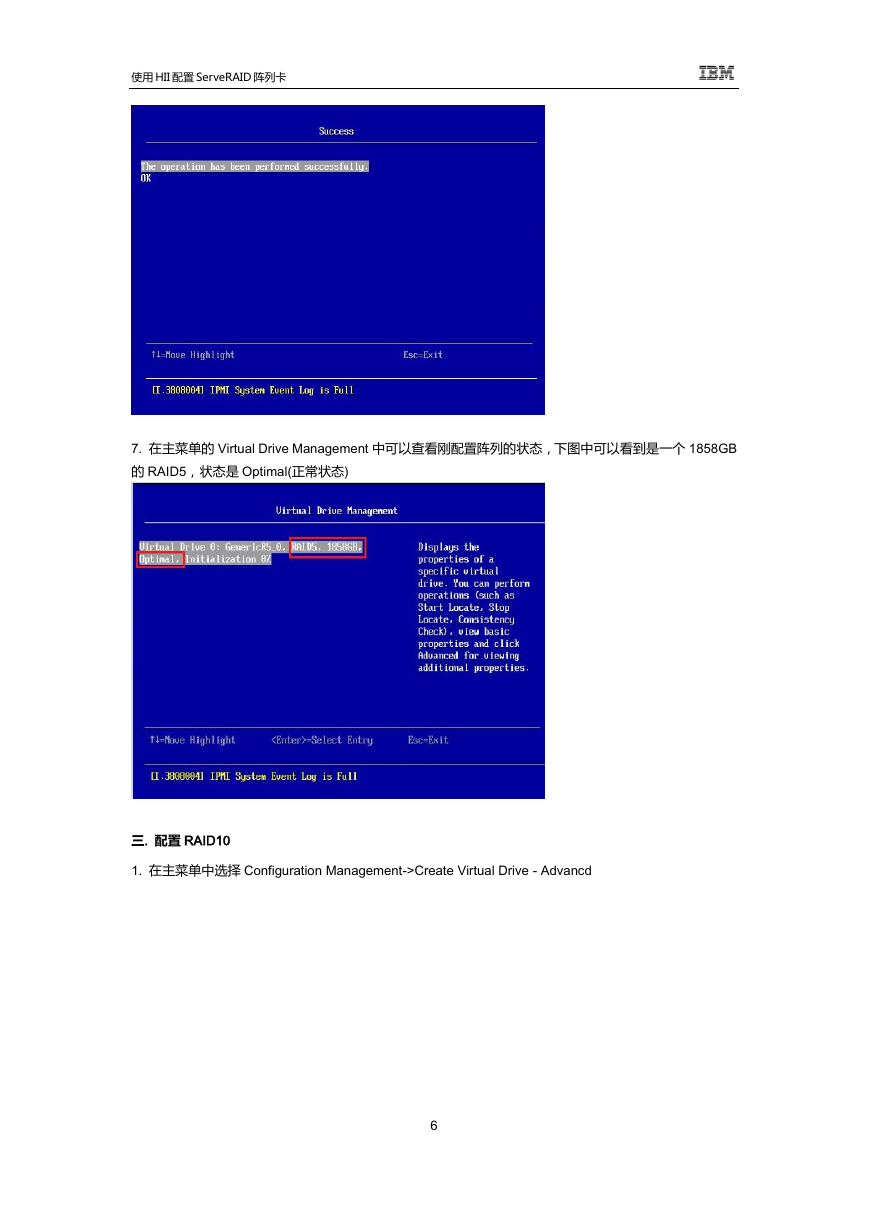

使用 HII 配置 ServeRAID 阵列卡 7. 在主菜单的 Virtual Drive Management 中可以查看刚配置阵列的状态，下图中可以看到是一个 1858GB 的 RAID5，状态是 Optimal(正常状态) 三. 配置 RAID10 1. 在主菜单中选择 Configuration Management->Create Virtual Drive - Advancd 6

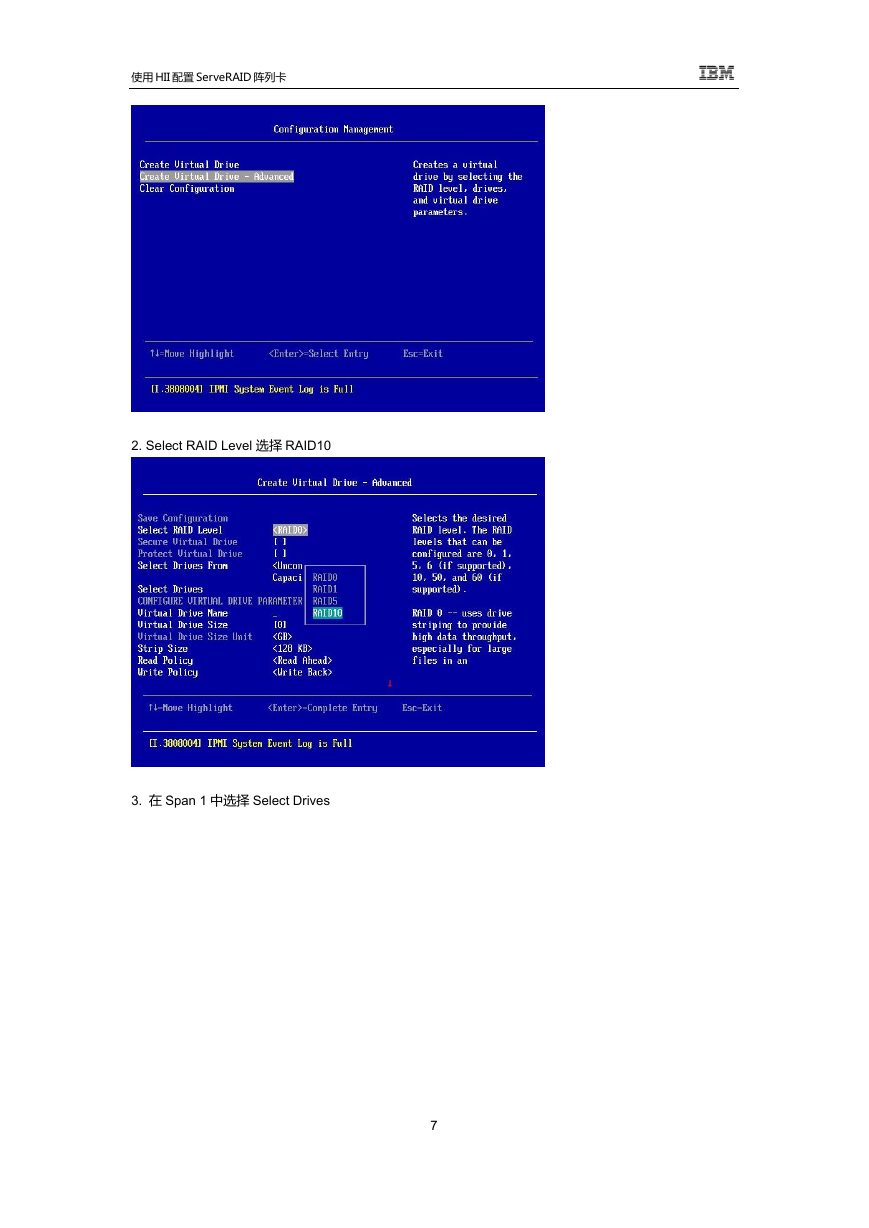

使用 HII 配置 ServeRAID 阵列卡 2. Select RAID Level 选择 RAID10 3. 在 Span 1 中选择 Select Drives 7

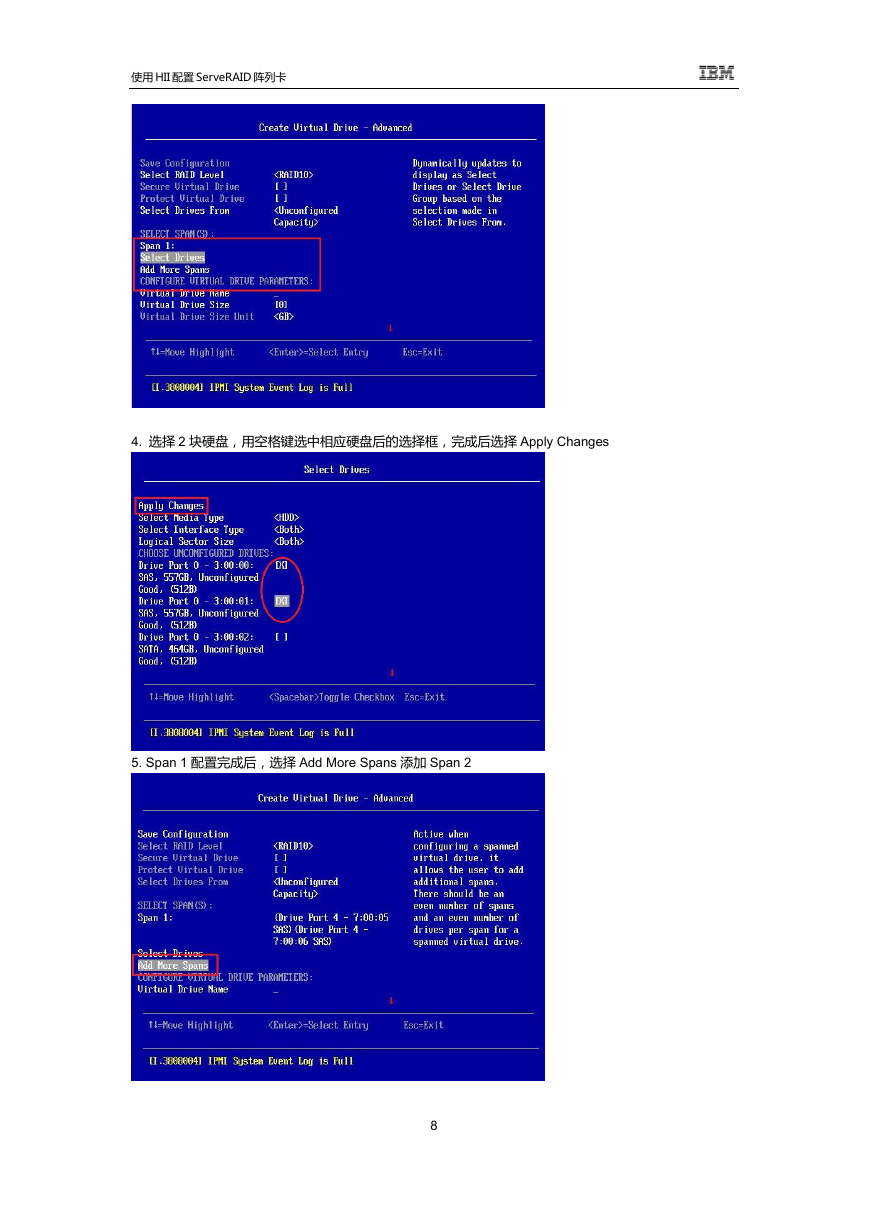

使用 HII 配置 ServeRAID 阵列卡 4. 选择 2 块硬盘，用空格键选中相应硬盘后的选择框，完成后选择 Apply Changes 5. Span 1 配置完成后，选择 Add More Spans 添加 Span 2 8
