华为Mate10Pro 原厂图 维修流程图 马达故障.pdf

发布时间：2022-03-29 发布人：admin 分类：说明书 资料大小：0.30M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

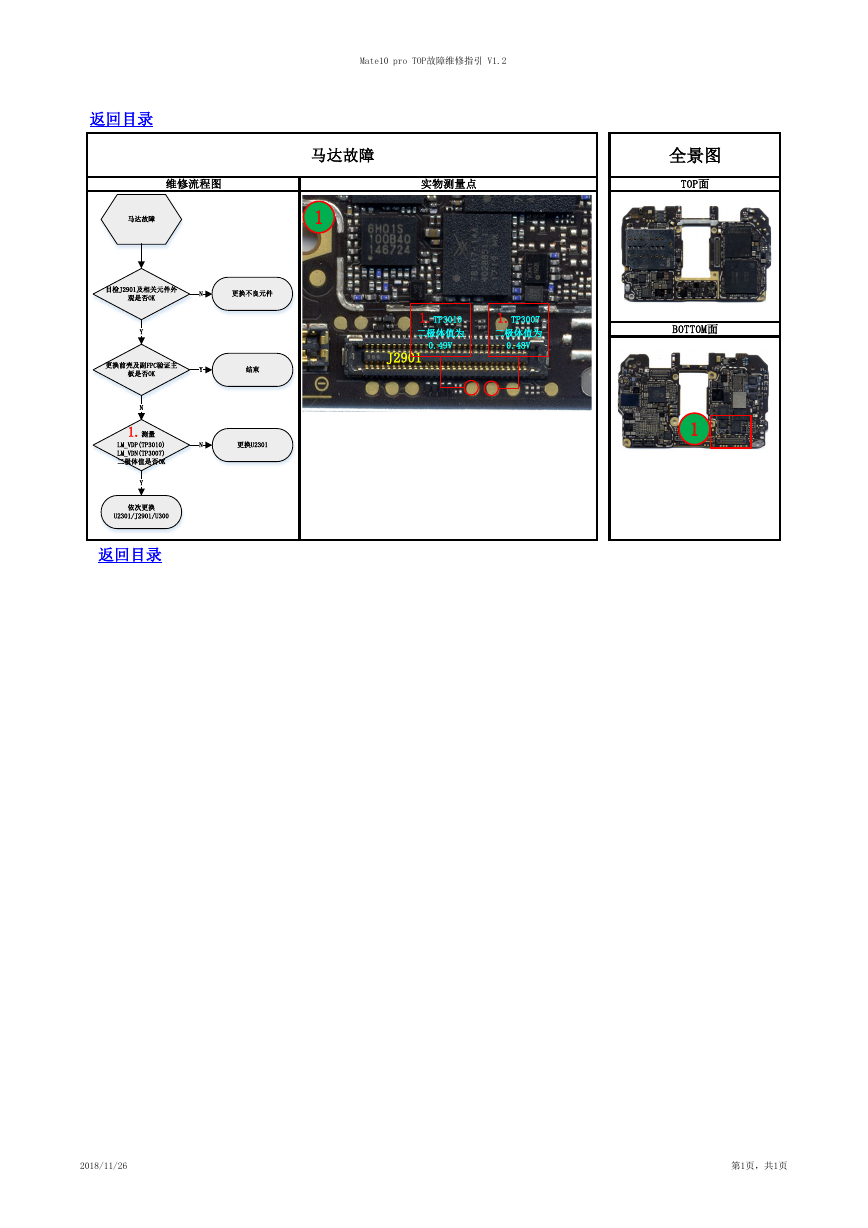

    Mate10 pro TOP故障维修指引 V1.2 返回目录 马达故障 维修流程图 实物测量点 马达故障 1 1.TP3010 二极体值为 0.49V 1.TP3007 二极体值为 0.48V J2901 目检J2901及相关元件外 观是否OK N 更换不良元件 Y N 结束 更换U2301 Y 更换前壳及副FPC验证主 板是否OK N 1.测量 LM_VDP(TP3010) LM_VDN(TP3007) 二极体值是否OK Y 依次更换 U2301/J2901/U300 返回目录 全景图 TOP面 BOTTOM面 1 2018/11/26 第1页，共1页
