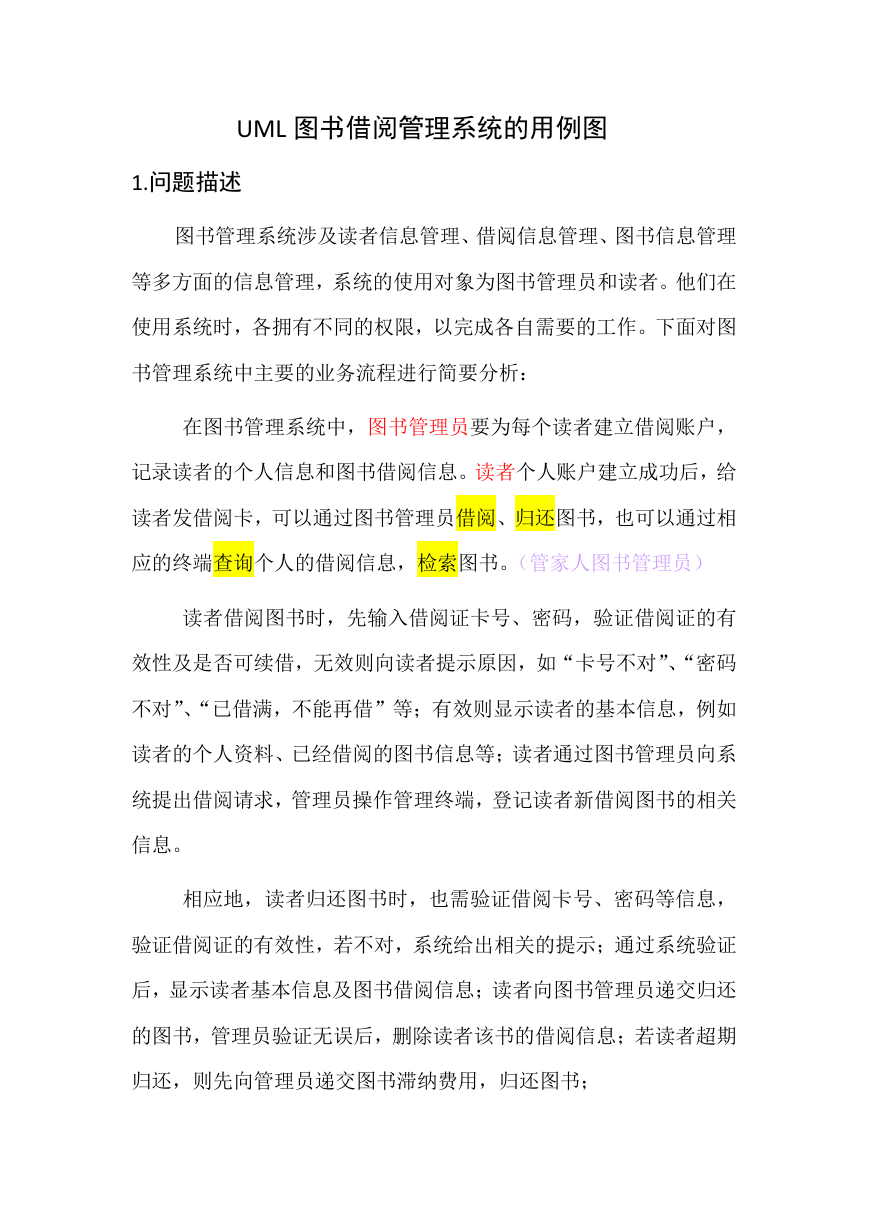

    UML 图书借阅管理系统的用例图 1.问题描述 图书管理系统涉及读者信息管理、借阅信息管理、图书信息管理 等多方面的信息管理，系统的使用对象为图书管理员和读者。他们在 使用系统时，各拥有不同的权限，以完成各自需要的工作。下面对图 书管理系统中主要的业务流程进行简要分析： 在图书管理系统中，图书管理员要为每个读者建立借阅账户， 记录读者的个人信息和图书借阅信息。读者个人账户建立成功后，给 读者发借阅卡，可以通过图书管理员借阅、归还图书，也可以通过相 应的终端查询个人的借阅信息，检索图书。（管家人图书管理员） 读者借阅图书时，先输入借阅证卡号、密码，验证借阅证的有 效性及是否可续借，无效则向读者提示原因，如“卡号不对”、“密码 不对”、“已借满，不能再借”等；有效则显示读者的基本信息，例如 读者的个人资料、已经借阅的图书信息等；读者通过图书管理员向系 统提出借阅请求，管理员操作管理终端，登记读者新借阅图书的相关 信息。 相应地，读者归还图书时，也需验证借阅卡号、密码等信息， 验证借阅证的有效性，若不对，系统给出相关的提示；通过系统验证 后，显示读者基本信息及图书借阅信息；读者向图书管理员递交归还 的图书，管理员验证无误后，删除读者该书的借阅信息；若读者超期 归还，则先向管理员递交图书滞纳费用，归还图书；

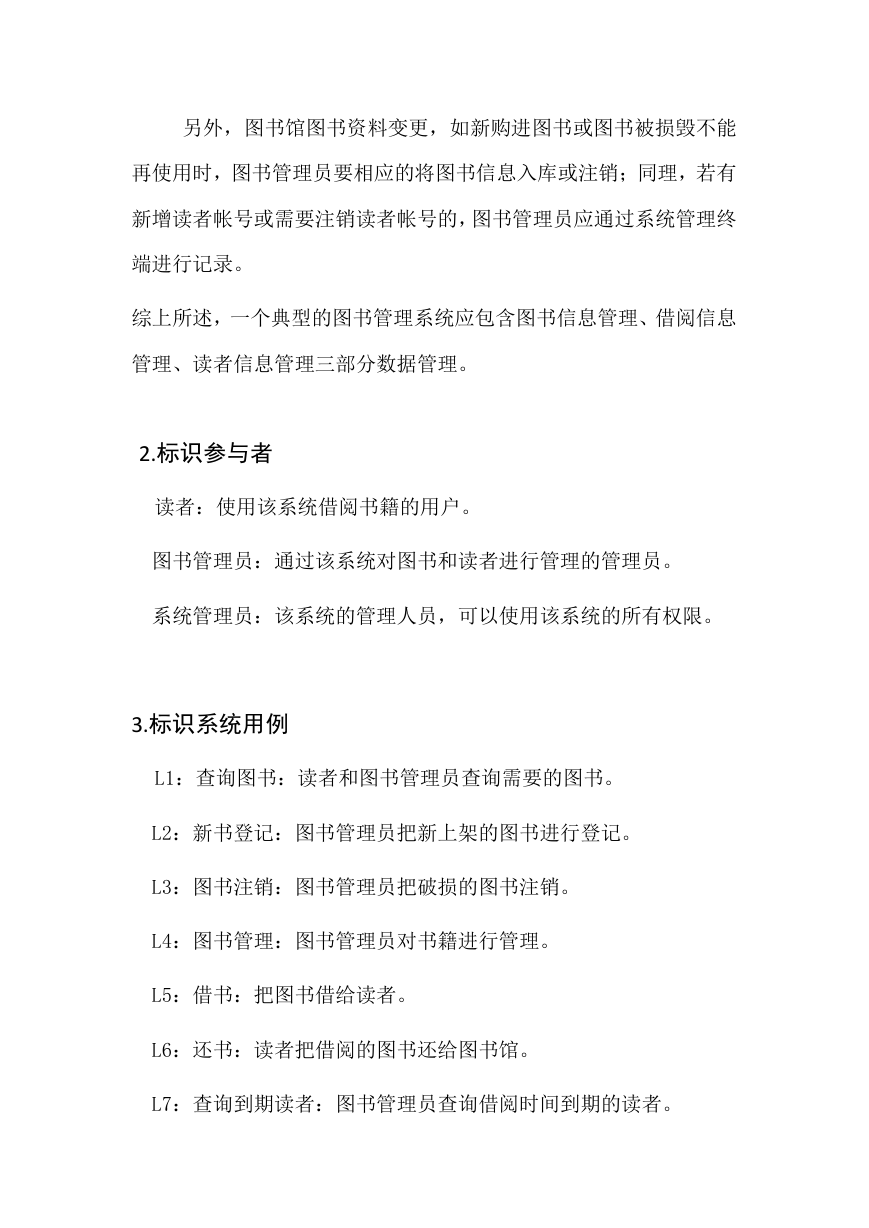

    另外，图书馆图书资料变更，如新购进图书或图书被损毁不能 再使用时，图书管理员要相应的将图书信息入库或注销；同理，若有 新增读者帐号或需要注销读者帐号的，图书管理员应通过系统管理终 端进行记录。 综上所述，一个典型的图书管理系统应包含图书信息管理、借阅信息 管理、读者信息管理三部分数据管理。 2.标识参与者 读者：使用该系统借阅书籍的用户。 图书管理员：通过该系统对图书和读者进行管理的管理员。 系统管理员：该系统的管理人员，可以使用该系统的所有权限。 3.标识系统用例 L1：查询图书：读者和图书管理员查询需要的图书。 L2：新书登记：图书管理员把新上架的图书进行登记。 L3：图书注销：图书管理员把破损的图书注销。 L4：图书管理：图书管理员对书籍进行管理。 L5：借书：把图书借给读者。 L6：还书：读者把借阅的图书还给图书馆。 L7：查询到期读者：图书管理员查询借阅时间到期的读者。

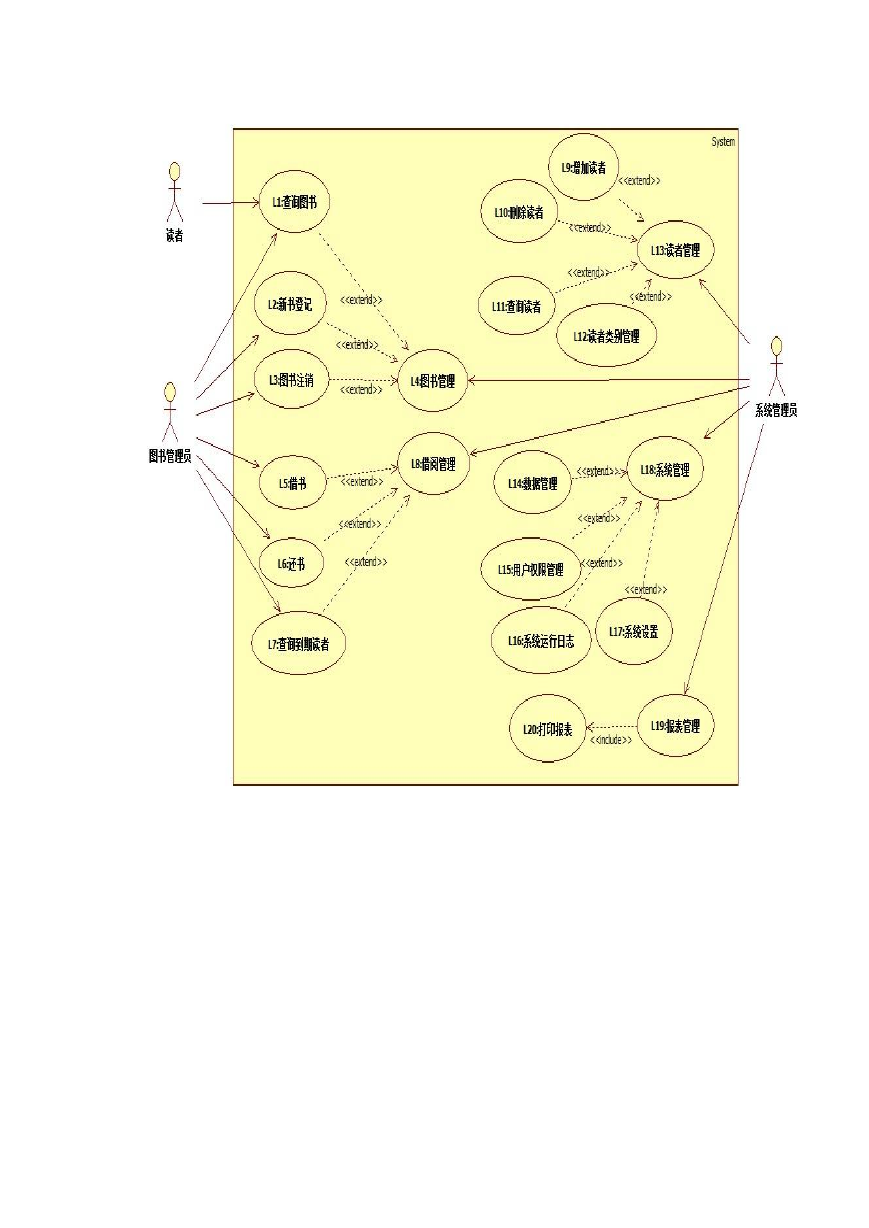

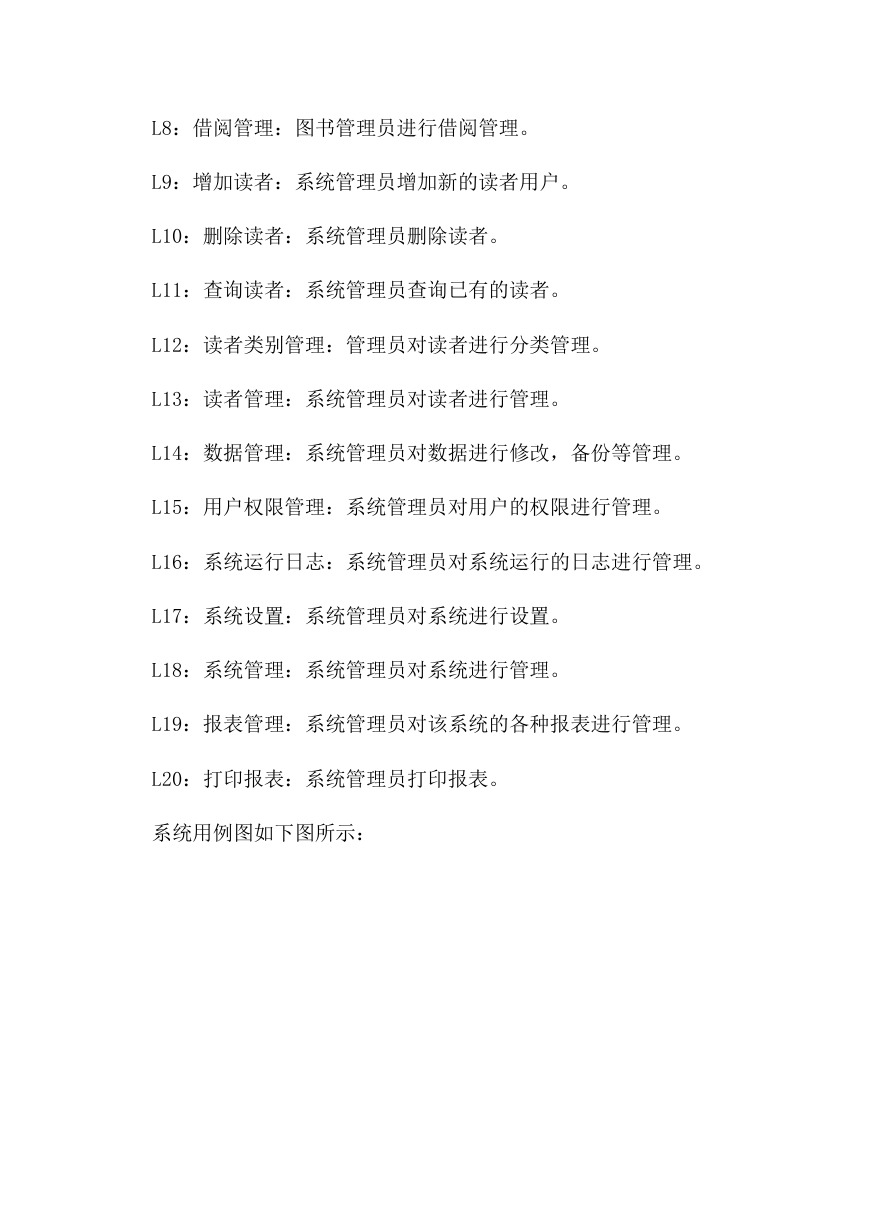

    L8：借阅管理：图书管理员进行借阅管理。 L9：增加读者：系统管理员增加新的读者用户。 L10：删除读者：系统管理员删除读者。 L11：查询读者：系统管理员查询已有的读者。 L12：读者类别管理：管理员对读者进行分类管理。 L13：读者管理：系统管理员对读者进行管理。 L14：数据管理：系统管理员对数据进行修改，备份等管理。 L15：用户权限管理：系统管理员对用户的权限进行管理。 L16：系统运行日志：系统管理员对系统运行的日志进行管理。 L17：系统设置：系统管理员对系统进行设置。 L18：系统管理：系统管理员对系统进行管理。 L19：报表管理：系统管理员对该系统的各种报表进行管理。 L20：打印报表：系统管理员打印报表。 系统用例图如下图所示：

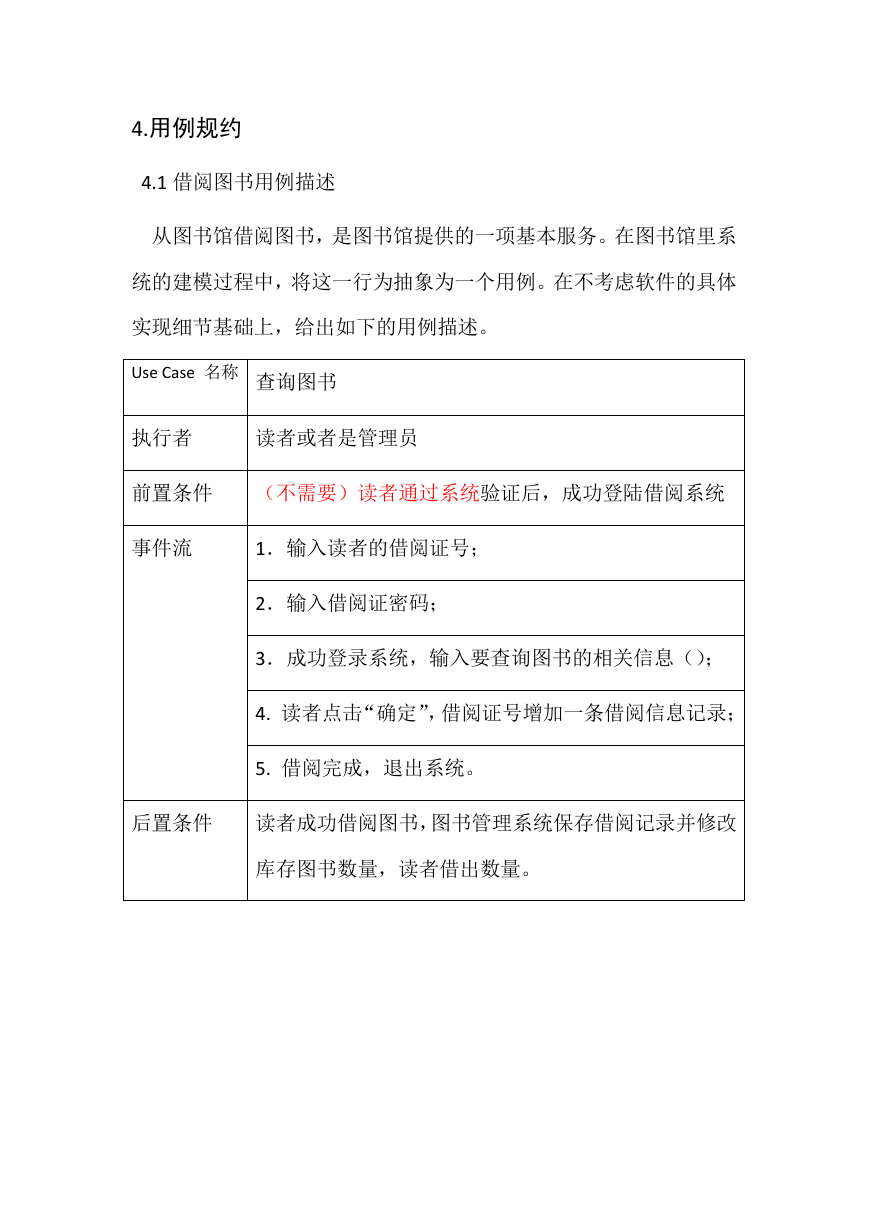

    4.用例规约 4.1 借阅图书用例描述 从图书馆借阅图书，是图书馆提供的一项基本服务。在图书馆里系 统的建模过程中，将这一行为抽象为一个用例。在不考虑软件的具体 实现细节基础上，给出如下的用例描述。 Use Case 名称 查询图书 执行者 读者或者是管理员 前置条件 （不需要）读者通过系统验证后，成功登陆借阅系统 事件流 1．输入读者的借阅证号； 2．输入借阅证密码； 3．成功登录系统，输入要查询图书的相关信息（）； 4. 读者点击“确定”，借阅证号增加一条借阅信息记录； 5. 借阅完成，退出系统。 后置条件 读者成功借阅图书，图书管理系统保存借阅记录并修改 库存图书数量，读者借出数量。
    4.2 新增读者用例描述 读者第一次来办理图书借阅业务，应当办理图书借阅卡，图书管 理员将其读者信息登记入读者数据库，便于对读者借阅信息进行统一 管理，其用例描述如下。 Use Case 名称 借阅读书 执行者 管理员 前置条件 管理员成功登陆图书管理系统读者信息管理子系统 事件流 1.选择“创建读者”； 2.将读者姓名，年龄，单位，联系电话等基本信息记录； 3.将以上信息存入读者信息库，并发放借阅卡，卡上记 录读者个人信息； 4.创建完成，退出系统； 后置条件 成功创建读者，读者信息可以被管理员查询到，读者可 以正常借阅图书。 参考文献： 1、 https://www.cnblogs.com/ndxsdhy/archive/2011/06/19/2084698. html 2、 https://blog.csdn.net/tiger_ibm/article/details/19337971 3、
