重要安全說明

安全注意事項

將投影機安裝於天花板的安全指示

介紹

投影機功能

包裝盒內容

標準配件

選購配件

投影機外視圖

控制項與功能

投影機

遙控器

安裝投影機

選擇一個合適的位置

投影尺寸

連線

連接電腦或顯示器

連接電腦

連接顯示器

連接視訊來源裝置

連接 HDMI 裝置

連接具有 Component Video 的視訊來源設備

連接具有 S-Video 的視訊來源裝置

連接具有 Composite video 的視訊來源設備

操作

啟動投影機

使用功能表

使用密碼功能

設定密碼

如果忘記密碼

進入密碼喚回步驟

更改密碼

停用密碼功能

切換輸入訊號

調整影像

調整投射角度

自動調整影像

微調影像清晰度

修正梯形失真

放大和搜尋細部

選擇縱橫比

將影像最佳化

選取圖片模式

使用畫面顏色

微調使用者模式裡的影像品質

設定簡報計時器

隱藏畫面

鎖定控制鍵

鎖定影像

在高海拔環境中使用

使用 CEC 功能

使用 3D 功能

在待機模式下使用投影機

關閉投影機

操作功能表

功能表系統

功能表說明

維護

維護投影機

清潔鏡頭

清潔投影機外殼

收存投影機

運送投影機

燈泡資訊

深入了解燈泡使用時間

延長燈泡使用壽命

更換燈泡的時機

更換燈泡

指示燈

疑難排解

規格

投影機規格

尺寸

天花板安裝

時序表

版權資訊

附錄

IR 控制表

代碼 A

代碼 B

RS232 指令表

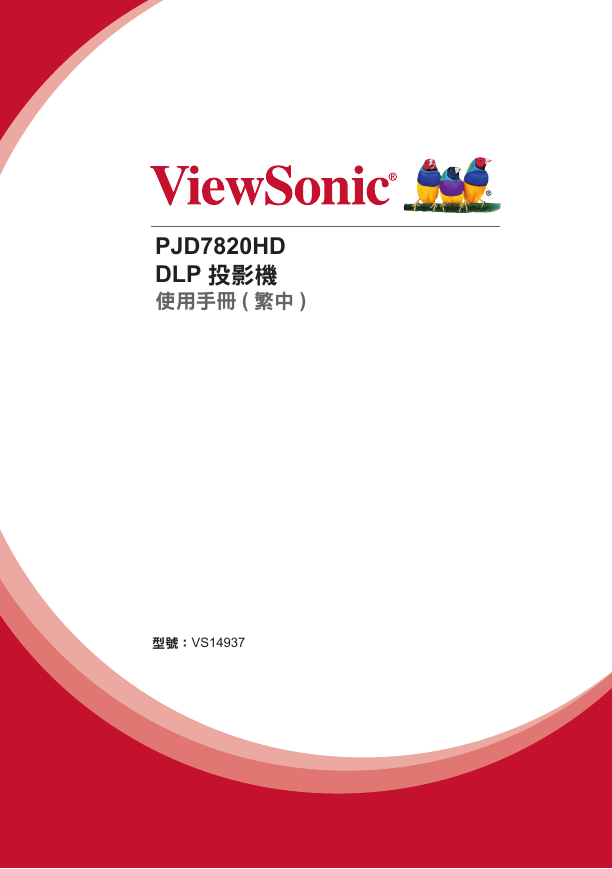

PJD7820HD DLP 投影機使用手冊 ( 繁中 ) 型號：VS14937

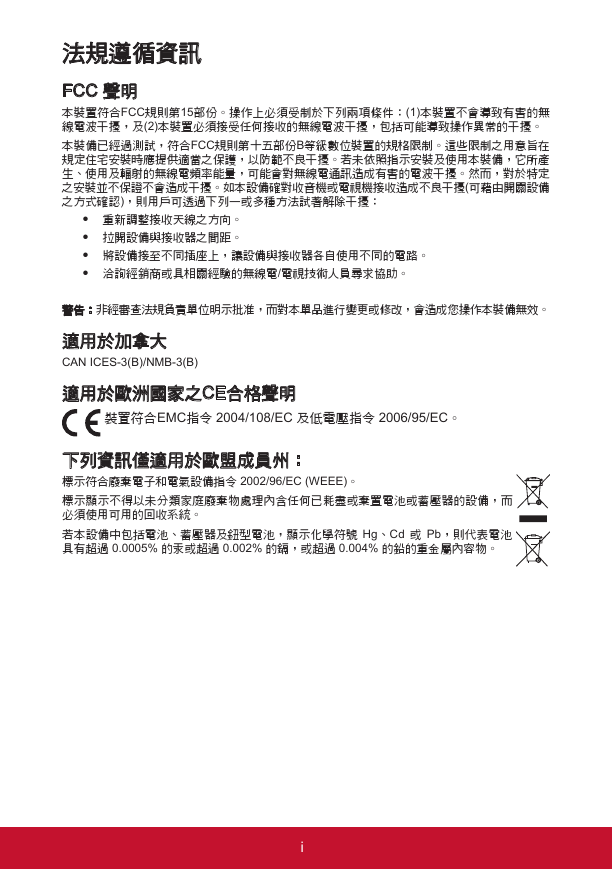

法規遵循資訊 FCC 聲明本裝置符合FCC規則第15部份。操作上必須受制於下列兩項條件：(1)本裝置不會導致有害的無線電波干擾，及(2)本裝置必須接受任何接收的無線電波干擾，包括可能導致操作異常的干擾。本裝備已經過測試，符合FCC規則第十五部份B等級數位裝置的規格限制。這些限制之用意旨在規定住宅安裝時應提供適當之保護，以防範不良干擾。若未依照指示安裝及使用本裝備，它所產生、使用及輻射的無線電頻率能量，可能會對無線電通訊造成有害的電波干擾。然而，對於特定之安裝並不保證不會造成干擾。如本設備確對收音機或電視機接收造成不良干擾(可藉由開關設備之方式確認)，則用戶可透過下列一或多種方法試著解除干擾： y 重新調整接收天線之方向。 y 拉開設備與接收器之間距。 y 將設備接至不同插座上，讓設備與接收器各自使用不同的電路。 y 洽詢經銷商或具相關經驗的無線電/電視技術人員尋求協助。警告：非經審查法規負責單位明示批准，而對本單品進行變更或修改，會造成您操作本裝備無效。適用於加拿大 CAN ICES-3(B)/NMB-3(B) 適用於歐洲國家之CE合格聲明裝置符合EMC指令 2004/108/EC 及低電壓指令 2006/95/EC。下列資訊僅適用於歐盟成員州：標示符合廢棄電子和電氣設備指令 2002/96/EC (WEEE)。標示顯示不得以未分類家庭廢棄物處理內含任何已耗盡或棄置電池或蓄壓器的設備，而必須使用可用的回收系統。若本設備中包括電池、蓄壓器及鈕型電池，顯示化學符號 Hg、Cd 或 Pb，則代表電池具有超過 0.0005% 的汞或超過 0.002% 的鎘，或超過 0.004% 的鉛的重金屬內容物。 i

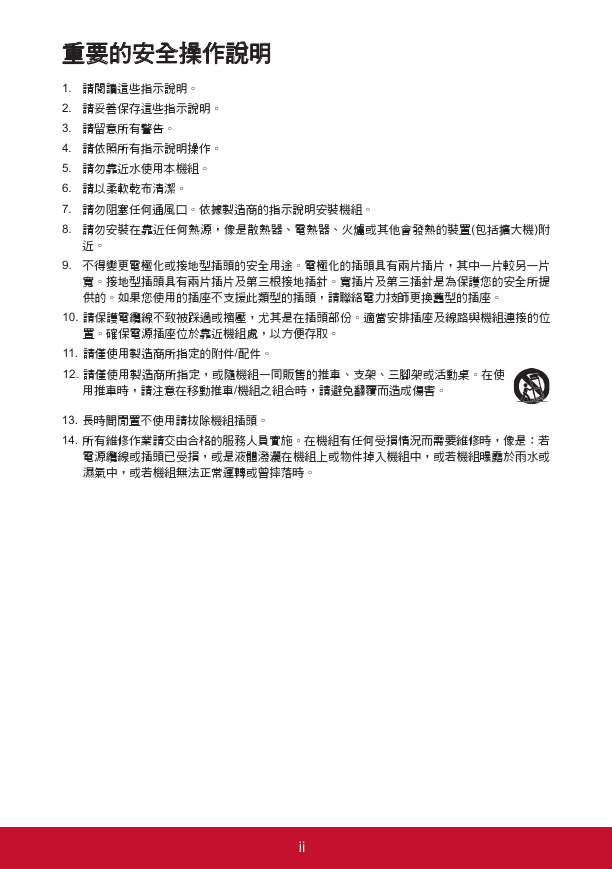

重要的安全操作說明 1. 請閱讀這些指示說明。 2. 請妥善保存這些指示說明。 3. 請留意所有警告。 4. 請依照所有指示說明操作。 5. 請勿靠近水使用本機組。 6. 請以柔軟乾布清潔。 7. 請勿阻塞任何通風口。依據製造商的指示說明安裝機組。 8. 請勿安裝在靠近任何熱源，像是散熱器、電熱器、火爐或其他會發熱的裝置(包括擴大機)附近。 9. 不得變更電極化或接地型插頭的安全用途。電極化的插頭具有兩片插片，其中一片較另一片寬。接地型插頭具有兩片插片及第三根接地插針。寬插片及第三插針是為保護您的安全所提供的。如果您使用的插座不支援此類型的插頭，請聯絡電力技師更換舊型的插座。 10. 請保護電纜線不致被踩過或擠壓，尤其是在插頭部份。適當安排插座及線路與機組連接的位置。確保電源插座位於靠近機組處，以方便存取。 11. 請僅使用製造商所指定的附件/配件。 12. 請僅使用製造商所指定，或隨機組一同販售的推車、支架、三腳架或活動桌。在使用推車時，請注意在移動推車/機組之組合時，請避免翻覆而造成傷害。 13. 長時間閒置不使用請拔除機組插頭。 14. 所有維修作業請交由合格的服務人員實施。在機組有任何受損情況而需要維修時，像是：若電源纜線或插頭已受損，或是液體潑灑在機組上或物件掉入機組中，或若機組曝露於雨水或濕氣中，或若機組無法正常運轉或曾摔落時。 ii

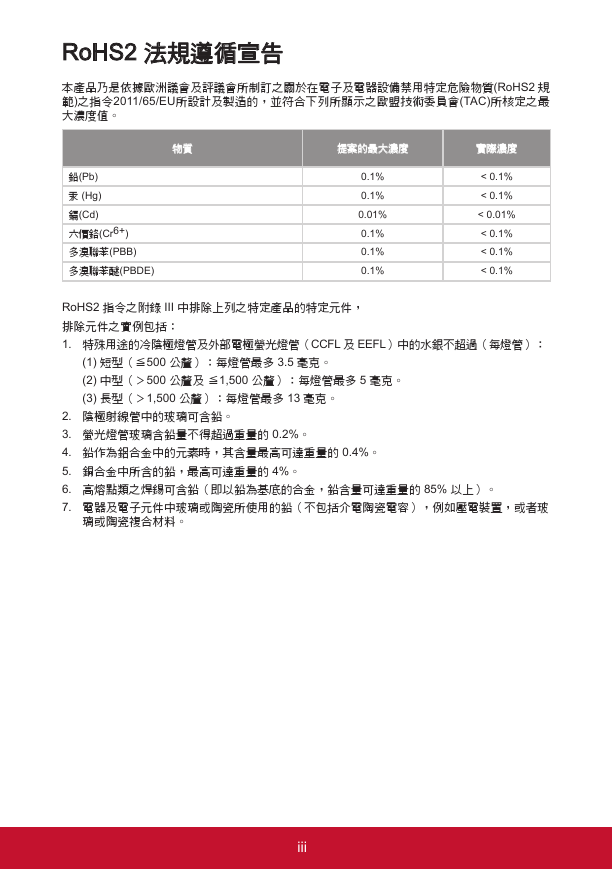

RoHS2 法規遵循宣告本產品乃是依據歐洲議會及評議會所制訂之關於在電子及電器設備禁用特定危險物質(RoHS2 規範)之指令2011/65/EU所設計及製造的，並符合下列所顯示之歐盟技術委員會(TAC)所核定之最大濃度值。物質提案的最大濃度實際濃度鉛(Pb) 汞 (Hg) 鎘(Cd) 六價鉻(Cr6+) 多溴聯苯(PBB) 多溴聯苯醚(PBDE) 0.1% 0.1% 0.01% 0.1% 0.1% 0.1% < 0.1% < 0.1% < 0.01% < 0.1% < 0.1% < 0.1% RoHS2 指令之附錄 III 中排除上列之特定產品的特定元件，排除元件之實例包括： 1. 特殊用途的冷陰極燈管及外部電極螢光燈管（CCFL 及 EEFL）中的水銀不超過（每燈管）： (1) 短型（≦500 公釐）：每燈管最多 3.5 毫克。 (2) 中型（＞500 公釐及 ≦1,500 公釐）：每燈管最多 5 毫克。 (3) 長型（＞1,500 公釐）：每燈管最多 13 毫克。 2. 陰極射線管中的玻璃可含鉛。 3. 螢光燈管玻璃含鉛量不得超過重量的 0.2%。 4. 鉛作為鋁合金中的元素時，其含量最高可達重量的 0.4%。 5. 銅合金中所含的鉛，最高可達重量的 4%。 6. 高熔點類之焊錫可含鉛（即以鉛為基底的合金，鉛含量可達重量的 85% 以上）。 7. 電器及電子元件中玻璃或陶瓷所使用的鉛（不包括介電陶瓷電容），例如壓電裝置，或者玻璃或陶瓷複合材料。 iii

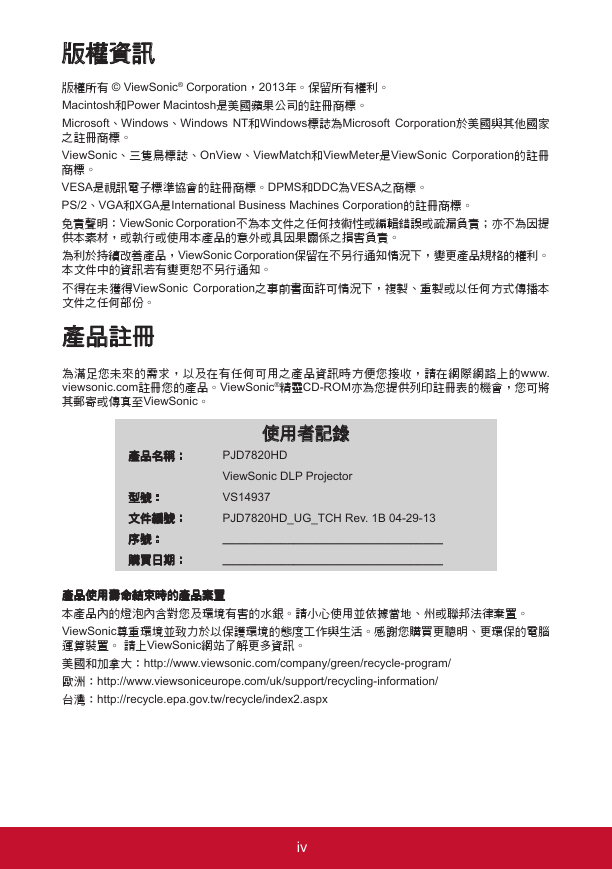

版權資訊版權所有 © ViewSonic® Corporation，2013年。保留所有權利。 Macintosh和Power Macintosh是美國蘋果公司的註冊商標。 Microsoft、Windows、Windows NT和Windows標誌為Microsoft Corporation於美國與其他國家之註冊商標。 ViewSonic、三隻鳥標誌、OnView、ViewMatch和ViewMeter是ViewSonic Corporation的註冊商標。 VESA是視訊電子標準協會的註冊商標。DPMS和DDC為VESA之商標。 PS/2、VGA和XGA是International Business Machines Corporation的註冊商標。免責聲明：ViewSonic Corporation不為本文件之任何技術性或編輯錯誤或疏漏負責；亦不為因提供本素材，或執行或使用本產品的意外或具因果關係之損害負責。為利於持續改善產品，ViewSonic Corporation保留在不另行通知情況下，變更產品規格的權利。本文件中的資訊若有變更恕不另行通知。不得在未獲得ViewSonic Corporation之事前書面許可情況下，複製、重製或以任何方式傳播本文件之任何部份。產品註冊為滿足您未來的需求，以及在有任何可用之產品資訊時方便您接收，請在網際網路上的www. viewsonic.com註冊您的產品。ViewSonic®精靈CD-ROM亦為您提供列印註冊表的機會，您可將其郵寄或傳真至ViewSonic。產品名稱：型號：文件編號：序號：購買日期：使用者記錄 PJD7820HD ViewSonic DLP Projector VS14937 PJD7820HD_UG_TCH Rev. 1B 04-29-13 __________________________________ __________________________________ 產品使用壽命結束時的產品棄置本產品內的燈泡內含對您及環境有害的水銀。請小心使用並依據當地、州或聯邦法律棄置。 ViewSonic尊重環境並致力於以保護環境的態度工作與生活。感謝您購買更聰明、更環保的電腦運算裝置。請上ViewSonic網站了解更多資訊。美國和加拿大：http://www.viewsonic.com/company/green/recycle-program/ 歐洲：http://www.viewsoniceurope.com/uk/support/recycling-information/ 台灣：http://recycle.epa.gov.tw/recycle/index2.aspx iv

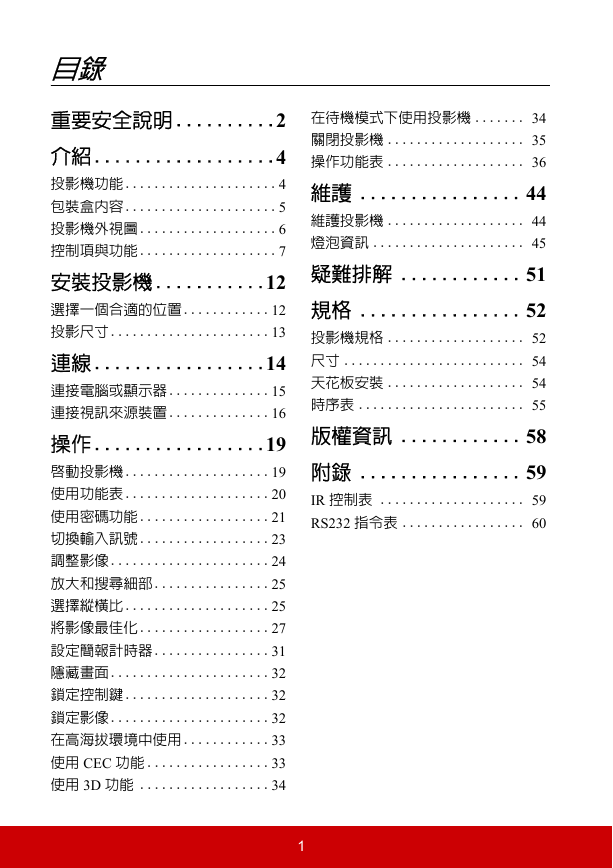

在待機模式下使用投影機 ....... 34 關閉投影機 ................... 35 操作功能表 ................... 36 維護 ................ 44 維護投影機 ................... 44 燈泡資訊 ..................... 45 疑難排解 ............ 51 規格 ................ 52 投影機規格 ................... 52 尺寸 ......................... 54 天花板安裝 ................... 54 時序表 ....................... 55 版權資訊 ............ 58 附錄 ................ 59 IR 控制表 .................... 59 RS232 指令表 ................. 60 目錄重要安全說明..........2 介紹..................4 投影機功能..................... 4 包裝盒內容..................... 5 投影機外視圖................... 6 控制項與功能................... 7 安裝投影機...........12 選擇一個合適的位置............ 12 投影尺寸...................... 13 連線.................14 連接電腦或顯示器.............. 15 連接視訊來源裝置.............. 16 操作.................19 啟動投影機.................... 19 使用功能表.................... 20 使用密碼功能.................. 21 切換輸入訊號.................. 23 調整影像...................... 24 放大和搜尋細部................ 25 選擇縱橫比.................... 25 將影像最佳化.................. 27 設定簡報計時器................ 31 隱藏畫面...................... 32 鎖定控制鍵.................... 32 鎖定影像...................... 32 在高海拔環境中使用............ 33 使用 CEC 功能................. 33 使用 3D 功能 .................. 34 1

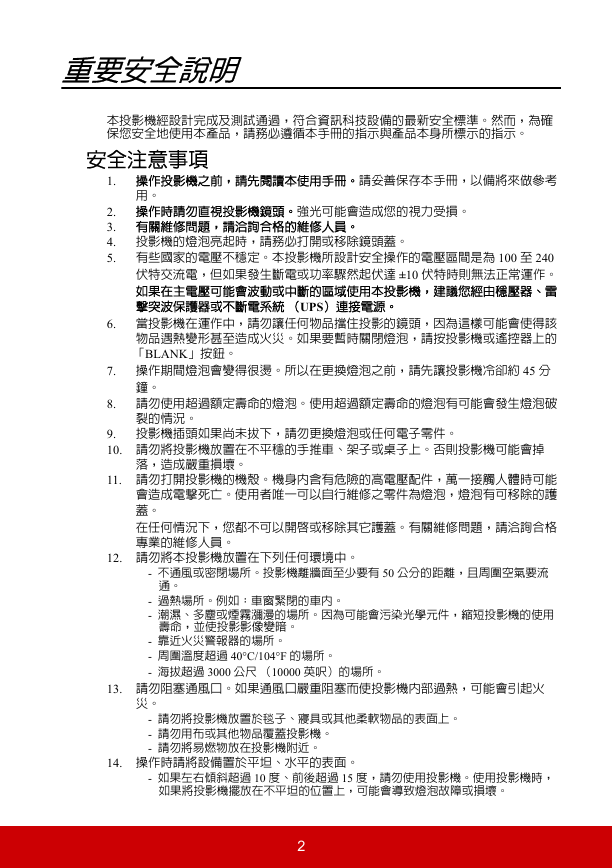

重要安全說明本投影機經設計完成及測試通過，符合資訊科技設備的最新安全標準。然而，為確保您安全地使用本產品，請務必遵循本手冊的指示與產品本身所標示的指示。安全注意事項 1. 操作投影機之前，請先閱讀本使用手冊。請妥善保存本手冊，以備將來做參考用。 2. 操作時請勿直視投影機鏡頭。強光可能會造成您的視力受損。 3. 有關維修問題，請洽詢合格的維修人員。 4. 投影機的燈泡亮起時，請務必打開或移除鏡頭蓋。 5. 有些國家的電壓不穩定。本投影機所設計安全操作的電壓區間是為 100 至 240 伏特交流電，但如果發生斷電或功率驟然起伏達 ±10 伏特時則無法正常運作。如果在主電壓可能會波動或中斷的區域使用本投影機，建議您經由穩壓器、雷擊突波保護器或不斷電系統（UPS）連接電源。 6. 當投影機在運作中，請勿讓任何物品擋住投影的鏡頭，因為這樣可能會使得該物品遇熱變形甚至造成火災。如果要暫時關閉燈泡，請按投影機或遙控器上的「BLANK」按鈕。 7. 操作期間燈泡會變得很燙。所以在更換燈泡之前，請先讓投影機冷卻約 45 分鐘。 8. 請勿使用超過額定壽命的燈泡。使用超過額定壽命的燈泡有可能會發生燈泡破裂的情況。 9. 投影機插頭如果尚未拔下，請勿更換燈泡或任何電子零件。 10. 請勿將投影機放置在不平穩的手推車、架子或桌子上。否則投影機可能會掉落，造成嚴重損壞。 11. 請勿打開投影機的機殼。機身內含有危險的高電壓配件，萬一接觸人體時可能會造成電擊死亡。使用者唯一可以自行維修之零件為燈泡，燈泡有可移除的護蓋。在任何情況下，您都不可以開啟或移除其它護蓋。有關維修問題，請洽詢合格專業的維修人員。 12. 請勿將本投影機放置在下列任何環境中。 - 不通風或密閉場所。投影機離牆面至少要有 50 公分的距離，且周圍空氣要流通。 - 過熱場所。例如：車窗緊閉的車內。 - 潮濕、多塵或煙霧瀰漫的場所。因為可能會污染光學元件，縮短投影機的使用壽命，並使投影影像變暗。 - 靠近火災警報器的場所。 - 周圍溫度超過 40°C/104°F 的場所。 - 海拔超過 3000 公尺（10000 英呎）的場所。 13. 請勿阻塞通風口。如果通風口嚴重阻塞而使投影機內部過熱，可能會引起火災。 - 請勿將投影機放置於毯子、寢具或其他柔軟物品的表面上。 - 請勿用布或其他物品覆蓋投影機。 - 請勿將易燃物放在投影機附近。 14. 操作時請將設備置於平坦、水平的表面。 - 如果左右傾斜超過 10 度、前後超過 15 度，請勿使用投影機。使用投影機時，如果將投影機擺放在不平坦的位置上，可能會導致燈泡故障或損壞。 2

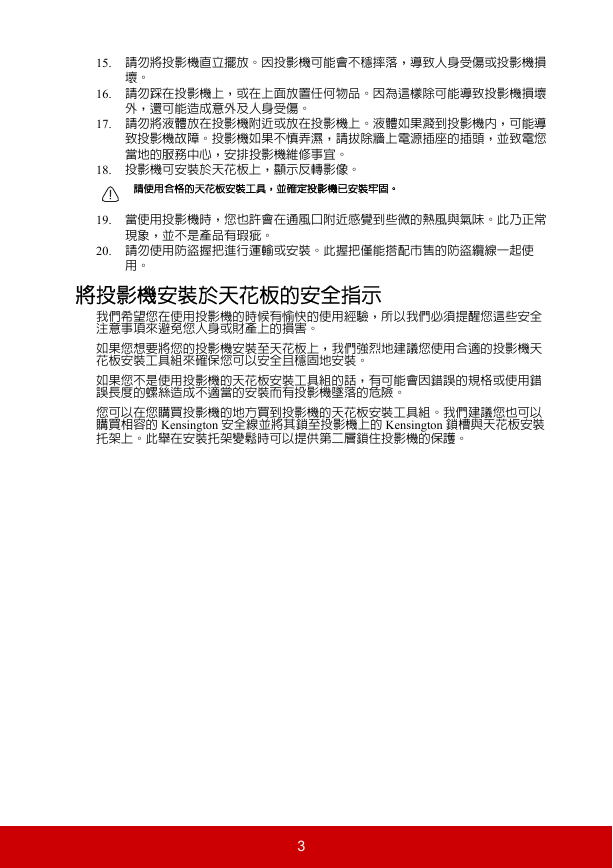

15. 請勿將投影機直立擺放。因投影機可能會不穩摔落，導致人身受傷或投影機損壞。 16. 請勿踩在投影機上，或在上面放置任何物品。因為這樣除可能導致投影機損壞外，還可能造成意外及人身受傷。 17. 請勿將液體放在投影機附近或放在投影機上。液體如果濺到投影機內，可能導致投影機故障。投影機如果不慎弄濕，請拔除牆上電源插座的插頭，並致電您當地的服務中心，安排投影機維修事宜。 18. 投影機可安裝於天花板上，顯示反轉影像。請使用合格的天花板安裝工具，並確定投影機已安裝牢固。 19. 當使用投影機時，您也許會在通風口附近感覺到些微的熱風與氣味。此乃正常現象，並不是產品有瑕疵。 20. 請勿使用防盜握把進行運輸或安裝。此握把僅能搭配市售的防盜纜線一起使用。將投影機安裝於天花板的安全指示我們希望您在使用投影機的時候有愉快的使用經驗，所以我們必須提醒您這些安全注意事項來避免您人身或財產上的損害。如果您想要將您的投影機安裝至天花板上，我們強烈地建議您使用合適的投影機天花板安裝工具組來確保您可以安全且穩固地安裝。如果您不是使用投影機的天花板安裝工具組的話，有可能會因錯誤的規格或使用錯誤長度的螺絲造成不適當的安裝而有投影機墜落的危險。您可以在您購買投影機的地方買到投影機的天花板安裝工具組。我們建議您也可以購買相容的 Kensington 安全線並將其鎖至投影機上的 Kensington 鎖槽與天花板安裝托架上。此舉在安裝托架變鬆時可以提供第二層鎖住投影機的保護。 3
