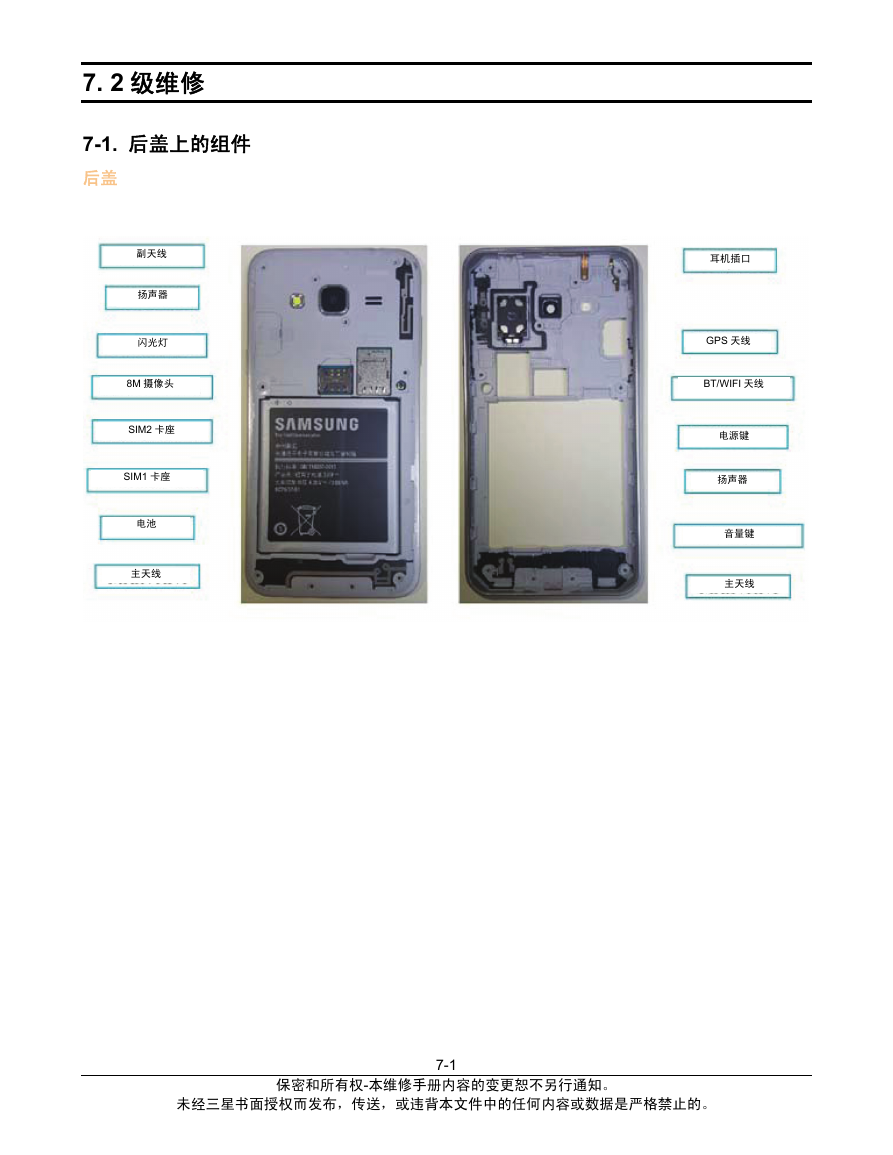

    7. 2 级维修 7-1. 后盖上的组件 后盖 副天线 扬声器 闪光灯 8M 摄像头 SIM2 卡座 SIM1 卡座 电池 主天线 耳机插口 GPS 天线 BT/WIFI 天线 电源键 扬声器 音量键 主天线 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1

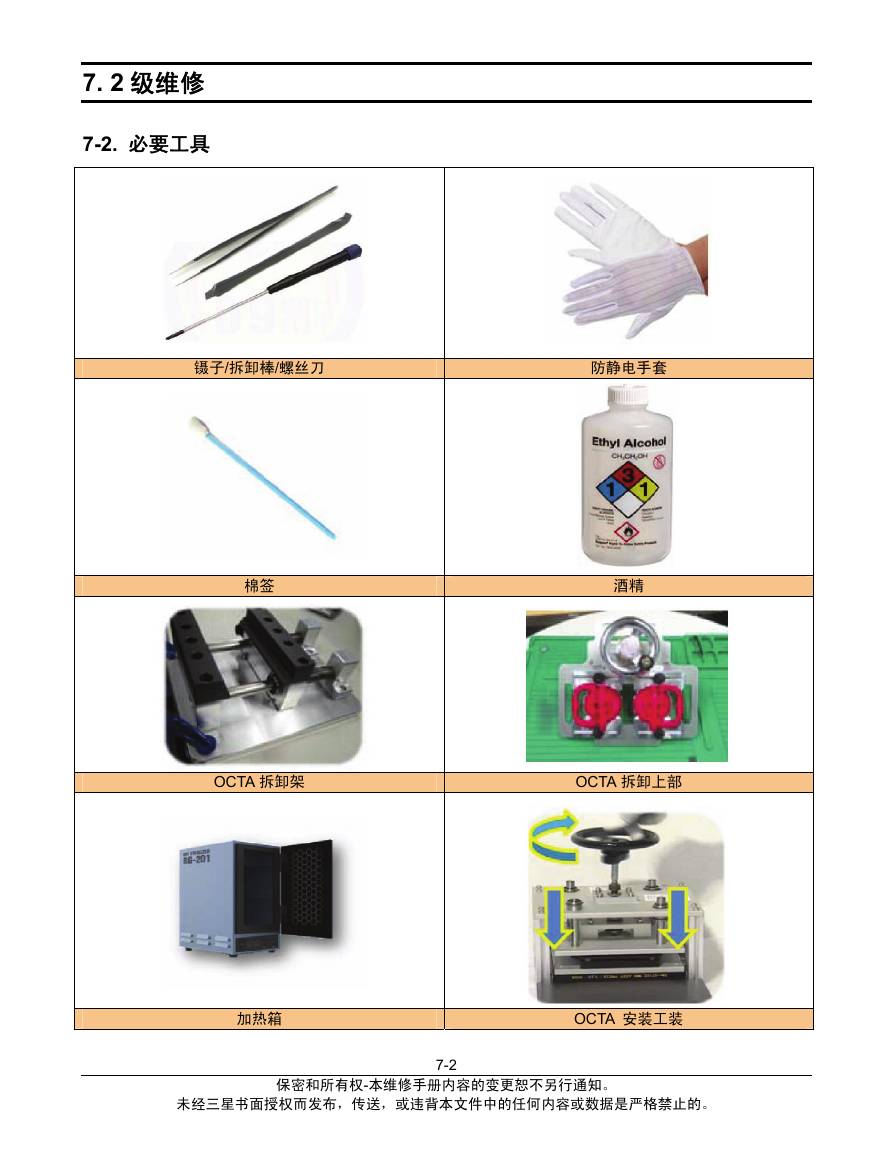

    7. 2 级维修 7-2. 必要工具 镊子/拆卸棒/螺丝刀 防静电手套 棉签 酒精 OCTA 拆卸架 OCTA 拆卸上部 加热箱 OCTA 安装工装 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2

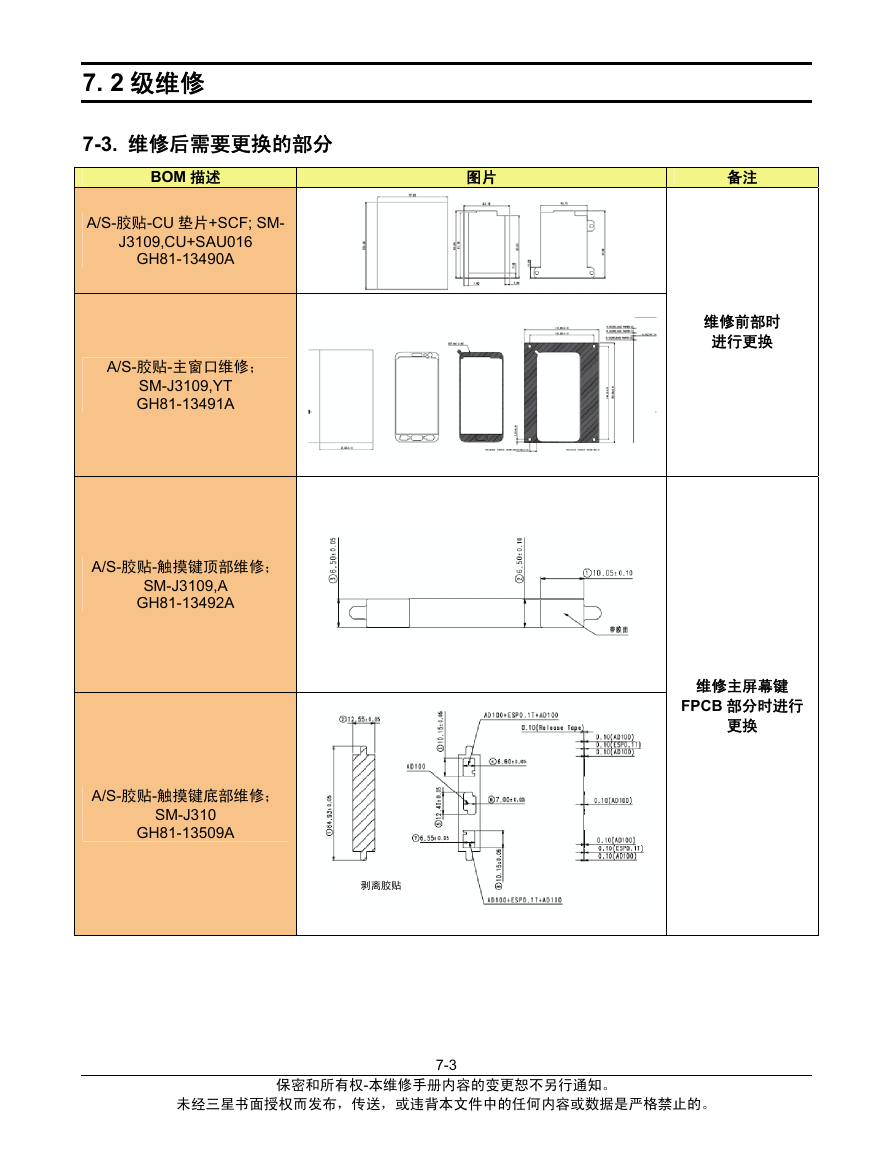

    7. 2 级维修 7-3. 维修后需要更换的部分 BOM 描述 图片 备注 A/S-胶贴-CU 垫片+SCF; SM- J3109,CU+SAU016 GH81-13490A A/S-胶贴-主窗口维修； SM-J3109,YT GH81-13491A A/S-胶贴-触摸键顶部维修； SM-J3109,A GH81-13492A A/S-胶贴-触摸键底部维修； SM-J310 GH81-13509A 剥离胶贴 维修前部时 进行更换 维修主屏幕键 FPCB 部分时进行 更换 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-3

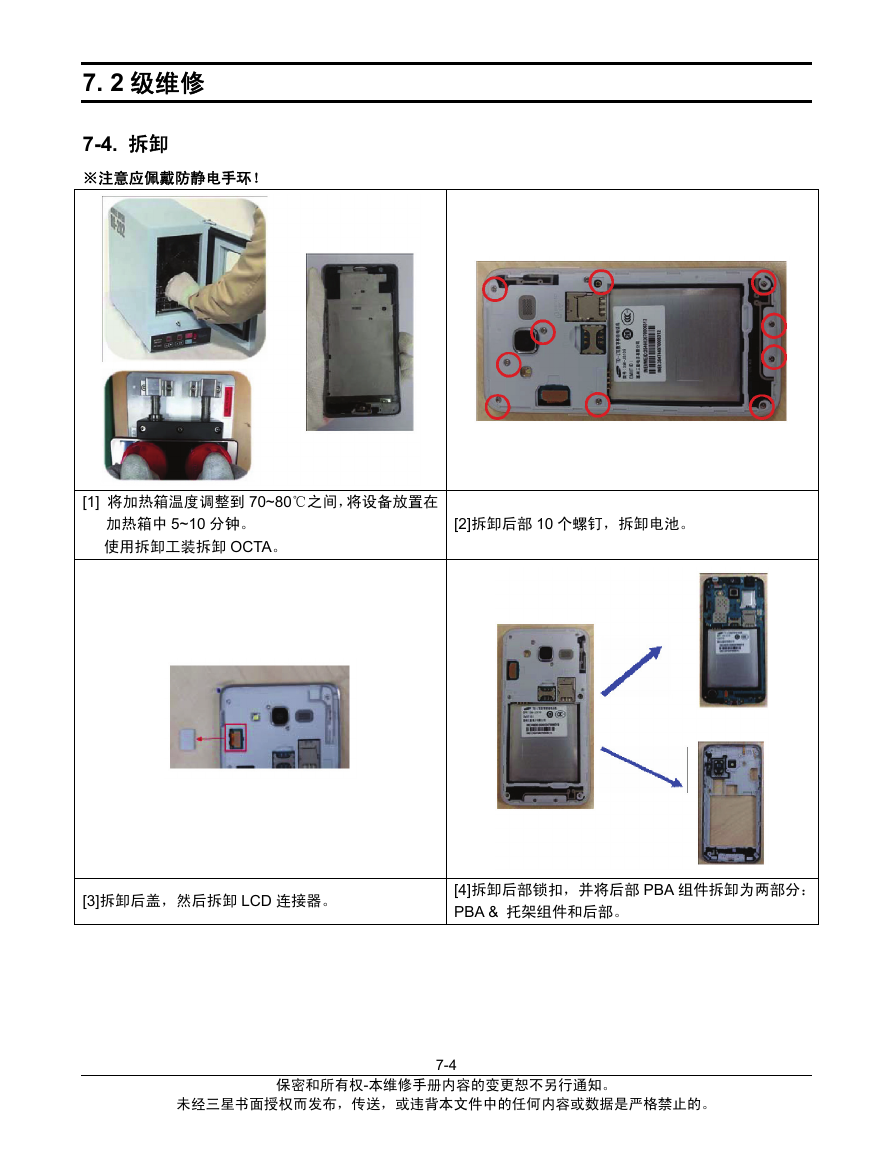

    7. 2 级维修 7-4. 拆卸 ※注意应佩戴防静电手环！ [1] 将加热箱温度调整到 70~80℃之间，将设备放置在 加热箱中 5~10 分钟。 使用拆卸工装拆卸 OCTA。 [2]拆卸后部 10 个螺钉，拆卸电池。 [3]拆卸后盖，然后拆卸 LCD 连接器。 [4]拆卸后部锁扣，并将后部 PBA 组件拆卸为两部分： PBA & 托架组件和后部。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-4

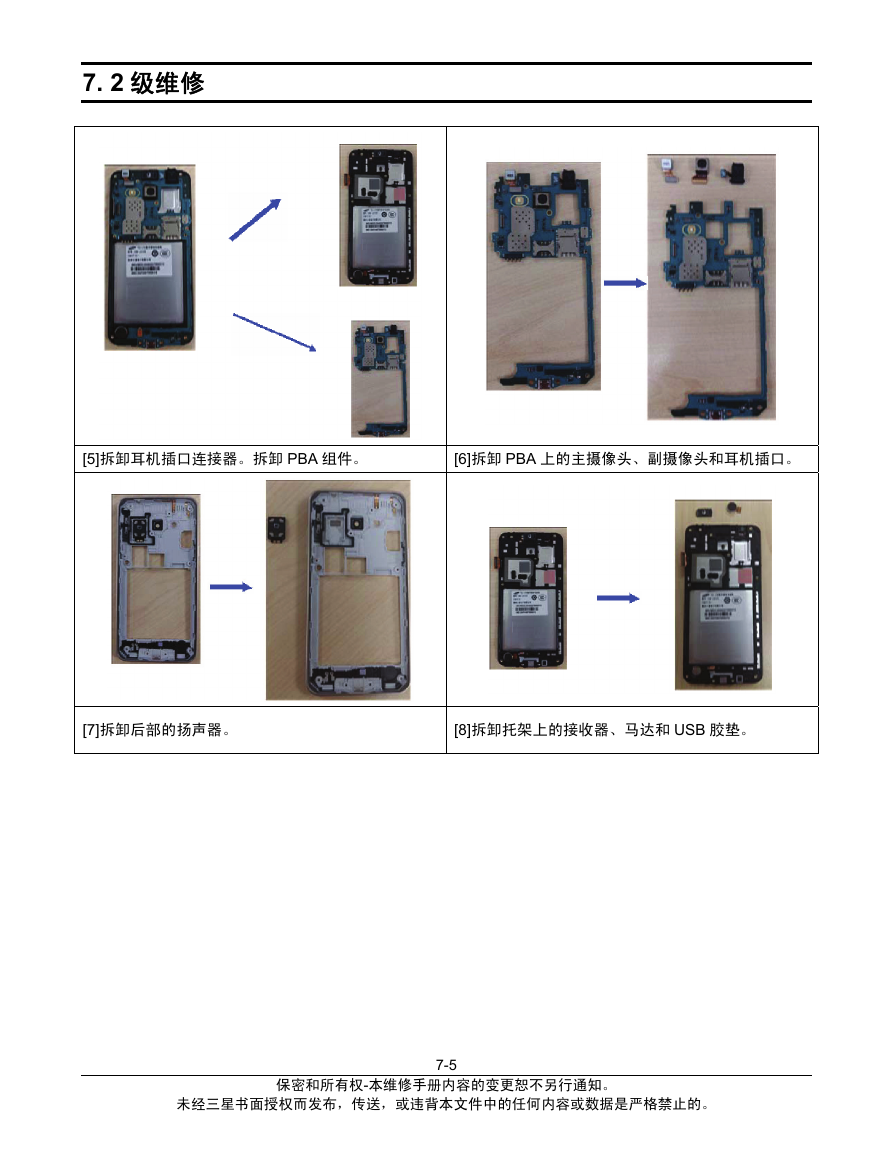

    7. 2 级维修 [5]拆卸耳机插口连接器。拆卸 PBA 组件。 [6]拆卸 PBA 上的主摄像头、副摄像头和耳机插口。 [7]拆卸后部的扬声器。 [8]拆卸托架上的接收器、马达和 USB 胶垫。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-5

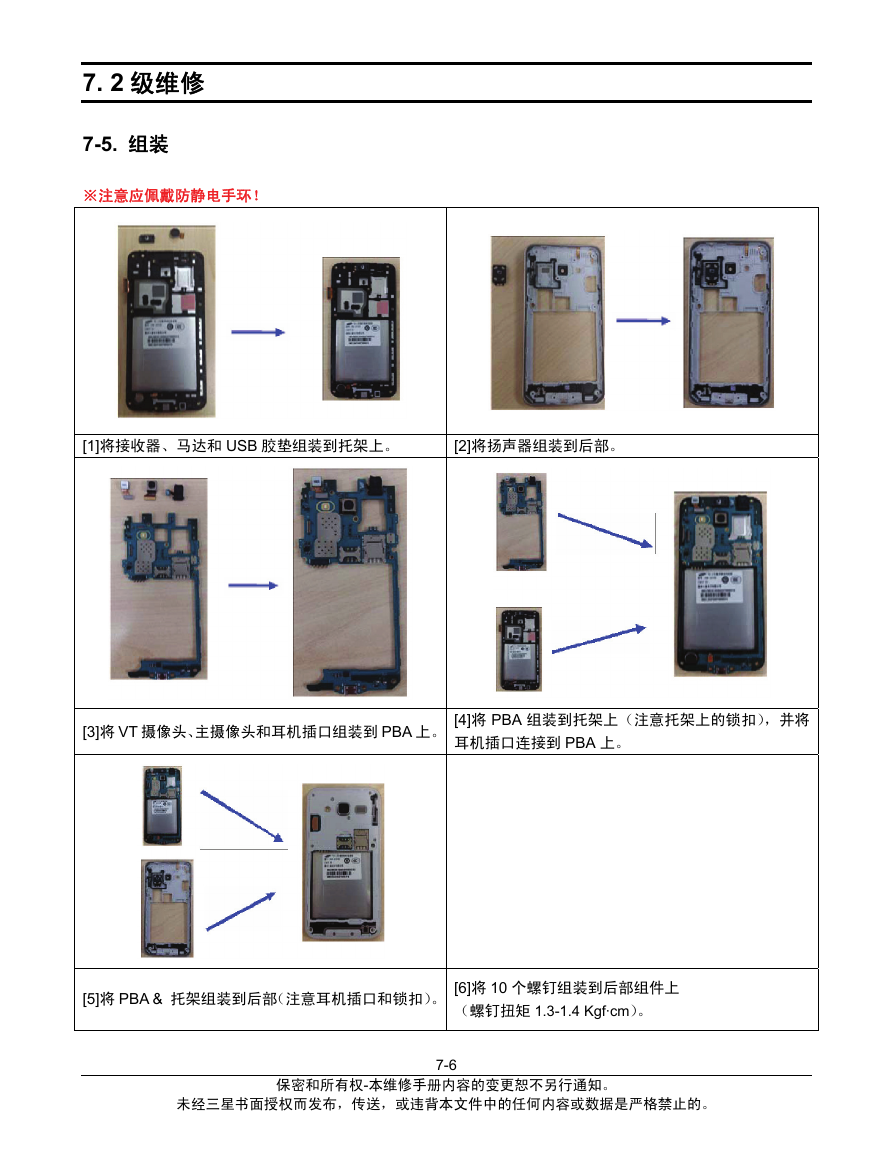

    7. 2 级维修 7-5. 组装 ※注意应佩戴防静电手环！ [1]将接收器、马达和 USB 胶垫组装到托架上。 [2]将扬声器组装到后部。 [3]将 VT 摄像头、主摄像头和耳机插口组装到 PBA 上。 [4]将 PBA 组装到托架上（注意托架上的锁扣），并将 耳机插口连接到 PBA 上。 [5]将 PBA & 托架组装到后部（注意耳机插口和锁扣）。 [6]将 10 个螺钉组装到后部组件上 （螺钉扭矩 1.3-1.4 Kgf·cm）。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-6

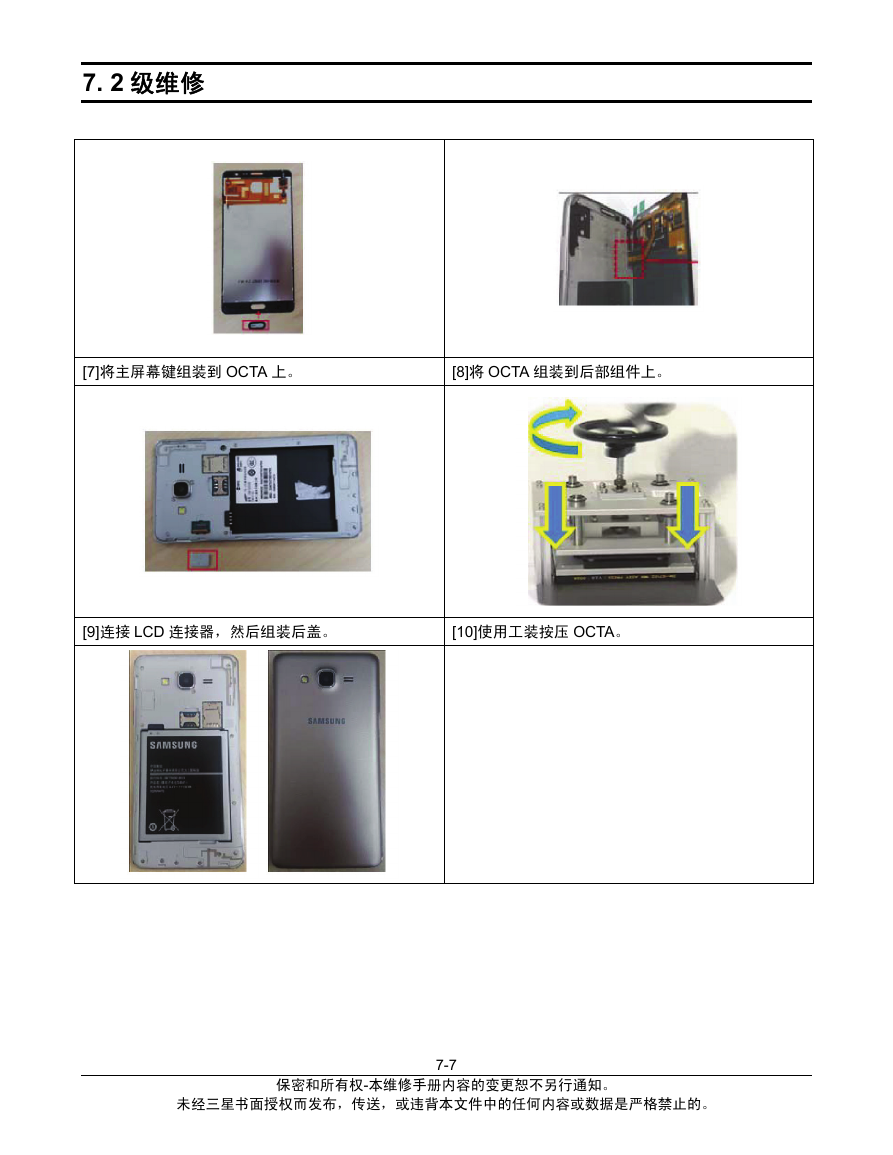

    7. 2 级维修 [7]将主屏幕键组装到 OCTA 上。 [8]将 OCTA 组装到后部组件上。 [9]连接 LCD 连接器，然后组装后盖。 [10]使用工装按压 OCTA。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-7
