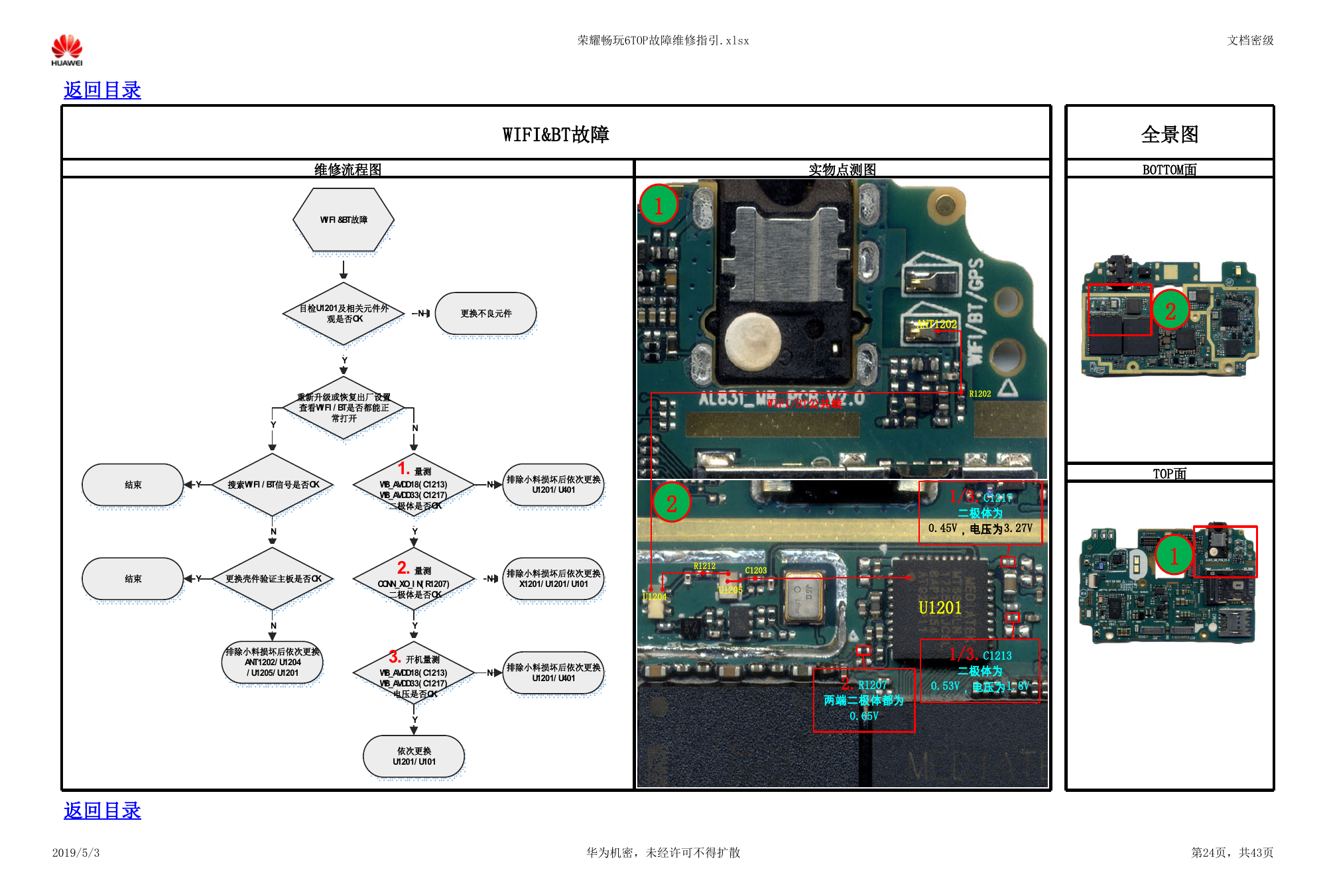

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 WIFI&BT故障 维修流程图 实物点测图 1 2 R1212 C1203 U1204 U1205 ANT1202 WIFI/BT公共线 R1202 1/3.C1217 二极体为 0.45V，电压为3.27V U1201 1/3.C1213 二极体为 0.53V，电压为1.8V 2.R1207 两端二极体都为 0.65V 全景图 BOTTOM面 2 TOP面 1 返回目录 2019/5/3 华为机密，未经许可不得扩散 第24页，共43页 YN更换不良元件N排除小料损坏后依次更换X1201/U1201/U101WIFI&BT故障目检U1201及相关元件外观是否OK2.量测CONN_XO_IN(R1207)二极体是否OK排除小料损坏后依次更换ANT1202/U1204/U1205/U1201重新升级或恢复出厂设置查看WIFI/BT是否都能正常打开YN搜索WIFI/BT信号是否OK结束YN更换壳件验证主板是否OK结束YY1.量测WB_AVDD18(C1213)WB_AVDD33(C1217)二极体是否OK排除小料损坏后依次更换U1201/U401NNY3.开机量测WB_AVDD18(C1213)WB_AVDD33(C1217)电压是否OK排除小料损坏后依次更换U1201/U401依次更换U1201/U101NY
