数字图像处理与图像通信实验.doc
通信与信息工程学院
2012/2013 学年第一学期
实 验 报 告
实验课程名称 数字图像处理与图像通信实验
专
业
电子信息工程
学 生 学 号
学 生 姓 名
指 导 教 师
刘 瑜
指 导 单 位
图像与广播电视系
实验名称：图像的锐化处理
日 期：
2012 年 9
月 12 日
一、实验目的：←
学习用锐化处理技术来加强图像的目标边界和图像细节.对图像进行梯度算子、Roberts
算子、Sobel 算子边缘检测处理和 Laplace 算子边缘增强处理，使图像的某些特征（如
边缘、轮廓等）得以进一步的增强及突出。
二、实验内容：
（1）编写梯度算子和 Roberts 算子滤波函数。
（2）编写 Sobel 算子滤波函数。
（3）编写拉普拉斯边缘增强滤波函数。
（4）观察频域中用高低通滤波技术对图像进行的平滑和锐化处理。

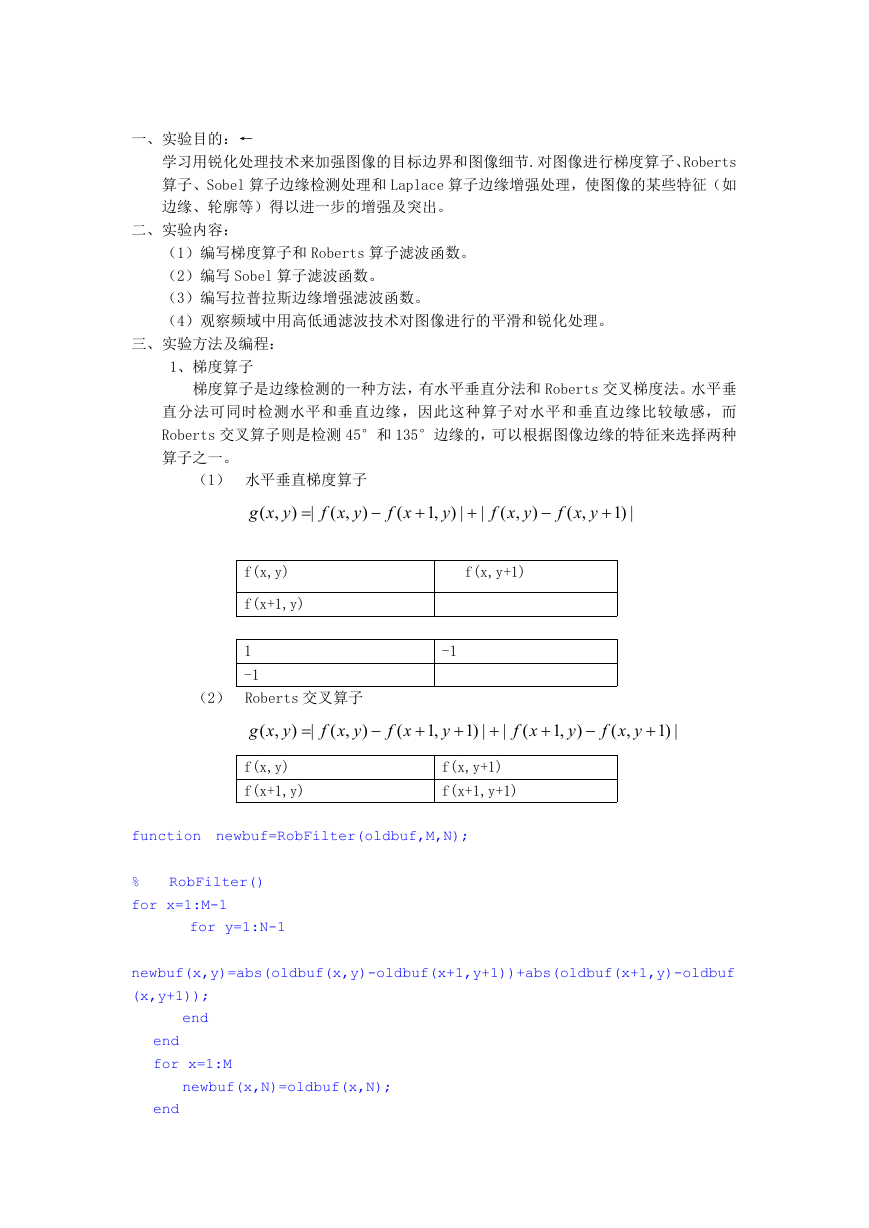

三、实验方法及编程：
1、梯度算子
梯度算子是边缘检测的一种方法，有水平垂直分法和 Roberts 交叉梯度法。水平垂
直分法可同时检测水平和垂直边缘，因此这种算子对水平和垂直边缘比较敏感，而
Roberts 交叉算子则是检测 45°和 135°边缘的，可以根据图像边缘的特征来选择两种
算子之一。
（1） 水平垂直梯度算子
,(
yxg
)
|
,(
yxf
)
(
xf
,1
y
|)
|
,(
yxf
)
,(
yxf
|)1
f(x,y)
f(x+1,y)
1
-1
f(x,y+1)
-1
（2） Roberts 交叉算子
,(
yxg
)
|
,(
yxf
)
(
xf
,1
y
|)1
|
(
xf
,1
y
)
,(
yxf
|)1
f(x,y)
f(x+1,y)
f(x,y+1)
f(x+1,y+1)
function newbuf=RobFilter(oldbuf,M,N);
RobFilter()
%
for x=1:M-1
for y=1:N-1
newbuf(x,y)=abs(oldbuf(x,y)-oldbuf(x+1,y+1))+abs(oldbuf(x+1,y)-oldbuf
(x,y+1));
end
end
for x=1:M
end
newbuf(x,N)=oldbuf(x,N);
for y=1:N
end
newbuf(M,y)=oldbuf(M,y);

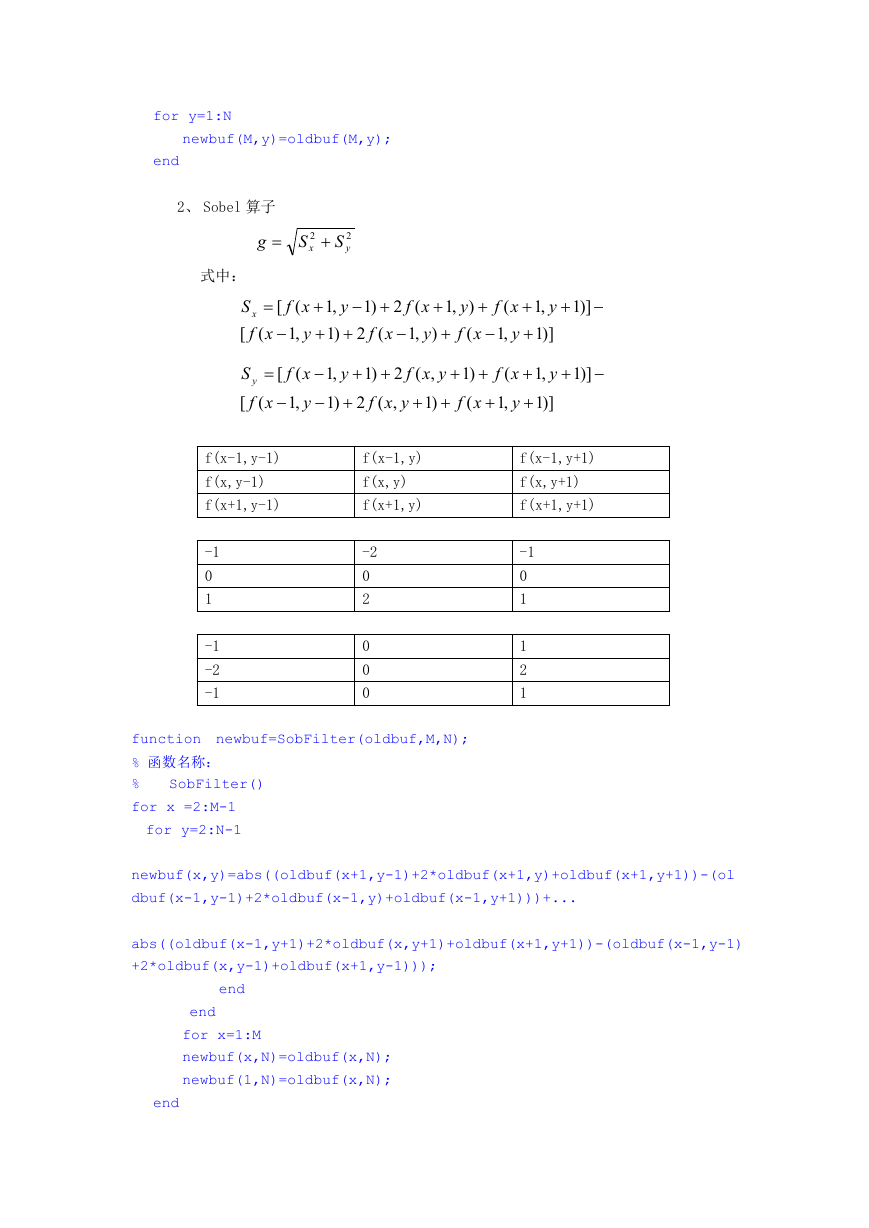

2、 Sobel 算子
g
S
2
x
S
2
y
式中：
S x
[
(
xf
[
(
xf
,1
y
,1
(2)1
xf
y
,1
(2)1
y
xf
,1
)
(
)
xf
y
(
,1
y
xf
,1
y
)]1
)]1
S y
[
(
xf
[
(
xf
,1
y
,(2)1
,1
yxf
y
)1
,(2)1
yxf
)1
(
xf
(
xf
,1
y
,1
y
)]1
)]1
f(x-1,y-1)
f(x,y-1)
f(x+1,y-1)
f(x-1,y)
f(x,y)
f(x+1,y)
f(x-1,y+1)
f(x,y+1)
f(x+1,y+1)
-1
0
1
-1
-2
-1
-2
0
2
0
0
0
-1
0
1
1
2
1
function newbuf=SobFilter(oldbuf,M,N);
% 函数名称：
%
for x =2:M-1
for y=2:N-1
SobFilter()
newbuf(x,y)=abs((oldbuf(x+1,y-1)+2*oldbuf(x+1,y)+oldbuf(x+1,y+1))-(ol
dbuf(x-1,y-1)+2*oldbuf(x-1,y)+oldbuf(x-1,y+1)))+...
abs((oldbuf(x-1,y+1)+2*oldbuf(x,y+1)+oldbuf(x+1,y+1))-(oldbuf(x-1,y-1)
+2*oldbuf(x,y-1)+oldbuf(x+1,y-1)));
end
end
for x=1:M
newbuf(x,N)=oldbuf(x,N);
newbuf(1,N)=oldbuf(x,N);
end
for y=1:N
end
newbuf(M,y)=oldbuf(M,y);
newbuf(1,y)=oldbuf(1,y);

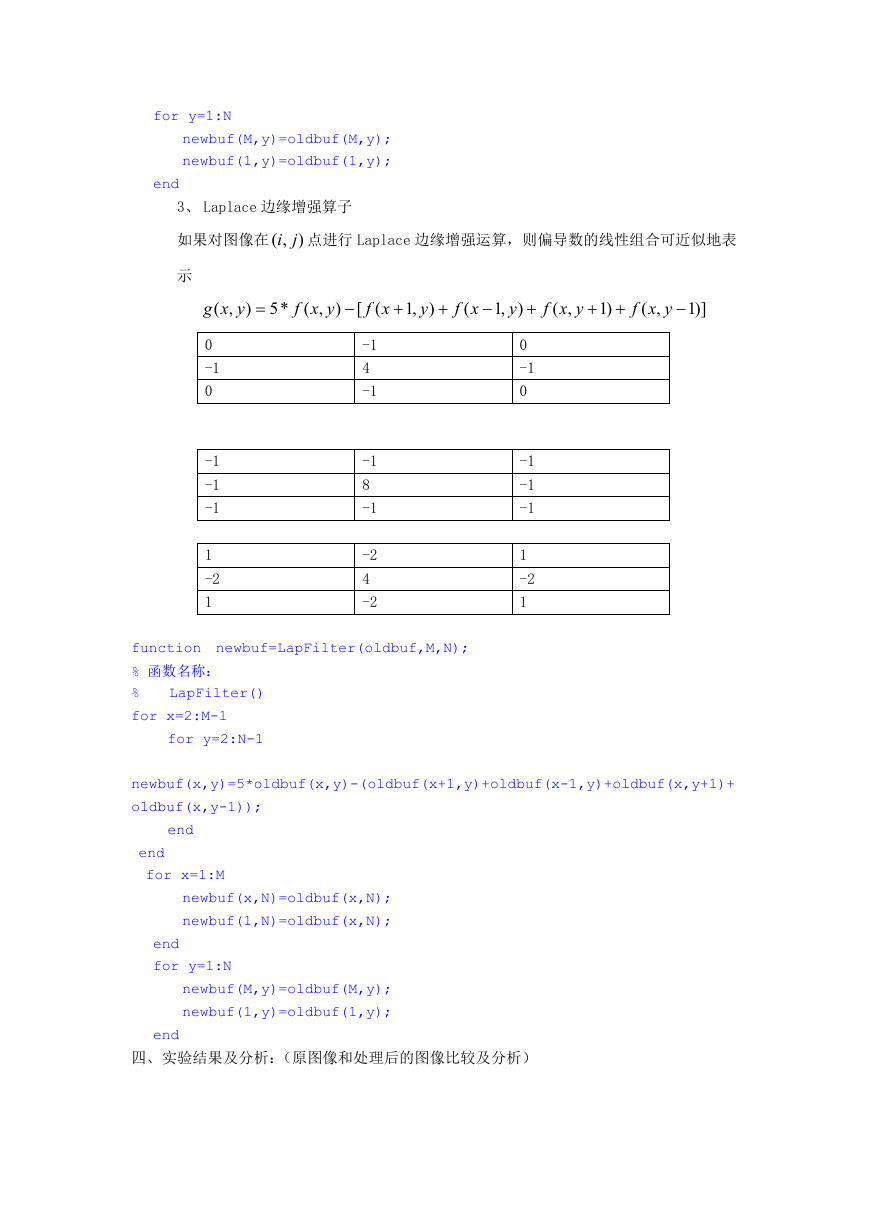

3、 Laplace 边缘增强算子
如果对图像在 ),(
j
i 点进行 Laplace 边缘增强运算，则偏导数的线性组合可近似地表
示
,(
yxg
)
,(*5
yxf
)
[
(
xf
,1
y
)
(
xf
,1
y
)
,(
yxf
)1
,(
yxf
)]1
0
-1
0
-1
-1
-1
1
-2
1
-1
4
-1
-1
8
-1
-2
4
-2
0
-1
0
-1
-1
-1
1
-2
1
function newbuf=LapFilter(oldbuf,M,N);
% 函数名称：
%
for x=2:M-1
LapFilter()
for y=2:N-1
newbuf(x,y)=5*oldbuf(x,y)-(oldbuf(x+1,y)+oldbuf(x-1,y)+oldbuf(x,y+1)+
oldbuf(x,y-1));
end
end
for x=1:M
end
for y=1:N
end
newbuf(x,N)=oldbuf(x,N);
newbuf(1,N)=oldbuf(x,N);
newbuf(M,y)=oldbuf(M,y);
newbuf(1,y)=oldbuf(1,y);
四、实验结果及分析：（原图像和处理后的图像比较及分析）

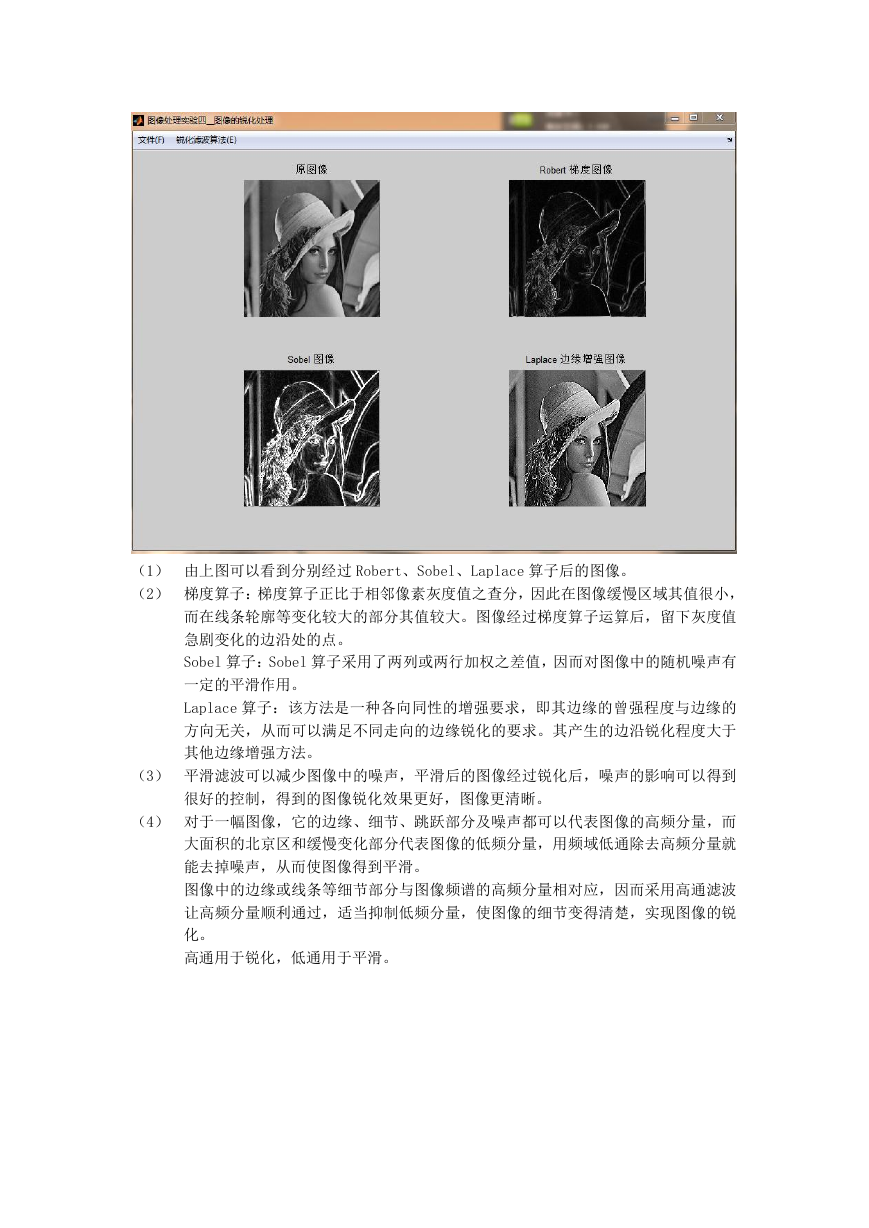

（1） 由上图可以看到分别经过 Robert、Sobel、Laplace 算子后的图像。
（2） 梯度算子：梯度算子正比于相邻像素灰度值之查分，因此在图像缓慢区域其值很小，
而在线条轮廓等变化较大的部分其值较大。图像经过梯度算子运算后，留下灰度值
急剧变化的边沿处的点。
Sobel 算子：Sobel 算子采用了两列或两行加权之差值，因而对图像中的随机噪声有
一定的平滑作用。
Laplace 算子：该方法是一种各向同性的增强要求，即其边缘的曾强程度与边缘的
方向无关，从而可以满足不同走向的边缘锐化的要求。其产生的边沿锐化程度大于
其他边缘增强方法。
（3） 平滑滤波可以减少图像中的噪声，平滑后的图像经过锐化后，噪声的影响可以得到
很好的控制，得到的图像锐化效果更好，图像更清晰。
（4） 对于一幅图像，它的边缘、细节、跳跃部分及噪声都可以代表图像的高频分量，而
大面积的北京区和缓慢变化部分代表图像的低频分量，用频域低通除去高频分量就
能去掉噪声，从而使图像得到平滑。
图像中的边缘或线条等细节部分与图像频谱的高频分量相对应，因而采用高通滤波
让高频分量顺利通过，适当抑制低频分量，使图像的细节变得清楚，实现图像的锐
化。
高通用于锐化，低通用于平滑。
日 期：
2012 年 9
月 19 日

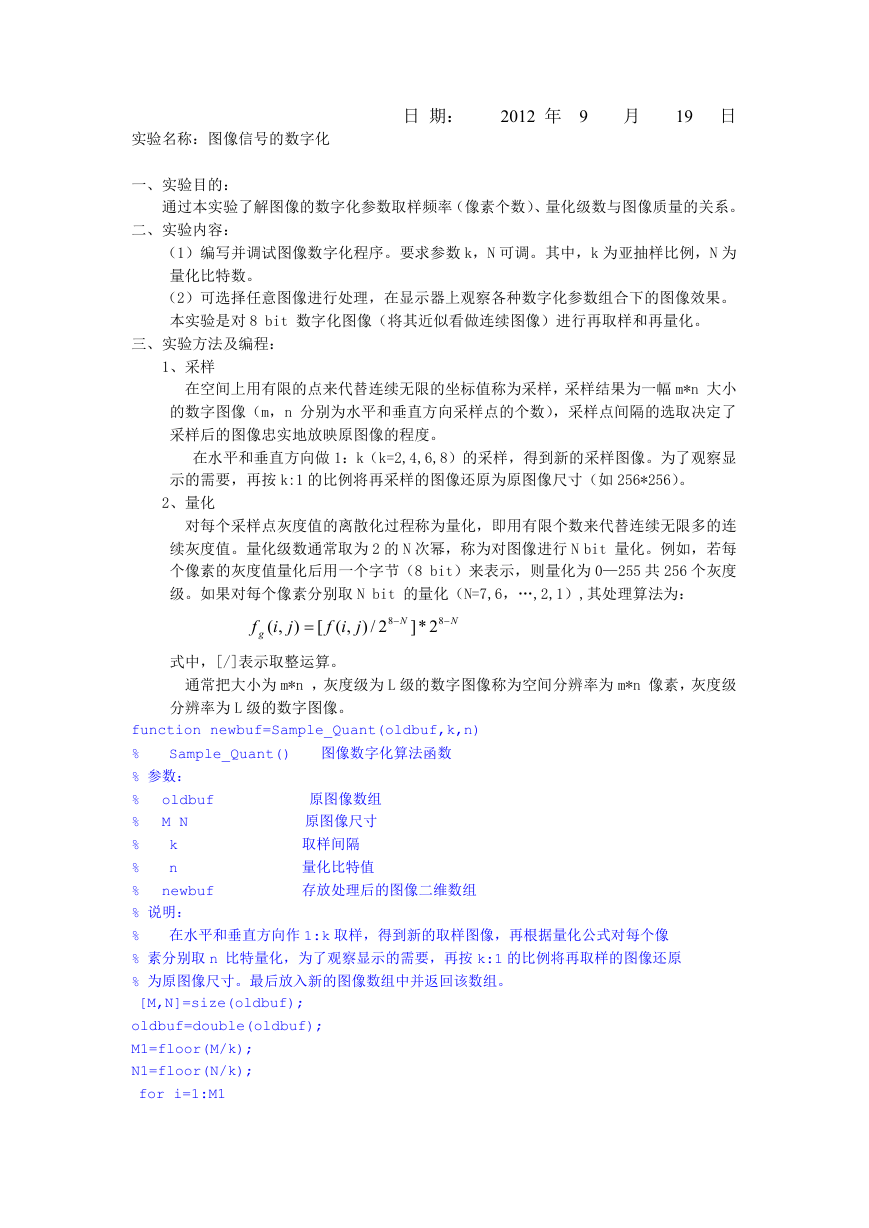

实验名称：图像信号的数字化
一、实验目的：
通过本实验了解图像的数字化参数取样频率（像素个数）、量化级数与图像质量的关系。
二、实验内容：
（1）编写并调试图像数字化程序。要求参数 k，N 可调。其中，k 为亚抽样比例，N 为
量化比特数。
（2）可选择任意图像进行处理，在显示器上观察各种数字化参数组合下的图像效果。
本实验是对 8 bit 数字化图像（将其近似看做连续图像）进行再取样和再量化。
三、实验方法及编程：
1、采样
在空间上用有限的点来代替连续无限的坐标值称为采样，采样结果为一幅 m*n 大小
的数字图像（m，n 分别为水平和垂直方向采样点的个数），采样点间隔的选取决定了
采样后的图像忠实地放映原图像的程度。
在水平和垂直方向做 1：k（k=2,4,6,8）的采样，得到新的采样图像。为了观察显
示的需要，再按 k:1 的比例将再采样的图像还原为原图像尺寸（如 256*256）。
2、量化
对每个采样点灰度值的离散化过程称为量化，即用有限个数来代替连续无限多的连
续灰度值。量化级数通常取为 2 的 N 次幂，称为对图像进行 N bit 量化。例如，若每
个像素的灰度值量化后用一个字节（8 bit）来表示，则量化为 0—255 共 256 个灰度
级。如果对每个像素分别取 N bit 的量化（N=7,6，…,2,1）,其处理算法为：
f
g
),(
j
i
[
f
2/),(
i
j
8
N
8
N
2*]
式中，[/]表示取整运算。
通常把大小为 m*n ，灰度级为 L 级的数字图像称为空间分辨率为 m*n 像素，灰度级
分辨率为 L 级的数字图像。
图像数字化算法函数
原图像数组
原图像尺寸
取样间隔
量化比特值
Sample_Quant()
oldbuf
M N
k
n
newbuf
function newbuf=Sample_Quant(oldbuf,k,n)
%
% 参数：
%
%
%
%
%
% 说明：
%
% 素分别取 n 比特量化，为了观察显示的需要，再按 k:1 的比例将再取样的图像还原
% 为原图像尺寸。最后放入新的图像数组中并返回该数组。
[M,N]=size(oldbuf);
oldbuf=double(oldbuf);
M1=floor(M/k);
N1=floor(N/k);
for i=1:M1
在水平和垂直方向作 1:k 取样，得到新的取样图像，再根据量化公式对每个像
存放处理后的图像二维数组
for j=1:N1
X1=1+(i-1)*k;
Y1=2+(j-1)*k;
if(X1

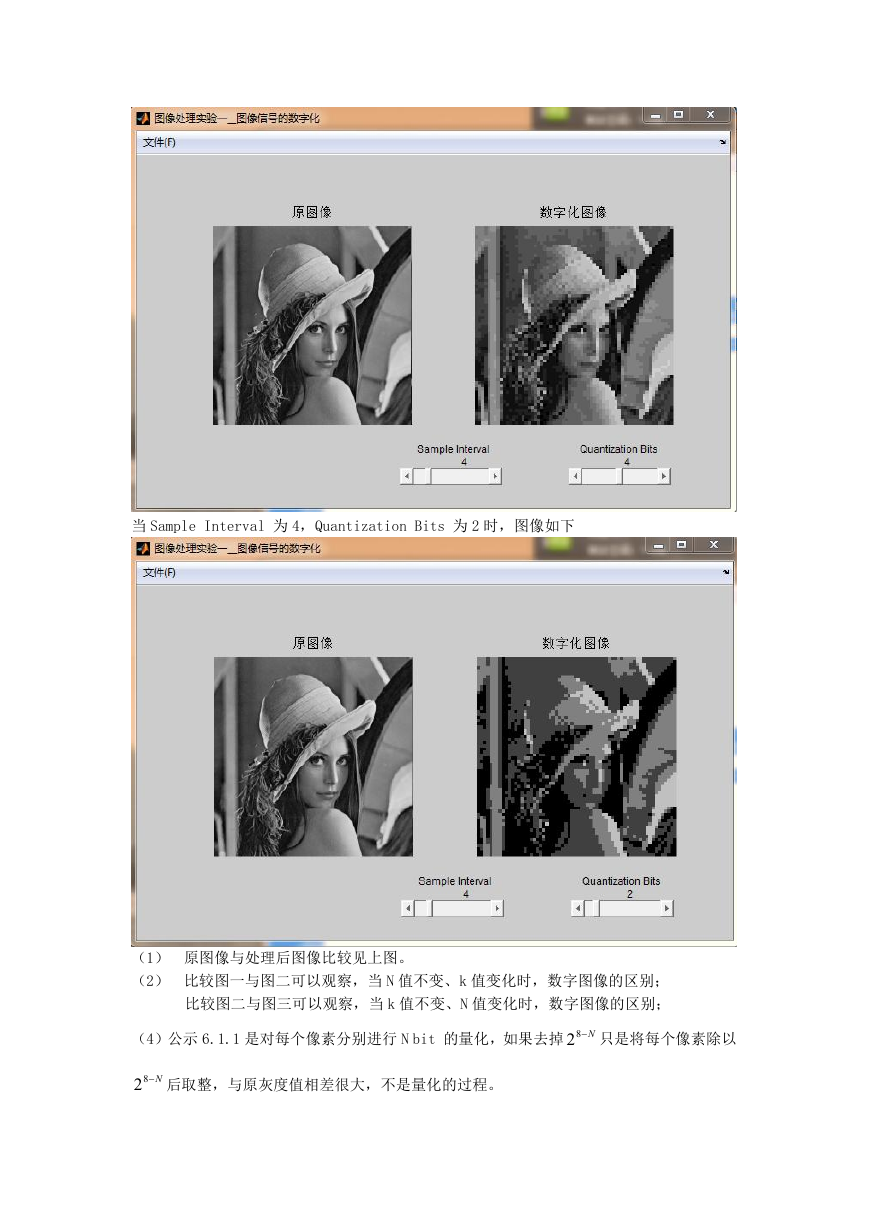

当 Sample Interval 为 4，Quantization Bits 为 2 时，图像如下
（1） 原图像与处理后图像比较见上图。
（2） 比较图一与图二可以观察，当 N 值不变、k 值变化时，数字图像的区别；
比较图二与图三可以观察，当 k 值不变、N 值变化时，数字图像的区别；
（4）公示 6.1.1 是对每个像素分别进行 N bit 的量化，如果去掉 N82 只是将每个像素除以
N82 后取整，与原灰度值相差很大，不是量化的过程。
