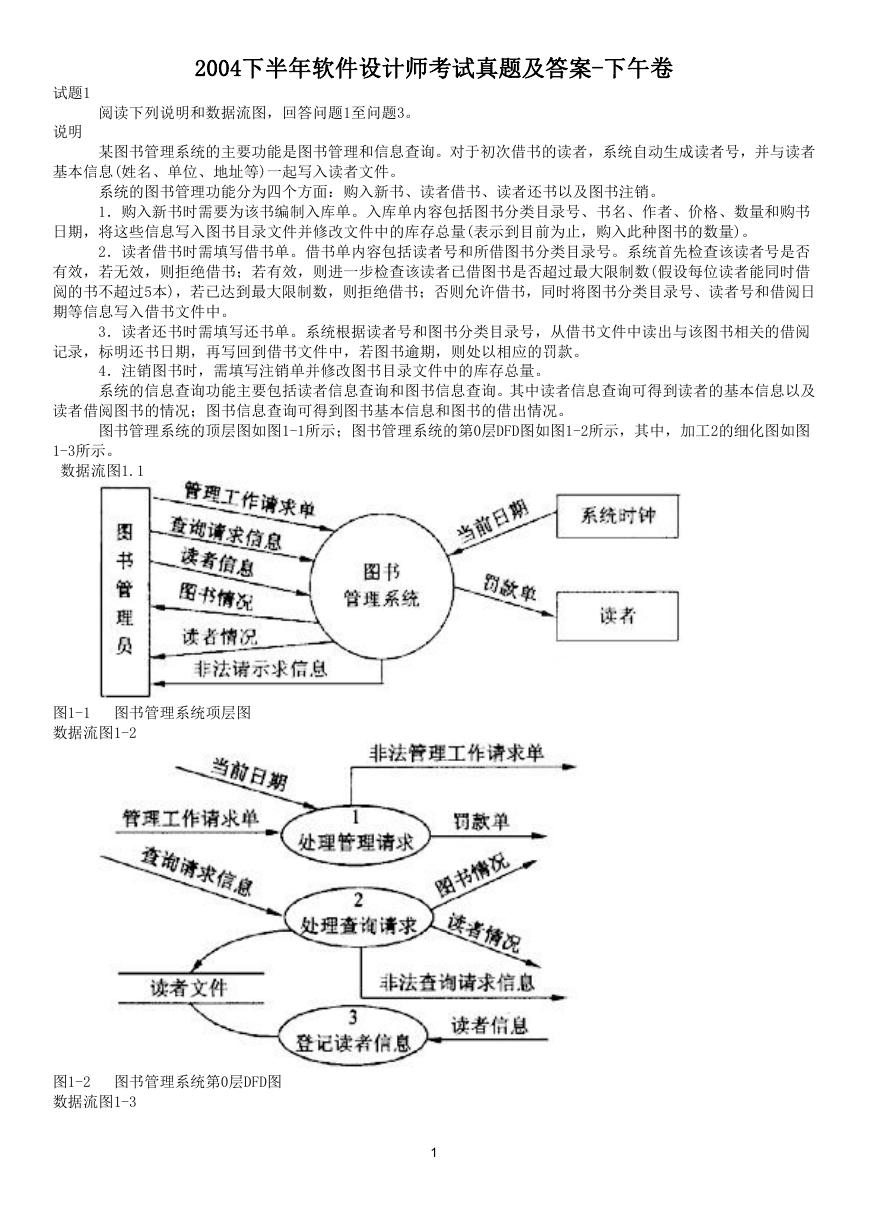

2004下半年软件设计师考试真题及答案-下午卷试题1 说明阅读下列说明和数据流图，回答问题1至问题3。某图书管理系统的主要功能是图书管理和信息查询。对于初次借书的读者，系统自动生成读者号，并与读者基本信息(姓名、单位、地址等)一起写入读者文件。系统的图书管理功能分为四个方面：购入新书、读者借书、读者还书以及图书注销。 1．购入新书时需要为该书编制入库单。入库单内容包括图书分类目录号、书名、作者、价格、数量和购书日期，将这些信息写入图书目录文件并修改文件中的库存总量(表示到目前为止，购入此种图书的数量)。 2．读者借书时需填写借书单。借书单内容包括读者号和所借图书分类目录号。系统首先检查该读者号是否有效，若无效，则拒绝借书；若有效，则进一步检查该读者已借图书是否超过最大限制数(假设每位读者能同时借阅的书不超过5本)，若已达到最大限制数，则拒绝借书；否则允许借书，同时将图书分类目录号、读者号和借阅日期等信息写入借书文件中。 3．读者还书时需填写还书单。系统根据读者号和图书分类目录号，从借书文件中读出与该图书相关的借阅记录，标明还书日期，再写回到借书文件中，若图书逾期，则处以相应的罚款。 4．注销图书时，需填写注销单并修改图书目录文件中的库存总量。系统的信息查询功能主要包括读者信息查询和图书信息查询。其中读者信息查询可得到读者的基本信息以及读者借阅图书的情况；图书信息查询可得到图书基本信息和图书的借出情况。图书管理系统的顶层图如图1-1所示；图书管理系统的第0层DFD图如图1-2所示，其中，加工2的细化图如图 1-3所示。数据流图1.1 图1-1 图书管理系统项层图数据流图1-2 图1-2 图书管理系统第0层DFD图数据流图1-3 1

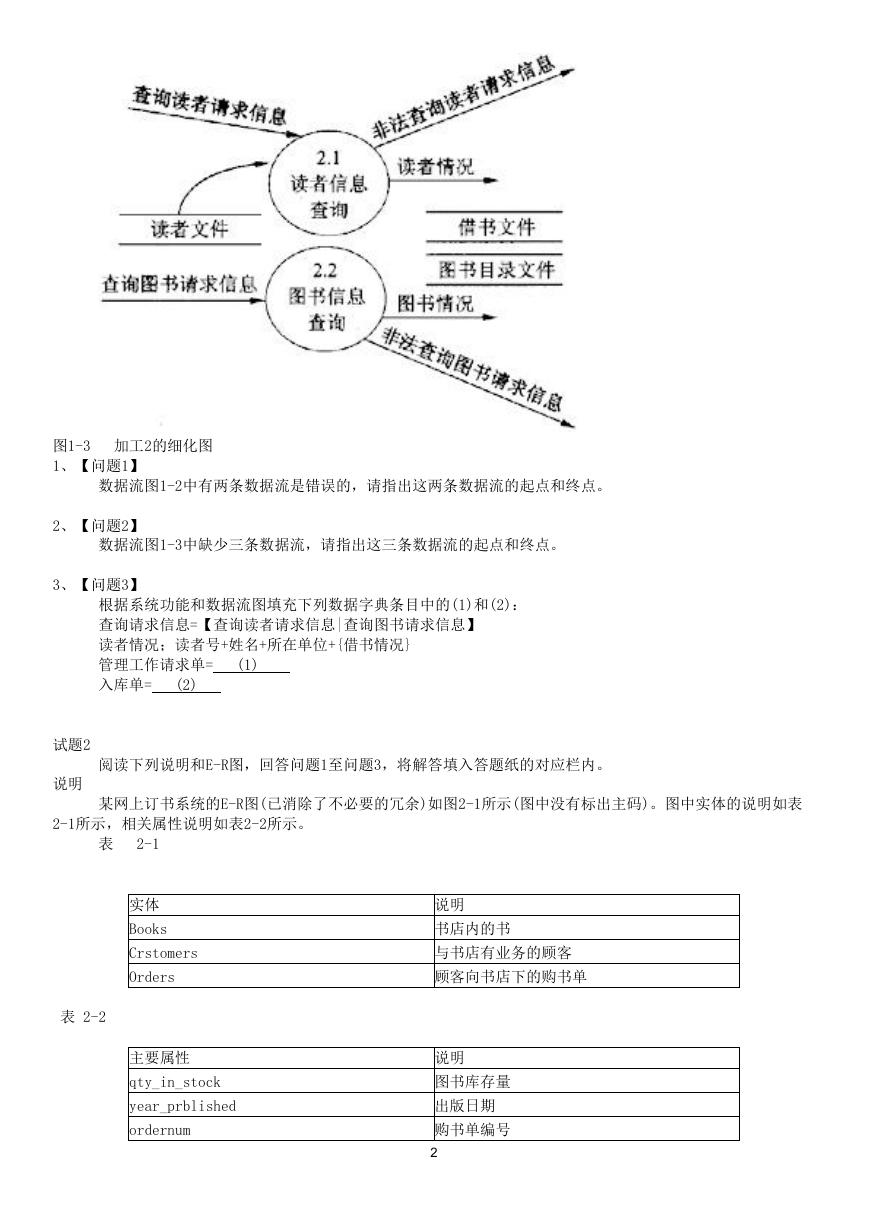

图1-3 加工2的细化图 1、【问题1】数据流图1-2中有两条数据流是错误的，请指出这两条数据流的起点和终点。 2、【问题2】数据流图1-3中缺少三条数据流，请指出这三条数据流的起点和终点。 3、【问题3】根据系统功能和数据流图填充下列数据字典条目中的(1)和(2)：查询请求信息=【查询读者请求信息|查询图书请求信息】读者情况；读者号+姓名+所在单位+{借书情况} 管理工作请求单= 入库单= (2) (1) 试题2 说明阅读下列说明和E-R图，回答问题1至问题3，将解答填入答题纸的对应栏内。某网上订书系统的E-R图(已消除了不必要的冗余)如图2-1所示(图中没有标出主码)。图中实体的说明如表 2-1所示，相关属性说明如表2-2所示。表 2-1 表 2-2 实体 Books Crstomers Orders 主要属性 qty_in_stock year_prblished ordernum 说明书店内的书与书店有业务的顾客顾客向书店下的购书单说明图书库存量出版日期购书单编号 2

cid bid cardnum orderdate qty ship_date 顾客编号惟一标识每种图书的编码顾客信用卡号码填购书单日期订购某种图书的数量发货日期一个顾客可以在同一天填写多张购书单，每张购书单上可填写多种图书，每种图书可以订购多本，bid相同的图书在同一张购书单上不能出现多次。注：为简化起见，不考虑信用卡号码泄漏所带来的安全性等问题。 4、【问题1】根据E-R图中给出的词汇，按照“关系模式名(属性，属性，…)”的格式，将此 E-R图转换为4个关系模式，并指出每个关系模式中的主码和外码，其中模式名根据需要取实体名或联系名。 5、【问题2】创建Customers表时，cid使用INTEGER数据类型，cnarne使用CHAR(80)数据类型，address使用CHAR(200)数据类型，cardnum使用CHAR(16)数据类型并且要求此列值惟一。请在下列用于创建表Customers的SQL语句空缺处填入正确的内容。 INTEGER NOT NULL， CREATE TABLE Customers(cid cname CHAR(80)NOT NULL， address CHAR(200)， cardnum CHAR(16)NOT NULL， (1) ， (2) ) 6、【问题3】如下的SQL语句是书店用于查询“所有订购了bid为‘123-456’图书的用户订购其他图书的情况”的不完整 3

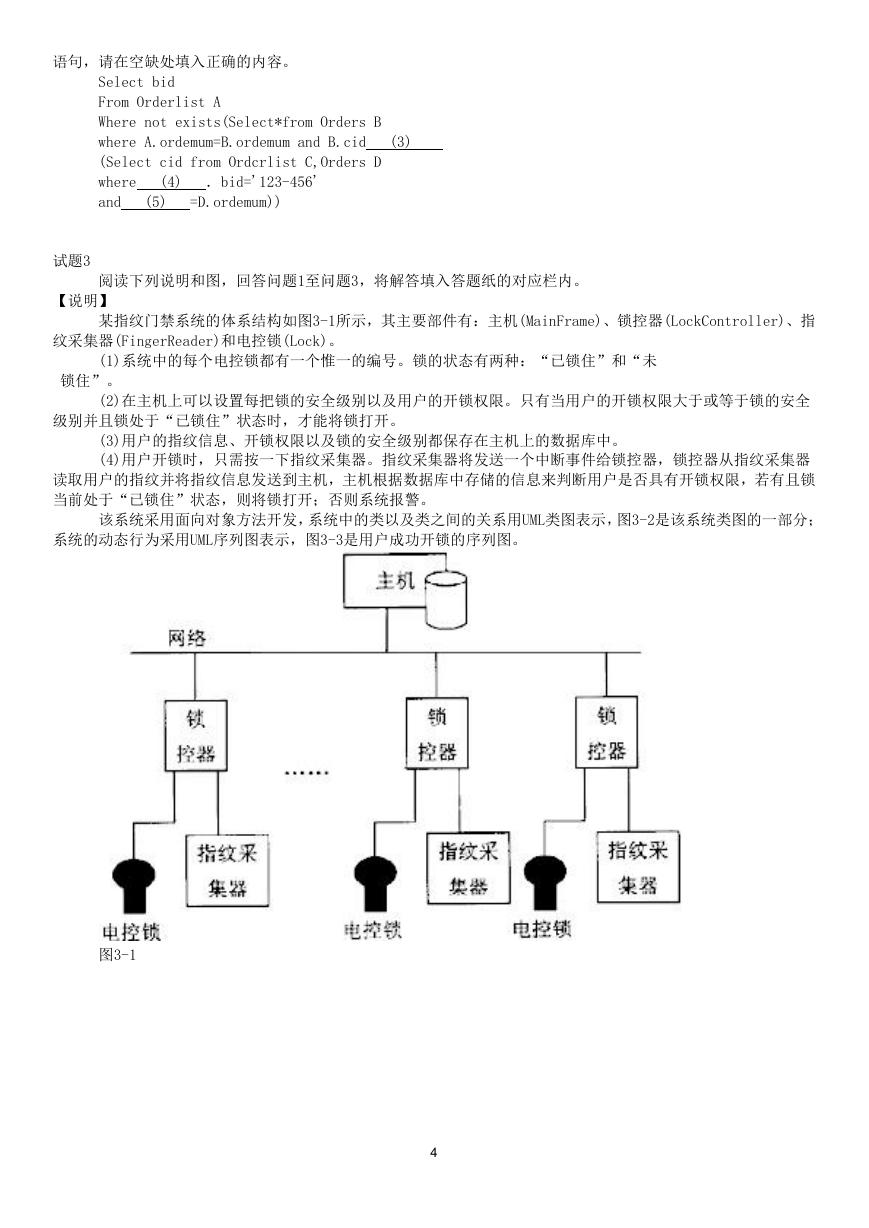

语句，请在空缺处填入正确的内容。 Select bid From Orderlist A Where not exists(Select*from Orders B where A.ordemum=B.ordemum and B.cid (Select cid from Ordcrlist C,Orders D where and (4) ．bid='123-456' (5) =D.ordemum)) (3) 试题3 阅读下列说明和图，回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】某指纹门禁系统的体系结构如图3-1所示，其主要部件有：主机(MainFrame)、锁控器(LockController)、指纹采集器(FingerReader)和电控锁(Lock)。 (1)系统中的每个电控锁都有一个惟一的编号。锁的状态有两种：“已锁住”和“未锁住”。 (2)在主机上可以设置每把锁的安全级别以及用户的开锁权限。只有当用户的开锁权限大于或等于锁的安全级别并且锁处于“已锁住”状态时，才能将锁打开。 (3)用户的指纹信息、开锁权限以及锁的安全级别都保存在主机上的数据库中。 (4)用户开锁时，只需按一下指纹采集器。指纹采集器将发送一个中断事件给锁控器，锁控器从指纹采集器读取用户的指纹并将指纹信息发送到主机，主机根据数据库中存储的信息来判断用户是否具有开锁权限，若有且锁当前处于“已锁住”状态，则将锁打开；否则系统报警。该系统采用面向对象方法开发，系统中的类以及类之间的关系用UML类图表示，图3-2是该系统类图的一部分；系统的动态行为采用UML序列图表示，图3-3是用户成功开锁的序列图。图3-1 4

图3-2 图3-3 7、【问题1】图3-2是该系统类图的一部分，依据上述说明中给出的术语，给出类Lock的主要属性。 8、【问题2】依据上述说明中给出的词语，将图3-3中的(1)～(5)处补充完整。 9、【问题3】组装(composition)和聚集(aggregation)是UML中两种非常重要的关系。请说明组装和聚集分别表示什么含义?两者的区别是什么? 5

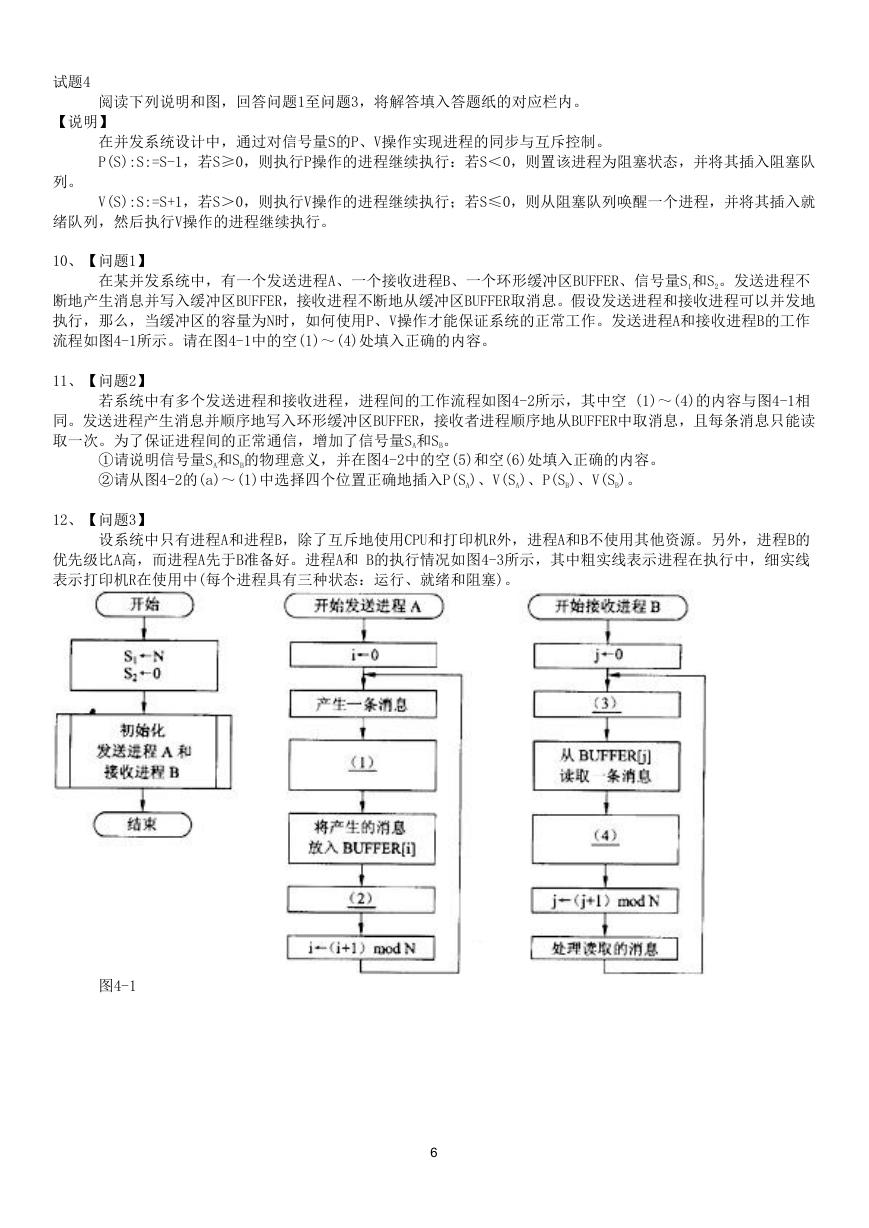

试题4 阅读下列说明和图，回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】在并发系统设计中，通过对信号量S的P、V操作实现进程的同步与互斥控制。 P(S):S:=S-1，若S≥0，则执行P操作的进程继续执行：若S＜0，则置该进程为阻塞状态，并将其插入阻塞队列。 V(S):S:=S+1，若S＞0，则执行V操作的进程继续执行；若S≤0，则从阻塞队列唤醒一个进程，并将其插入就绪队列，然后执行V操作的进程继续执行。 10、【问题1】在某并发系统中，有一个发送进程A、一个接收进程B、一个环形缓冲区BUFFER、信号量S1和S2。发送进程不断地产生消息并写入缓冲区BUFFER，接收进程不断地从缓冲区BUFFER取消息。假设发送进程和接收进程可以并发地执行，那么，当缓冲区的容量为N时，如何使用P、V操作才能保证系统的正常工作。发送进程A和接收进程B的工作流程如图4-1所示。请在图4-1中的空(1)～(4)处填入正确的内容。 11、【问题2】若系统中有多个发送进程和接收进程，进程间的工作流程如图4-2所示，其中空 (1)～(4)的内容与图4-1相同。发送进程产生消息并顺序地写入环形缓冲区BUFFER，接收者进程顺序地从BUFFER中取消息，且每条消息只能读取一次。为了保证进程间的正常通信，增加了信号量SA和SB。 ①请说明信号量SA和SB的物理意义，并在图4-2中的空(5)和空(6)处填入正确的内容。 ②请从图4-2的(a)～(1)中选择四个位置正确地插入P(SA)、V(SA)、P(SB)、V(SB)。 12、【问题3】设系统中只有进程A和进程B，除了互斥地使用CPU和打印机R外，进程A和B不使用其他资源。另外，进程B的优先级比A高，而进程A先于B准备好。进程A和 B的执行情况如图4-3所示，其中粗实线表示进程在执行中，细实线表示打印机R在使用中(每个进程具有三种状态：运行、就绪和阻塞)。图4-1 6

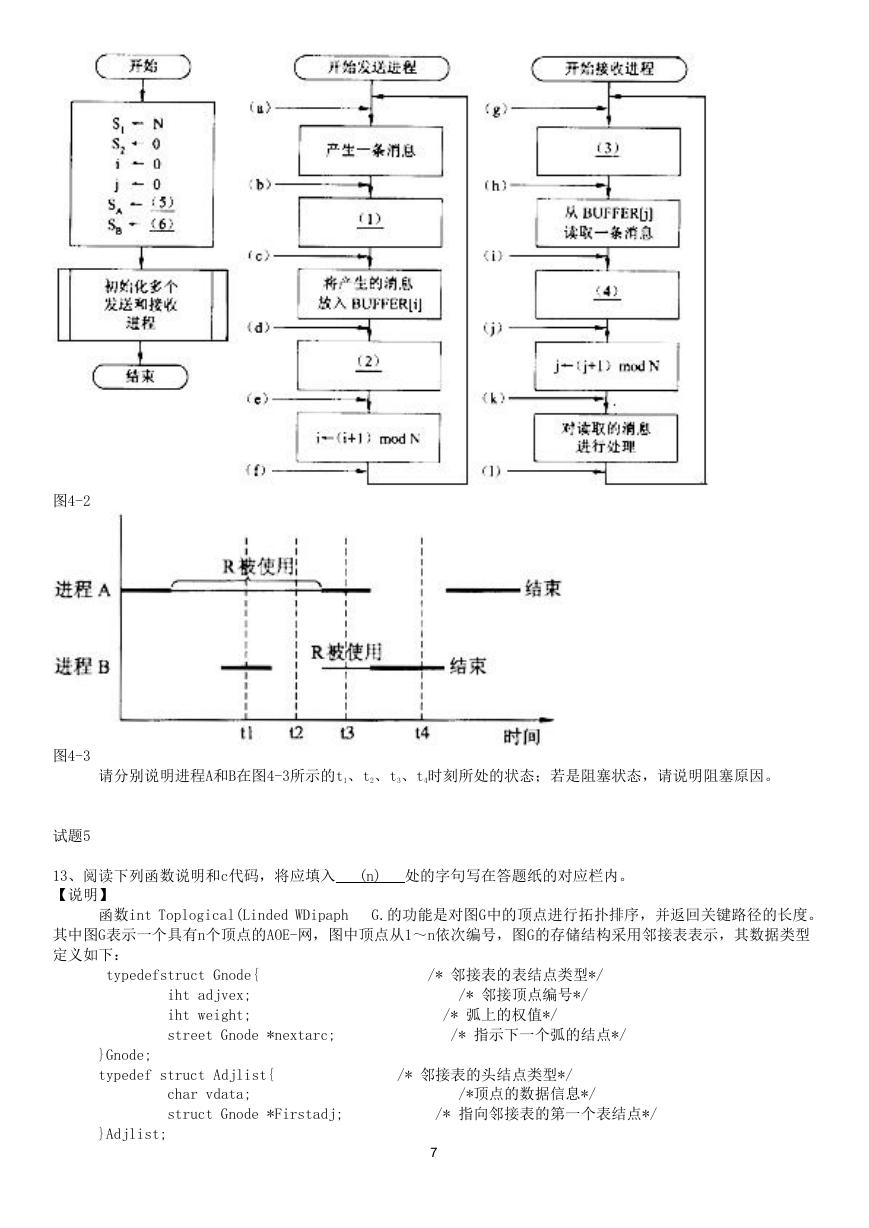

图4-2 图4-3 试题5 请分别说明进程A和B在图4-3所示的t1、t2、t3、t4时刻所处的状态；若是阻塞状态，请说明阻塞原因。 13、阅读下列函数说明和c代码，将应填入 (n) 处的字句写在答题纸的对应栏内。【说明】函数int Toplogical(Linded WDipaph G.的功能是对图G中的顶点进行拓扑排序，并返回关键路径的长度。其中图G表示一个具有n个顶点的AOE-网，图中顶点从1～n依次编号，图G的存储结构采用邻接表表示，其数据类型定义如下： typedefstruct Gnode{ iht adjvex; iht weight; street Gnode *nextarc; }Gnode; typedef struct Adjlist{ char vdata; struct Gnode *Firstadj; }Adjlist; /* 邻接表的表结点类型*/ /* 邻接顶点编号*/ /* 弧上的权值*/ /* 指示下一个弧的结点*/ /* 邻接表的头结点类型*/ /*顶点的数据信息*/ /* 指向邻接表的第一个表结点*/ 7

typedef street LinkedWDigraph{ /* 图的类型*/ int n, e; struct Adjlist *head; /* 图中顶点个数和边数*/ /*指向图中第一个顶点的邻接表的头结点 */ } LinkedWDigraph; 例如，某AOE-网如图5-1所示，其邻接表存储结构如图5-2所示。图5-1 图5-2 【函数】 iht Toplogical(LinkedWDigraph G. { Gnode *p; intj, w, top = 0; iht *Stack, *ye, *indegree; ye = (int *)malloe((G.n+1) * sizeof(int)); indegree = (int *)malloc((G.n+1)*sizeof(int)); Stack = (int *)malloe((G.n+1)*sizeof(int)); exit(0); if(!ve||!indegree || !Stack) for (j = 1;j ＜= G.n;j++) { ve[j] = 0; indegree[j]= 0; /* 存储网中各顶点的入度*/ /* 存储入度为0的顶点的编号*/ }/*for*/ for(j= 1;j<=G.n;j++) { p = G.head[j].Firstadj; while (p) { (1) ; p = p→nextarc; }/*while*/ }/*for*/ for (j = 1; j ＜= G.n; j++) if (!indegree[j]) Stack[++top] =j; while (top ＞ 0) { w= (2) ; 8 */ /* 求网中各顶点的入度*/ /*求网中入度为0的顶点并保存其编号
