1.引言

随着城市生活节奏逐渐变快，功能齐全、货源完备的商场已走入都市人的生活，成为城市人消费的重要场所。要

综合以上情况为预防和制止入侵商场盗窃、抢劫、破坏等刑事犯罪，保障人身和财产的安全，同时为便于厂方管理

在商场一层预设11台彩色红外固定摄像机，8台一体化中速球机；在二层预设11台彩色红外固定摄像机，2台

2.概述

2.1用户实际需求

2.2行业标准和规范

3.设计说明

3.1设计范围及要求

3.2设计目标

3.3线路设计说明

3.4系统方案设计说明

（1）工作区子系统设计说明

（2）水平子系统设计说明

（3）建筑群主干子系统设计说明

（4）设备间子系统设计说明

（5）接地要求

（6）信息点位置

4. 网络建设设备系统

4.1建设需求

4.2设计原则

4.3设计方案

（1）核心交换机设计

（2）接入交换机设计

5.系统具体设计和建设目标

5.1建设目标

5.2前端设备的布设

5.3传输系统

5.4主控系统

5.5电源的配置与要求

5.6中心控制室的建立与要求

6.系统功能

7.监控设计

7.1超市状况

7.2监控系统建设原则

7.3设计措施

7.4传输部分

7.5安防监控中心部分

8.器材设备的选用介绍

8.1前端设备

8.2传输设备

8.3录像设备

9 .测试方案

　9.1 测试标准

10.工程验收标准和验收方式

　10.1 竣工验收条例

10.2测试内容

11.总结

通过这几周的课程设计，让我对综合布线系统有了全面的认识和深刻的了解，这门课要涉及到的东西很全面，不光

综合布线是一种模块化的、灵敏性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备

12.致谢

13.参考文献

计算机学院《大型超市网络系统规划设计》课程设计报告学号 2018-2019 学年第一学期《大型超市网络系统规划设计》课程设计报告题目：大型超市网络系统规划设计专业：班级：姓名：指导教师：成绩：计算机学院 2018 年 12 月 5 日此处系自动生成！具体目录用宋体小四号字！

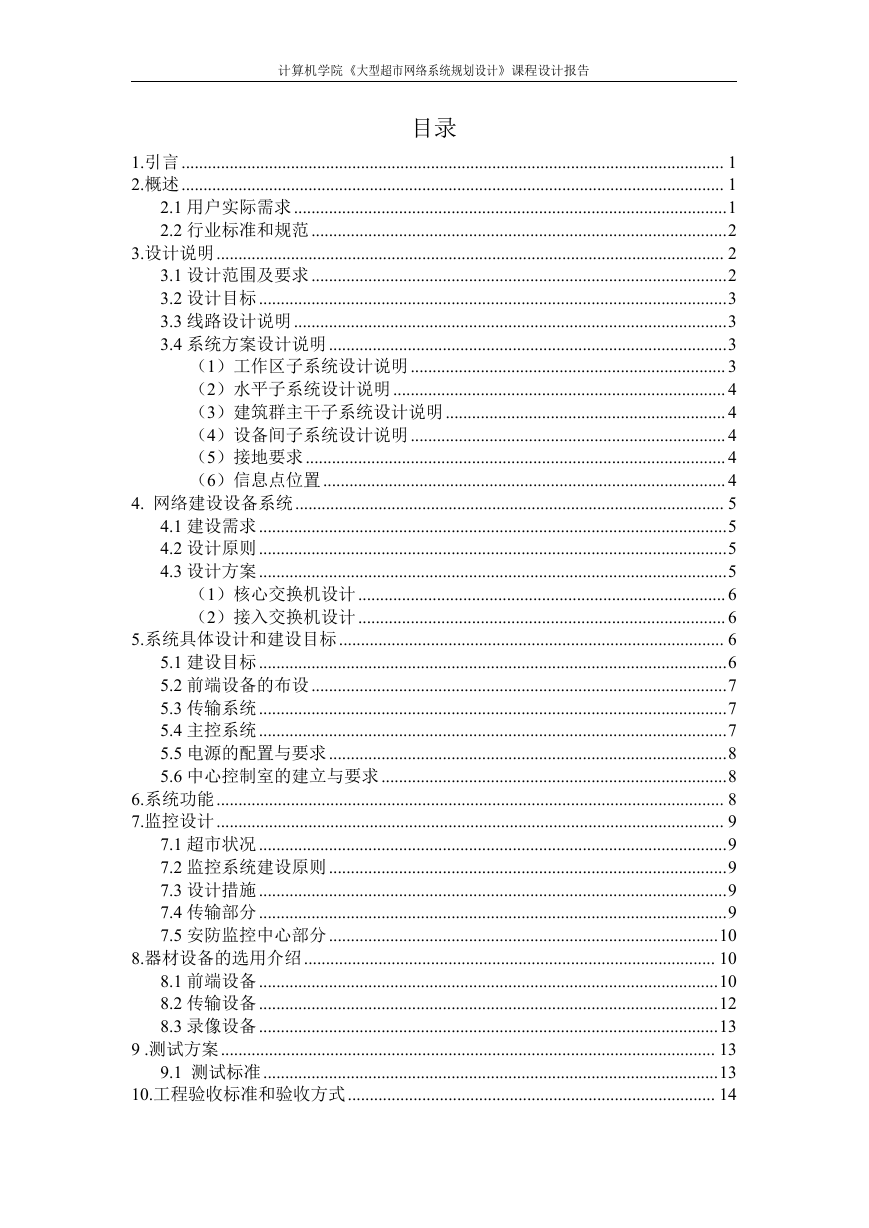

计算机学院《大型超市网络系统规划设计》课程设计报告目录 1.引言............................................................................................................................ 1 2.概述............................................................................................................................ 1 2.1 用户实际需求...................................................................................................1 2.2 行业标准和规范...............................................................................................2 3.设计说明.................................................................................................................... 2 3.1 设计范围及要求...............................................................................................2 3.2 设计目标...........................................................................................................3 3.3 线路设计说明...................................................................................................3 3.4 系统方案设计说明...........................................................................................3 （1）工作区子系统设计说明........................................................................ 3 （2）水平子系统设计说明............................................................................ 4 （3）建筑群主干子系统设计说明................................................................ 4 （4）设备间子系统设计说明........................................................................ 4 （5）接地要求................................................................................................ 4 （6）信息点位置............................................................................................ 4 4. 网络建设设备系统.................................................................................................. 5 4.1 建设需求...........................................................................................................5 4.2 设计原则...........................................................................................................5 4.3 设计方案...........................................................................................................5 （1）核心交换机设计.................................................................................... 6 （2）接入交换机设计.................................................................................... 6 5.系统具体设计和建设目标........................................................................................ 6 5.1 建设目标...........................................................................................................6 5.2 前端设备的布设...............................................................................................7 5.3 传输系统...........................................................................................................7 5.4 主控系统...........................................................................................................7 5.5 电源的配置与要求...........................................................................................8 5.6 中心控制室的建立与要求...............................................................................8 6.系统功能.................................................................................................................... 8 7.监控设计.................................................................................................................... 9 7.1 超市状况...........................................................................................................9 7.2 监控系统建设原则...........................................................................................9 7.3 设计措施...........................................................................................................9 7.4 传输部分...........................................................................................................9 7.5 安防监控中心部分.........................................................................................10 8.器材设备的选用介绍.............................................................................................. 10 8.1 前端设备.........................................................................................................10 8.2 传输设备.........................................................................................................12 8.3 录像设备.........................................................................................................13 9 .测试方案................................................................................................................. 13 9.1 测试标准........................................................................................................13 10.工程验收标准和验收方式.................................................................................... 14

计算机学院《大型超市网络系统规划设计》课程设计报告 10.1 竣工验收条例..............................................................................................14 10.2 测试内容.......................................................................................................14 11.总结........................................................................................................................ 14 12.致谢........................................................................................................................ 15 13.参考文献................................................................................................................ 16

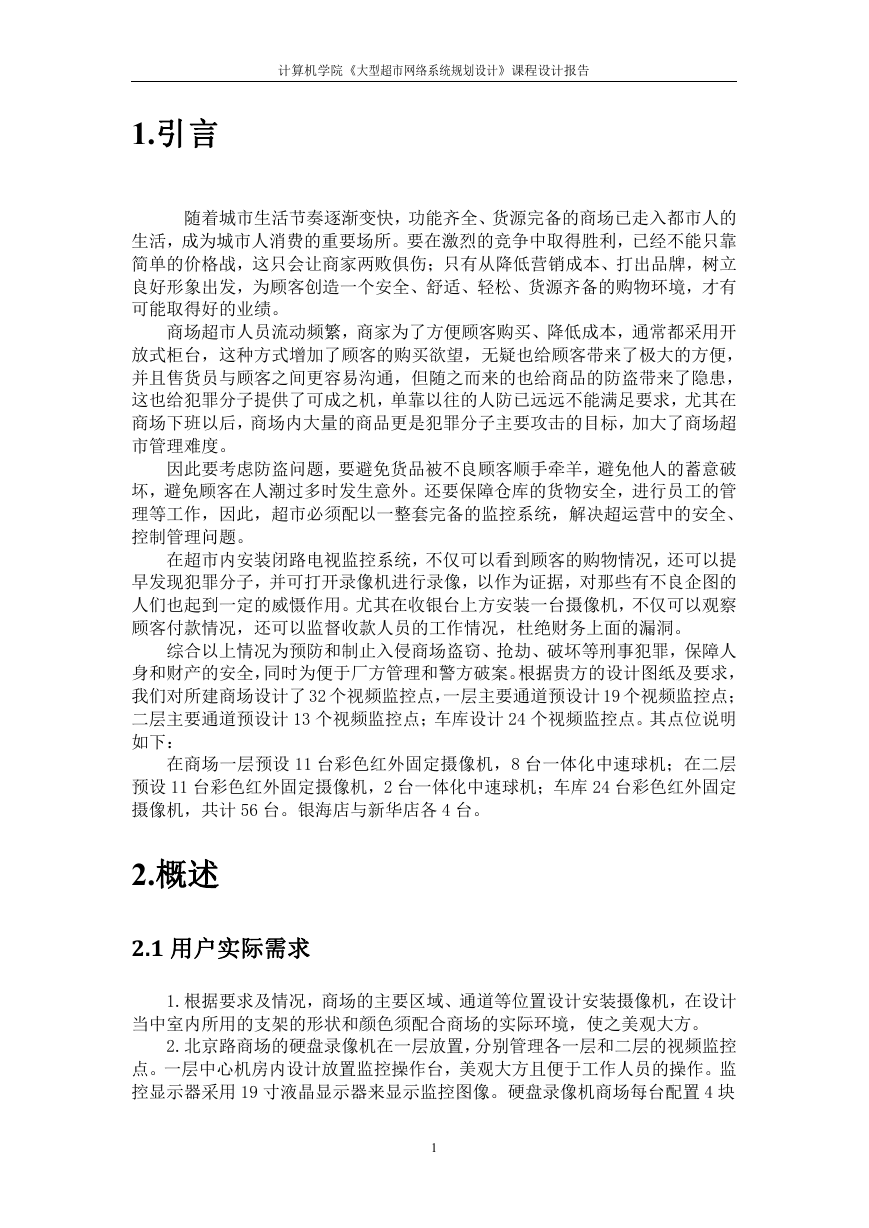

计算机学院《大型超市网络系统规划设计》课程设计报告 1.引言随着城市生活节奏逐渐变快，功能齐全、货源完备的商场已走入都市人的生活，成为城市人消费的重要场所。要在激烈的竞争中取得胜利，已经不能只靠简单的价格战，这只会让商家两败俱伤；只有从降低营销成本、打出品牌，树立良好形象出发，为顾客创造一个安全、舒适、轻松、货源齐备的购物环境，才有可能取得好的业绩。商场超市人员流动频繁，商家为了方便顾客购买、降低成本，通常都采用开放式柜台，这种方式增加了顾客的购买欲望，无疑也给顾客带来了极大的方便，并且售货员与顾客之间更容易沟通，但随之而来的也给商品的防盗带来了隐患，这也给犯罪分子提供了可成之机，单靠以往的人防已远远不能满足要求，尤其在商场下班以后，商场内大量的商品更是犯罪分子主要攻击的目标，加大了商场超市管理难度。因此要考虑防盗问题，要避免货品被不良顾客顺手牵羊，避免他人的蓄意破坏，避免顾客在人潮过多时发生意外。还要保障仓库的货物安全，进行员工的管理等工作，因此，超市必须配以一整套完备的监控系统，解决超运营中的安全、控制管理问题。在超市内安装闭路电视监控系统，不仅可以看到顾客的购物情况，还可以提早发现犯罪分子，并可打开录像机进行录像，以作为证据，对那些有不良企图的人们也起到一定的威慑作用。尤其在收银台上方安装一台摄像机，不仅可以观察顾客付款情况，还可以监督收款人员的工作情况，杜绝财务上面的漏洞。综合以上情况为预防和制止入侵商场盗窃、抢劫、破坏等刑事犯罪，保障人身和财产的安全，同时为便于厂方管理和警方破案。根据贵方的设计图纸及要求，我们对所建商场设计了 32 个视频监控点，一层主要通道预设计 19 个视频监控点；二层主要通道预设计 13 个视频监控点；车库设计 24 个视频监控点。其点位说明如下：在商场一层预设 11 台彩色红外固定摄像机，8 台一体化中速球机；在二层预设 11 台彩色红外固定摄像机，2 台一体化中速球机；车库 24 台彩色红外固定摄像机，共计 56 台。银海店与新华店各 4 台。 2.概述 2.1 用户实际需求 1.根据要求及情况，商场的主要区域、通道等位置设计安装摄像机，在设计当中室内所用的支架的形状和颜色须配合商场的实际环境，使之美观大方。 2.北京路商场的硬盘录像机在一层放置，分别管理各一层和二层的视频监控点。一层中心机房内设计放置监控操作台，美观大方且便于工作人员的操作。监控显示器采用 19 寸液晶显示器来显示监控图像。硬盘录像机商场每台配置 4 块 1

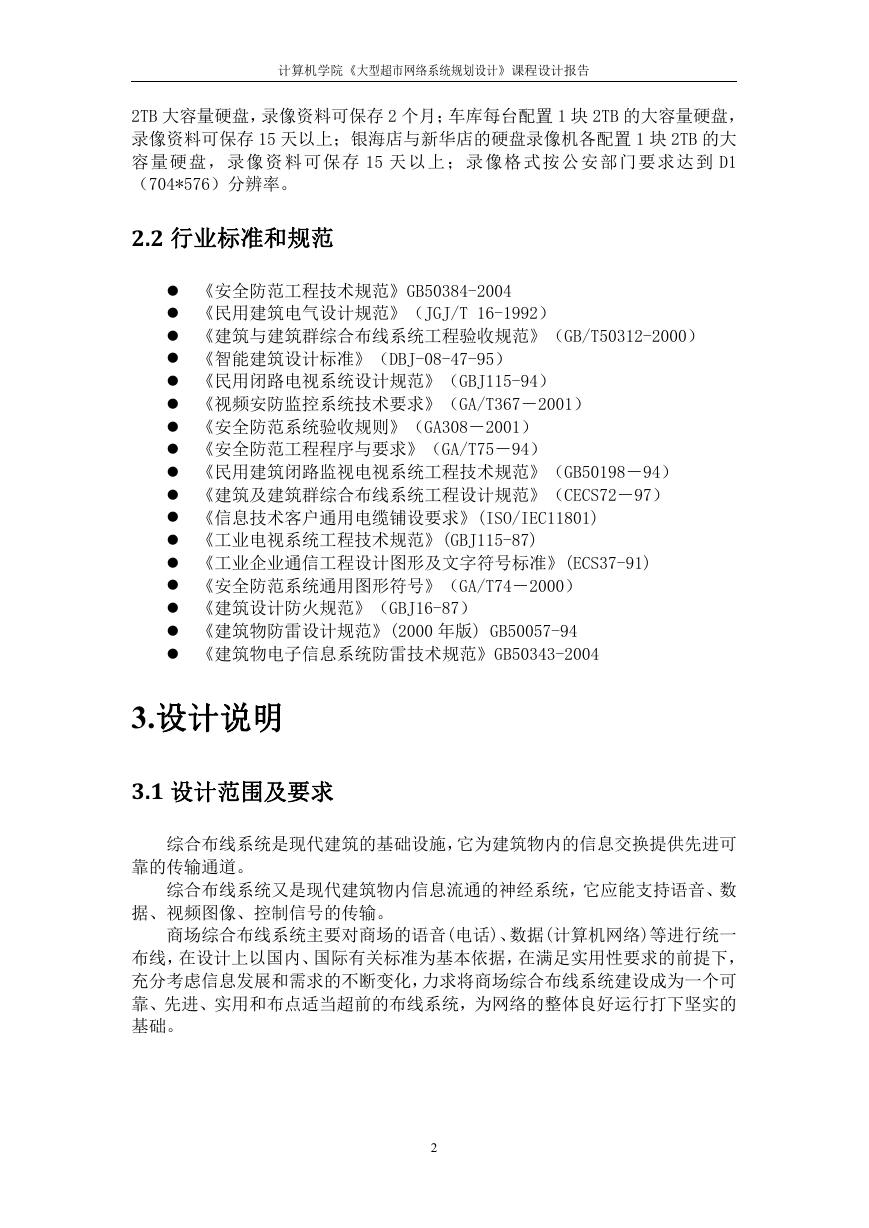

计算机学院《大型超市网络系统规划设计》课程设计报告 2TB 大容量硬盘，录像资料可保存 2 个月；车库每台配置 1 块 2TB 的大容量硬盘，录像资料可保存 15 天以上；银海店与新华店的硬盘录像机各配置 1 块 2TB 的大容量硬盘，录像资料可保存 15 天以上；录像格式按公安部门要求达到 D1 （704*576）分辨率。 2.2 行业标准和规范  《安全防范工程技术规范》GB50384-2004  《民用建筑电气设计规范》（JGJ/T 16-1992）  《建筑与建筑群综合布线系统工程验收规范》（GB/T50312-2000）  《智能建筑设计标准》（DBJ-08-47-95）  《民用闭路电视系统设计规范》（GBJ115-94）  《视频安防监控系统技术要求》（GA/T367－2001）  《安全防范系统验收规则》（GA308－2001）  《安全防范工程程序与要求》（GA/T75－94）  《民用建筑闭路监视电视系统工程技术规范》（GB50198－94）  《建筑及建筑群综合布线系统工程设计规范》（CECS72－97）  《信息技术客户通用电缆铺设要求》(ISO/IEC11801)  《工业电视系统工程技术规范》(GBJ115-87)  《工业企业通信工程设计图形及文字符号标准》(ECS37-91)  《安全防范系统通用图形符号》（GA/T74－2000）  《建筑设计防火规范》（GBJ16-87）  《建筑物防雷设计规范》(2000 年版) GB50057-94  《建筑物电子信息系统防雷技术规范》GB50343-2004 3.设计说明 3.1 设计范围及要求综合布线系统是现代建筑的基础设施，它为建筑物内的信息交换提供先进可靠的传输通道。综合布线系统又是现代建筑物内信息流通的神经系统，它应能支持语音、数据、视频图像、控制信号的传输。商场综合布线系统主要对商场的语音(电话)、数据(计算机网络)等进行统一布线，在设计上以国内、国际有关标准为基本依据，在满足实用性要求的前提下，充分考虑信息发展和需求的不断变化，力求将商场综合布线系统建设成为一个可靠、先进、实用和布点适当超前的布线系统，为网络的整体良好运行打下坚实的基础。 2

计算机学院《大型超市网络系统规划设计》课程设计报告 3.2 设计目标综合布线系统应实现以下目标：（1）建成一个安全的、标准的、开放式的、可发展的布线系统，布线系统设计遵从相关国内和国际标准。（2）符合大楼当前和长远的信息传输要求。（3）布线系统支持语音(模拟和数字)、数据(计算机等)、视频图像(会议电视等)以及其它综合信息的高质量传输，并适应各种不同类型不同厂商的计算机及网络产品。（4）布线系统的信息出口采用国际标准的 RJ45 插座，以统一的线路规格和接口，使任意信息点都能接插不同类型的终端设备，如计算机、网络打印机、网络终端、电话机、传真机等，以支持话音、数据、图像等多媒体信息的传输。 3.3 线路设计说明对于大型商场超市综合布线系统，设计采用超五类布线系统产品。其中信息点采用超五类非屏蔽系统（UTP），语音采用超五类非屏蔽系统（UTP），支持 155Mbps 传输速率，主干采用光纤，支持 1000Mbps 传输速率。 3.4 系统方案设计说明系统在二层设主配线间 1 个，在一层设分配线间各 1 个。地下商场综合布线系统共设置 15 个信息点，73 个语音点。本系统在主要通道安装金属桥架构成系统的水平通道进入配线机柜。水平金属桥架及 KGB 管将水平线缆引至各工作区出口，（含工作区子系统、水平子系统、建筑群主干子系统、设备间子系统）（1）工作区子系统设计说明 a. 用户端信息插座选用超五类信息插座模块，配标准的 86mm×86mm 单、双口标准面板，出口均为 RJ45 接口；如下图： b. 信息插座的安装方式采用墙面暗装，底边距地面 300mm，与电源插座平行间距保持 300 毫米； 3

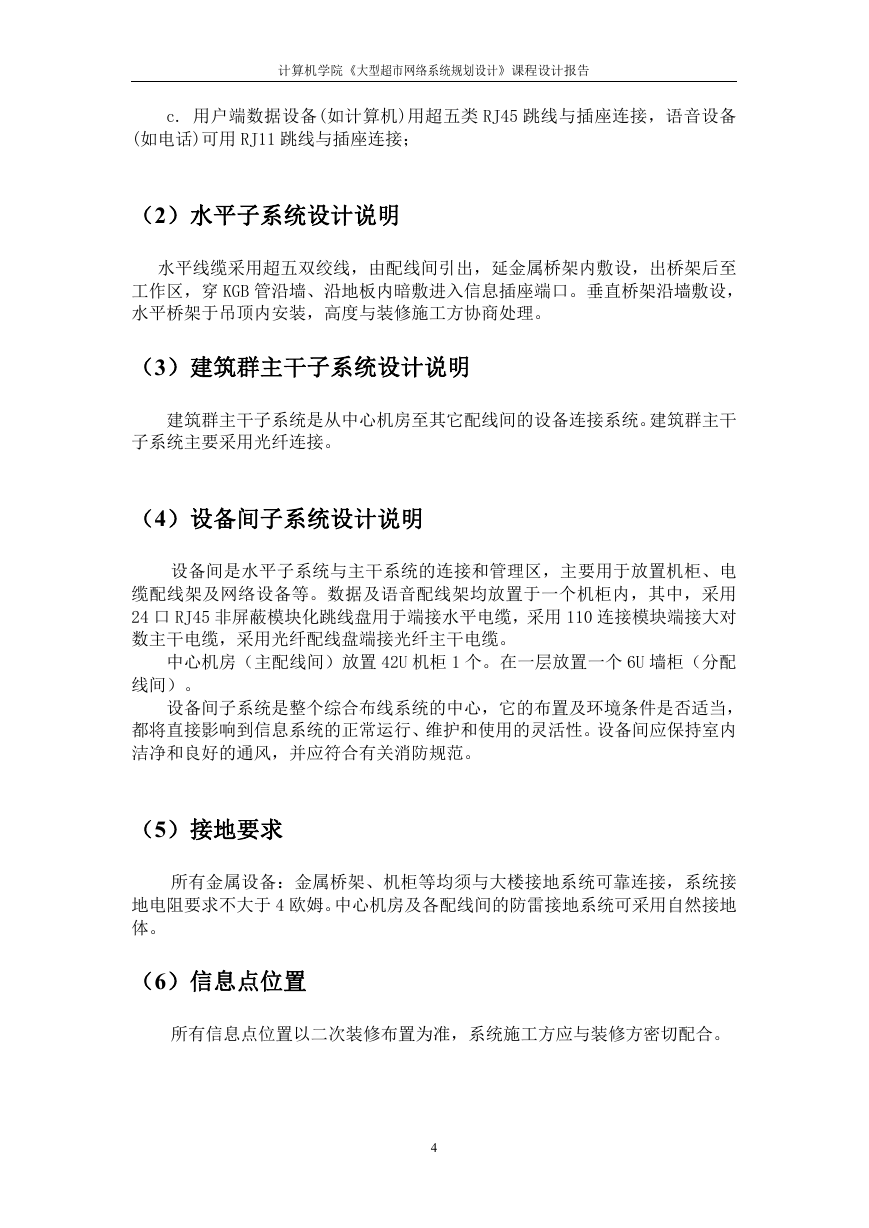

计算机学院《大型超市网络系统规划设计》课程设计报告 c. 用户端数据设备(如计算机)用超五类 RJ45 跳线与插座连接，语音设备 (如电话)可用 RJ11 跳线与插座连接；（2）水平子系统设计说明水平线缆采用超五双绞线，由配线间引出，延金属桥架内敷设，出桥架后至工作区，穿 KGB 管沿墙、沿地板内暗敷进入信息插座端口。垂直桥架沿墙敷设，水平桥架于吊顶内安装，高度与装修施工方协商处理。（3）建筑群主干子系统设计说明建筑群主干子系统是从中心机房至其它配线间的设备连接系统。建筑群主干子系统主要采用光纤连接。（4）设备间子系统设计说明设备间是水平子系统与主干系统的连接和管理区，主要用于放置机柜、电缆配线架及网络设备等。数据及语音配线架均放置于一个机柜内，其中，采用 24 口 RJ45 非屏蔽模块化跳线盘用于端接水平电缆，采用 110 连接模块端接大对数主干电缆，采用光纤配线盘端接光纤主干电缆。中心机房（主配线间）放置 42U 机柜 1 个。在一层放置一个 6U 墙柜（分配线间）。设备间子系统是整个综合布线系统的中心，它的布置及环境条件是否适当，都将直接影响到信息系统的正常运行、维护和使用的灵活性。设备间应保持室内洁净和良好的通风，并应符合有关消防规范。（5）接地要求所有金属设备：金属桥架、机柜等均须与大楼接地系统可靠连接，系统接地电阻要求不大于 4 欧姆。中心机房及各配线间的防雷接地系统可采用自然接地体。（6）信息点位置所有信息点位置以二次装修布置为准，系统施工方应与装修方密切配合。 4

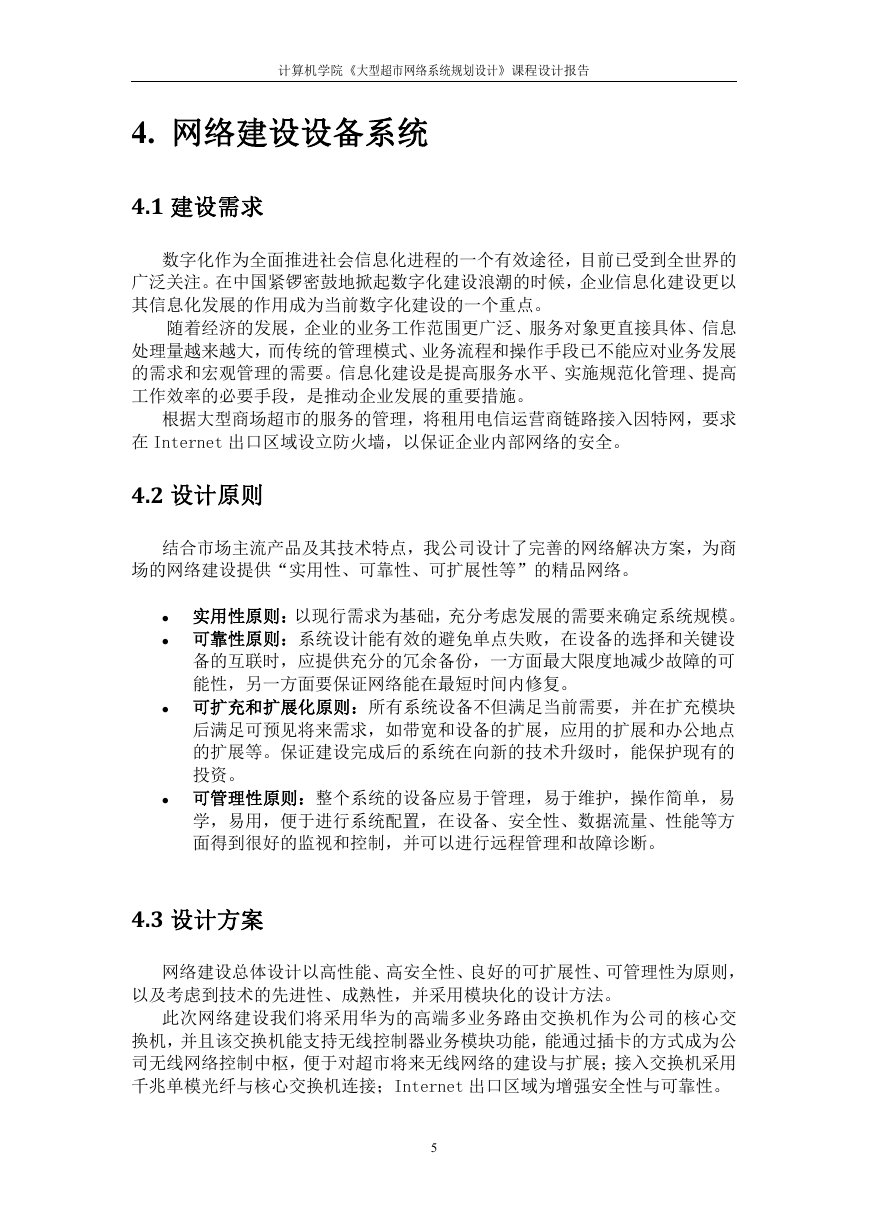

计算机学院《大型超市网络系统规划设计》课程设计报告 4. 网络建设设备系统 4.1 建设需求数字化作为全面推进社会信息化进程的一个有效途径，目前已受到全世界的广泛关注。在中国紧锣密鼓地掀起数字化建设浪潮的时候，企业信息化建设更以其信息化发展的作用成为当前数字化建设的一个重点。随着经济的发展，企业的业务工作范围更广泛、服务对象更直接具体、信息处理量越来越大，而传统的管理模式、业务流程和操作手段已不能应对业务发展的需求和宏观管理的需要。信息化建设是提高服务水平、实施规范化管理、提高工作效率的必要手段，是推动企业发展的重要措施。根据大型商场超市的服务的管理，将租用电信运营商链路接入因特网，要求在 Internet 出口区域设立防火墙，以保证企业内部网络的安全。 4.2 设计原则结合市场主流产品及其技术特点，我公司设计了完善的网络解决方案，为商场的网络建设提供“实用性、可靠性、可扩展性等”的精品网络。  实用性原则：以现行需求为基础，充分考虑发展的需要来确定系统规模。  可靠性原则：系统设计能有效的避免单点失败，在设备的选择和关键设备的互联时，应提供充分的冗余备份，一方面最大限度地减少故障的可能性，另一方面要保证网络能在最短时间内修复。  可扩充和扩展化原则：所有系统设备不但满足当前需要，并在扩充模块后满足可预见将来需求，如带宽和设备的扩展，应用的扩展和办公地点的扩展等。保证建设完成后的系统在向新的技术升级时，能保护现有的投资。  可管理性原则：整个系统的设备应易于管理，易于维护，操作简单，易学，易用，便于进行系统配置，在设备、安全性、数据流量、性能等方面得到很好的监视和控制，并可以进行远程管理和故障诊断。 4.3 设计方案网络建设总体设计以高性能、高安全性、良好的可扩展性、可管理性为原则，以及考虑到技术的先进性、成熟性，并采用模块化的设计方法。此次网络建设我们将采用华为的高端多业务路由交换机作为公司的核心交换机，并且该交换机能支持无线控制器业务模块功能，能通过插卡的方式成为公司无线网络控制中枢，便于对超市将来无线网络的建设与扩展；接入交换机采用千兆单模光纤与核心交换机连接；Internet 出口区域为增强安全性与可靠性。 5
