S3C44B0X I2S总线接口功能 及应用开发 43组: 方 欣 SC06002017 汪 涛 SC06002051

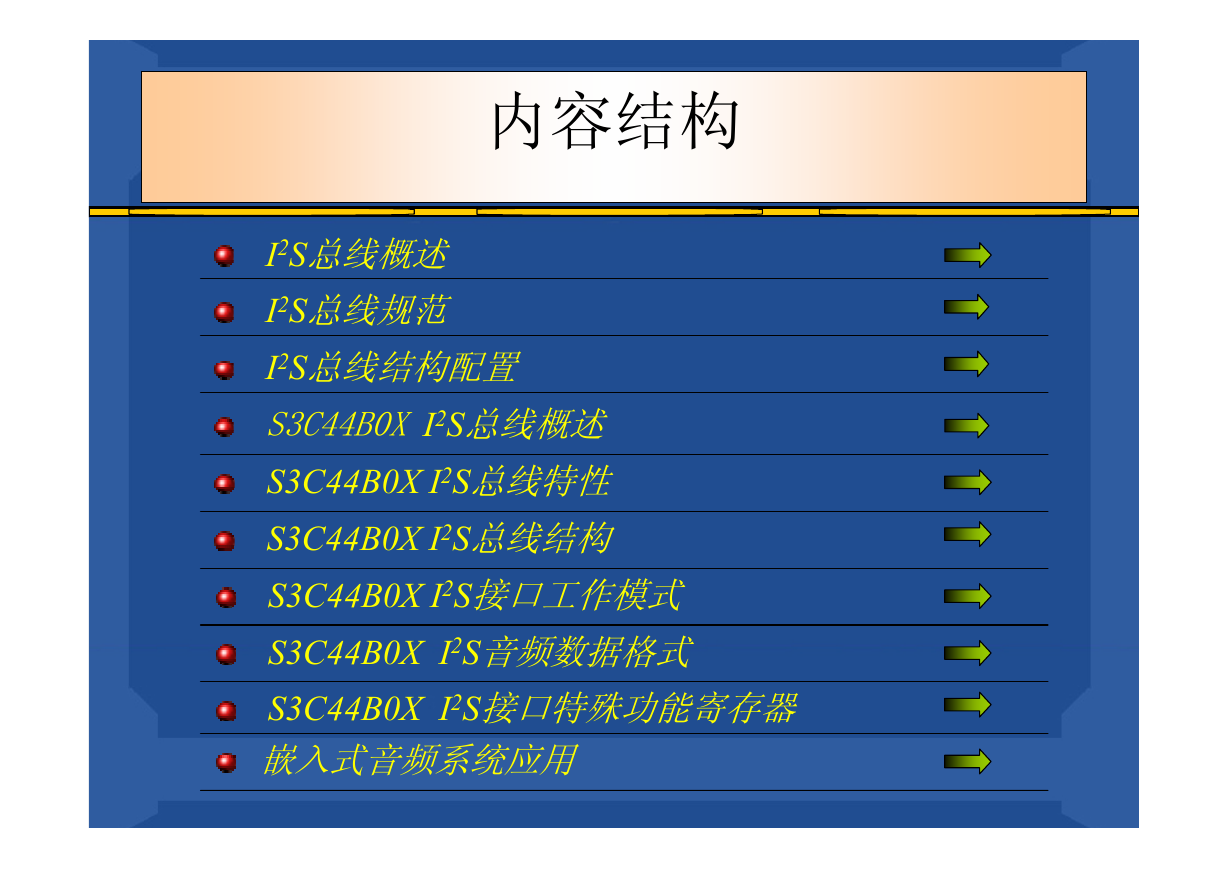

内容结构 I2S总线概述 I2S总线规范 I2S总线结构配置 S3C44B0X I2S总线概述 S3C44B0X I2S总线特性 S3C44B0X I2S总线结构 S3C44B0X I2S接口工作模式 S3C44B0X I2S音频数据格式 S3C44B0X I2S接口特殊功能寄存器 嵌入式音频系统应用

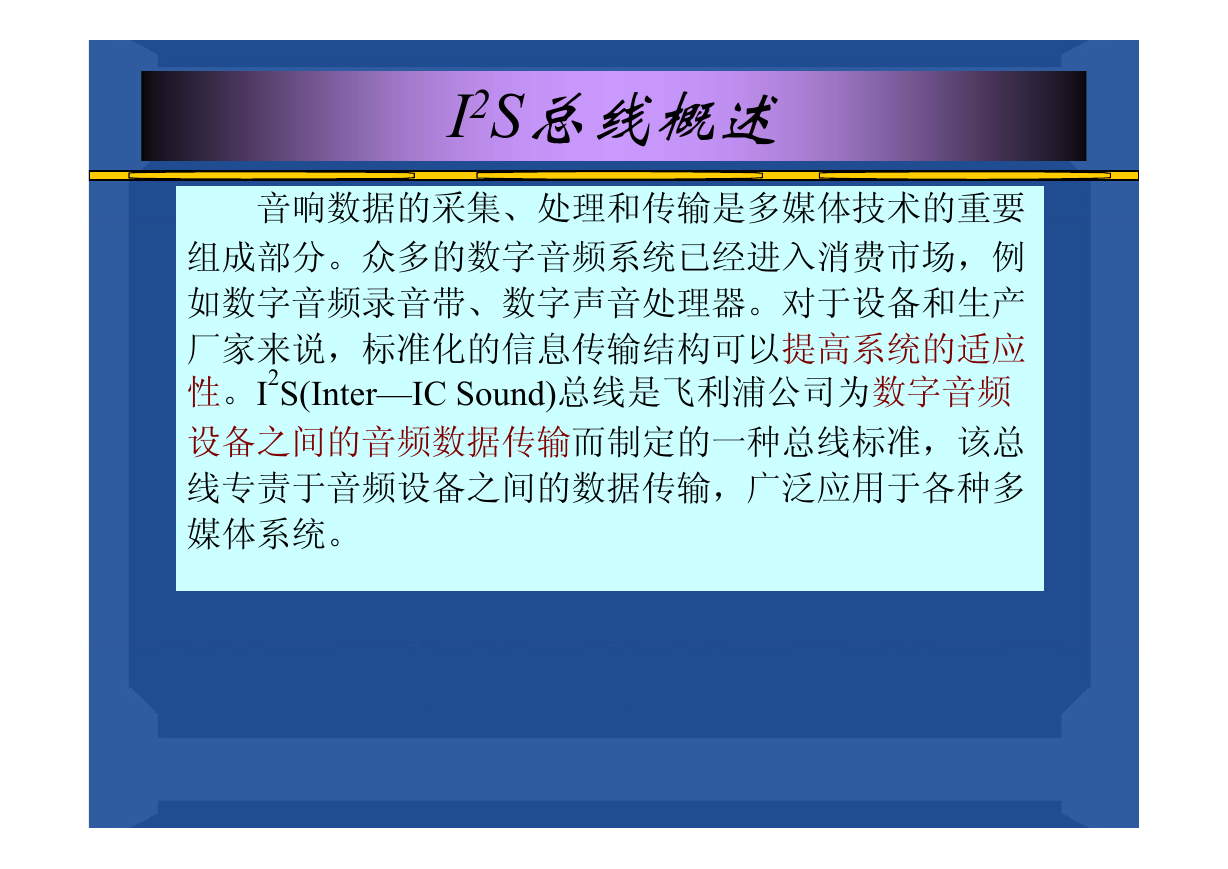

I2S总线概述 音响数据的采集、处理和传输是多媒体技术的重要 组成部分。众多的数字音频系统已经进入消费市场,例 如数字音频录音带、数字声音处理器。对于设备和生产 厂家来说,标准化的信息传输结构可以提高系统的适应 性。I2S(Inter—IC Sound)总线是飞利浦公司为数字音频 设备之间的音频数据传输而制定的一种总线标准,该总 线专责于音频设备之间的数据传输,广泛应用于各种多 媒体系统。

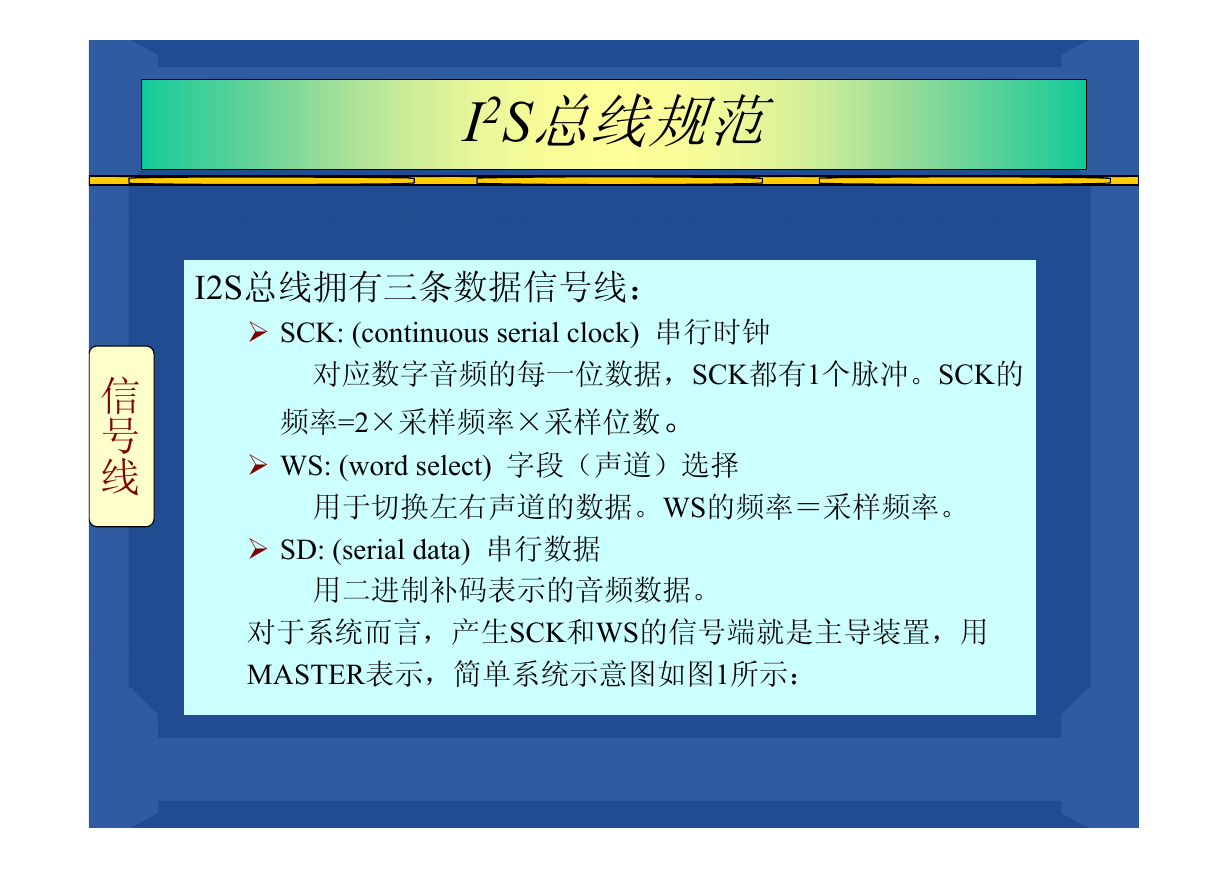

I2S总线规范 I2S总线拥有三条数据信号线: SCK: (continuous serial clock) 串行时钟 信 号 线 对应数字音频的每一位数据,SCK都有1个脉冲。SCK的 频率=2×采样频率×采样位数。 WS: (word select) 字段(声道)选择 用于切换左右声道的数据。WS的频率=采样频率。 SD: (serial data) 串行数据 用二进制补码表示的音频数据。 对于系统而言,产生SCK和WS的信号端就是主导装置,用 MASTER表示,简单系统示意图如图1所示:

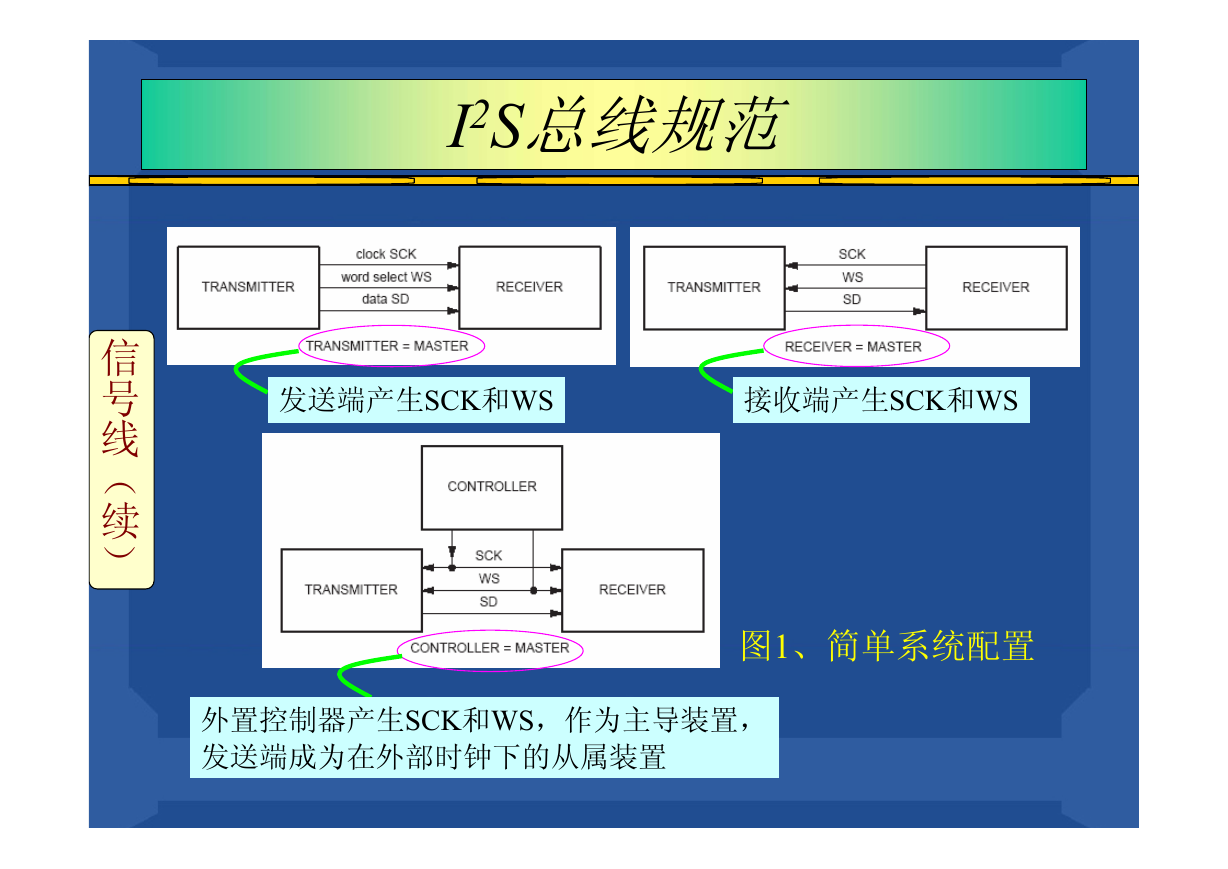

I2S总线规范 信 号 线 ( 续 ) 发送端产生SCK和WS 接收端产生SCK和WS 图1、简单系统配置 外置控制器产生SCK和WS,作为主导装置, 发送端成为在外部时钟下的从属装置

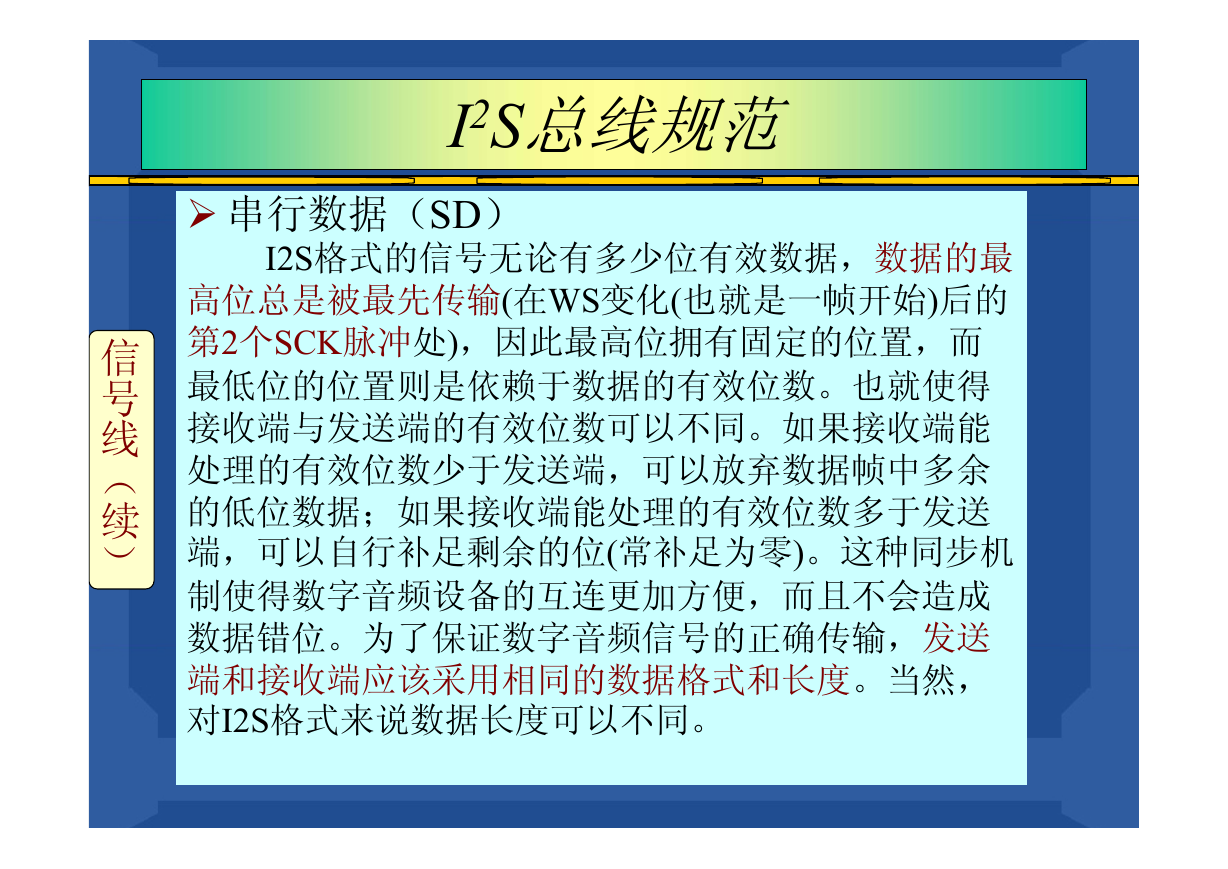

I2S总线规范 信 号 线 ( 续 ) 串行数据(SD) I2S格式的信号无论有多少位有效数据,数据的最 高位总是被最先传输(在WS变化(也就是一帧开始)后的 第2个SCK脉冲处),因此最高位拥有固定的位置,而 最低位的位置则是依赖于数据的有效位数。也就使得 接收端与发送端的有效位数可以不同。如果接收端能 处理的有效位数少于发送端,可以放弃数据帧中多余 的低位数据;如果接收端能处理的有效位数多于发送 端,可以自行补足剩余的位(常补足为零)。这种同步机 制使得数字音频设备的互连更加方便,而且不会造成 数据错位。为了保证数字音频信号的正确传输,发送 端和接收端应该采用相同的数据格式和长度。当然, 对I2S格式来说数据长度可以不同。

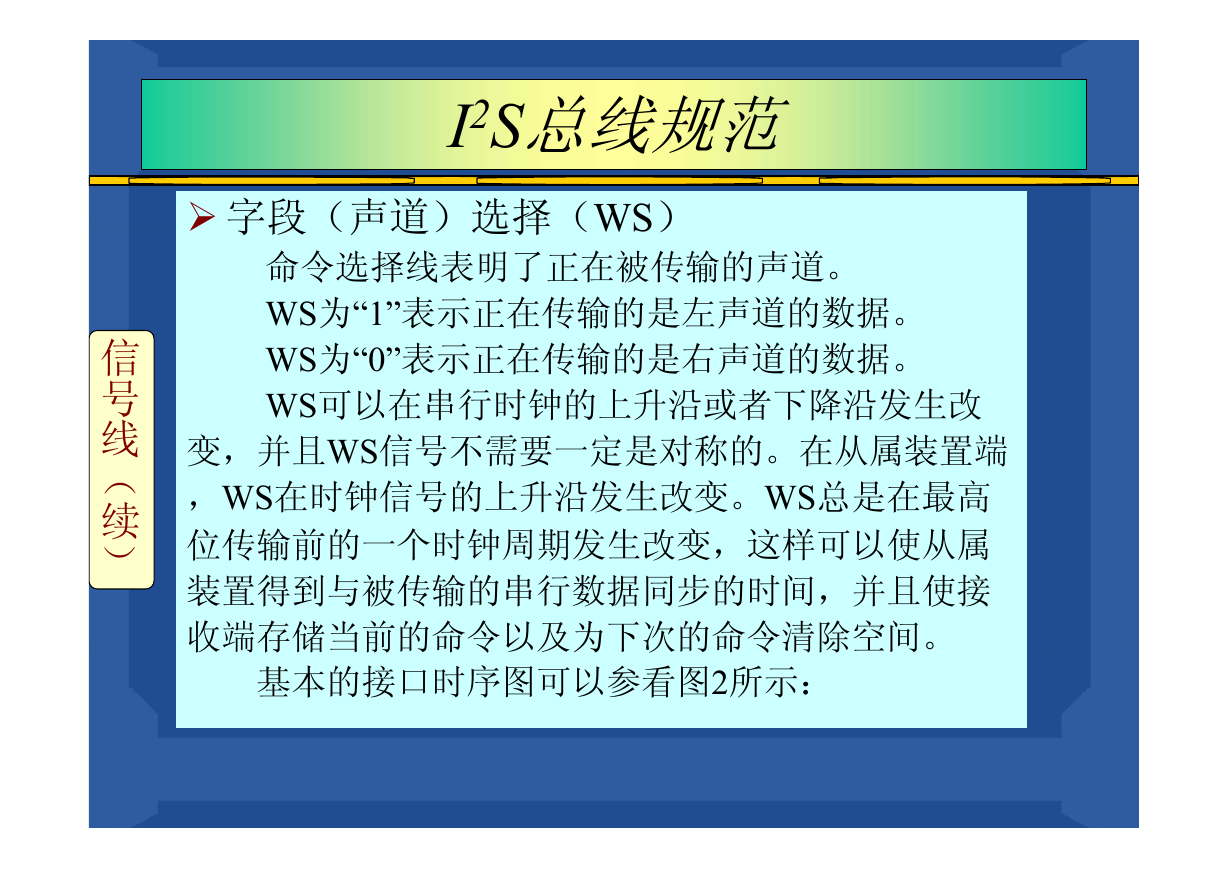

I2S总线规范 信 号 线 ( 续 ) 字段(声道)选择(WS) 命令选择线表明了正在被传输的声道。 WS为“1”表示正在传输的是左声道的数据。 WS为“0”表示正在传输的是右声道的数据。 WS可以在串行时钟的上升沿或者下降沿发生改 变,并且WS信号不需要一定是对称的。在从属装置端 ,WS在时钟信号的上升沿发生改变。WS总是在最高 位传输前的一个时钟周期发生改变,这样可以使从属 装置得到与被传输的串行数据同步的时间,并且使接 收端存储当前的命令以及为下次的命令清除空间。 基本的接口时序图可以参看图2所示:

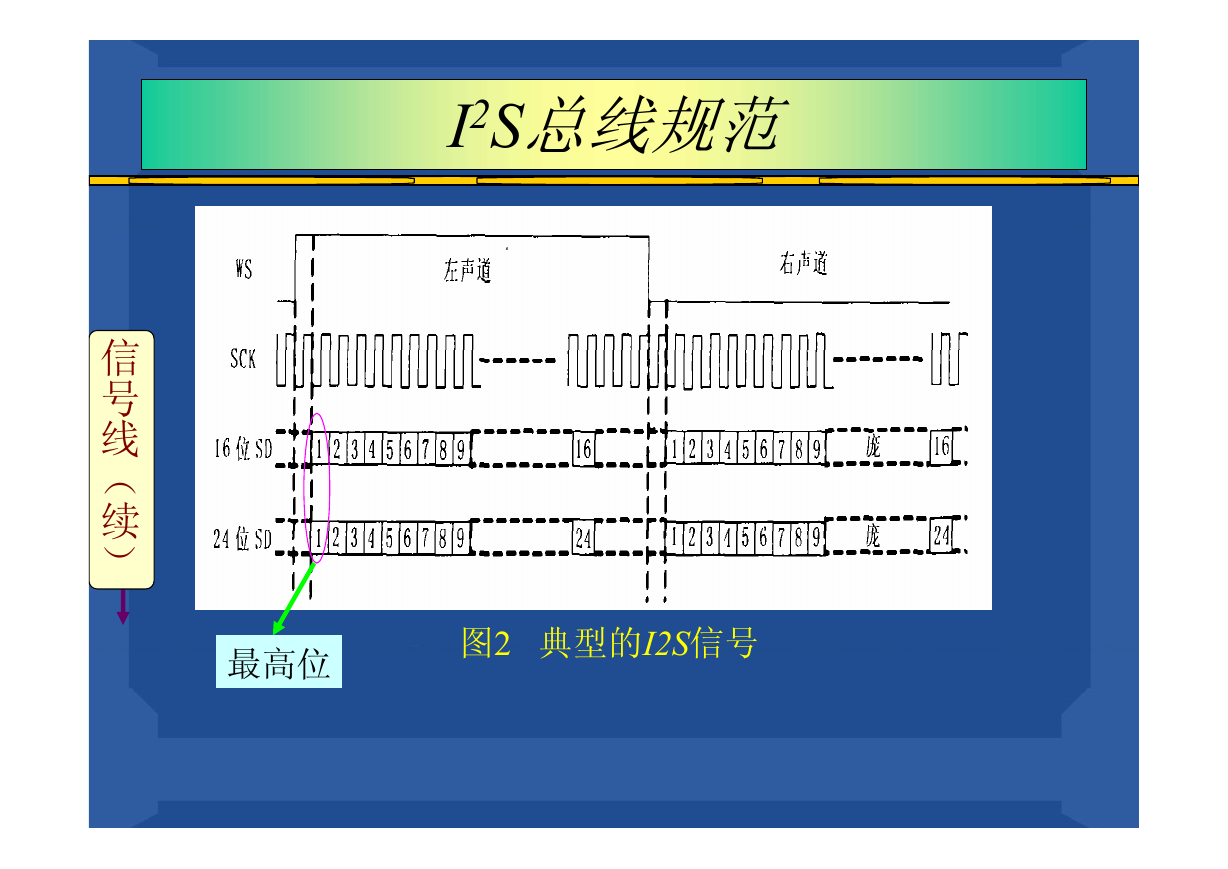

I2S总线规范 信 号 线 ( 续 ) 最高位 图2 典型的I2S信号
