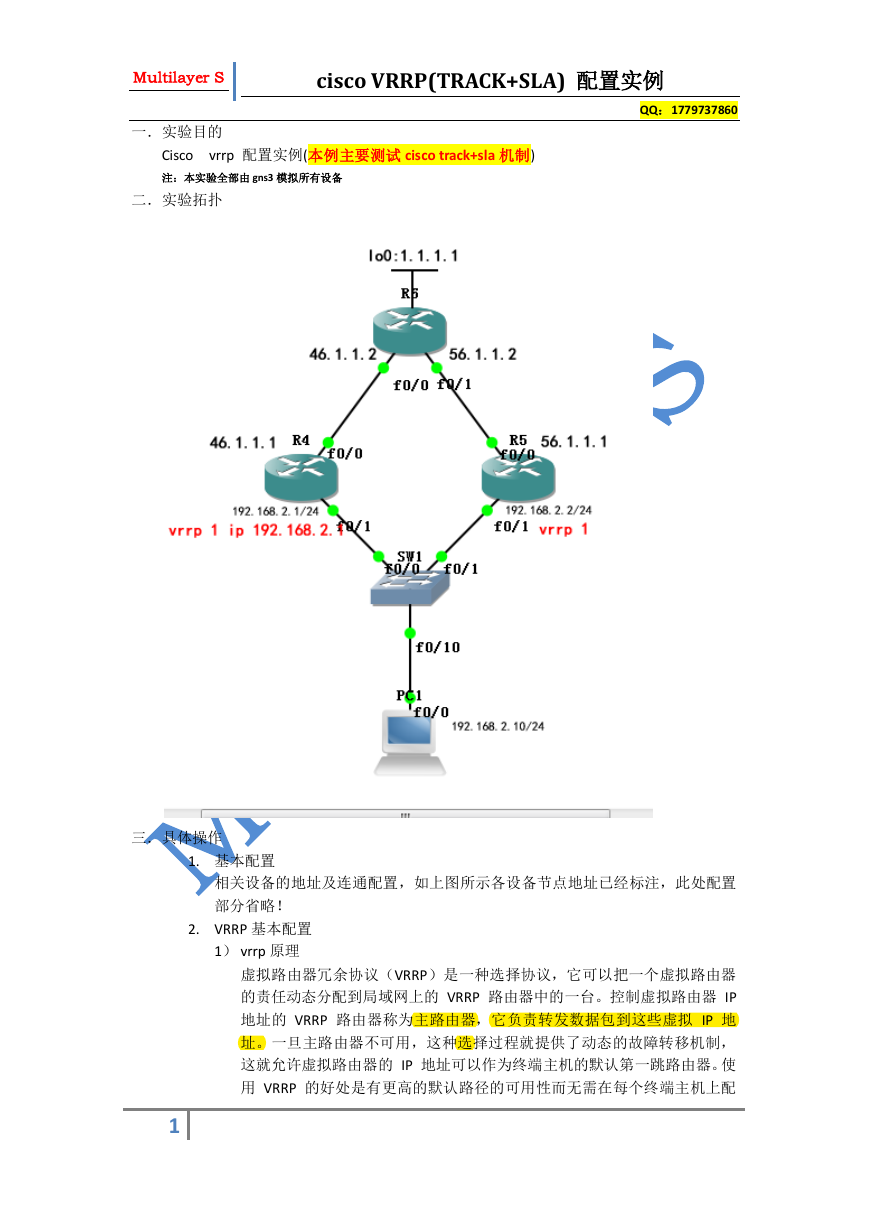

Multilayer S cisco VRRP(TRACK+SLA) 配置实例 QQ：1779737860 一．实验目的 Cisco vrrp 配置实例(本例主要测试 cisco track+sla 机制) 注：本实验全部由 gns3 模拟所有设备二．实验拓扑三．具体操作 1. 基本配置相关设备的地址及连通配置，如上图所示各设备节点地址已经标注，此处配置部分省略！ 2. VRRP 基本配置 1） vrrp 原理虚拟路由器冗余协议（VRRP）是一种选择协议，它可以把一个虚拟路由器的责任动态分配到局域网上的 VRRP 路由器中的一台。控制虚拟路由器 IP 地址的 VRRP 路由器称为主路由器，它负责转发数据包到这些虚拟 IP 地址。一旦主路由器不可用，这种选择过程就提供了动态的故障转移机制，这就允许虚拟路由器的 IP 地址可以作为终端主机的默认第一跳路由器。使用 VRRP 的好处是有更高的默认路径的可用性而无需在每个终端主机上配 1

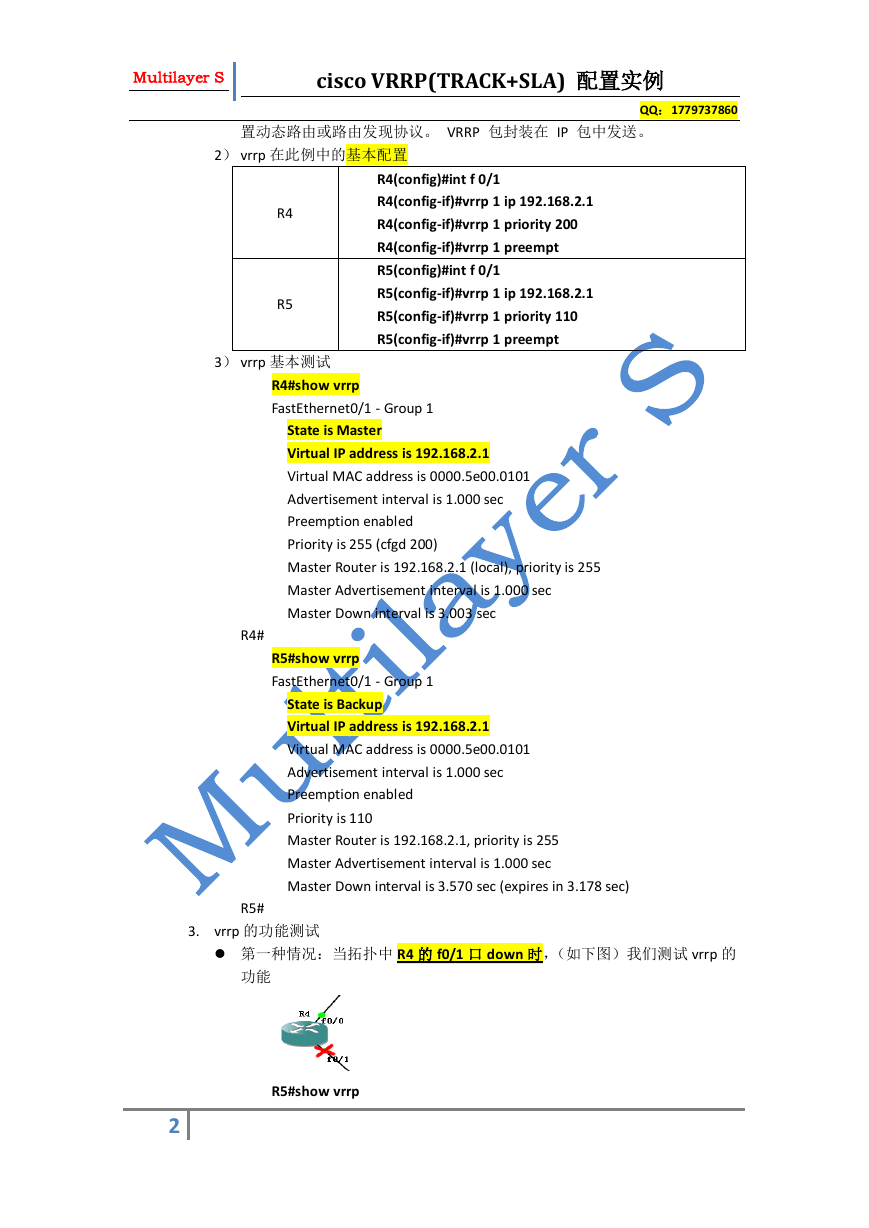

Multilayer S cisco VRRP(TRACK+SLA) 配置实例置动态路由或路由发现协议。 VRRP 包封装在 IP 包中发送。 2） vrrp 在此例中的基本配置 QQ：1779737860 R4 R5 R4(config)#int f 0/1 R4(config-if)#vrrp 1 ip 192.168.2.1 R4(config-if)#vrrp 1 priority 200 R4(config-if)#vrrp 1 preempt R5(config)#int f 0/1 R5(config-if)#vrrp 1 ip 192.168.2.1 R5(config-if)#vrrp 1 priority 110 R5(config-if)#vrrp 1 preempt 3） vrrp 基本测试 R4#show vrrp FastEthernet0/1 - Group 1 State is Master Virtual IP address is 192.168.2.1 Virtual MAC address is 0000.5e00.0101 Advertisement interval is 1.000 sec Preemption enabled Priority is 255 (cfgd 200) Master Router is 192.168.2.1 (local), priority is 255 Master Advertisement interval is 1.000 sec Master Down interval is 3.003 sec R4# R5#show vrrp FastEthernet0/1 - Group 1 State is Backup Virtual IP address is 192.168.2.1 Virtual MAC address is 0000.5e00.0101 Advertisement interval is 1.000 sec Preemption enabled Priority is 110 Master Router is 192.168.2.1, priority is 255 Master Advertisement interval is 1.000 sec Master Down interval is 3.570 sec (expires in 3.178 sec) R5# 3. vrrp 的功能测试  第一种情况：当拓扑中 R4 的 f0/1 口 down 时，（如下图）我们测试 vrrp 的功能 R5#show vrrp 2

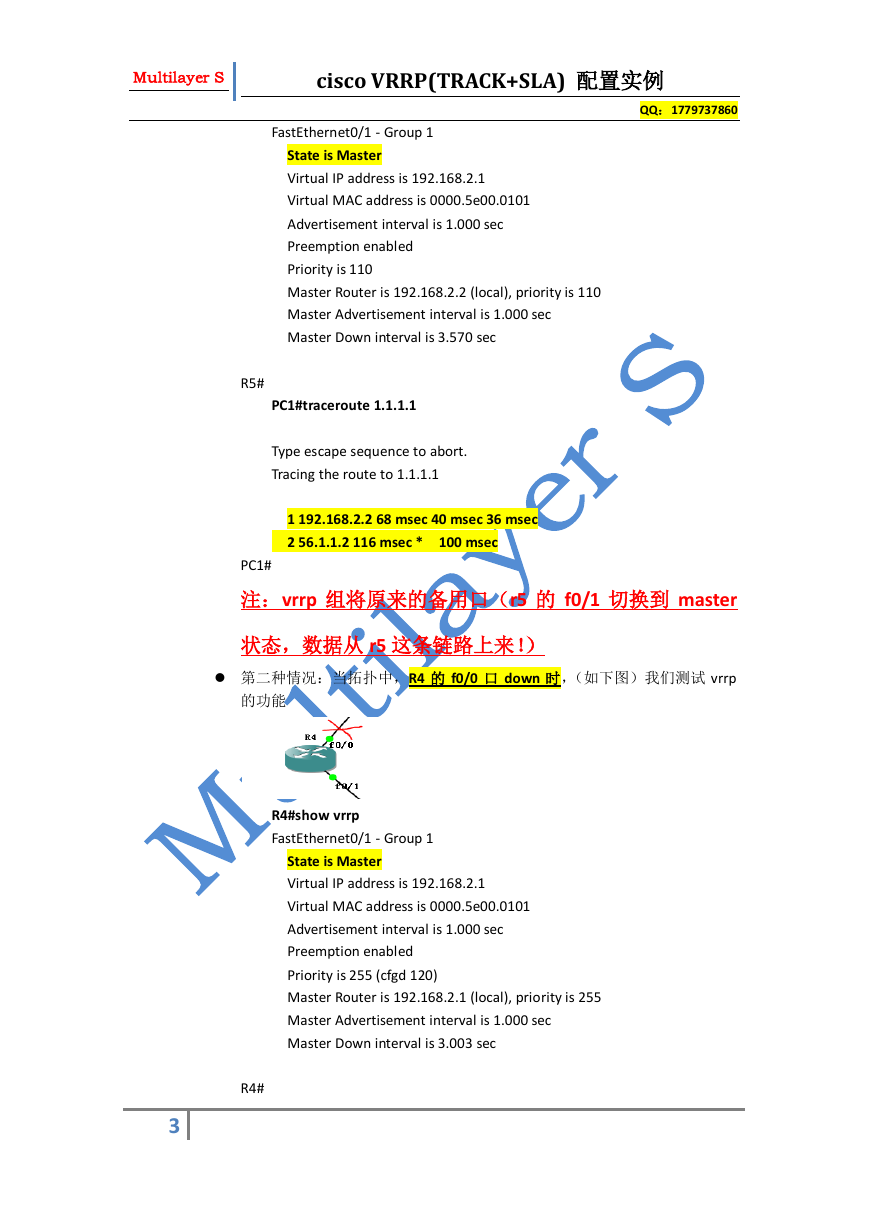

Multilayer S cisco VRRP(TRACK+SLA) 配置实例 QQ：1779737860 FastEthernet0/1 - Group 1 State is Master Virtual IP address is 192.168.2.1 Virtual MAC address is 0000.5e00.0101 Advertisement interval is 1.000 sec Preemption enabled Priority is 110 Master Router is 192.168.2.2 (local), priority is 110 Master Advertisement interval is 1.000 sec Master Down interval is 3.570 sec R5# PC1#traceroute 1.1.1.1 Type escape sequence to abort. Tracing the route to 1.1.1.1 1 192.168.2.2 68 msec 40 msec 36 msec 2 56.1.1.2 116 msec * 100 msec PC1# 注：vrrp 组将原来的备用口（r5 的 f0/1 切换到 master 状态，数据从 r5 这条链路上来！）  第二种情况：当拓扑中，R4 的 f0/0 口 down 时，（如下图）我们测试 vrrp 的功能 R4#show vrrp FastEthernet0/1 - Group 1 State is Master Virtual IP address is 192.168.2.1 Virtual MAC address is 0000.5e00.0101 Advertisement interval is 1.000 sec Preemption enabled Priority is 255 (cfgd 120) Master Router is 192.168.2.1 (local), priority is 255 Master Advertisement interval is 1.000 sec Master Down interval is 3.003 sec R4# 3

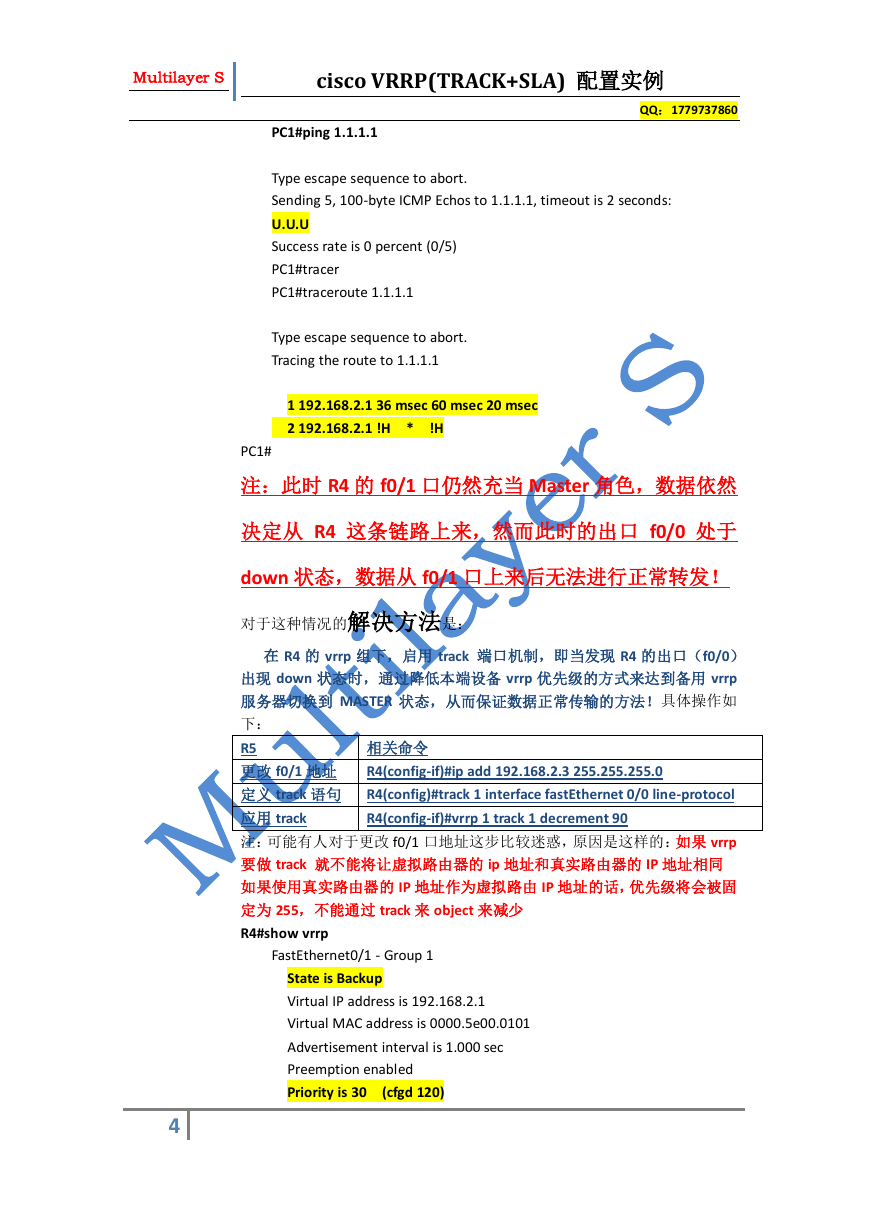

Multilayer S cisco VRRP(TRACK+SLA) 配置实例 PC1#ping 1.1.1.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 1.1.1.1, timeout is 2 seconds: QQ：1779737860 U.U.U Success rate is 0 percent (0/5) PC1#tracer PC1#traceroute 1.1.1.1 Type escape sequence to abort. Tracing the route to 1.1.1.1 1 192.168.2.1 36 msec 60 msec 20 msec 2 192.168.2.1 !H * !H PC1# 注：此时 R4 的 f0/1 口仍然充当 Master 角色，数据依然决定从 R4 这条链路上来，然而此时的出口 f0/0 处于 down 状态，数据从 f0/1 口上来后无法进行正常转发！对于这种情况的解决方法是：相关命令 R4(config-if)#ip add 192.168.2.3 255.255.255.0 在 R4 的 vrrp 组下，启用 track 端口机制，即当发现 R4 的出口（f0/0）出现 down 状态时，通过降低本端设备 vrrp 优先级的方式来达到备用 vrrp 服务器切换到 MASTER 状态，从而保证数据正常传输的方法！具体操作如下： R5 更改 f0/1 地址定义 track 语句应用 track 注：可能有人对于更改 f0/1 口地址这步比较迷惑，原因是这样的：如果 vrrp 要做 track 就不能将让虚拟路由器的 ip 地址和真实路由器的 IP 地址相同如果使用真实路由器的 IP 地址作为虚拟路由 IP 地址的话，优先级将会被固定为 255，不能通过 track 来 object 来减少 R4#show vrrp R4(config)#track 1 interface fastEthernet 0/0 line-protocol R4(config-if)#vrrp 1 track 1 decrement 90 FastEthernet0/1 - Group 1 State is Backup Virtual IP address is 192.168.2.1 Virtual MAC address is 0000.5e00.0101 Advertisement interval is 1.000 sec Preemption enabled Priority is 30 (cfgd 120) 4

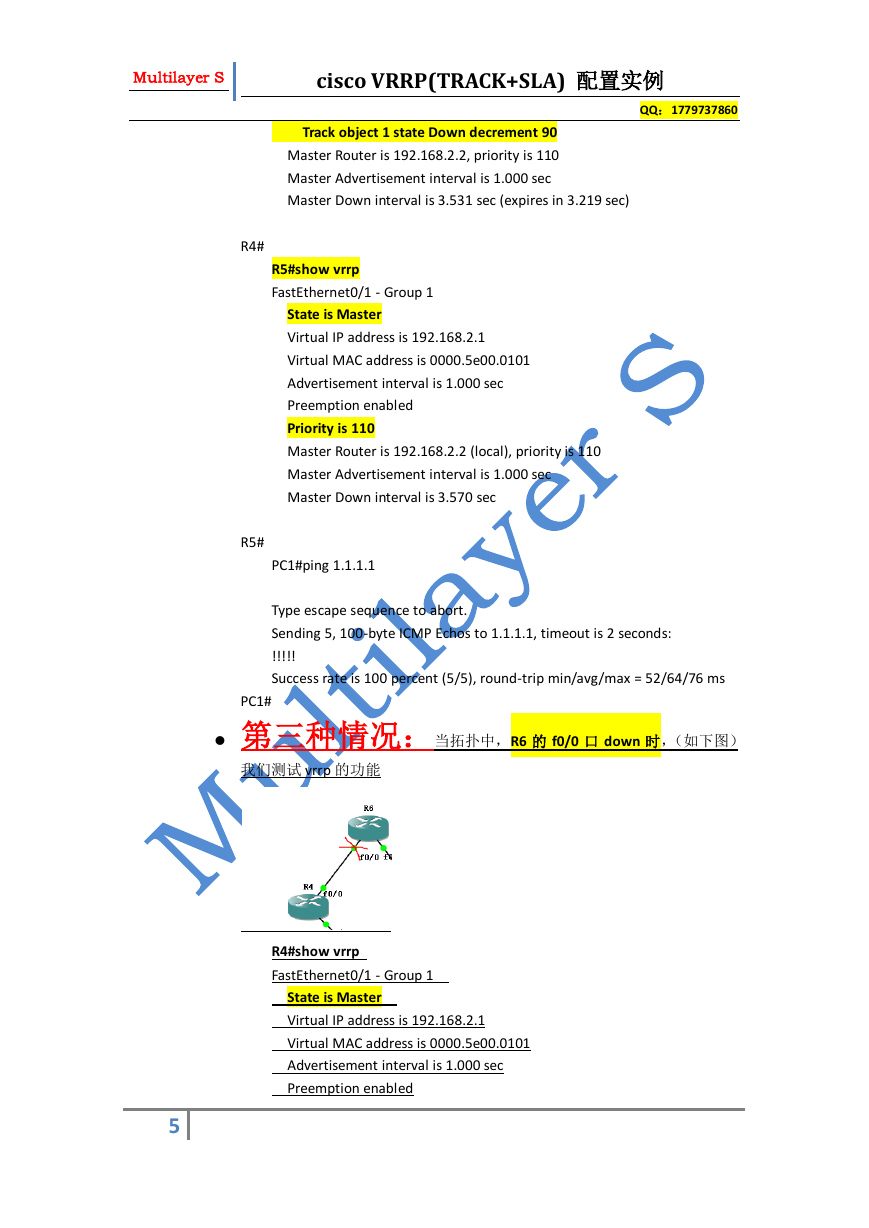

Multilayer S cisco VRRP(TRACK+SLA) 配置实例 QQ：1779737860 Track object 1 state Down decrement 90 Master Router is 192.168.2.2, priority is 110 Master Advertisement interval is 1.000 sec Master Down interval is 3.531 sec (expires in 3.219 sec) R4# R5#show vrrp FastEthernet0/1 - Group 1 State is Master Virtual IP address is 192.168.2.1 Virtual MAC address is 0000.5e00.0101 Advertisement interval is 1.000 sec Preemption enabled Priority is 110 Master Router is 192.168.2.2 (local), priority is 110 Master Advertisement interval is 1.000 sec Master Down interval is 3.570 sec R5# PC1#ping 1.1.1.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 1.1.1.1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 52/64/76 ms PC1#  第三种情况：当拓扑中，R6 的 f0/0 口 down 时，（如下图）我们测试 vrrp 的功能 R4#show vrrp FastEthernet0/1 - Group 1 State is Master Virtual IP address is 192.168.2.1 Virtual MAC address is 0000.5e00.0101 Advertisement interval is 1.000 sec Preemption enabled 5

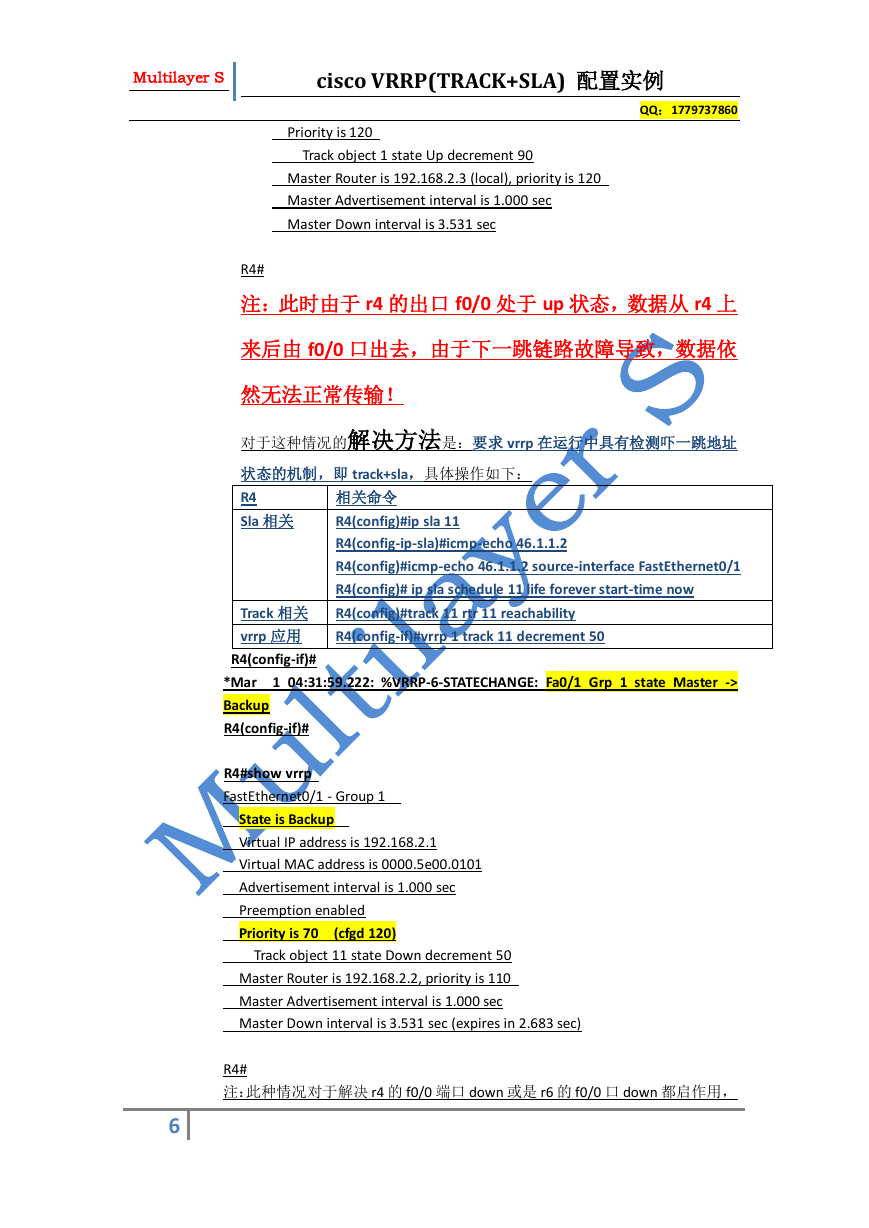

Multilayer S cisco VRRP(TRACK+SLA) 配置实例 QQ：1779737860 Priority is 120 Track object 1 state Up decrement 90 Master Router is 192.168.2.3 (local), priority is 120 Master Advertisement interval is 1.000 sec Master Down interval is 3.531 sec R4# 注：此时由于 r4 的出口 f0/0 处于 up 状态，数据从 r4 上来后由 f0/0 口出去，由于下一跳链路故障导致，数据依然无法正常传输！对于这种情况的解决方法是：要求 vrrp 在运行中具有检测吓一跳地址状态的机制，即 track+sla，具体操作如下： R4 Sla 相关相关命令 R4(config)#ip sla 11 R4(config-ip-sla)#icmp-echo 46.1.1.2 R4(config)#icmp-echo 46.1.1.2 source-interface FastEthernet0/1 R4(config)# ip sla schedule 11 life forever start-time now Track 相关 vrrp 应用 R4(config-if)# R4(config)#track 11 rtr 11 reachability R4(config-if)#vrrp 1 track 11 decrement 50 *Mar 1 04:31:59.222: %VRRP-6-STATECHANGE: Fa0/1 Grp 1 state Master -> Backup R4(config-if)# R4#show vrrp FastEthernet0/1 - Group 1 State is Backup Virtual IP address is 192.168.2.1 Virtual MAC address is 0000.5e00.0101 Advertisement interval is 1.000 sec Preemption enabled Priority is 70 (cfgd 120) Track object 11 state Down decrement 50 Master Router is 192.168.2.2, priority is 110 Master Advertisement interval is 1.000 sec Master Down interval is 3.531 sec (expires in 2.683 sec) R4# 注：此种情况对于解决 r4 的 f0/0 端口 down 或是 r6 的 f0/0 口 down 都启作用， 6

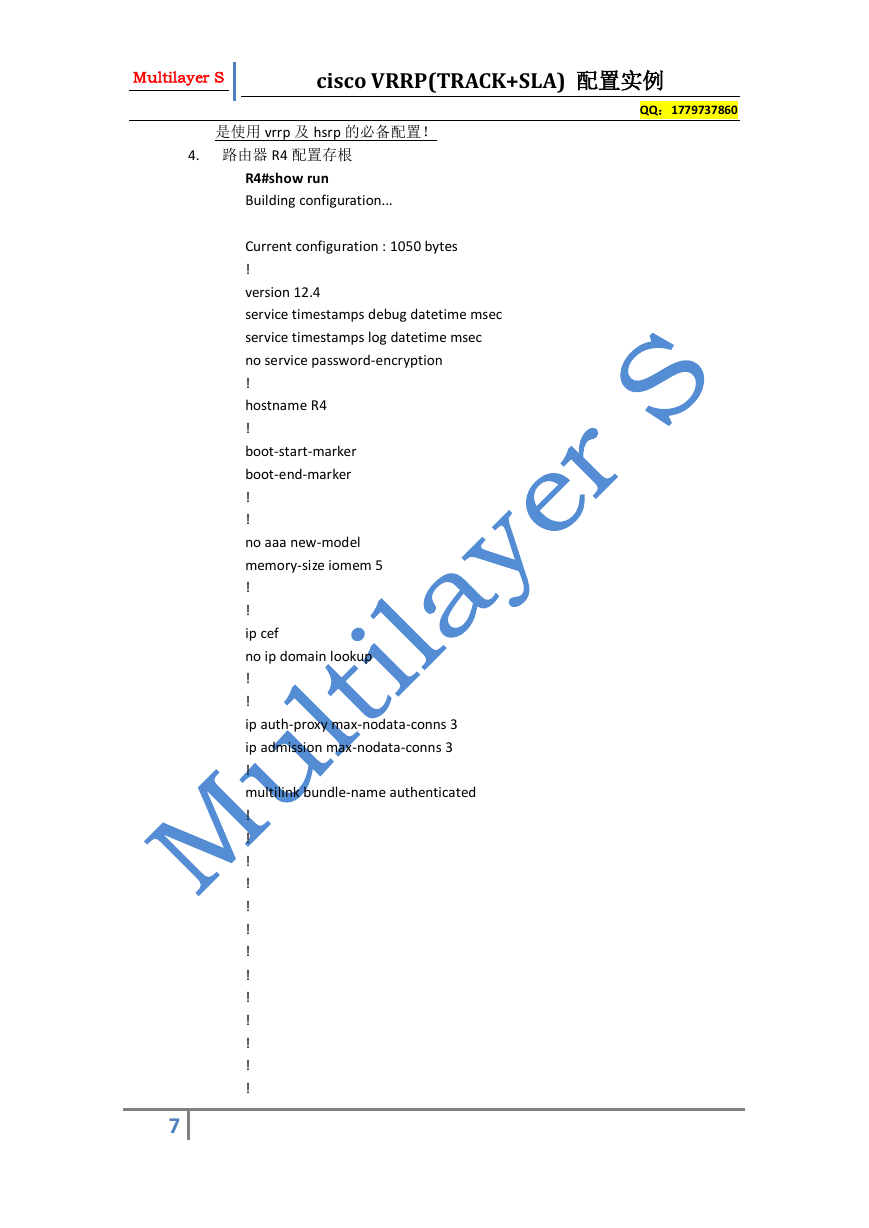

Multilayer S cisco VRRP(TRACK+SLA) 配置实例 QQ：1779737860 是使用 vrrp 及 hsrp 的必备配置！路由器 R4 配置存根 4. R4#show run Building configuration... Current configuration : 1050 bytes ! version 12.4 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname R4 ! boot-start-marker boot-end-marker ! ! no aaa new-model memory-size iomem 5 ! ! ip cef no ip domain lookup ! ! ip auth-proxy max-nodata-conns 3 ip admission max-nodata-conns 3 ! multilink bundle-name authenticated ! ! ! ! ! ! ! ! ! ! ! ! ! 7

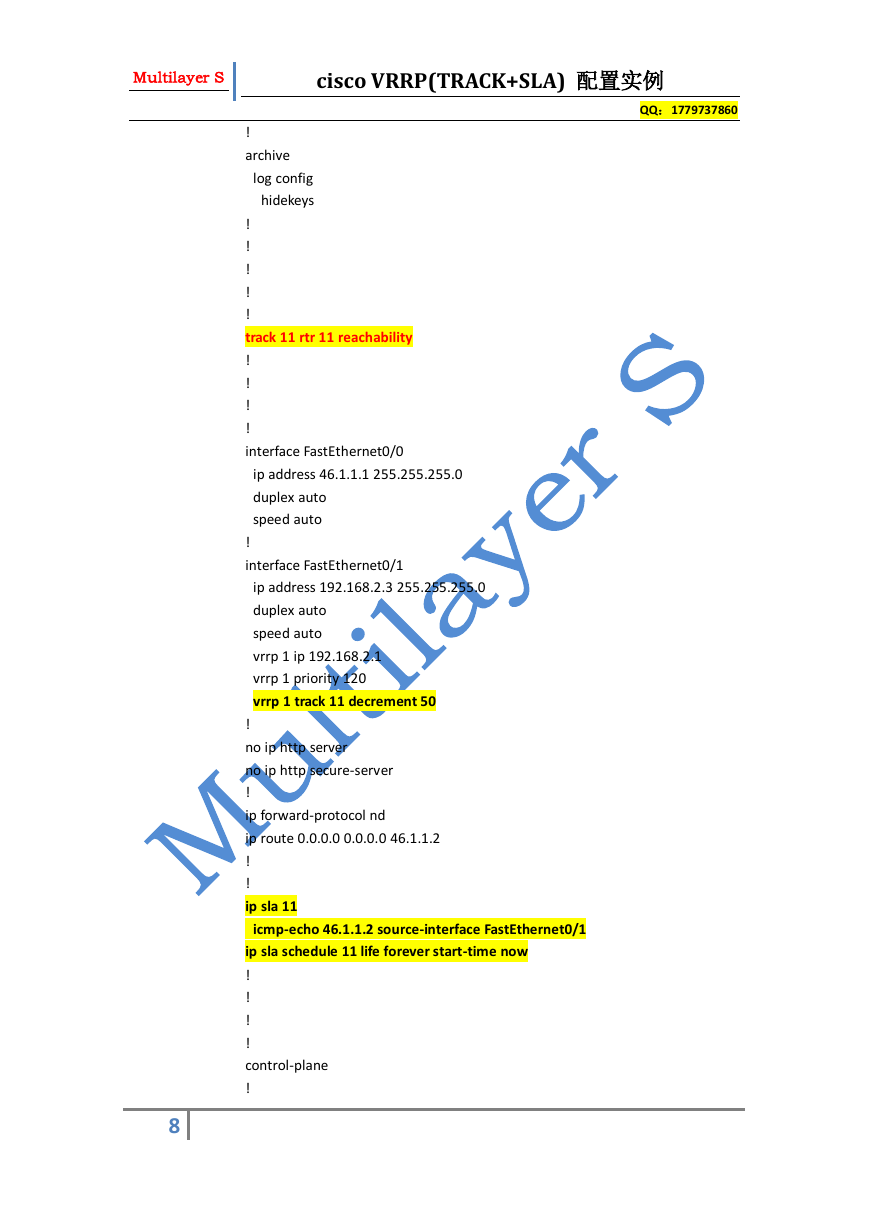

Multilayer S cisco VRRP(TRACK+SLA) 配置实例 QQ：1779737860 ! archive log config hidekeys ! ! ! ! ! track 11 rtr 11 reachability ! ! ! ! interface FastEthernet0/0 ip address 46.1.1.1 255.255.255.0 duplex auto speed auto ! interface FastEthernet0/1 ip address 192.168.2.3 255.255.255.0 duplex auto speed auto vrrp 1 ip 192.168.2.1 vrrp 1 priority 120 vrrp 1 track 11 decrement 50 ! no ip http server no ip http secure-server ! ip forward-protocol nd ip route 0.0.0.0 0.0.0.0 46.1.1.2 ! ! ip sla 11 icmp-echo 46.1.1.2 source-interface FastEthernet0/1 ip sla schedule 11 life forever start-time now ! ! ! ! control-plane ! 8
