    第十章 图形用户界面（GUI）制作
    10.1入门
    10.2图形用户界面的设计原则和一般步骤
    10.2.1设计原则
    10.2.2一般制作步骤
    10.3界面菜单（uimenu）
    10.3.1图形窗的标准菜单
    10.3.2自制的用户菜单
    10.3.3 用户菜单的属性
    10.3.4现场菜单的制作
    10.4用户控件（uicontrol）
    10.4.1 控件制作函数
    10.4.2 用户控件的种类
    10.4.3 控件制作示例
    一双位按键、无线电按键、控件区域框示例
    二静态文本框、滑动键、检录框示例
    三可编辑框、弹出框、列表框、按键示例
    10.5图形用户界面设计工具
    习题10

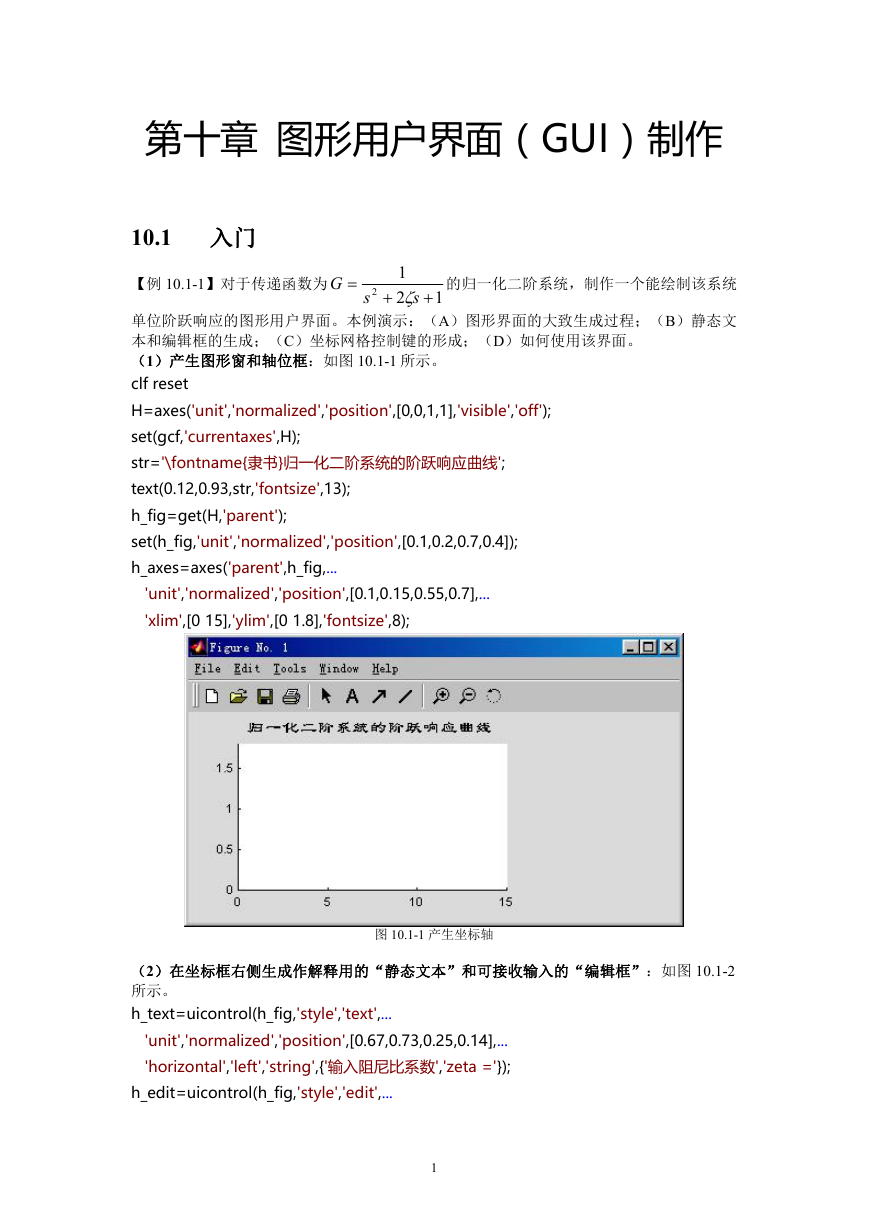

    第十章 图形用户界面（GUI）制作 10.1 入门 【例 10.1-1】对于传递函数为 G  1 2 s   1 2 s  的归一化二阶系统，制作一个能绘制该系统 单位阶跃响应的图形用户界面。本例演示：（A）图形界面的大致生成过程；（B）静态文 本和编辑框的生成；（C）坐标网格控制键的形成；（D）如何使用该界面。 （1）产生图形窗和轴位框：如图 10.1-1 所示。 clf reset H=axes('unit','normalized','position',[0,0,1,1],'visible','off'); set(gcf,'currentaxes',H); str='\fontname{隶书}归一化二阶系统的阶跃响应曲线'; text(0.12,0.93,str,'fontsize',13); h_fig=get(H,'parent'); set(h_fig,'unit','normalized','position',[0.1,0.2,0.7,0.4]); h_axes=axes('parent',h_fig,... 'unit','normalized','position',[0.1,0.15,0.55,0.7],... 'xlim',[0 15],'ylim',[0 1.8],'fontsize',8); 图 10.1-1 产生坐标轴 （2）在坐标框右侧生成作解释用的“静态文本”和可接收输入的“编辑框”：如图 10.1-2 所示。 h_text=uicontrol(h_fig,'style','text',... 'unit','normalized','position',[0.67,0.73,0.25,0.14],... 'horizontal','left','string',{'输入阻尼比系数','zeta ='}); h_edit=uicontrol(h_fig,'style','edit',... 1
    'unit','normalized','position',[0.67,0.59,0.25,0.14],... 'horizontal','left',... 'callback',[... 'z=str2num(get(gcbo,''string''));',... 't=0:0.1:15;',... 'for k=1:length(z);',... 'y(:,k)=step(1,[1 2*z(k) 1],t);',... 'plot(t,y(:,k));',... 'if (length(z)>1) ,hold on,end,',... 'end;',... 'hold off,']); 图 10.1-2 在图形界面中添加编辑框和文本框 （3）形成坐标网格控制按键：如图 10.1-3 所示。 h_push1=uicontrol(h_fig,'style','push',... 'unit','normalized','position',[0.67,0.37,0.12,0.15],... 'string','grid on','callback','grid on'); h_push2=uicontrol(h_fig,'style','push',... 'unit','normalized','position',[0.67,0.15,0.12,0.15],... 'string','grid off','callback','grid off'); 2
    图 10.1-3 添加了两个按键的图形界面 （4）输入阻尼比系数，可得单位阶跃响应曲线：如图 10.1-4 和图 10.1-5 所示。 图 10.1-4 输入标量阻尼比所得到的响应曲线 图 10.1-5 输入阻尼比数组所得到的一组响应曲线 10.2 图形用户界面的设计原则和一般步骤 3

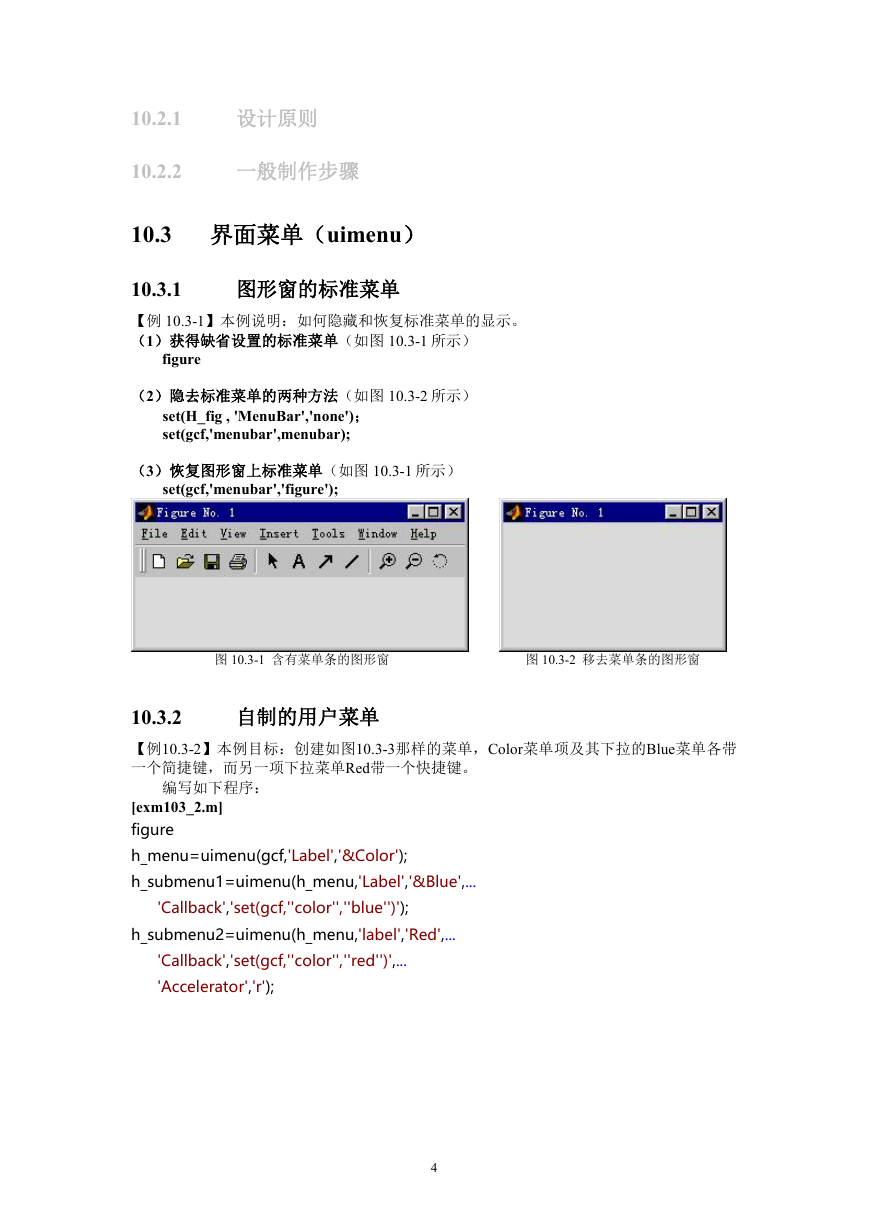

    10.2.1 10.2.2 设计原则 一般制作步骤 10.3 界面菜单（uimenu） 图形窗的标准菜单 10.3.1 【例 10.3-1】本例说明：如何隐藏和恢复标准菜单的显示。 （1）获得缺省设置的标准菜单（如图 10.3-1 所示） figure （2）隐去标准菜单的两种方法（如图 10.3-2 所示） set(H_fig , 'MenuBar','none')； set(gcf,'menubar',menubar); （3）恢复图形窗上标准菜单（如图 10.3-1 所示） set(gcf,'menubar','figure'); 图 10.3-1 含有菜单条的图形窗 图 10.3-2 移去菜单条的图形窗 自制的用户菜单 10.3.2 【例10.3-2】本例目标：创建如图10.3-3那样的菜单，Color菜单项及其下拉的Blue菜单各带 一个简捷键，而另一项下拉菜单Red带一个快捷键。 编写如下程序： [exm103_2.m] figure h_menu=uimenu(gcf,'Label','&Color'); h_submenu1=uimenu(h_menu,'Label','&Blue',... 'Callback','set(gcf,''color'',''blue'')'); h_submenu2=uimenu(h_menu,'label','Red',... 'Callback','set(gcf,''color'',''red'')',... 'Accelerator','r'); 4

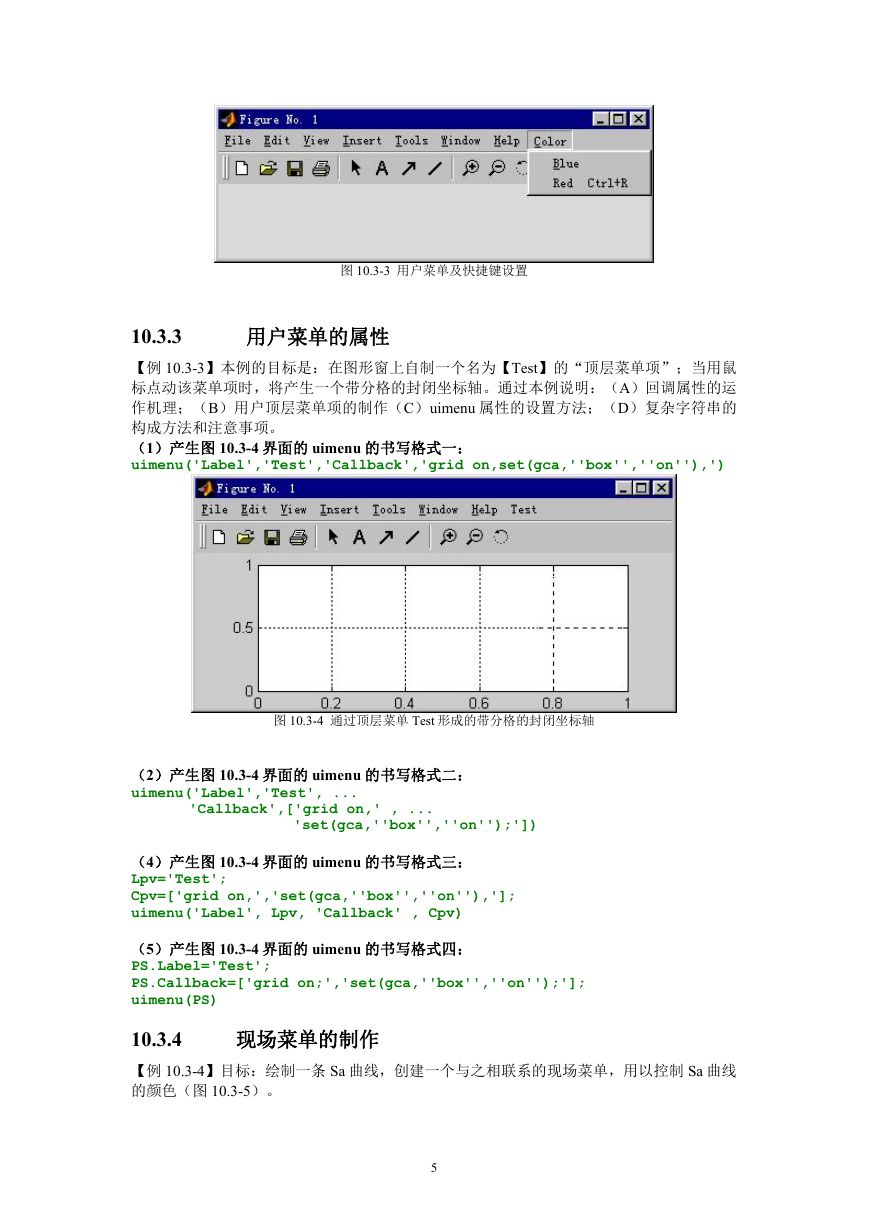

    图 10.3-3 用户菜单及快捷键设置 用户菜单的属性 10.3.3 【例 10.3-3】本例的目标是：在图形窗上自制一个名为【Test】的“顶层菜单项”；当用鼠 标点动该菜单项时，将产生一个带分格的封闭坐标轴。通过本例说明：（A）回调属性的运 作机理；（B）用户顶层菜单项的制作（C）uimenu 属性的设置方法；（D）复杂字符串的 构成方法和注意事项。 （1）产生图 10.3-4 界面的 uimenu 的书写格式一： uimenu('Label','Test','Callback','grid on,set(gca,''box'',''on''),') 图 10.3-4 通过顶层菜单 Test 形成的带分格的封闭坐标轴 （2）产生图 10.3-4 界面的 uimenu 的书写格式二： uimenu('Label','Test', ... 'Callback',['grid on,' , ... 'set(gca,''box'',''on'');']) （4）产生图 10.3-4 界面的 uimenu 的书写格式三： Lpv='Test'; Cpv=['grid on,','set(gca,''box'',''on''),']; uimenu('Label', Lpv, 'Callback' , Cpv) （5）产生图 10.3-4 界面的 uimenu 的书写格式四： PS.Label='Test'; PS.Callback=['grid on;','set(gca,''box'',''on'');']; uimenu(PS) 10.3.4 【例 10.3-4】目标：绘制一条 Sa 曲线，创建一个与之相联系的现场菜单，用以控制 Sa 曲线 的颜色（图 10.3-5）。 现场菜单的制作 5
    （1）编写脚本 M 文件 exm103_4.m [exm103_4.m] t=(-3*pi:pi/50:3*pi)+eps; y=sin(t)./t; hline=plot(t,y); cm=uicontextmenu; %制作具体菜单项，定义相应的回调 uimenu(cm,'label','Red','callback','set(hline,''color'',''r''),') uimenu(cm,'label','Blue','callback','set(hline,''color'',''b''),') uimenu(cm,'label','Green','callback','set(hline,''color'',''g''),') set(hline,'uicontextmenu',cm) （2）在指令窗中运行文件 exm103_4.m ，得到图 10.3-5 所示的（但为蓝色的）Sa 曲线。 图 10.3-5 Context 菜单 10.4 用户控件（uicontrol） 10.4.1 10.4.2 10.4.3 控件制作函数 用户控件的种类 控件制作示例 一 双位按键、无线电按键、控件区域框示例 【例 10.4-1】目标：创建一个界面（图 10.4-1）包含 4 种控件：静态文本、“无线电”选择 开关、双位按键、控件区域框。 编写 M 脚本文件 exm104_1.m ，运行该文件便可得如图 10.4-1 所示的界面。 [exm104_1.m] clf reset set(gcf,'menubar','none') set(gcf,'unit','normalized','position',[0.2,0.2,0.64,0.32]); set(gcf,'defaultuicontrolunits','normalized') h_axes=axes('position',[0.05,0.2,0.6,0.6]); t=0:pi/50:2*pi;y=sin(t);plot(t,y); 6

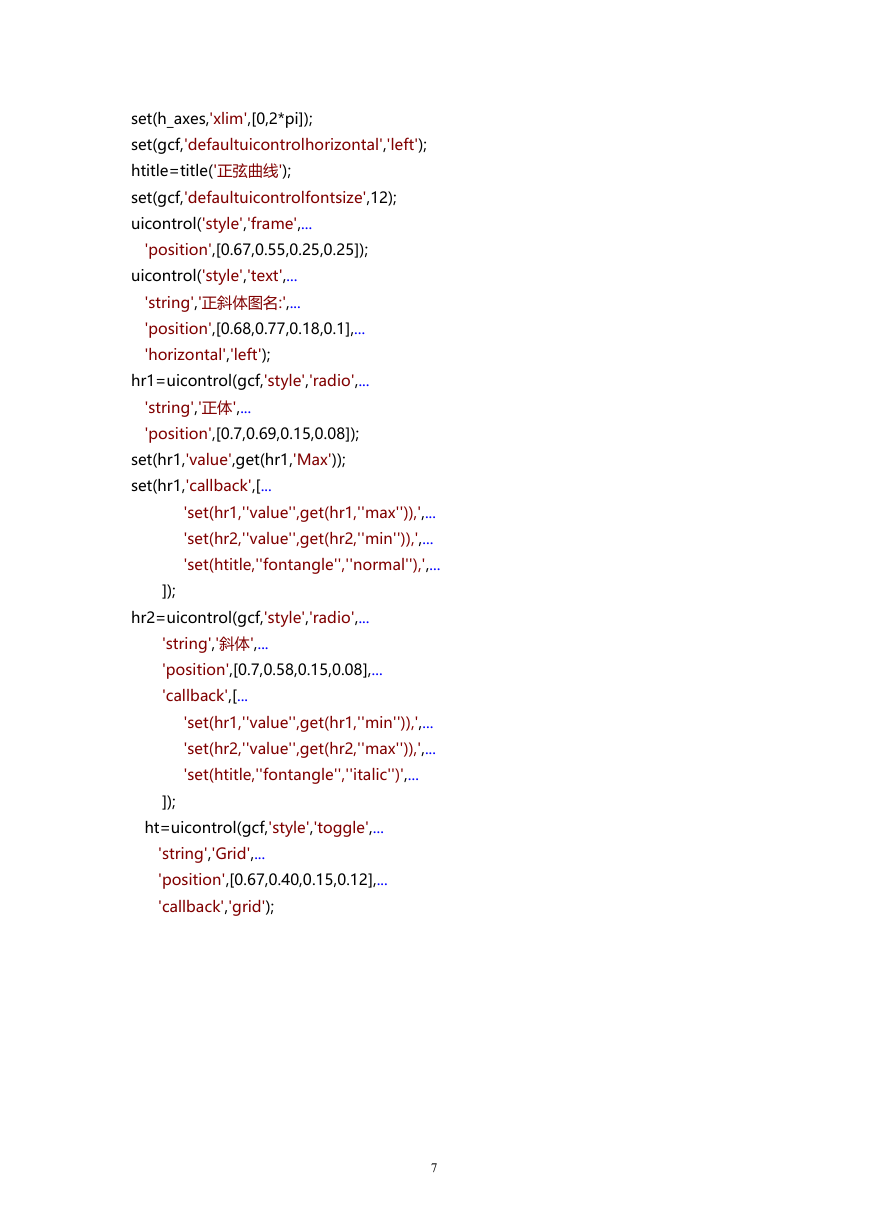

    set(h_axes,'xlim',[0,2*pi]); set(gcf,'defaultuicontrolhorizontal','left'); htitle=title('正弦曲线'); set(gcf,'defaultuicontrolfontsize',12); uicontrol('style','frame',... 'position',[0.67,0.55,0.25,0.25]); uicontrol('style','text',... 'string','正斜体图名:',... 'position',[0.68,0.77,0.18,0.1],... 'horizontal','left'); hr1=uicontrol(gcf,'style','radio',... 'string','正体',... 'position',[0.7,0.69,0.15,0.08]); set(hr1,'value',get(hr1,'Max')); set(hr1,'callback',[... 'set(hr1,''value'',get(hr1,''max'')),',... 'set(hr2,''value'',get(hr2,''min'')),',... 'set(htitle,''fontangle'',''normal''),',... ]); hr2=uicontrol(gcf,'style','radio',... 'string','斜体',... 'position',[0.7,0.58,0.15,0.08],... 'callback',[... 'set(hr1,''value'',get(hr1,''min'')),',... 'set(hr2,''value'',get(hr2,''max'')),',... 'set(htitle,''fontangle'',''italic'')',... ]); ht=uicontrol(gcf,'style','toggle',... 'string','Grid',... 'position',[0.67,0.40,0.15,0.12],... 'callback','grid'); 7

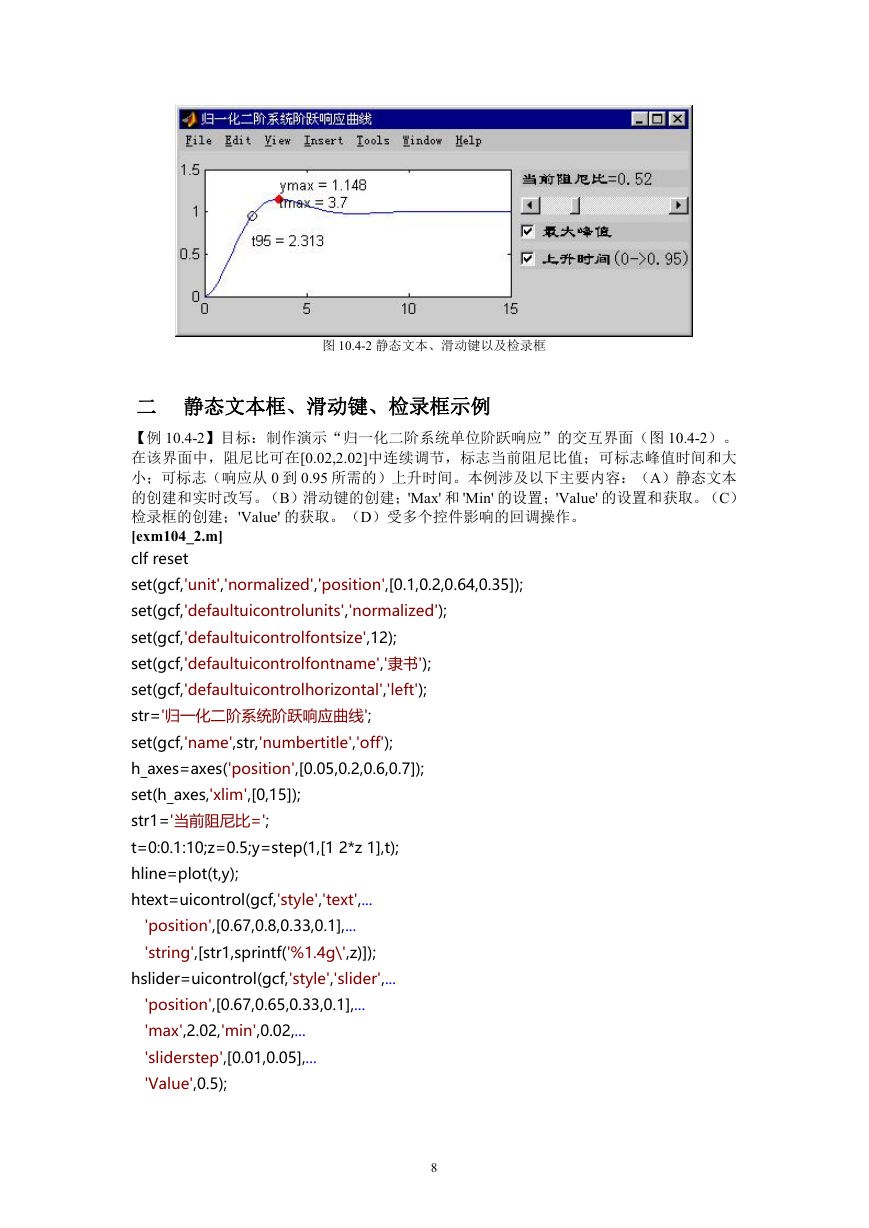

    图 10.4-2 静态文本、滑动键以及检录框 二 静态文本框、滑动键、检录框示例 【例 10.4-2】目标：制作演示“归一化二阶系统单位阶跃响应”的交互界面（图 10.4-2）。 在该界面中，阻尼比可在[0.02,2.02]中连续调节，标志当前阻尼比值；可标志峰值时间和大 小；可标志（响应从 0 到 0.95 所需的）上升时间。本例涉及以下主要内容：（A）静态文本 的创建和实时改写。（B）滑动键的创建；'Max' 和 'Min' 的设置；'Value' 的设置和获取。（C） 检录框的创建；'Value' 的获取。（D）受多个控件影响的回调操作。 [exm104_2.m] clf reset set(gcf,'unit','normalized','position',[0.1,0.2,0.64,0.35]); set(gcf,'defaultuicontrolunits','normalized'); set(gcf,'defaultuicontrolfontsize',12); set(gcf,'defaultuicontrolfontname','隶书'); set(gcf,'defaultuicontrolhorizontal','left'); str='归一化二阶系统阶跃响应曲线'; set(gcf,'name',str,'numbertitle','off'); h_axes=axes('position',[0.05,0.2,0.6,0.7]); set(h_axes,'xlim',[0,15]); str1='当前阻尼比='; t=0:0.1:10;z=0.5;y=step(1,[1 2*z 1],t); hline=plot(t,y); htext=uicontrol(gcf,'style','text',... 'position',[0.67,0.8,0.33,0.1],... 'string',[str1,sprintf('%1.4g\',z)]); hslider=uicontrol(gcf,'style','slider',... 'position',[0.67,0.65,0.33,0.1],... 'max',2.02,'min',0.02,... 'sliderstep',[0.01,0.05],... 'Value',0.5); 8
