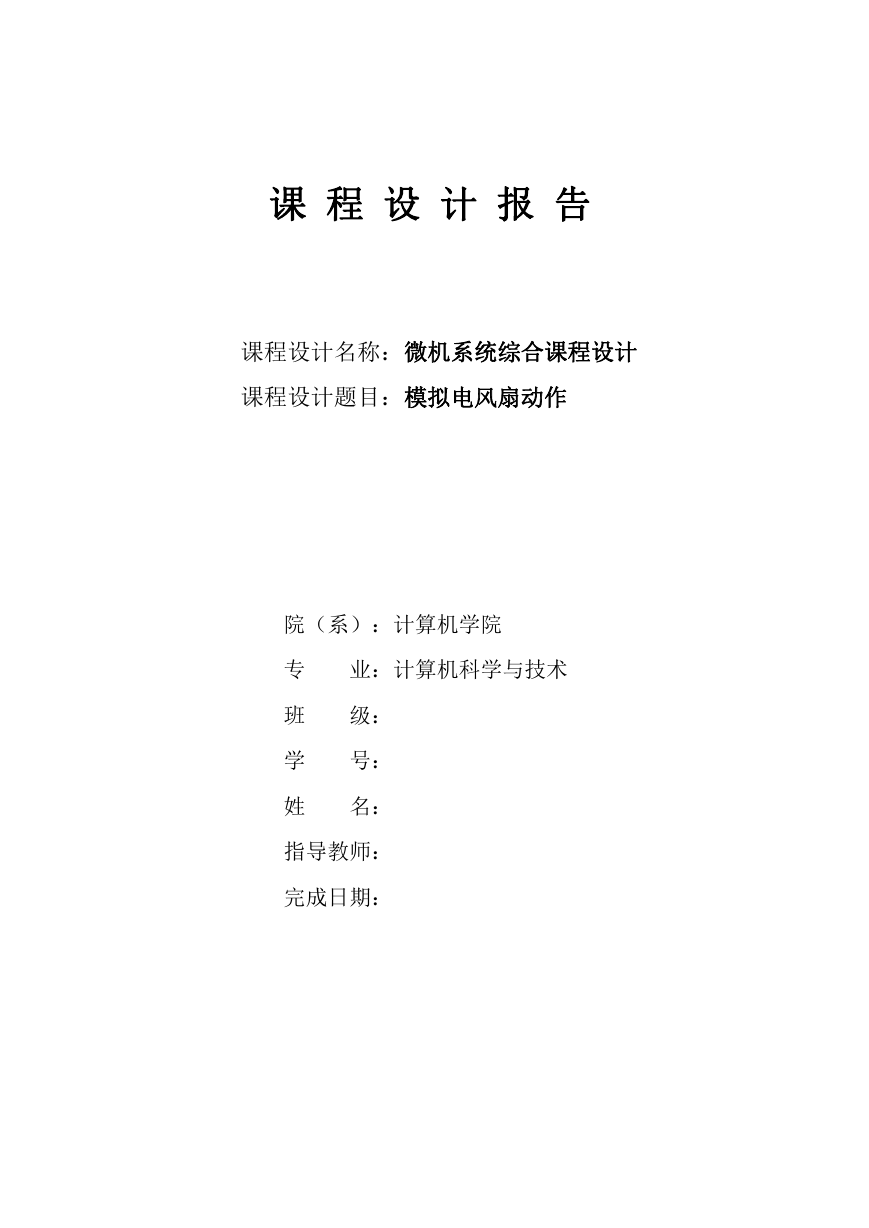

课程设计报告课程设计名称：微机系统综合课程设计课程设计题目：模拟电风扇动作院（系）：计算机学院专班学姓业：计算机科学与技术级：号：名：指导教师：完成日期：

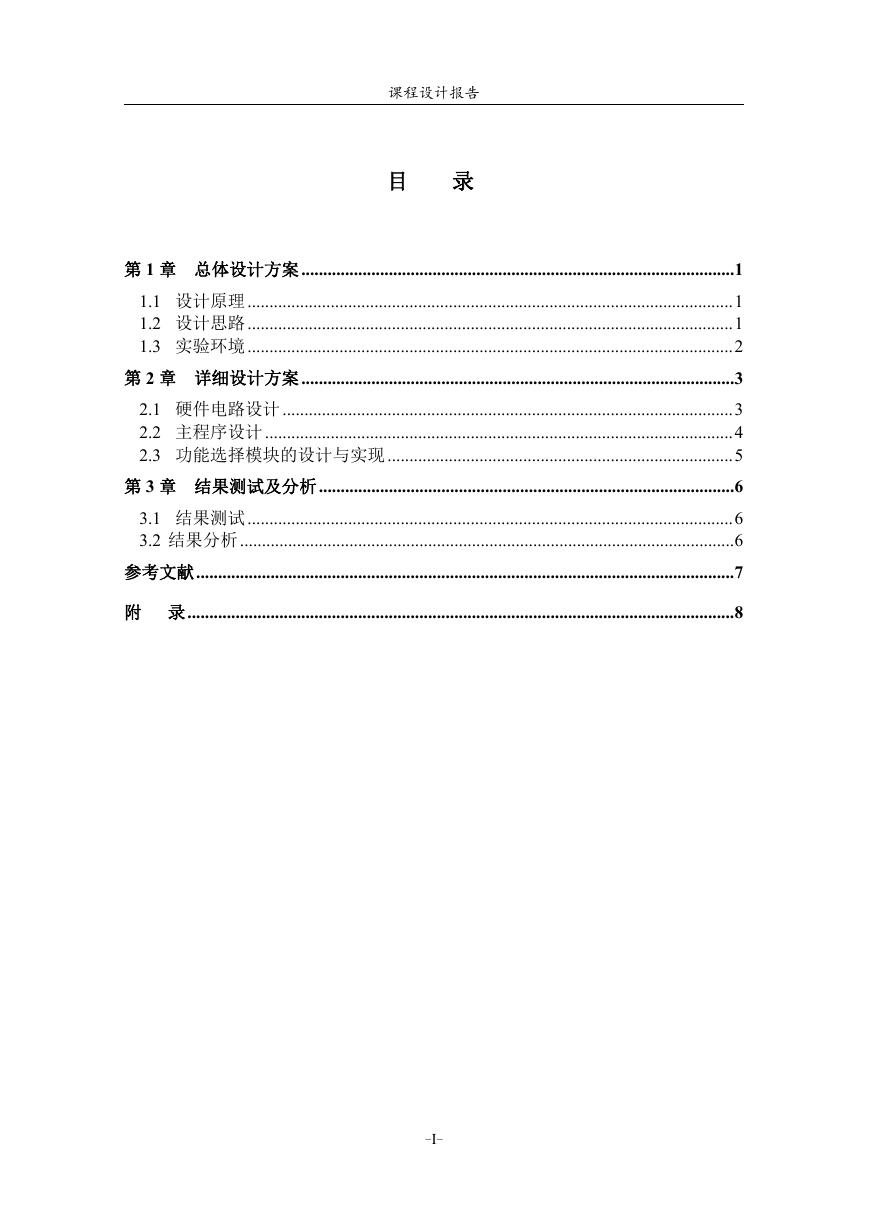

课程设计报告目录第 1 章总体设计方案...................................................................................................1 1.1 设计原理...............................................................................................................1 1.2 设计思路...............................................................................................................1 1.3 实验环境...............................................................................................................2 第 2 章详细设计方案...................................................................................................3 2.1 硬件电路设计.......................................................................................................3 2.2 主程序设计...........................................................................................................4 2.3 功能选择模块的设计与实现...............................................................................5 第 3 章结果测试及分析...............................................................................................6 3.1 结果测试...............................................................................................................6 3.2 结果分析.................................................................................................................6 参考文献...........................................................................................................................7 附录.............................................................................................................................8 -I-

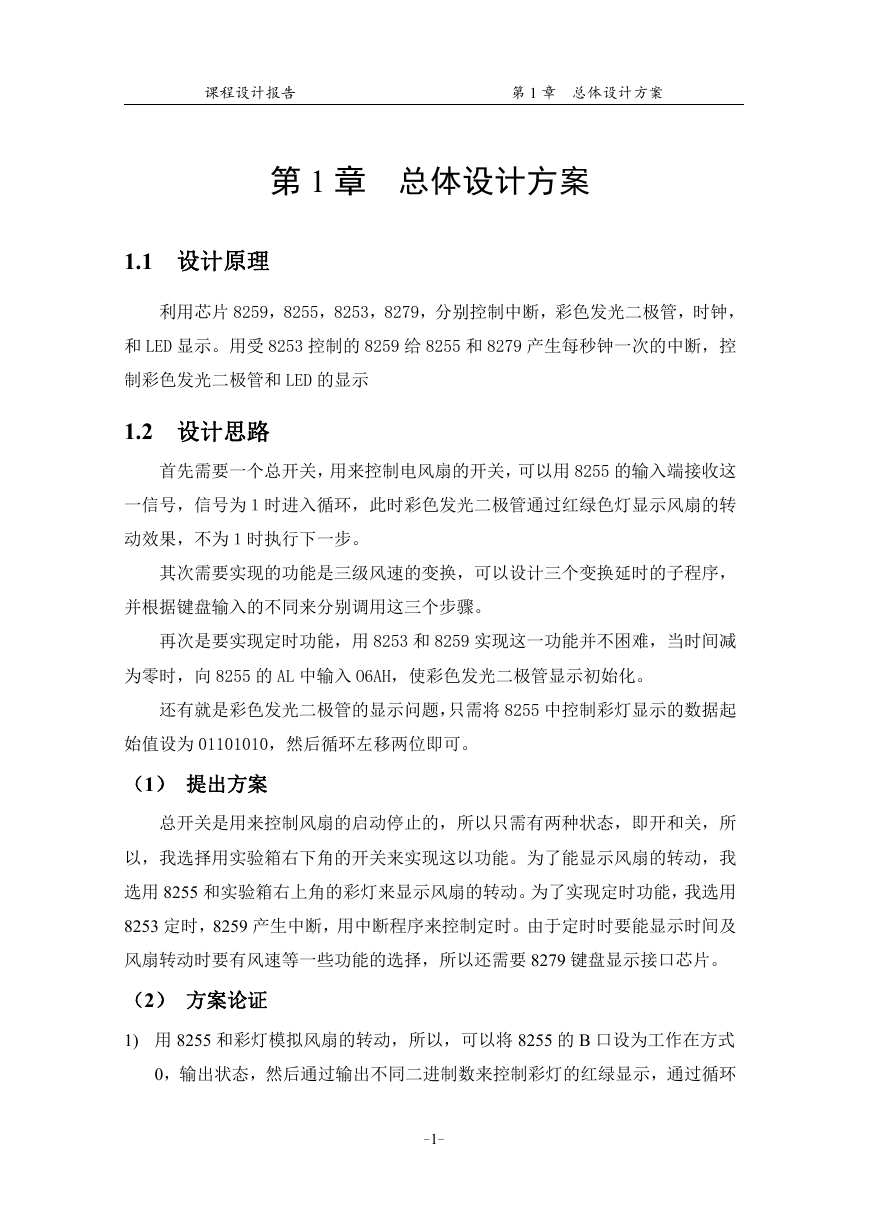

课程设计报告第 1 章总体设计方案第 1 章总体设计方案 1.1 设计原理利用芯片 8259，8255，8253，8279，分别控制中断，彩色发光二极管，时钟，和 LED 显示。用受 8253 控制的 8259 给 8255 和 8279 产生每秒钟一次的中断，控制彩色发光二极管和 LED 的显示 1.2 设计思路首先需要一个总开关，用来控制电风扇的开关，可以用 8255 的输入端接收这一信号，信号为１时进入循环，此时彩色发光二极管通过红绿色灯显示风扇的转动效果，不为１时执行下一步。其次需要实现的功能是三级风速的变换，可以设计三个变换延时的子程序，并根据键盘输入的不同来分别调用这三个步骤。再次是要实现定时功能，用 8253 和 8259 实现这一功能并不困难，当时间减为零时，向 8255 的 AL 中输入 O6AH，使彩色发光二极管显示初始化。还有就是彩色发光二极管的显示问题，只需将 8255 中控制彩灯显示的数据起始值设为 01101010，然后循环左移两位即可。（1）提出方案总开关是用来控制风扇的启动停止的，所以只需有两种状态，即开和关，所以，我选择用实验箱右下角的开关来实现这以功能。为了能显示风扇的转动，我选用 8255 和实验箱右上角的彩灯来显示风扇的转动。为了实现定时功能，我选用 8253 定时，8259 产生中断，用中断程序来控制定时。由于定时时要能显示时间及风扇转动时要有风速等一些功能的选择，所以还需要 8279 键盘显示接口芯片。（2）方案论证 1) 用 8255 和彩灯模拟风扇的转动，所以，可以将 8255 的 B 口设为工作在方式 0，输出状态，然后通过输出不同二进制数来控制彩灯的红绿显示，通过循环 -1-

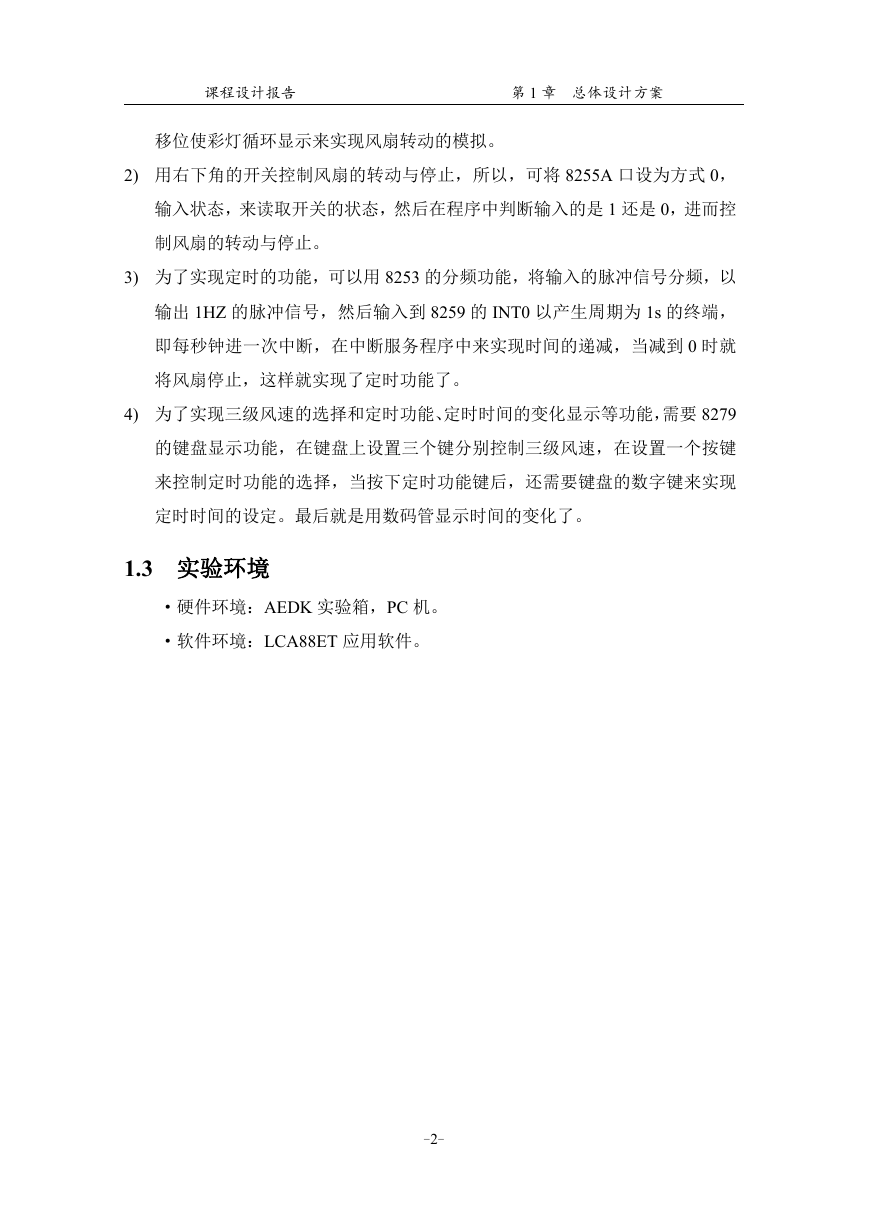

课程设计报告第 1 章总体设计方案移位使彩灯循环显示来实现风扇转动的模拟。 2) 用右下角的开关控制风扇的转动与停止，所以，可将 8255A 口设为方式 0，输入状态，来读取开关的状态，然后在程序中判断输入的是 1 还是 0，进而控制风扇的转动与停止。 3) 为了实现定时的功能，可以用 8253 的分频功能，将输入的脉冲信号分频，以输出 1HZ 的脉冲信号，然后输入到 8259 的 INT0 以产生周期为 1s 的终端，即每秒钟进一次中断，在中断服务程序中来实现时间的递减，当减到 0 时就将风扇停止，这样就实现了定时功能了。 4) 为了实现三级风速的选择和定时功能、定时时间的变化显示等功能，需要 8279 的键盘显示功能，在键盘上设置三个键分别控制三级风速，在设置一个按键来控制定时功能的选择，当按下定时功能键后，还需要键盘的数字键来实现定时时间的设定。最后就是用数码管显示时间的变化了。 1.3 实验环境 ·硬件环境：AEDK 实验箱，PC 机。 ·软件环境：LCA88ET 应用软件。 -2-

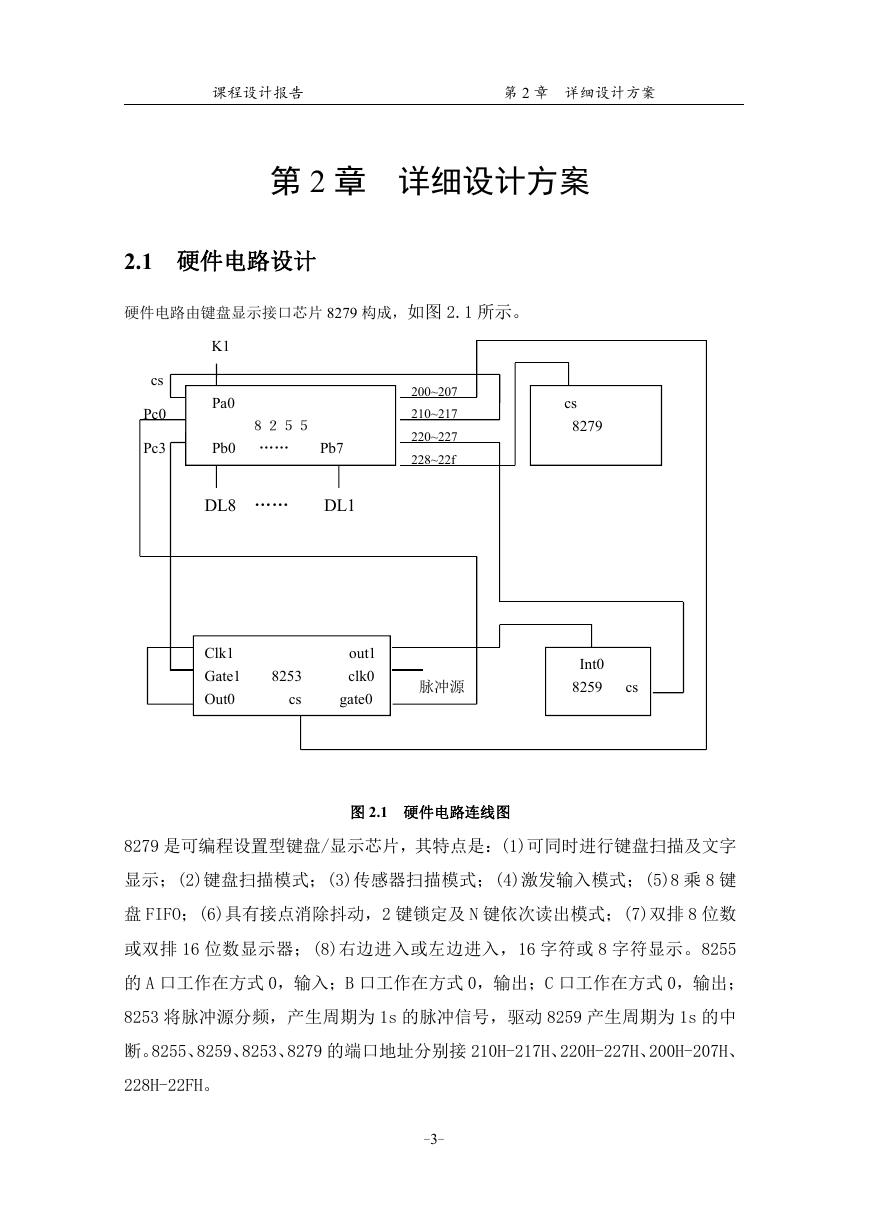

课程设计报告第 2 章详细设计方案第 2 章详细设计方案 2.1 硬件电路设计硬件电路由键盘显示接口芯片 8279 构成，如图 2.1 所示。 cs Pc0 Pc3 K1 Pa0 ８２５５ Pb0 …… Pb7 DL8 …… DL1 200~207 210~217 220~227 228~22f cs 8279 Clk1 Gate1 Out0 8253 cs out1 clk0 gate0 脉冲源 Int0 8259 cs 图 2.1 硬件电路连线图 8279 是可编程设置型键盘/显示芯片，其特点是：(1)可同时进行键盘扫描及文字显示；(2)键盘扫描模式；(3)传感器扫描模式；(4)激发输入模式；(5)8 乘 8 键盘 FIFO；(6)具有接点消除抖动，2 键锁定及 N 键依次读出模式；(7)双排 8 位数或双排 16 位数显示器；(8)右边进入或左边进入，16 字符或 8 字符显示。8255 的 A 口工作在方式 0，输入；B 口工作在方式 0，输出；C 口工作在方式 0，输出； 8253 将脉冲源分频，产生周期为 1s 的脉冲信号，驱动 8259 产生周期为 1s 的中断。8255、8259、8253、8279 的端口地址分别接 210H-217H、220H-227H、200H-207H、 228H-22FH。 -3-

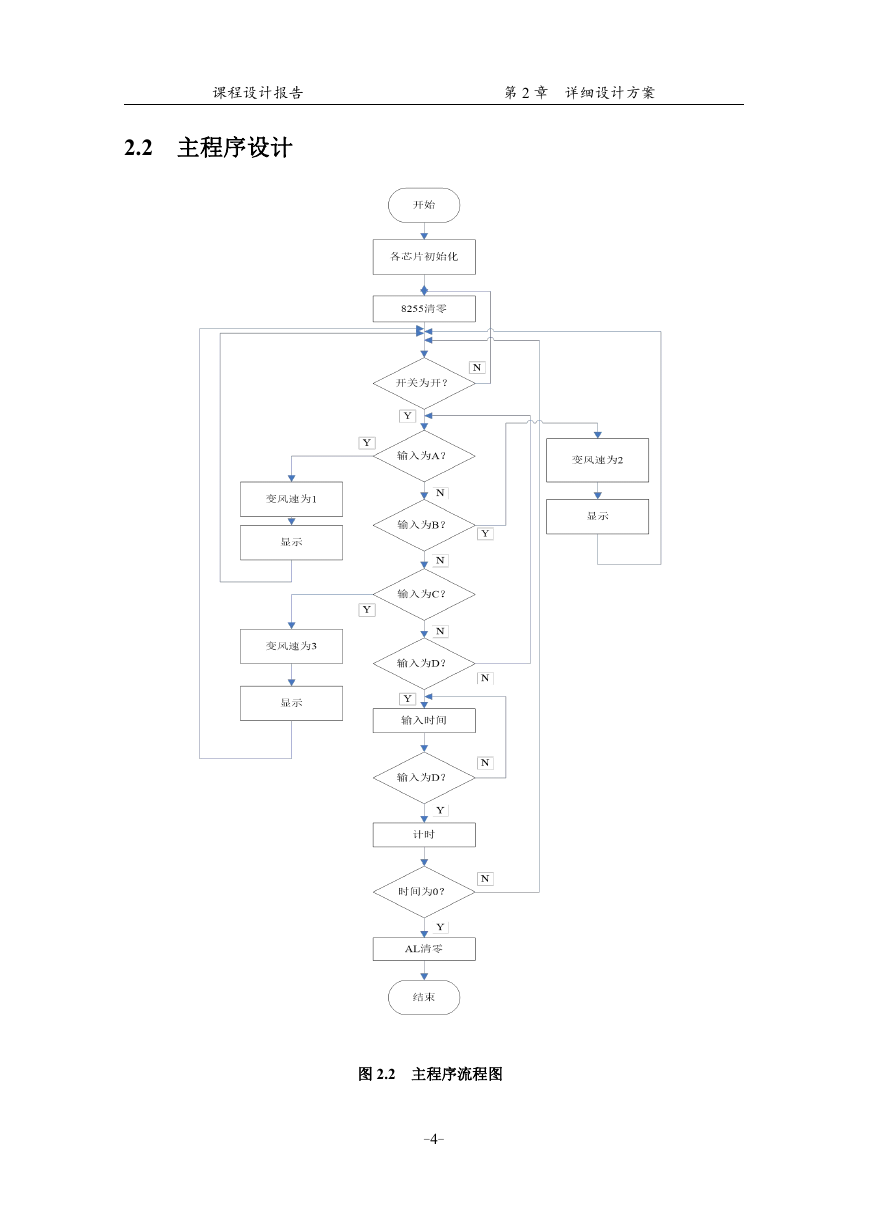

课程设计报告第 2 章详细设计方案 2.2 主程序设计图 2.2 主程序流程图 -4-

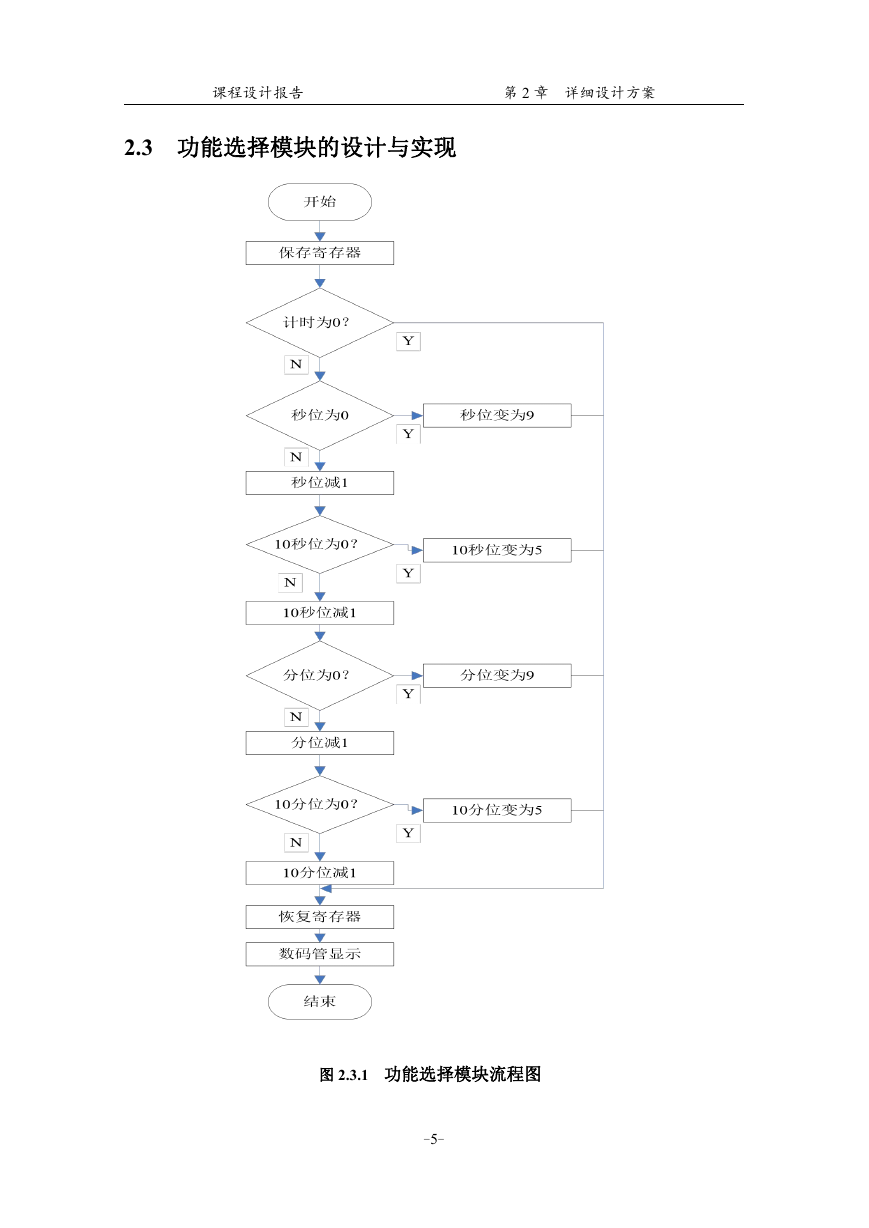

课程设计报告第 2 章详细设计方案 2.3 功能选择模块的设计与实现图 2.3.1 功能选择模块流程图 -5-

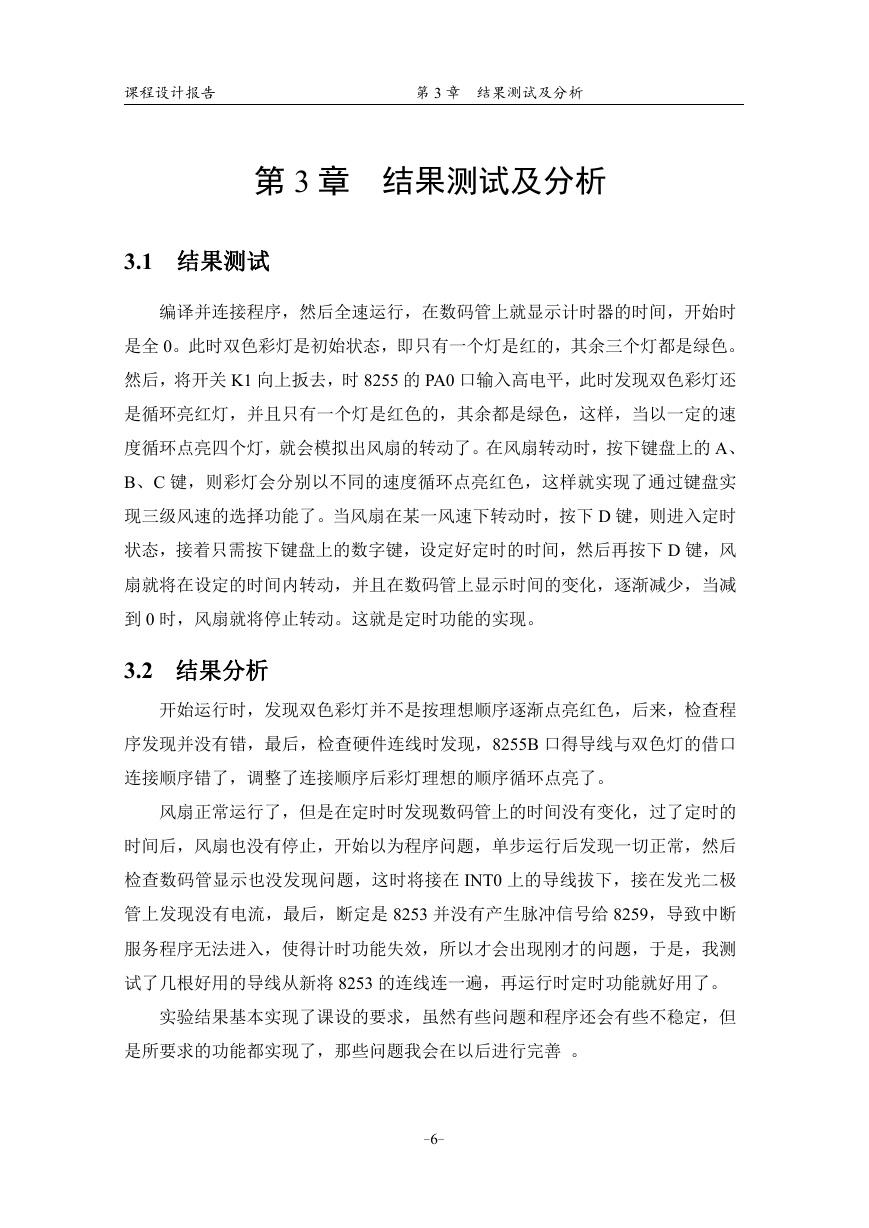

课程设计报告第 3 章结果测试及分析第 3 章结果测试及分析 3.1 结果测试编译并连接程序，然后全速运行，在数码管上就显示计时器的时间，开始时是全 0。此时双色彩灯是初始状态，即只有一个灯是红的，其余三个灯都是绿色。然后，将开关 K1 向上扳去，时 8255 的 PA0 口输入高电平，此时发现双色彩灯还是循环亮红灯，并且只有一个灯是红色的，其余都是绿色，这样，当以一定的速度循环点亮四个灯，就会模拟出风扇的转动了。在风扇转动时，按下键盘上的 A、 B、C 键，则彩灯会分别以不同的速度循环点亮红色，这样就实现了通过键盘实现三级风速的选择功能了。当风扇在某一风速下转动时，按下 D 键，则进入定时状态，接着只需按下键盘上的数字键，设定好定时的时间，然后再按下 D 键，风扇就将在设定的时间内转动，并且在数码管上显示时间的变化，逐渐减少，当减到 0 时，风扇就将停止转动。这就是定时功能的实现。 3.2 结果分析开始运行时，发现双色彩灯并不是按理想顺序逐渐点亮红色，后来，检查程序发现并没有错，最后，检查硬件连线时发现，8255B 口得导线与双色灯的借口连接顺序错了，调整了连接顺序后彩灯理想的顺序循环点亮了。风扇正常运行了，但是在定时时发现数码管上的时间没有变化，过了定时的时间后，风扇也没有停止，开始以为程序问题，单步运行后发现一切正常，然后检查数码管显示也没发现问题，这时将接在 INT0 上的导线拔下，接在发光二极管上发现没有电流，最后，断定是 8253 并没有产生脉冲信号给 8259，导致中断服务程序无法进入，使得计时功能失效，所以才会出现刚才的问题，于是，我测试了几根好用的导线从新将 8253 的连线连一遍，再运行时定时功能就好用了。实验结果基本实现了课设的要求，虽然有些问题和程序还会有些不稳定，但是所要求的功能都实现了，那些问题我会在以后进行完善。 -6-
