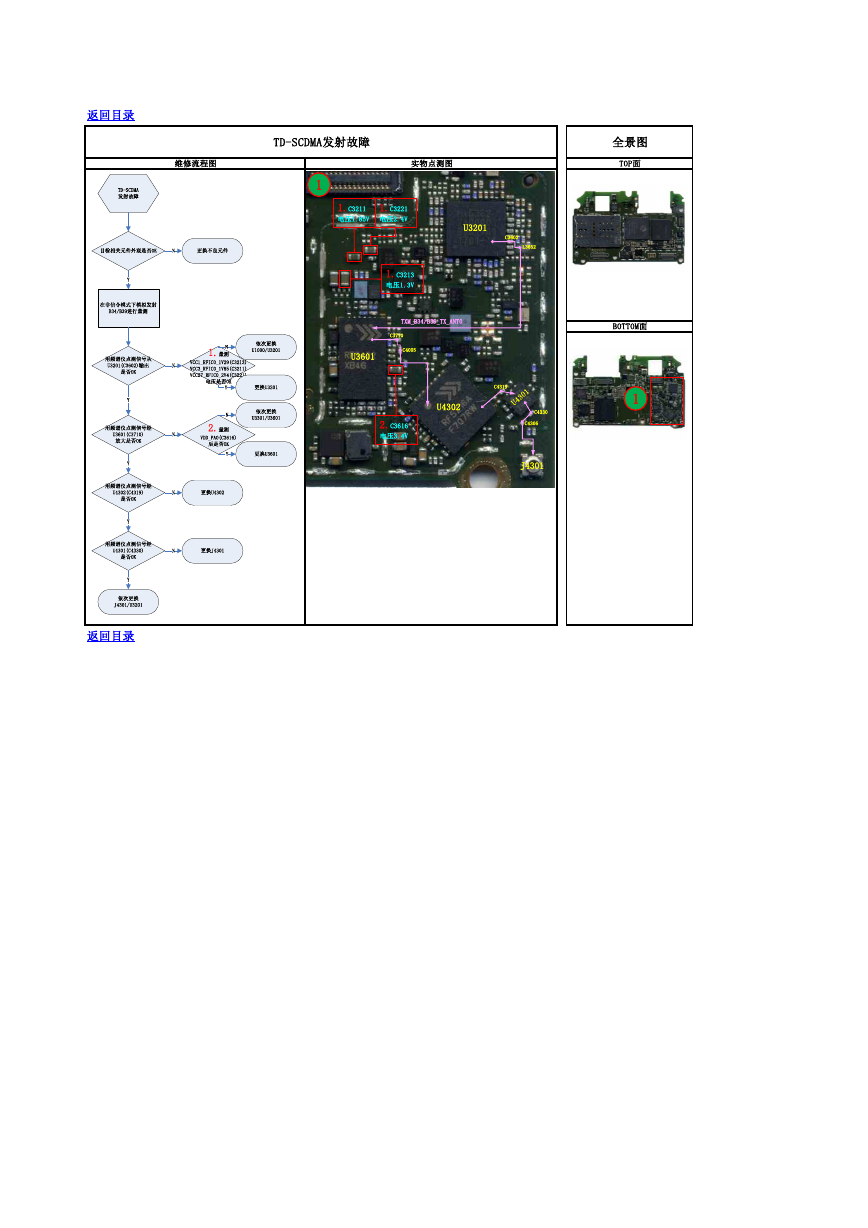

返回目录 TD-SCDMA发射故障 维修流程图 实物点测图 全景图 TOP面 1 1.C3211 电压1.85V 1.C3221 电压2.4V 1.C3213 电压1.3V U3201 C3602 L3652 TXM_B34/B39_TX_ANT0 BOTTOM面 C3710 C4005 U3601 2.C3616 电压3.4V C4319 U4302 C4330 C4306 J4301 1 返回目录 TD-SCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射B34/B39进行量测用频谱仪点测信号从U3201(C3602)输出是否OK1.量测VCC1_RFIC0_1V29(C3213) VCC3_RFIC0_1V85(C3211)VCC27_RFIC0_2V4(C3221)电压是否OK依次更换U1000/U3201NY更换U3201NNY用频谱仪点测信号经U3601(C3710)放大是否OKNY2.量测VDD_PA0(C3616)后是否OK依次更换U3301/U3601N更换U3601Y用频谱仪点测信号经U4302(C4319)是否OK更换U4302NYY用频谱仪点测信号经U4301(C4330)是否OK更换J4301依次更换J4301/U3201NY
