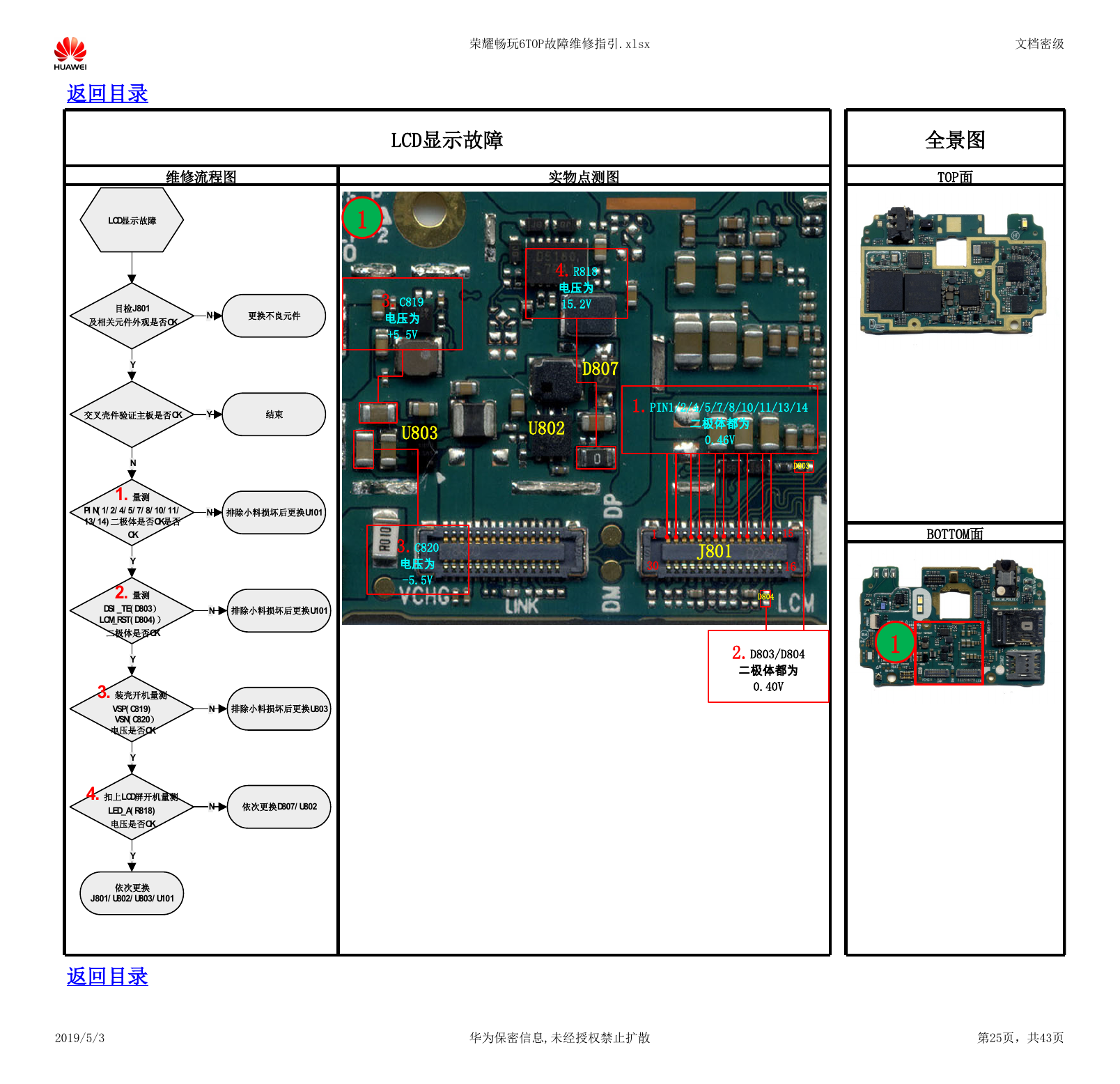

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 维修流程图 实物点测图 LCD显示故障 全景图 TOP面 1 3.C819 电压为 +5.5V 4.R818 电压为 15.2V D807 U803 U802 3.C820 电压为 -5.5V 1.PIN1/2/4/5/7/8/10/11/13/14 二极体都为 0.46V D803 1 30 J801 15 16 D804 BOTTOM面 2.D803/D804 二极体都为 0.40V 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第25页，共43页 LCD显示故障目检J801及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测PIN(1/2/4/5/7/8/10/11/13/14)二极体是否OK是否OK排除小料损坏后更换U101NN2.量测DSI_TE(D803）LCM_RST(D804)）二极体是否OK3.装壳开机量测 VSP(C819) VSN(C820） 电压是否OKY排除小料损坏后更换U101N排除小料损坏后更换U803NY4.扣上LCD屏开机量测LED_A(R818)电压是否OK依次更换D807/U802NY依次更换J801/U802/U803/U101Y
