网上订餐系统概要设计说明书报告名称网上订餐系统专业班级组长姓名组员名单日期指导教师

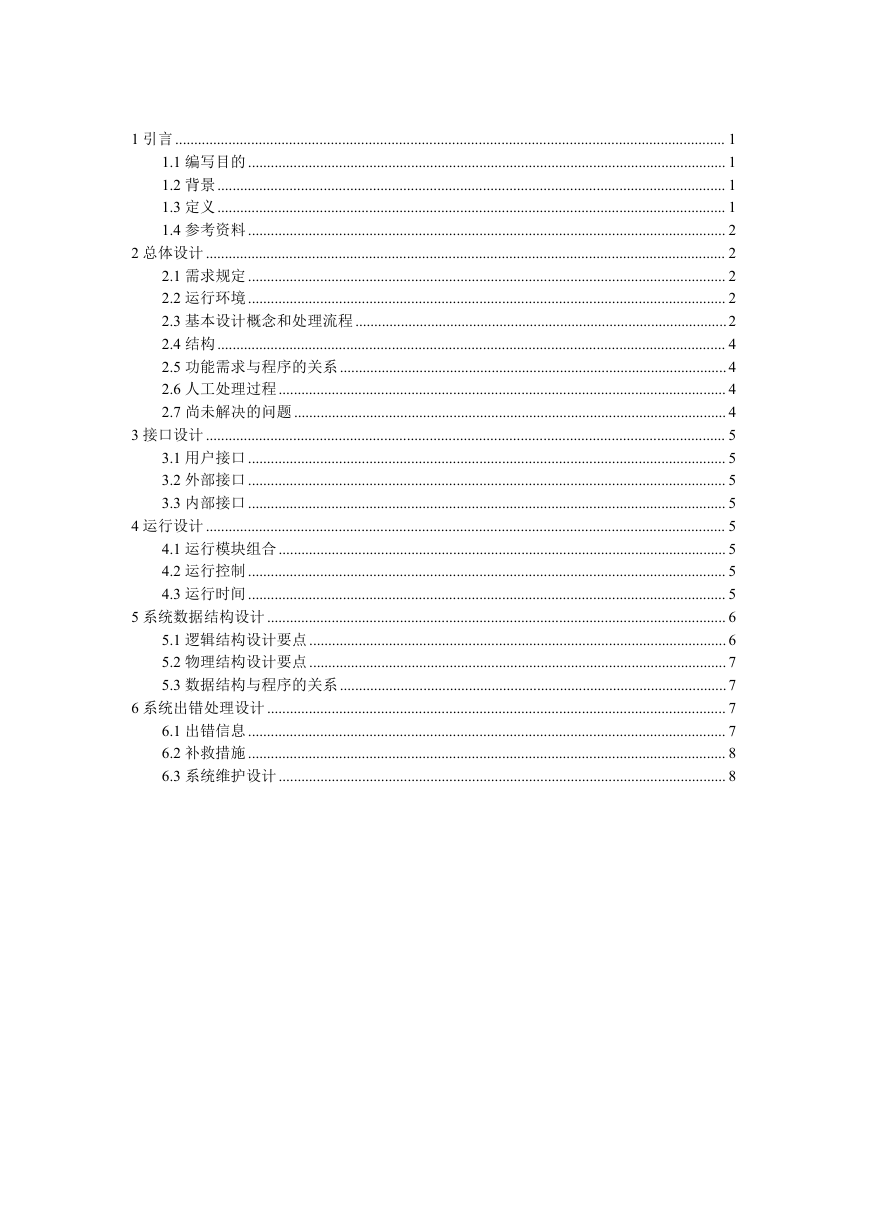

1 引言 ................................................................................................................................................. 1 1.1 编写目的 .............................................................................................................................. 1 1.2 背景 ...................................................................................................................................... 1 1.3 定义 ...................................................................................................................................... 1 1.4 参考资料 .............................................................................................................................. 2 2 总体设计 ......................................................................................................................................... 2 2.1 需求规定 .............................................................................................................................. 2 2.2 运行环境 .............................................................................................................................. 2 2.3 基本设计概念和处理流程 ..................................................................................................2 2.4 结构 ...................................................................................................................................... 4 2.5 功能需求与程序的关系 ......................................................................................................4 2.6 人工处理过程 ...................................................................................................................... 4 2.7 尚未解决的问题 .................................................................................................................. 4 3 接口设计 ......................................................................................................................................... 5 3.1 用户接口 .............................................................................................................................. 5 3.2 外部接口 .............................................................................................................................. 5 3.3 内部接口 .............................................................................................................................. 5 4 运行设计 ......................................................................................................................................... 5 4.1 运行模块组合 ...................................................................................................................... 5 4.2 运行控制 .............................................................................................................................. 5 4.3 运行时间 .............................................................................................................................. 5 5 系统数据结构设计 ......................................................................................................................... 6 5.1 逻辑结构设计要点 .............................................................................................................. 6 5.2 物理结构设计要点 .............................................................................................................. 7 5.3 数据结构与程序的关系 ......................................................................................................7 6 系统出错处理设计 ......................................................................................................................... 7 6.1 出错信息 .............................................................................................................................. 7 6.2 补救措施 .............................................................................................................................. 8 6.3 系统维护设计 ...................................................................................................................... 8

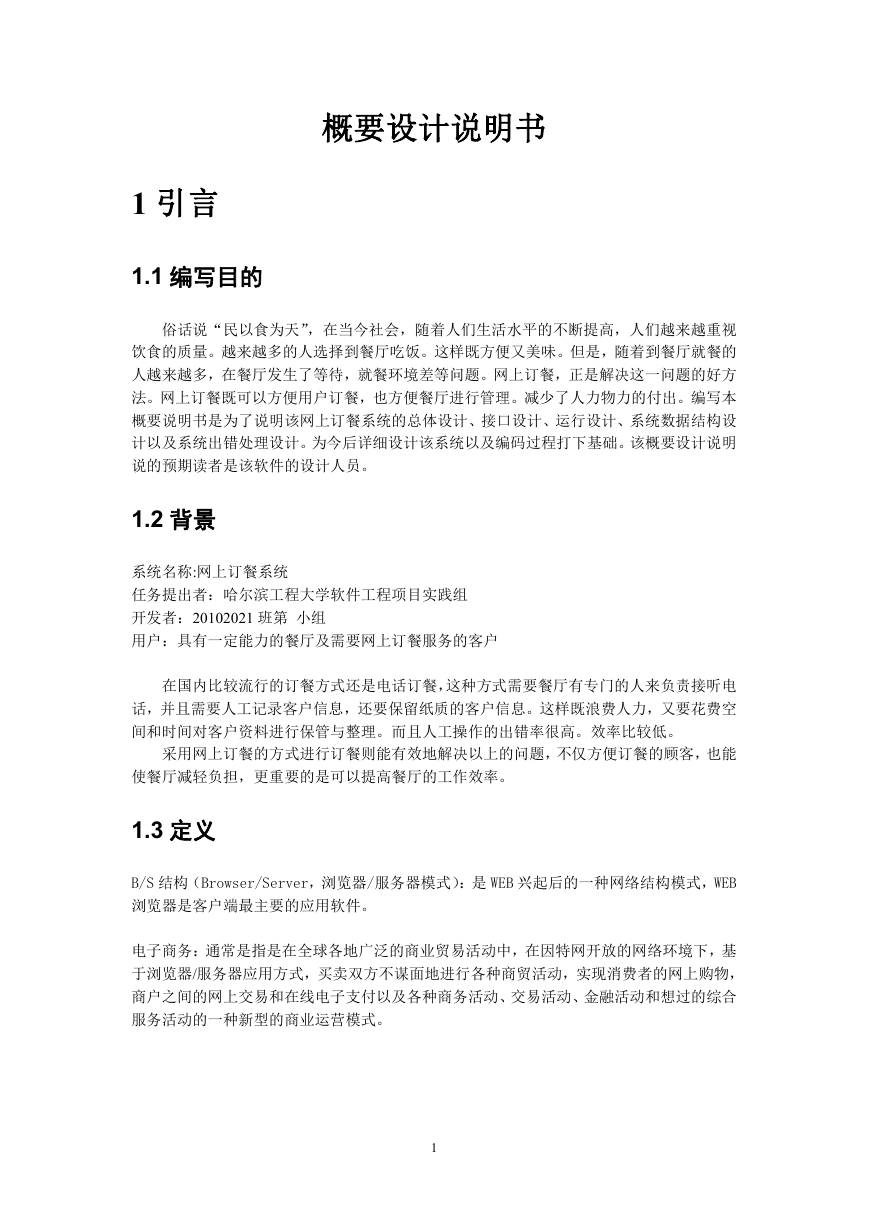

概要设计说明书 1 引言 1.1 编写目的俗话说“民以食为天”，在当今社会，随着人们生活水平的不断提高，人们越来越重视饮食的质量。越来越多的人选择到餐厅吃饭。这样既方便又美味。但是，随着到餐厅就餐的人越来越多，在餐厅发生了等待，就餐环境差等问题。网上订餐，正是解决这一问题的好方法。网上订餐既可以方便用户订餐，也方便餐厅进行管理。减少了人力物力的付出。编写本概要说明书是为了说明该网上订餐系统的总体设计、接口设计、运行设计、系统数据结构设计以及系统出错处理设计。为今后详细设计该系统以及编码过程打下基础。该概要设计说明说的预期读者是该软件的设计人员。 1.2 背景系统名称:网上订餐系统任务提出者：哈尔滨工程大学软件工程项目实践组开发者：20102021 班第小组用户：具有一定能力的餐厅及需要网上订餐服务的客户在国内比较流行的订餐方式还是电话订餐，这种方式需要餐厅有专门的人来负责接听电话，并且需要人工记录客户信息，还要保留纸质的客户信息。这样既浪费人力，又要花费空间和时间对客户资料进行保管与整理。而且人工操作的出错率很高。效率比较低。采用网上订餐的方式进行订餐则能有效地解决以上的问题，不仅方便订餐的顾客，也能使餐厅减轻负担，更重要的是可以提高餐厅的工作效率。 1.3 定义 B/S 结构（Browser/Server，浏览器/服务器模式）：是 WEB 兴起后的一种网络结构模式，WEB 浏览器是客户端最主要的应用软件。电子商务：通常是指是在全球各地广泛的商业贸易活动中，在因特网开放的网络环境下，基于浏览器/服务器应用方式，买卖双方不谋面地进行各种商贸活动，实现消费者的网上购物，商户之间的网上交易和在线电子支付以及各种商务活动、交易活动、金融活动和想过的综合服务活动的一种新型的商业运营模式。 1

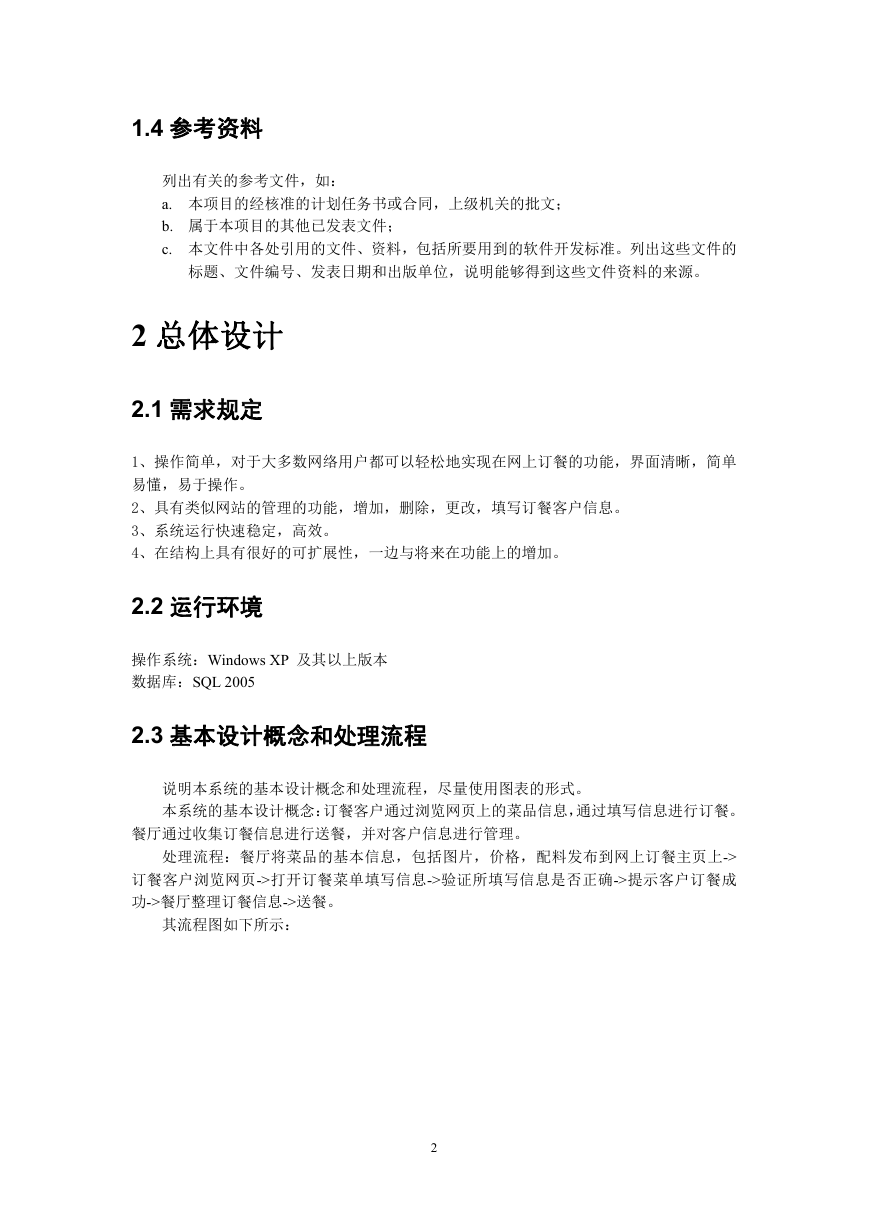

1.4 参考资料列出有关的参考文件，如： a. 本项目的经核准的计划任务书或合同，上级机关的批文； b. 属于本项目的其他已发表文件； c. 本文件中各处引用的文件、资料，包括所要用到的软件开发标准。列出这些文件的标题、文件编号、发表日期和出版单位，说明能够得到这些文件资料的来源。 2 总体设计 2.1 需求规定 1、操作简单，对于大多数网络用户都可以轻松地实现在网上订餐的功能，界面清晰，简单易懂，易于操作。 2、具有类似网站的管理的功能，增加，删除，更改，填写订餐客户信息。 3、系统运行快速稳定，高效。 4、在结构上具有很好的可扩展性，一边与将来在功能上的增加。 2.2 运行环境操作系统：Windows XP 及其以上版本数据库：SQL 2005 2.3 基本设计概念和处理流程说明本系统的基本设计概念和处理流程，尽量使用图表的形式。本系统的基本设计概念：订餐客户通过浏览网页上的菜品信息，通过填写信息进行订餐。餐厅通过收集订餐信息进行送餐，并对客户信息进行管理。处理流程：餐厅将菜品的基本信息，包括图片，价格，配料发布到网上订餐主页上-> 订餐客户浏览网页->打开订餐菜单填写信息->验证所填写信息是否正确->提示客户订餐成功->餐厅整理订餐信息->送餐。其流程图如下所示： 2

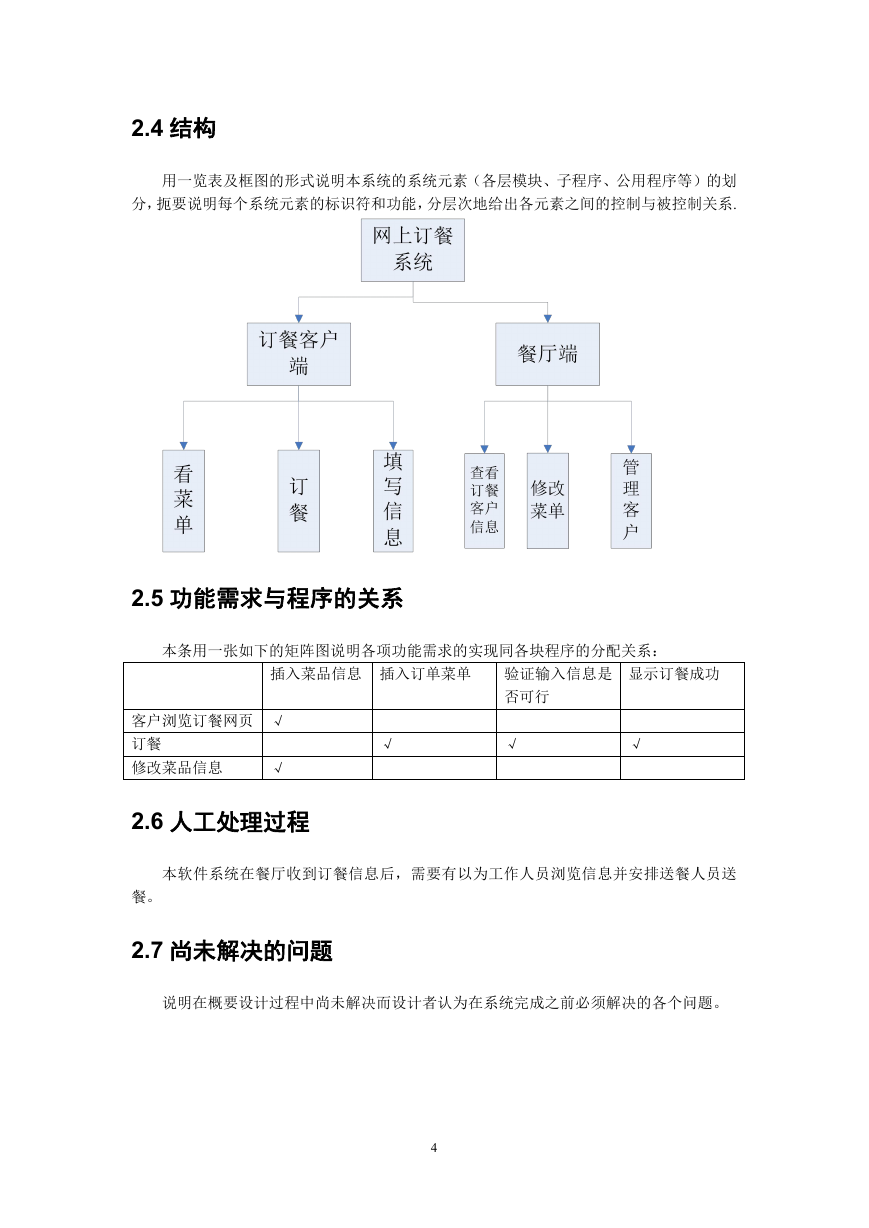

2.4 结构用一览表及框图的形式说明本系统的系统元素（各层模块、子程序、公用程序等）的划分，扼要说明每个系统元素的标识符和功能，分层次地给出各元素之间的控制与被控制关系. 2.5 功能需求与程序的关系本条用一张如下的矩阵图说明各项功能需求的实现同各块程序的分配关系：插入菜品信息插入订单菜单验证输入信息是否可行显示订餐成功客户浏览订餐网页 √ 订餐修改菜品信息 √ 2.6 人工处理过程 √ √ √ 本软件系统在餐厅收到订餐信息后，需要有以为工作人员浏览信息并安排送餐人员送餐。 2.7 尚未解决的问题说明在概要设计过程中尚未解决而设计者认为在系统完成之前必须解决的各个问题。 4

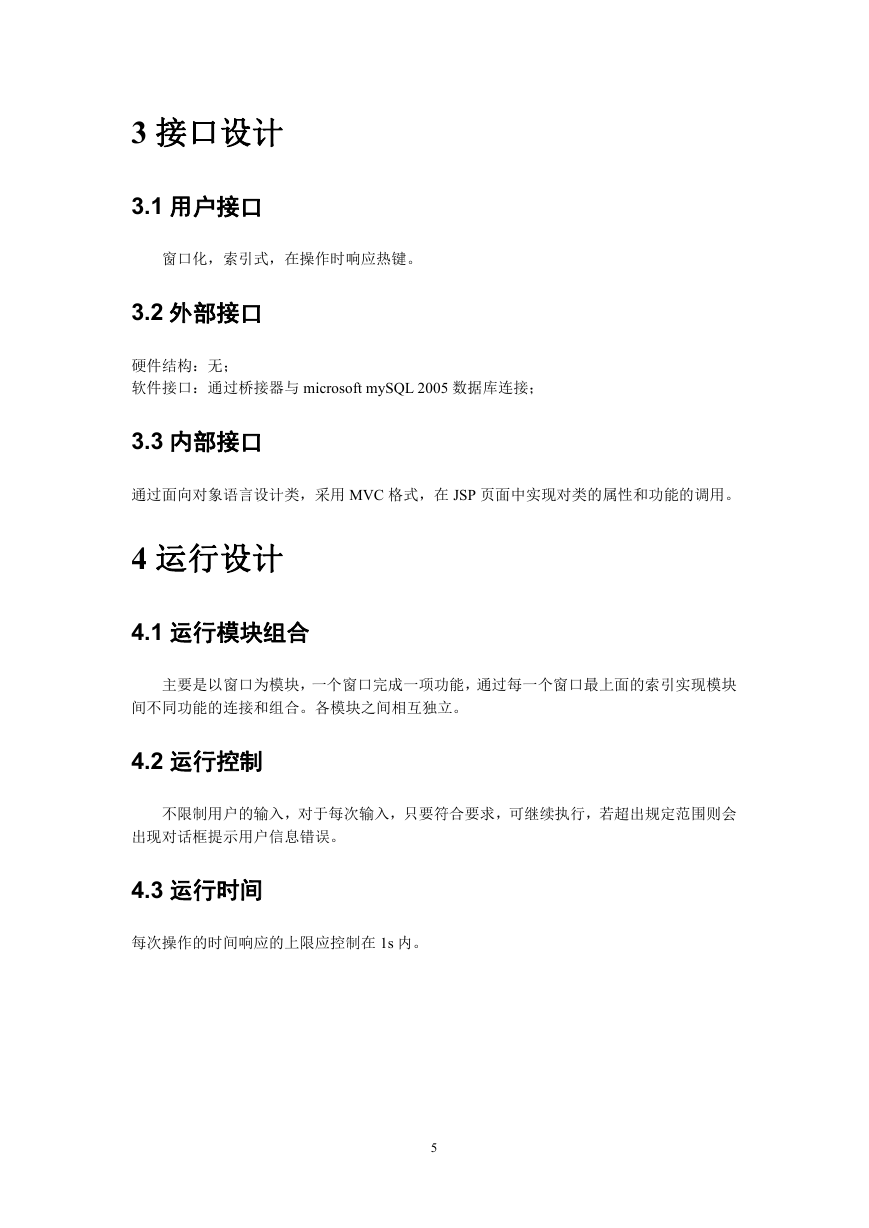

3 接口设计 3.1 用户接口窗口化，索引式，在操作时响应热键。 3.2 外部接口硬件结构：无；软件接口：通过桥接器与 microsoft mySQL 2005 数据库连接； 3.3 内部接口通过面向对象语言设计类，采用 MVC 格式，在 JSP 页面中实现对类的属性和功能的调用。 4 运行设计 4.1 运行模块组合主要是以窗口为模块，一个窗口完成一项功能，通过每一个窗口最上面的索引实现模块间不同功能的连接和组合。各模块之间相互独立。 4.2 运行控制不限制用户的输入，对于每次输入，只要符合要求，可继续执行，若超出规定范围则会出现对话框提示用户信息错误。 4.3 运行时间每次操作的时间响应的上限应控制在 1s 内。 5

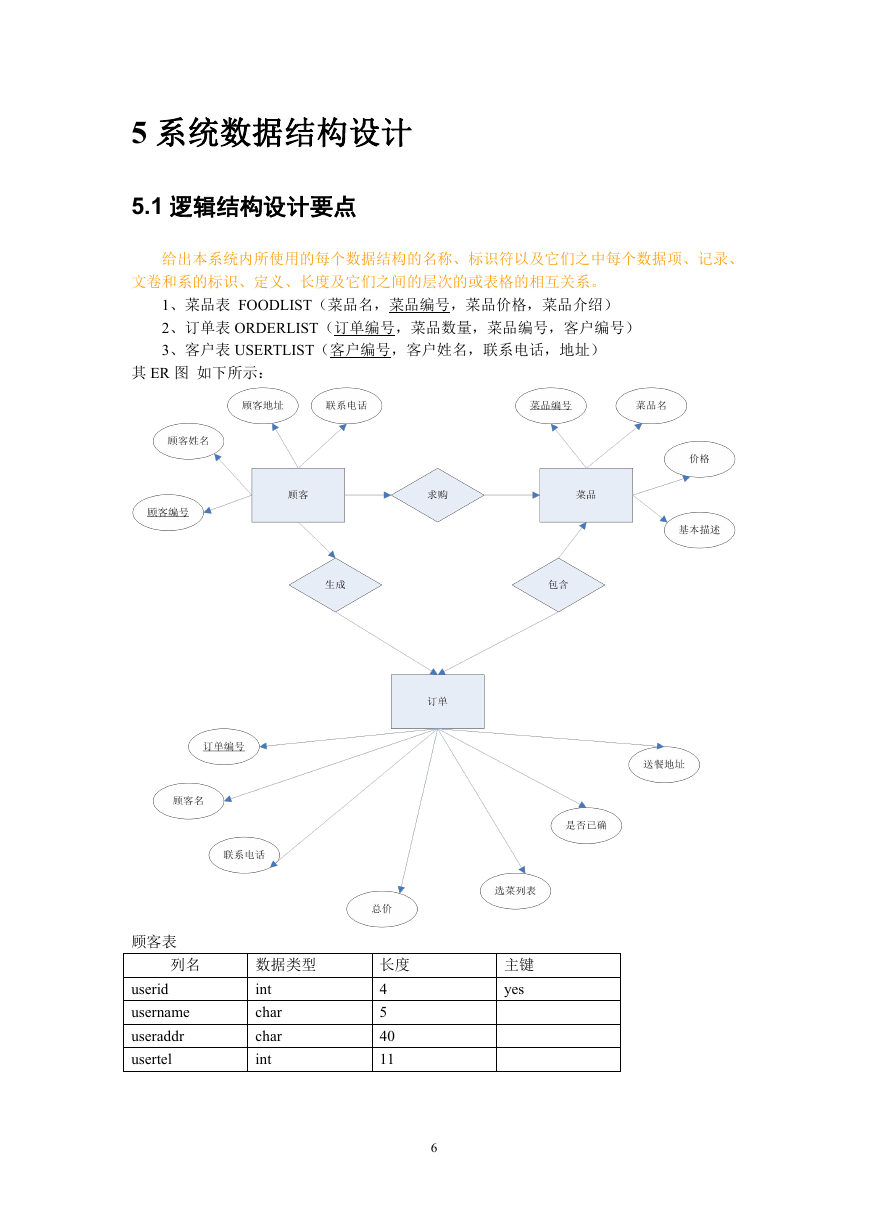

5 系统数据结构设计 5.1 逻辑结构设计要点给出本系统内所使用的每个数据结构的名称、标识符以及它们之中每个数据项、记录、文卷和系的标识、定义、长度及它们之间的层次的或表格的相互关系。 1、菜品表 FOODLIST（菜品名，菜品编号，菜品价格，菜品介绍） 2、订单表 ORDERLIST（订单编号，菜品数量，菜品编号，客户编号） 3、客户表 USERTLIST（客户编号，客户姓名，联系电话，地址）其 ER 图如下所示：顾客表列名 userid username useraddr usertel 数据类型 int char char int 长度 4 5 40 11 主键 yes 6
