ISPSoft 教育訓練-FB功能建立謝焽傑 (Jam Hsieh) / 2012-8-22

FB (Function Block) Delta Confidential

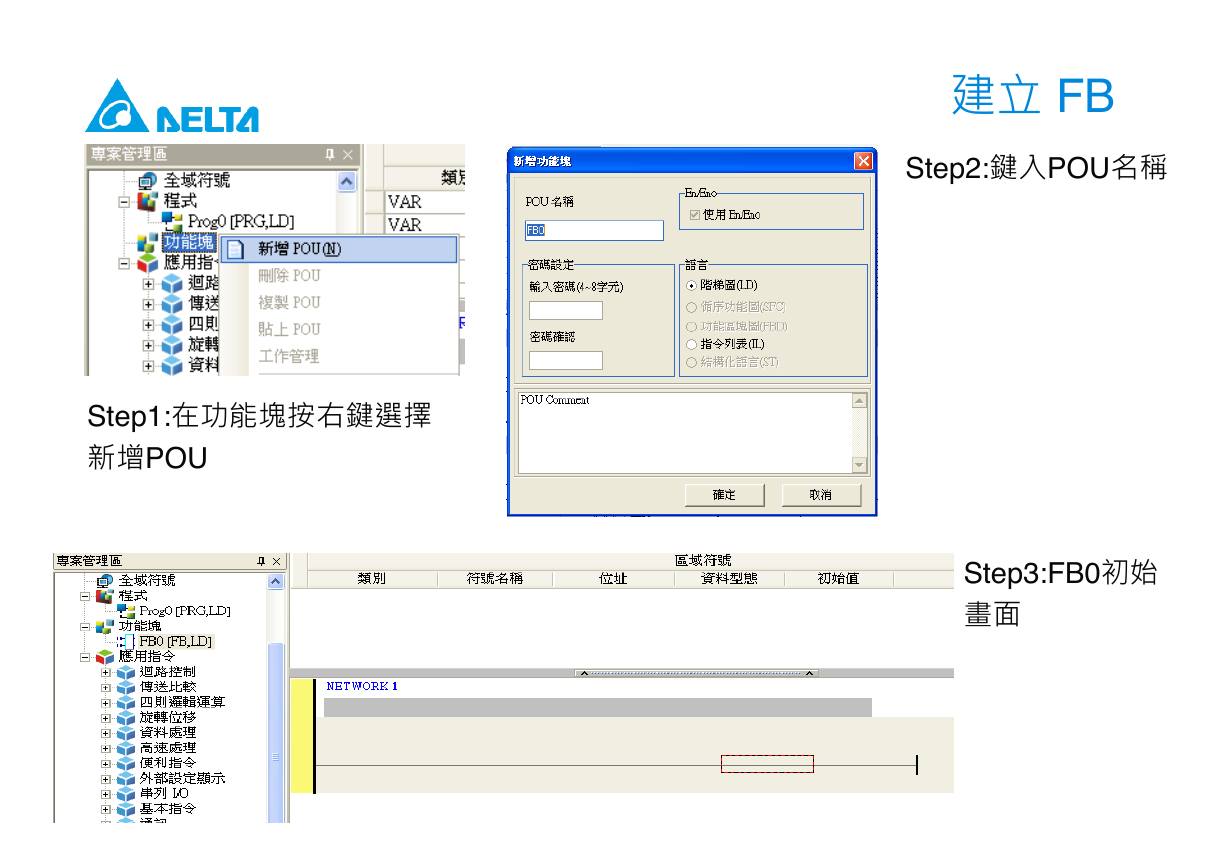

建立 FB Step2:鍵入POU名稱 Step3:FB0初始畫面 Step1:在功能塊按右鍵選擇新增POU Delta Confidential

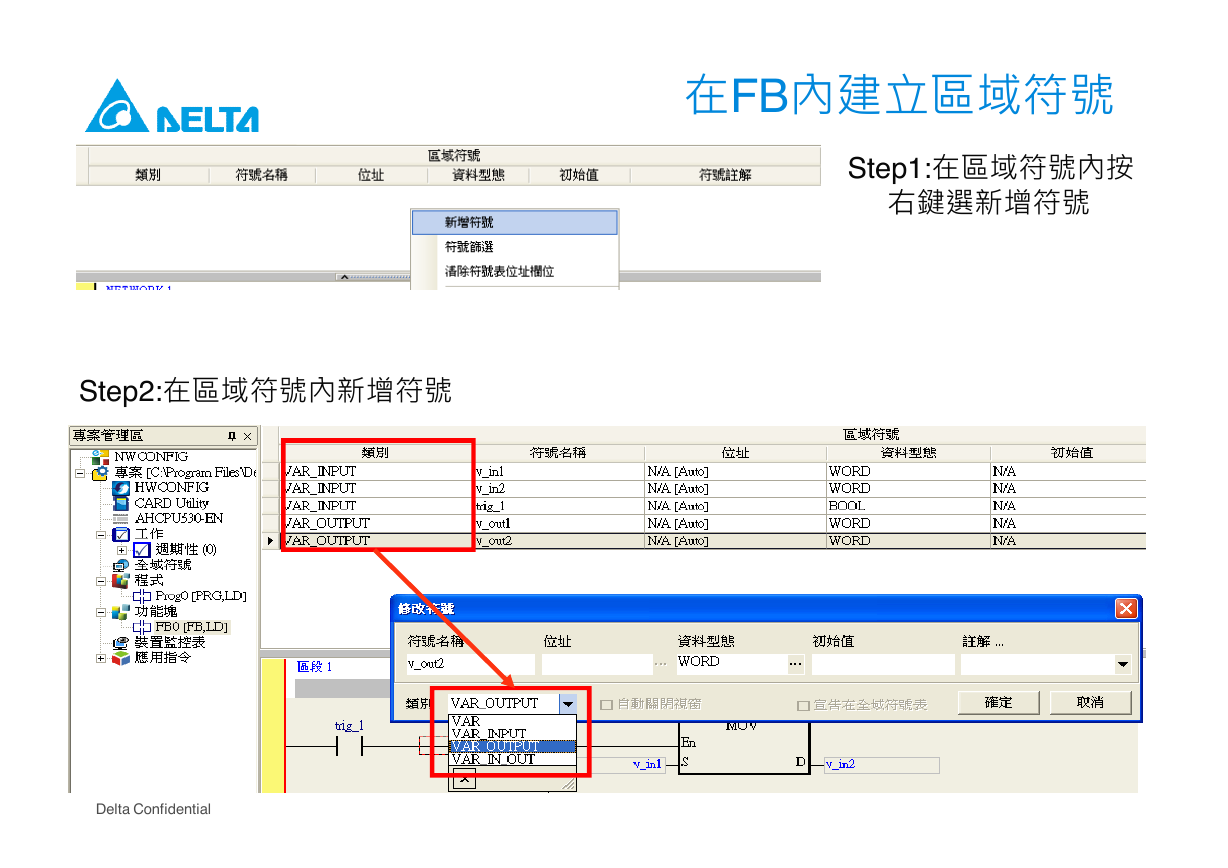

在FB內建立區域符號 Step1:在區域符號內按右鍵選新增符號 Step2:在區域符號內新增符號 Delta Confidential

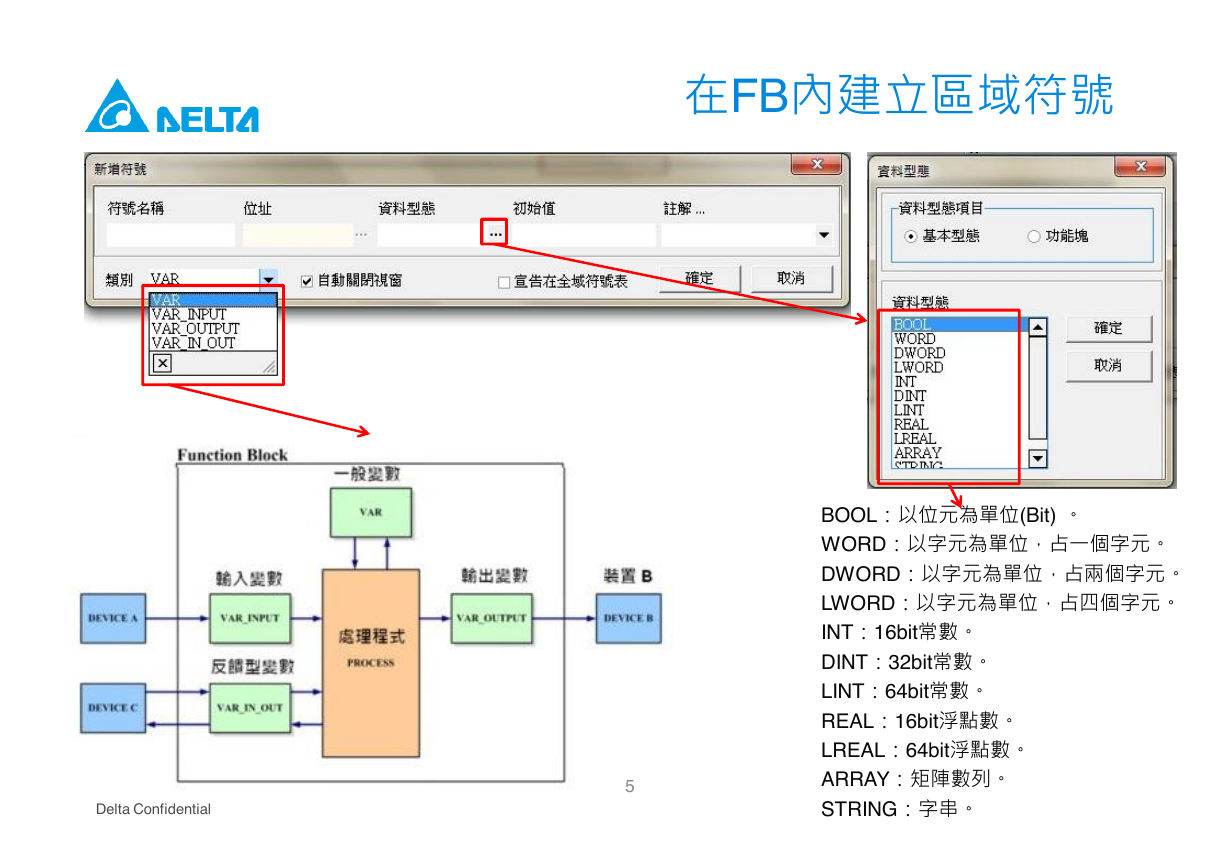

在FB內建立區域符號 BOOL：以位元為單位(Bit) 。 WORD：以字元為單位，占一個字元。 DWORD：以字元為單位，占兩個字元。 LWORD：以字元為單位，占四個字元。 INT：16bit常數。 DINT：32bit常數。 LINT：64bit常數。 REAL：16bit浮點數。 LREAL：64bit浮點數。 ARRAY：矩陣數列。 STRING：字串。 Delta Confidential 5

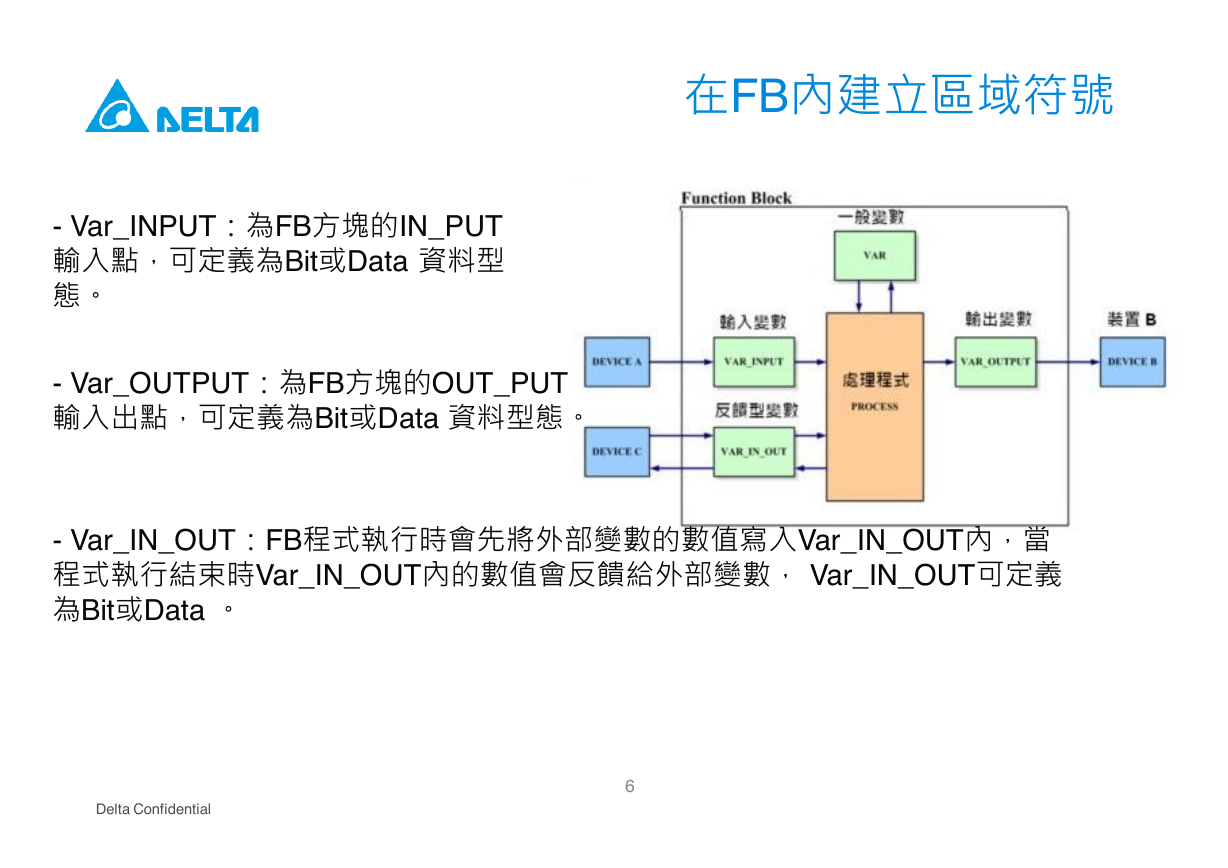

在FB內建立區域符號 - Var_INPUT：為FB方塊的IN_PUT 輸入點，可定義為Bit或Data 資料型態。 - Var_OUTPUT：為FB方塊的OUT_PUT 輸入出點，可定義為Bit或Data 資料型態。 - Var_IN_OUT：FB程式執行時會先將外部變數的數值寫入Var_IN_OUT內，當程式執行結束時Var_IN_OUT內的數值會反饋給外部變數， Var_IN_OUT可定義為Bit或Data 。 Delta Confidential 6

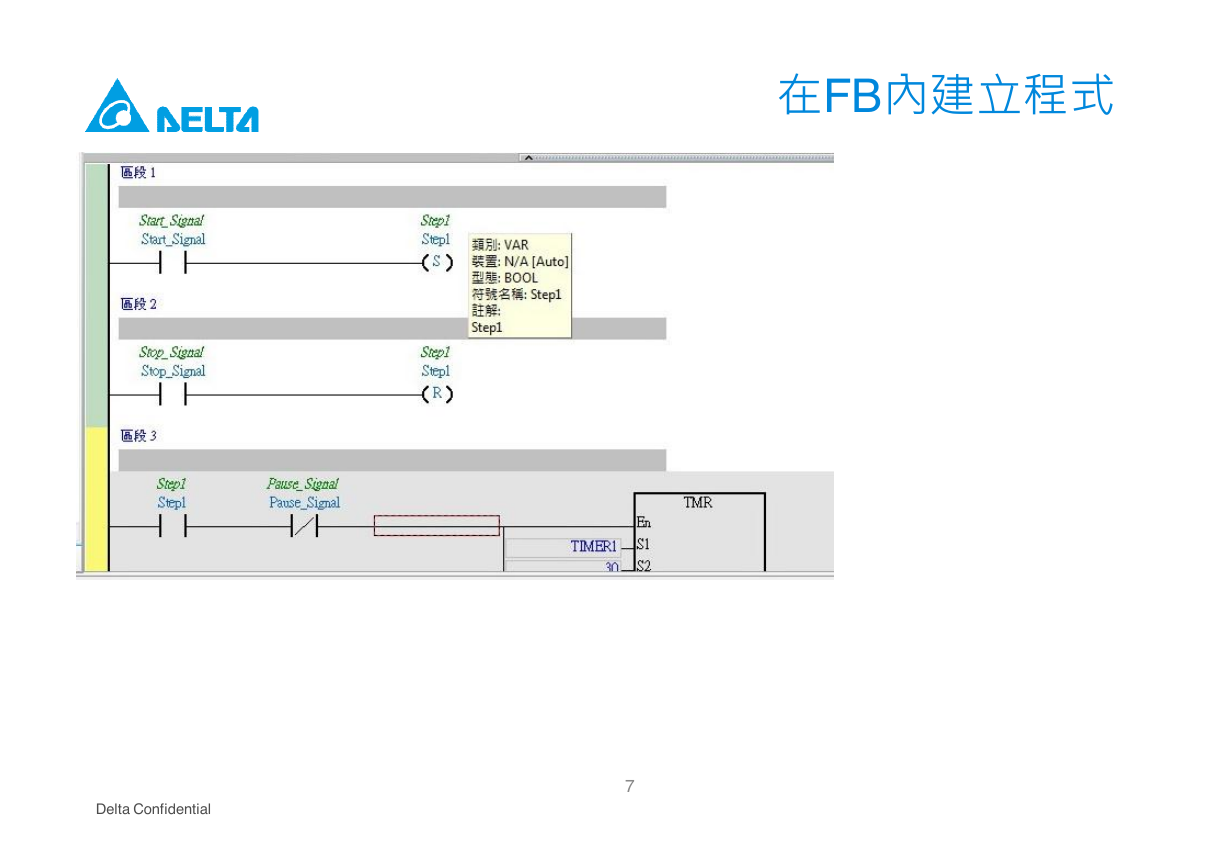

在FB內建立程式 Delta Confidential 7

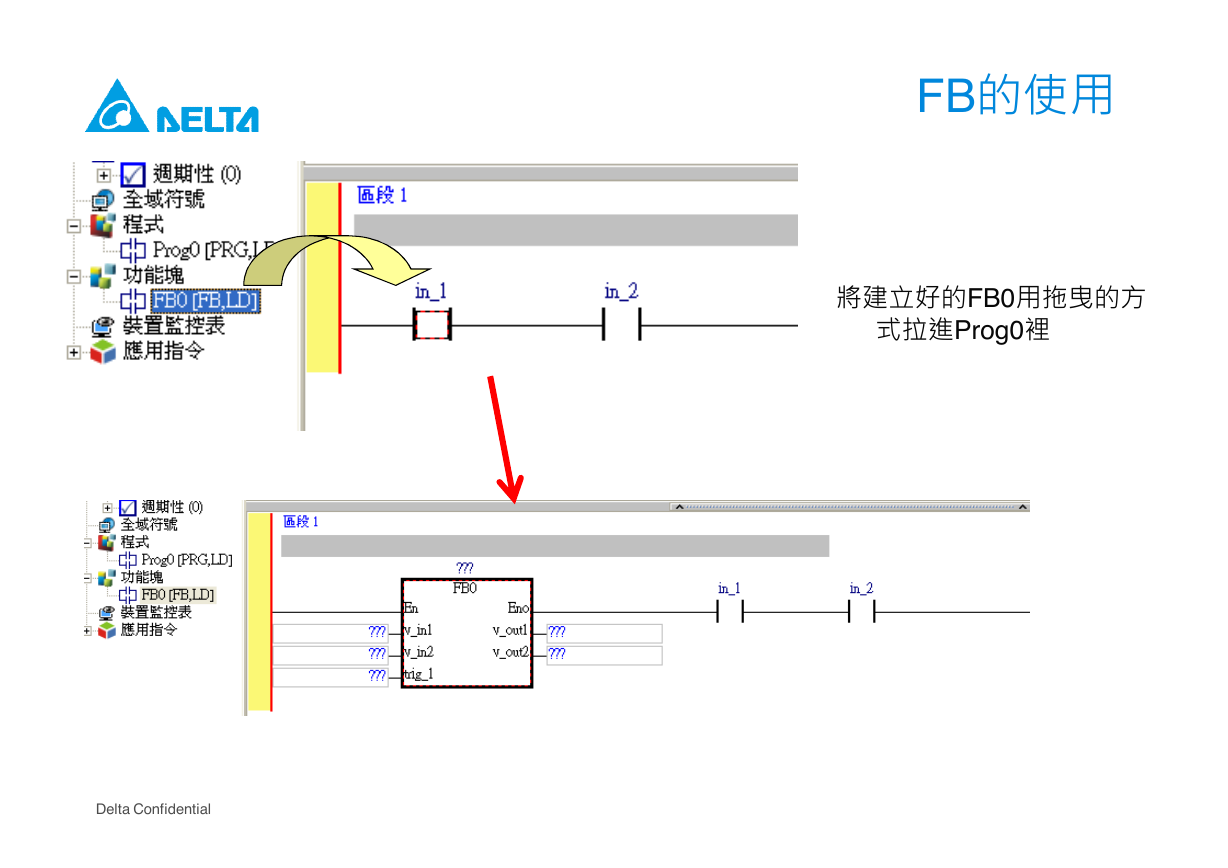

FB的使用將建立好的FB0用拖曳的方式拉進Prog0裡 Delta Confidential
