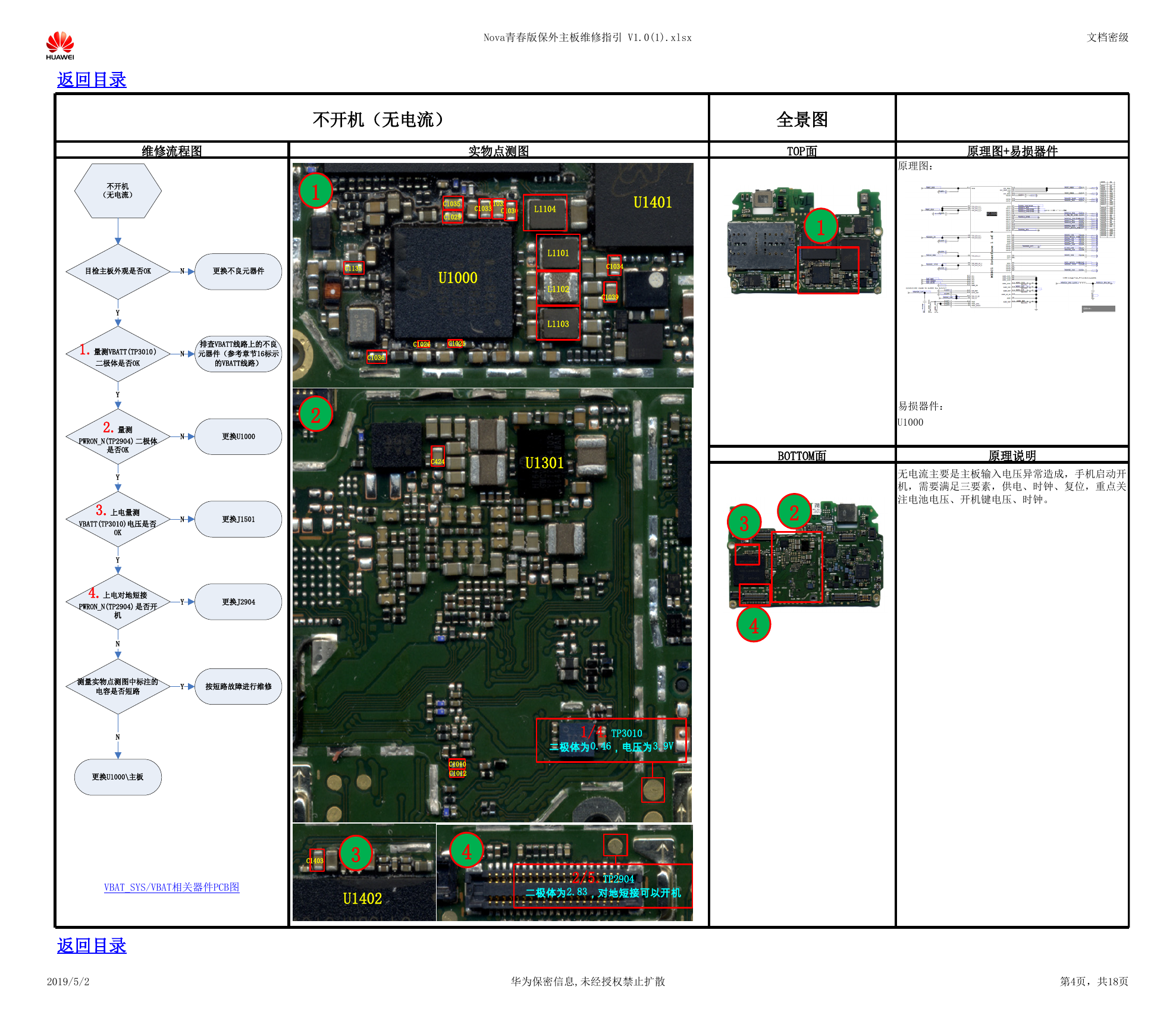

返回目录 不开机（无电流） 维修流程图 实物点测图 C1035 C1029 C1032 C1033 C1030 C1135 U1000 C1026 C1025 C1036 L1104 U1401 L1101 L1102 L1103 C1034 C1039 1 2 C424 U1301 C1010 C1012 4 1/4.TP3010 二极体为0.46，电压为3.9V 2/5.TP2904 二极体为2.83，对地短接可以开机 Nova青春版保外主板维修指引 V1.0(1).xlsx 文档密级 全景图 TOP面 原理图+易损器件 原理图： 1 易损器件： U1000 BOTTOM面 原理说明 无电流主要是主板输入电压异常造成，手机启动开 机，需要满足三要素，供电、时钟、复位，重点关 注电池电压、开机键电压、时钟。 2 3 4 VBAT_SYS/VBAT相关器件PCB图 C1403 3 U1402 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第4页，共18页 更换U1000\主板更换不良元器件更换J2904目检主板外观是否OK4.上电对地短接PWRON_N(TP2904)是否开机1.量测VBATT(TP3010)二极体是否OK排查VBATT线路上的不良元器件（参考章节16标示的VBATT线路）YYN不开机（无电流）NNY2.量测PWRON_N(TP2904)二极体是否OK更换U1000NY3.上电量测VBATT(TP3010)电压是否OK更换J1501NY测量实物点测图中标注的电容是否短路按短路故障进行维修YN
