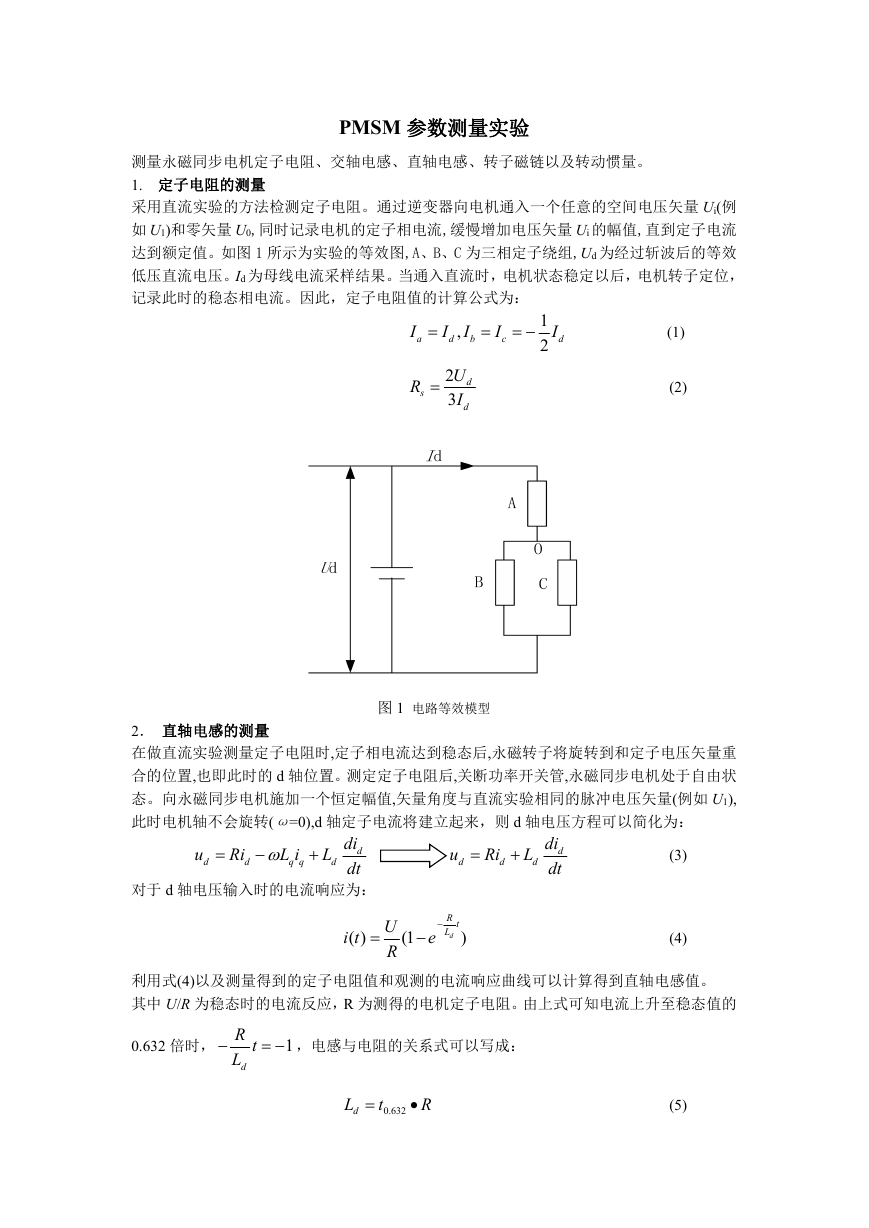

PMSM 参数测量实验 测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。 1. 定子电阻的测量 采用直流实验的方法检测定子电阻。通过逆变器向电机通入一个任意的空间电压矢量 Ui(例 如 U1)和零矢量 U0,同时记录电机的定子相电流,缓慢增加电压矢量 Ui 的幅值,直到定子电流 达到额定值。如图 1 所示为实验的等效图,A、B、C 为三相定子绕组,Ud 为经过斩波后的等效 低压直流电压。Id 为母线电流采样结果。当通入直流时，电机状态稳定以后，电机转子定位， 记录此时的稳态相电流。因此，定子电阻值的计算公式为： I a  I d , I b  I c   1 2 I d R s  d 2 U 3 I d (1) (2) 图 1 电路等效模型 2． 直轴电感的测量 在做直流实验测量定子电阻时,定子相电流达到稳态后,永磁转子将旋转到和定子电压矢量重 合的位置,也即此时的 d 轴位置。测定定子电阻后,关断功率开关管,永磁同步电机处于自由状 态。向永磁同步电机施加一个恒定幅值,矢量角度与直流实验相同的脉冲电压矢量(例如 U1), 此时电机轴不会旋转(ω=0),d 轴定子电流将建立起来，则 d 轴电压方程可以简化为： u d  Ri d   L i q q  L d di d dt 对于 d 轴电压输入时的电流响应为： u d  Ri d  L d di d dt ( ) i t  U R  R t L )d (1  e (3) (4) 利用式(4)以及测量得到的定子电阻值和观测的电流响应曲线可以计算得到直轴电感值。 其中 U/R 为稳态时的电流反应，R 为测得的电机定子电阻。由上式可知电流上升至稳态值的 0.632 倍时，  R t L d   ，电感与电阻的关系式可以写成： 1 dL  t 0.632  R (5) 

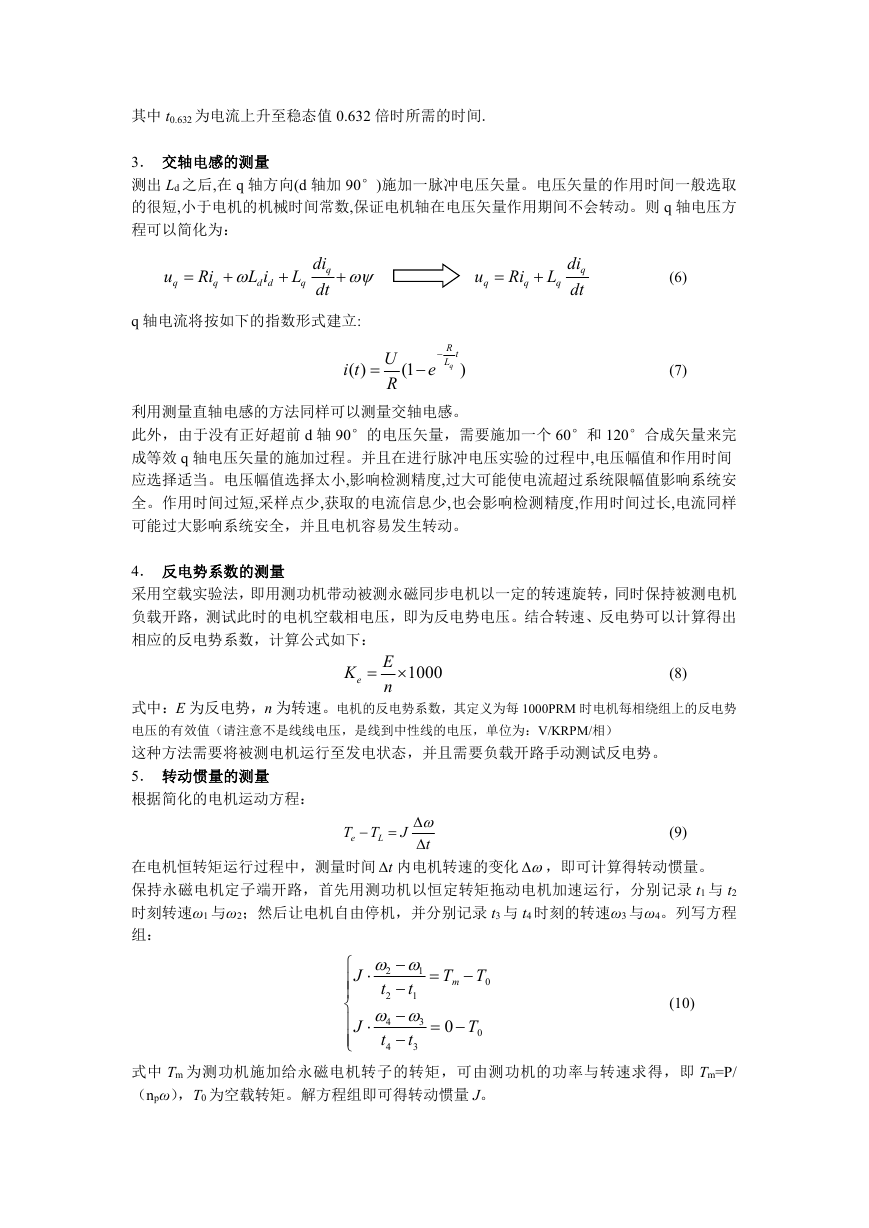

其中 t0.632 为电流上升至稳态值 0.632 倍时所需的时间. 3． 交轴电感的测量 测出 Ld 之后,在 q 轴方向(d 轴加 90°)施加一脉冲电压矢量。电压矢量的作用时间一般选取 的很短,小于电机的机械时间常数,保证电机轴在电压矢量作用期间不会转动。则 q 轴电压方 程可以简化为： u q  Ri q   L i d d  L q di q dt   q 轴电流将按如下的指数形式建立: u q  Ri q  L q di q dt ( ) i t  U R  R t L )q (1  e (6) (7) 利用测量直轴电感的方法同样可以测量交轴电感。 此外，由于没有正好超前 d 轴 90°的电压矢量，需要施加一个 60°和 120°合成矢量来完 成等效 q 轴电压矢量的施加过程。并且在进行脉冲电压实验的过程中,电压幅值和作用时间 应选择适当。电压幅值选择太小,影响检测精度,过大可能使电流超过系统限幅值影响系统安 全。作用时间过短,采样点少,获取的电流信息少,也会影响检测精度,作用时间过长,电流同样 可能过大影响系统安全，并且电机容易发生转动。 4． 反电势系数的测量 采用空载实验法，即用测功机带动被测永磁同步电机以一定的转速旋转，同时保持被测电机 负载开路，测试此时的电机空载相电压，即为反电势电压。结合转速、反电势可以计算得出 相应的反电势系数，计算公式如下： K e  E n  1000 (8) 式中：E 为反电势，n 为转速。电机的反电势系数，其定义为每 1000PRM 时电机每相绕组上的反电势 电压的有效值（请注意不是线线电压，是线到中性线的电压，单位为：V/KRPM/相） 这种方法需要将被测电机运行至发电状态，并且需要负载开路手动测试反电势。 5． 转动惯量的测量 根据简化的电机运动方程： T e  T L  J  t  (9) 在电机恒转矩运行过程中，测量时间 t 内电机转速的变化  ，即可计算得转动惯量。 保持永磁电机定子端开路，首先用测功机以恒定转矩拖动电机加速运行，分别记录 t1 与 t2 时刻转速ω1 与ω2；然后让电机自由停机，并分别记录 t3 与 t4 时刻的转速ω3 与ω4。列写方程 组：   J      J   2 2   1 t t 1   3 t     t 4 4 3  T m  T 0   0 T 0 (10) 式中 Tm 为测功机施加给永磁电机转子的转矩，可由测功机的功率与转速求得，即 Tm=P/ （npω），T0 为空载转矩。解方程组即可得转动惯量 J。
