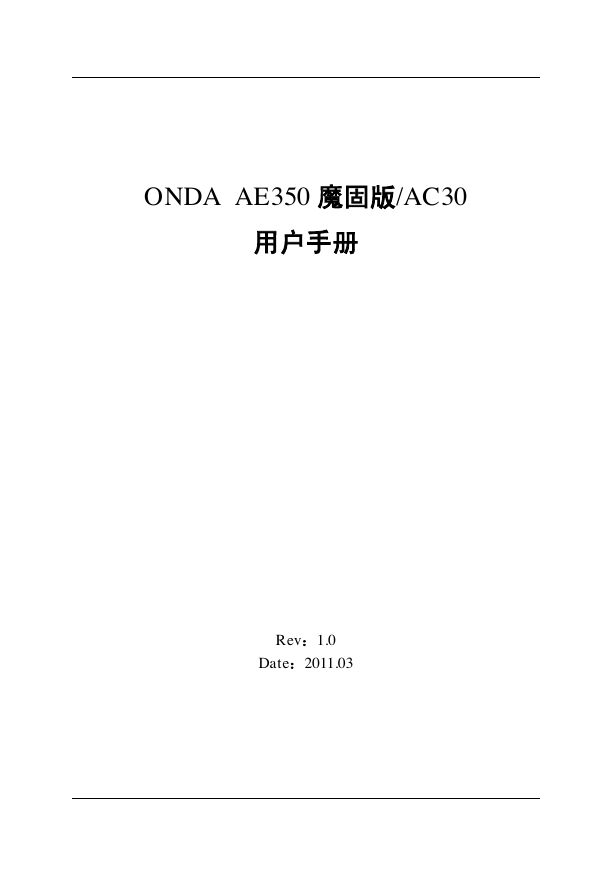

ONDA AE350 魔固版/AC30 用户手册 Rev：1.0 Date：2011.03

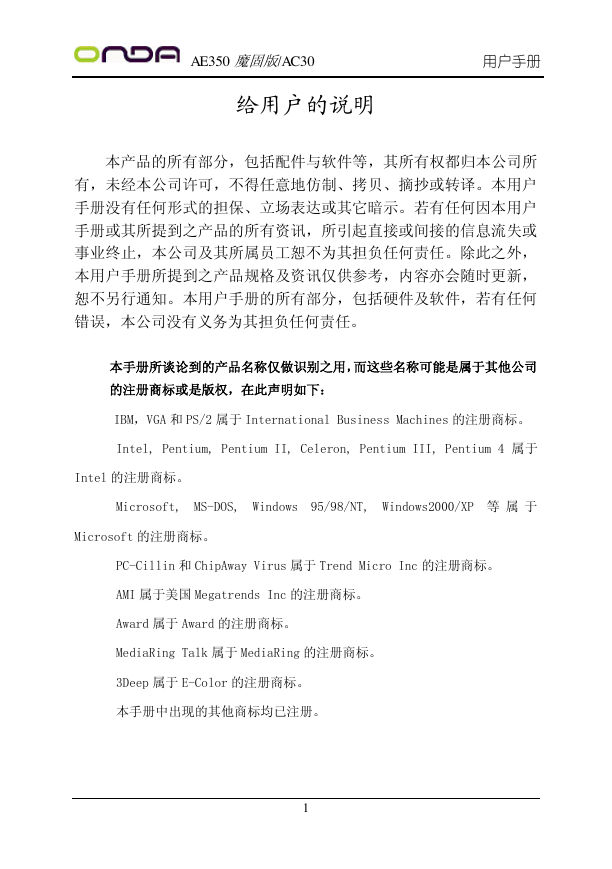

AE350 魔固版/AC30 用户手册给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium II, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。 1

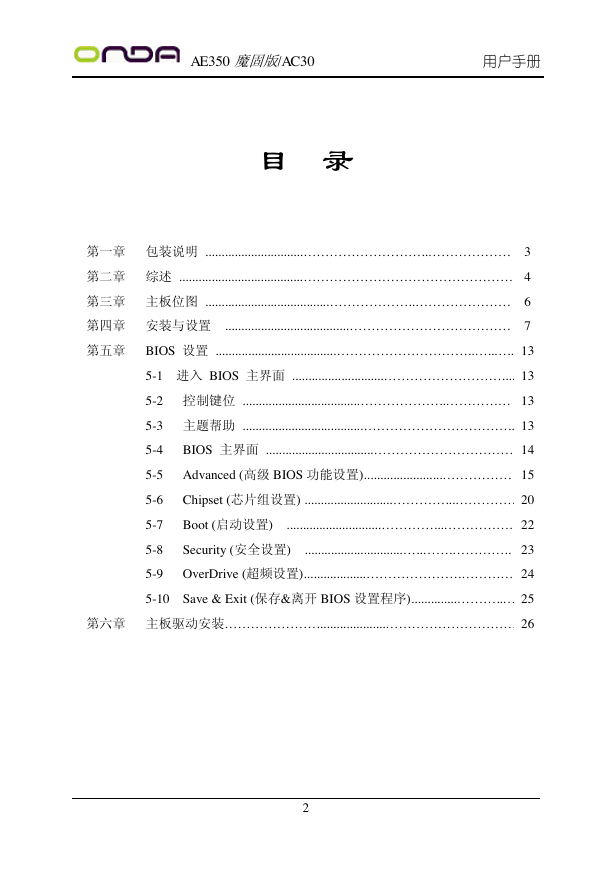

AE350 魔固版/AC30 用户手册目录第一章包装说明 ..............................………………………..………………. 3 第二章综述 ......................................…………………………………………. 4 第三章主板位图 ......................................………………..…………………. 6 第四章安装与设置 ......................................………………………………. 7 第五章 BIOS 设置 .....................................…………………………..…..….. 13 5-1 进入 BIOS 主界面 ............................……………………….... 13 5-2 控制键位 ....................................………………..…………… 13 5-3 主题帮助 .....................................…………………………….. 13 5-4 BIOS 主界面 .................................…………………………… 14 5-5 Advanced (高级 BIOS 功能设置)........................……………. 15 5-6 Chipset (芯片组设置) ...........................…………...……………. 20 5-7 Boot (启动设置) .............................…………...……………. 22 5-8 Security (安全设置) ..............................…..…….………….. 23 5-9 OverDrive (超频设置)...................………………….………… 24 5-10 Save & Exit (保存&离开 BIOS 设置程序)..............………..……… 25 第六章主板驱动安装………………….....................………………………… 26 2

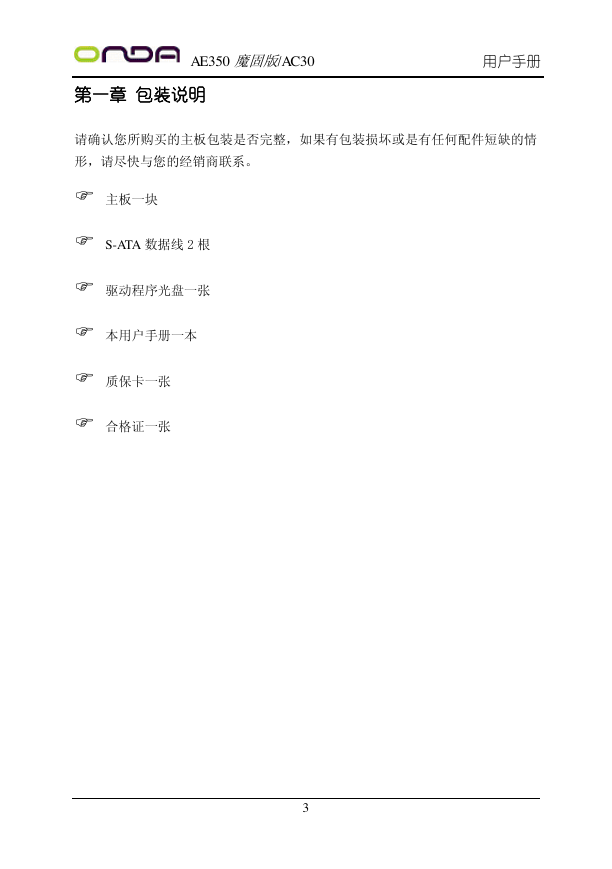

AE350 魔固版/AC30 用户手册第一章包装说明请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。  主板一块  S-ATA 数据线 2 根  驱动程序光盘一张  本用户手册一本  质保卡一张  合格证一张 3

AE350 魔固版/AC30 用户手册第二章综述 ONDA AE350魔固版/AC30主板，采用AMD E-350/C30+HUDSON D1设计， APU集成内存控制器、PCI-E控制器、图形核心。集成AMD FUSION 双核APU E-350/AMD C30处理器。支持DDR3 800MHz/1066MHz存储架构；集成300/150M/s Serial ATA新一代高速硬盘接口；板载6声道音效；提供1个PCIE 16X插槽，1个PCIE 1X插槽，1个PCI 插槽，扩展性强，性价比极高，是您不可错过的选择！特点介绍： -芯片组： AMD E-350+HUDSON D1（AE350魔固版） AMD C30+HUDSON D1（AC30） -CPU 支持：板载AMD FUSION 双核APU E-350处理器（AE350魔固版）板载 AMD C30 处理器（AC30） -CPU 频率识别：自动识别 CPU 主频（免跳线方式）； -内存支持：板载 2 条 240 pin DDRIII 内存插槽,支持双通道 DDR3 800MHz/1066MHz。DDR3 在 DDR2 的基础上采用了以下新型设计： 1．8bit 预取设计，而 DDR2 为 4bit 预取，这样 DRAM 内核的频率只有接口频率的 1/8，DDR3-800 的核心工作频率只有 100MHz。 2．采用点对点的拓朴架构，以减轻地址/命令与控制总线的负担。 3．采用 100nm 以下的生产工艺，将工作电压从 1.8V 降至 1.5V，增加异步重置（Reset）与 ZQ 校准功能。 4

主板规格： CPU 芯片组内存 BIOS 背板接口内置接口 AE350 魔固版/AC30 用户手册 - 板载AMD FUSION 双核APU E-350处理器（AE350魔固版） - 板载AMD C30处理器（AC30） - AMD E-350+HUDSON D1（AE350魔固版）集成AMD Radeon HD6310显示核心 - AMD C30+HUDSON D1（AC30）集成AMD Radeon HD6250显示核心 - 板载2条240-pin DDRIII SDRAM插槽 - 内存容量最高可扩展至4.0 GB - 支持双通道DDRIII 800MHz/1066MHz - 支持即插即用 - CPU温度,风扇速度,系统电压实时监控 - 1 X PS/2键盘接口 - 1 X PS/2鼠标接口 - 1 X VGA接口 - 1 X DVI接口 - 1 X HDMI接口 - 4 X USB 2.0接口, 兼容USB 1.1 - 1 X RJ45网络接口 - 3 X 音频接口 - 1 X 24pin ATX电源插座 - 1 X 4pin 12V ATX电源插座 - 2 X USB接头，可接出4个额外的外部USB 2.0接口 - 1 X COM接头 - 1 X 前置音频接头 - 3 X 风扇接头 - 1 X SPDIF OUT插针 - 4 X Serial ATA连接端口集成声卡 - 板载6声道HD Audio Codec - 提供前置音频接口，麦克风接口集成网卡 - 板载10/100/100/1000Mbps自适应网卡接口 (可选) 扩展插槽主板尺寸 - 1 X PCI Express x16插槽 - 1 X PCI Express x1插槽 - 1 X PCI插槽，符合PCI v2.3规范 - Micro ATX 5

AE350 魔固版/AC30 用户手册第三章主板位图主板位图 (可能和实物有差异，请以实物为准) 6

AE350 魔固版/AC30 用户手册第四章安装与设置  如何辨认跳线的 1 脚位置？请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。 JBAT: 清除 CMOS 跳线如果主板因BIOS设置错误而出现问题，此时可清除CMOS解决问题；方法是在断开电源状态下把CMOS跳线的2脚短接5-6秒。请不要在开机时清除CMOS，要不然可能会损坏您的主板。跳线设定如下： Open（缺省设置） Short Normal 清除 CMOS JKB: PS/2 键盘鼠标唤醒功能设置（可选） JKB 1-2 2-3 KB/MS WAKE Disabled Enabled 禁止唤醒功能支持唤醒功能 FUSB1，FUSB2 接口 7
