SONY索尼数码摄像机-HXR-NX5R说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：7.56M 资料格式：pdf 举报版权申诉

第1页 / 共148页

第2页 / 共148页

第3页 / 共148页

第4页 / 共148页

第5页 / 共148页

第6页 / 共148页

第7页 / 共148页

第8页 / 共148页

请先阅读本章节

识别部件和控制器

机身

无线遥控器

屏幕指示

入门指南

步骤1：检查随机配件

步骤2：给电池充电

步骤3：安装麦克风，带遮光罩的镜头盖和视频灯扩散器

步骤4：安装附件插座

步骤5：打开本机并设定日期和时间

打开本机电源

设定日期和时间

步骤6：调节液晶屏和取景器

使用液晶屏

使用取景器

调整取景器屈光度

在液晶屏显示和取景器显示之间切换

步骤7：插入存储卡

支持的存储卡

插入存储卡

录制

在存储卡上连续录制（继续录制）

使用存储卡A和存储卡B录制动画（同步录制）

更改START/STOP按钮/手柄录制按钮设定

调节变焦

调整对焦

暂时使用键控自动光圈/固定焦点（键控自动光圈/焦点锁定）

使用对焦放大进行对焦

对焦远处的被摄体（无限对焦）

对焦于检测到的脸部（人脸检测）

选择文件格式和录制格式

设定文件格式和录制格式

设定DV模式（DV模式）

调整亮度

调节光圈

调节增益

调节快门速度

调整亮度级别（ND过滤器）

调节色调

调节白平衡

使用Direct Menu

音频设置

通过内部麦克风进行录音

通过外部音频设备进行录音

通过兼容多接口热靴的麦克风（另售）录音

设定音频录制电平

设定耳机的声音

有用的功能

在光线不足的地方拍摄(视频灯)

自动选择合适的设定（自动模式设定）

自定义图像质量（图像文档）

设定时间数据

使用慢动作和快动作功能进行录制

查看最近录制的场景（最后场景预览）

指定功能至ASSIGN按钮

播放

更改/检查本机的设置

更改画面显示

显示录制数据（数据代码）

检查本机的设定（状态检查）

连接监视器或电视机

选择用于外部输出的插孔

输出信号格式

使用网络功能

使用智能手机

下载“Content Browser Mobile”

将智能手机用作遥控器

使用单触连接将本机连接到具有NFC功能的Android系统智能手机

不使用NFC功能的连接(Android)

不使用NFC功能的连接(iPhone/iPad)

配置无线LAN

选择和注册接入点

使用WPS功能注册接入点

使用WPS PIN方法注册接入点

手动注册接入点

更改设备名称

配置有线LAN

使用流媒体功能(流媒体)

流媒体格式

配置流媒体（预设注册）

流媒体分发

使用USTREAM进行流媒体动画

配置USTREAM验证

使用菜单

开始 USTREAM

停止 USTREAM

使用FTP传输功能

注册FTP服务器

选择FTP服务器

使用FTP传输

检查FTP传输结果

导入根证书

重置网络设置

编辑

保护动画（保护）

分割动画

删除动画

格式化存储卡

从存储卡完全删除所有数据

修复图像数据库文件

使用菜单

操作菜单

菜单项目

摄像机设定菜单

拍摄/输出设定菜单

音频设定菜单

显示设定菜单

TC/UB设定菜单

网络设置菜单

其它菜单

编辑菜单

PICTURE PROFILE菜单

故障排除

警告指示和信息

附加信息

录制时间

录制时的功能限制

每种文件格式的限制

慢动作和快动作录制限制

流媒体支持的格式

USTREAM支持的格式

在国外使用本机

录制媒体上的文件/文件夹结构

保养和预防措施

关于XAVC S格式

关于AVCHD格式

关于存储卡

关于“InfoLITHIUM”电池

关于操作本机

规格

索引

4-599-313-21(1) 存储卡摄录一体机识别部件和控制器操作指南保留备用 HXR-NX5R 入门指南录制播放使用网络功能编辑使用菜单故障排除附加信息 ®

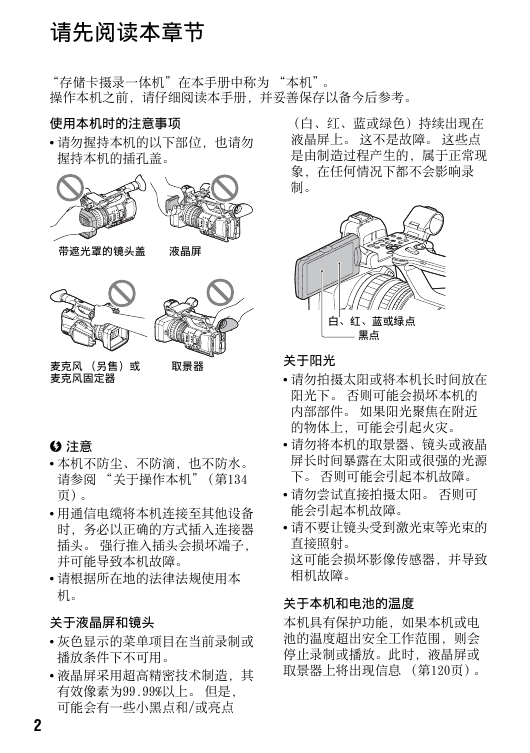

请先阅读本章节 “存储卡摄录一体机”在本手册中称为 “本机”。操作本机之前，请仔细阅读本手册，并妥善保存以备今后参考。使用本机时的注意事项 • 请勿握持本机的以下部位，也请勿握持本机的插孔盖。（白、红、蓝或绿色）持续出现在液晶屏上。这不是故障。这些点是由制造过程产生的，属于正常现象，在任何情况下都不会影响录制。带遮光罩的镜头盖液晶屏麦克风（另售）或麦克风固定器取景器 b 注意本机不防尘、不防滴，也不防水。请参阅 “关于操作本机”（第134 页）。用通信电缆将本机连接至其他设备时，务必以正确的方式插入连接器插头。强行推入插头会损坏端子，并可能导致本机故障。请根据所在地的法律法规使用本机。关于液晶屏和镜头灰色显示的菜单项目在当前录制或播放条件下不可用。液晶屏采用超高精密技术制造，其有效像素为99.99%以上。但是，可能会有一些小黑点和/或亮点 2 白、红、蓝或绿点黑点关于阳光请勿拍摄太阳或将本机长时间放在阳光下。否则可能会损坏本机的内部部件。如果阳光聚焦在附近的物体上，可能会引起火灾。请勿将本机的取景器、镜头或液晶屏长时间暴露在太阳或很强的光源下。否则可能会引起本机故障。请勿尝试直接拍摄太阳。否则可能会引起本机故障。请不要让镜头受到激光束等光束的直接照射。这可能会损坏影像传感器，并导致相机故障。关于本机和电池的温度本机具有保护功能，如果本机或电池的温度超出安全工作范围，则会停止录制或播放。此时，液晶屏或取景器上将出现信息（第120页）。

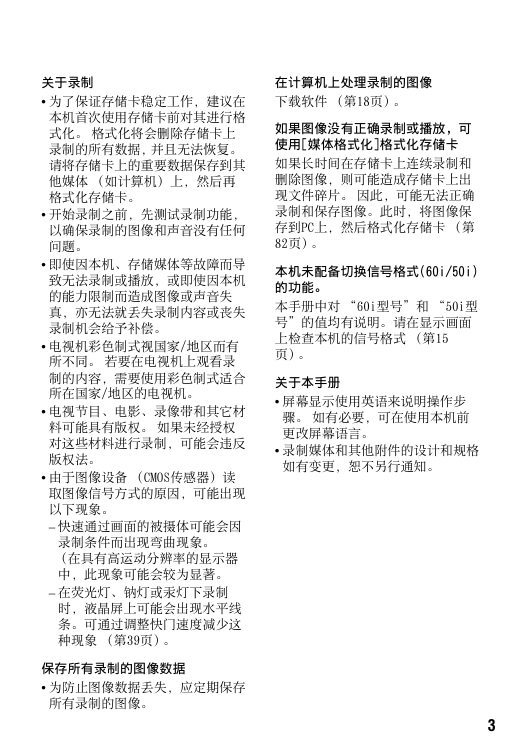

关于录制为了保证存储卡稳定工作，建议在本机首次使用存储卡前对其进行格式化。格式化将会删除存储卡上录制的所有数据，并且无法恢复。请将存储卡上的重要数据保存到其他媒体（如计算机）上，然后再格式化存储卡。开始录制之前，先测试录制功能，以确保录制的图像和声音没有任何问题。即使因本机、存储媒体等故障而导致无法录制或播放，或即使因本机的能力限制而造成图像或声音失真，亦无法就丢失录制内容或丧失录制机会给予补偿。电视机彩色制式视国家/地区而有所不同。若要在电视机上观看录制的内容，需要使用彩色制式适合所在国家/地区的电视机。电视节目、电影、录像带和其它材料可能具有版权。如果未经授权对这些材料进行录制，可能会违反版权法。由于图像设备（CMOS传感器）读取图像信号方式的原因，可能出现以下现象。 – 快速通过画面的被摄体可能会因录制条件而出现弯曲现象。（在具有高运动分辨率的显示器中，此现象可能会较为显著。 – 在荧光灯、钠灯或汞灯下录制时，液晶屏上可能会出现水平线条。可通过调整快门速度减少这种现象（第39页）。保存所有录制的图像数据为防止图像数据丢失，应定期保存所有录制的图像。在计算机上处理录制的图像下载软件（第18页）。如果图像没有正确录制或播放，可使用[媒体格式化]格式化存储卡如果长时间在存储卡上连续录制和删除图像，则可能造成存储卡上出现文件碎片。因此，可能无法正确录制和保存图像。此时，将图像保存到PC上，然后格式化存储卡（第 82页）。本机未配备切换信号格式(60i/50i) 的功能。本手册中对 “60i型号”和 “50i型号”的值均有说明。请在显示画面上检查本机的信号格式（第15 页）。关于本手册屏幕显示使用英语来说明操作步骤。如有必要，可在使用本机前更改屏幕语言。录制媒体和其他附件的设计和规格如有变更，恕不另行通知。 3

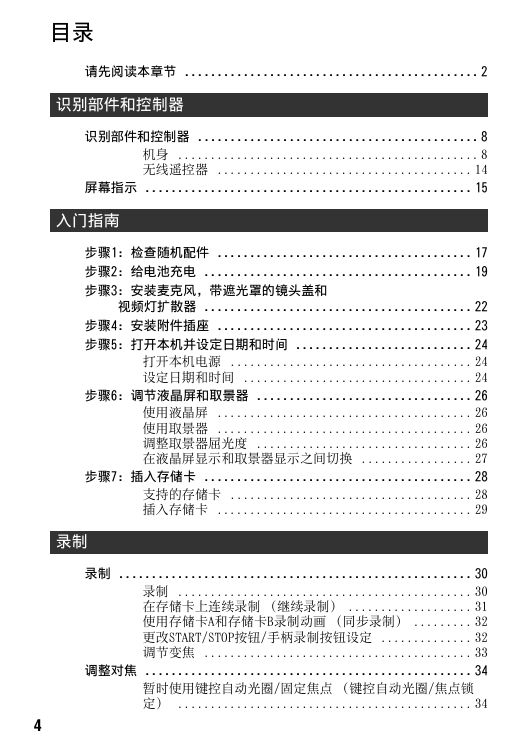

目录请先阅读本章节 ............................................. 2 识别部件和控制器识别部件和控制器 ........................................... 8 机身 .............................................. 8 无线遥控器 ....................................... 14 屏幕指示 .................................................. 15 入门指南步骤1：检查随机配件 ....................................... 17 步骤2：给电池充电 ......................................... 19 步骤3：安装麦克风，带遮光罩的镜头盖和视频灯扩散器 ......................................... 22 步骤4：安装附件插座 ....................................... 23 步骤5：打开本机并设定日期和时间 ........................... 24 打开本机电源 ..................................... 24 设定日期和时间 ................................... 24 步骤6：调节液晶屏和取景器 ................................. 26 使用液晶屏 ....................................... 26 使用取景器 ....................................... 26 调整取景器屈光度 ................................. 26 在液晶屏显示和取景器显示之间切换 ................. 27 步骤7：插入存储卡 ......................................... 28 支持的存储卡 ..................................... 28 插入存储卡 ....................................... 29 录制录制 ...................................................... 30 录制 ............................................. 30 在存储卡上连续录制（继续录制） ................... 31 使用存储卡A和存储卡B录制动画（同步录制） ......... 32 更改START/STOP按钮/手柄录制按钮设定 .............. 32 调节变焦 ......................................... 33 调整对焦 .................................................. 34 暂时使用键控自动光圈/固定焦点（键控自动光圈/焦点锁定） ............................................. 34 4

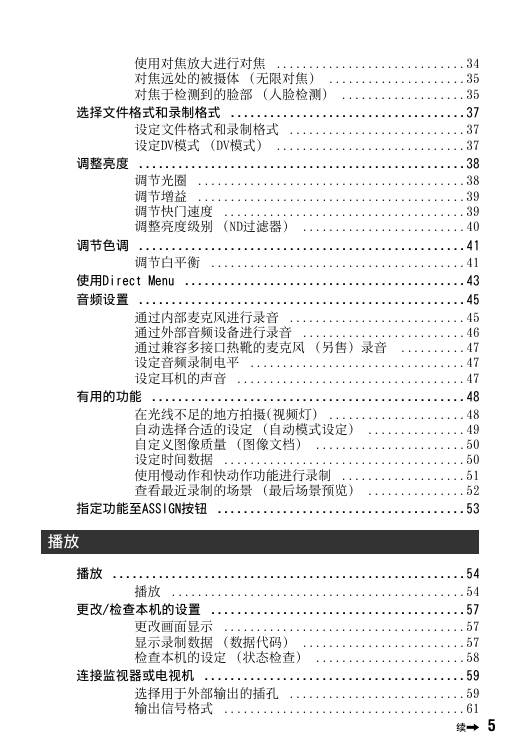

使用对焦放大进行对焦 .............................34 对焦远处的被摄体（无限对焦） .....................35 对焦于检测到的脸部（人脸检测） ...................35 选择文件格式和录制格式 ....................................37 设定文件格式和录制格式 ...........................37 设定DV模式（DV模式） .............................37 调整亮度 ..................................................38 调节光圈 .........................................38 调节增益 .........................................39 调节快门速度 .....................................39 调整亮度级别（ND过滤器） .........................40 调节色调 ..................................................41 调节白平衡 .......................................41 使用Direct Menu ...........................................43 音频设置 ..................................................45 通过内部麦克风进行录音 ...........................45 通过外部音频设备进行录音 .........................46 通过兼容多接口热靴的麦克风（另售）录音 ..........47 设定音频录制电平 .................................47 设定耳机的声音 ...................................47 有用的功能 ................................................48 在光线不足的地方拍摄(视频灯) .....................48 自动选择合适的设定（自动模式设定） ...............49 自定义图像质量（图像文档） .......................50 设定时间数据 .....................................50 使用慢动作和快动作功能进行录制 ...................51 查看最近录制的场景（最后场景预览） ...............52 指定功能至ASSIGN按钮 ......................................53 播放播放 ......................................................54 播放 .............................................54 更改/检查本机的设置 .......................................57 更改画面显示 .....................................57 显示录制数据（数据代码） .........................57 检查本机的设定（状态检查） .......................58 连接监视器或电视机 ........................................59 选择用于外部输出的插孔 ...........................59 输出信号格式 .....................................61 续, 5

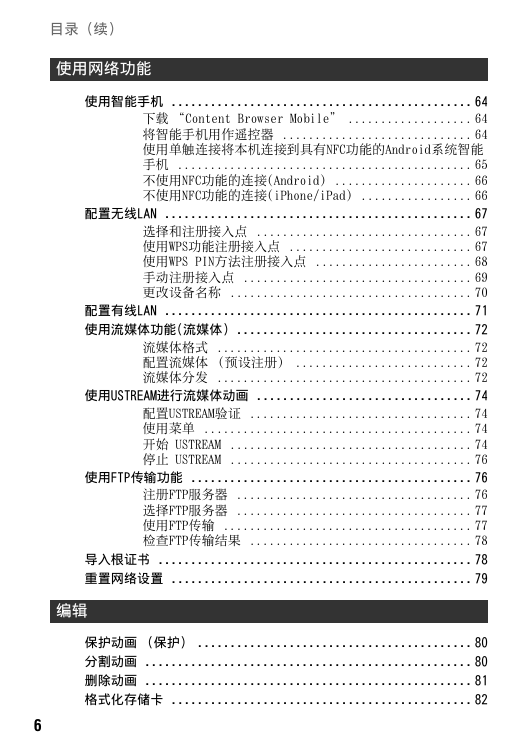

目录 (续) 使用网络功能使用智能手机 .............................................. 64 下载 “Content Browser Mobile” ................... 64 将智能手机用作遥控器 ............................. 64 使用单触连接将本机连接到具有NFC功能的Android系统智能手机 ............................................. 65 不使用NFC功能的连接(Android) ..................... 66 不使用NFC功能的连接(iPhone/iPad) ................. 66 配置无线LAN ............................................... 67 选择和注册接入点 ................................. 67 使用WPS功能注册接入点 ............................ 67 使用WPS PIN方法注册接入点 ........................ 68 手动注册接入点 ................................... 69 更改设备名称 ..................................... 70 配置有线LAN ............................................... 71 使用流媒体功能(流媒体) .................................... 72 流媒体格式 ....................................... 72 配置流媒体（预设注册） ........................... 72 流媒体分发 ....................................... 72 使用USTREAM进行流媒体动画 ................................. 74 配置USTREAM验证 .................................. 74 使用菜单 ......................................... 74 开始 USTREAM ..................................... 74 停止 USTREAM ..................................... 76 使用FTP传输功能 ........................................... 76 注册FTP服务器 .................................... 76 选择FTP服务器 .................................... 77 使用FTP传输 ...................................... 77 检查FTP传输结果 .................................. 78 导入根证书 ................................................ 78 重置网络设置 .............................................. 79 编辑保护动画（保护） .......................................... 80 分割动画 .................................................. 80 删除动画 .................................................. 81 格式化存储卡 .............................................. 82 6

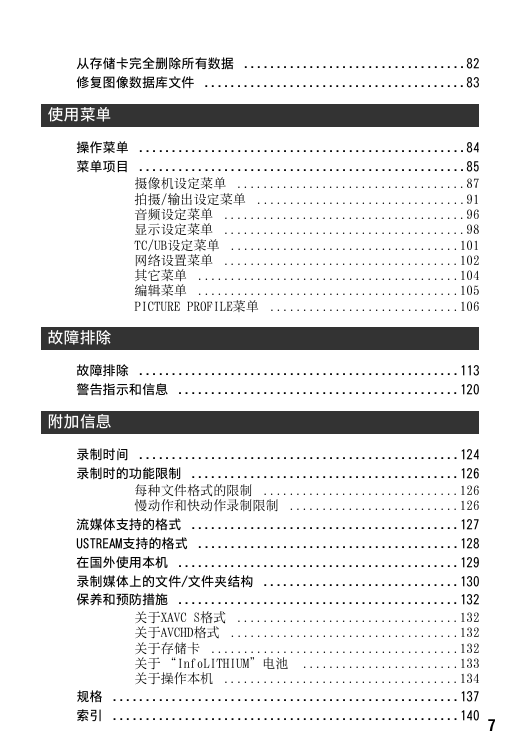

从存储卡完全删除所有数据 ..................................82 修复图像数据库文件 ........................................83 使用菜单操作菜单 ..................................................84 菜单项目 ..................................................85 摄像机设定菜单 ...................................87 拍摄/输出设定菜单 ................................91 音频设定菜单 .....................................96 显示设定菜单 .....................................98 TC/UB设定菜单 ...................................101 网络设置菜单 ....................................102 其它菜单 ........................................104 编辑菜单 ........................................105 PICTURE PROFILE菜单 .............................106 故障排除故障排除 .................................................113 警告指示和信息 ...........................................120 附加信息录制时间 .................................................124 录制时的功能限制 .........................................126 每种文件格式的限制 ..............................126 慢动作和快动作录制限制 ..........................126 流媒体支持的格式 .........................................127 USTREAM支持的格式 ........................................128 在国外使用本机 ...........................................129 录制媒体上的文件/文件夹结构 ..............................130 保养和预防措施 ...........................................132 关于XAVC S格式 ..................................132 关于AVCHD格式 ...................................132 关于存储卡 ......................................132 关于 “InfoLITHIUM”电池 ........................133 关于操作本机 ....................................134 规格 .....................................................137 索引 .....................................................140 7

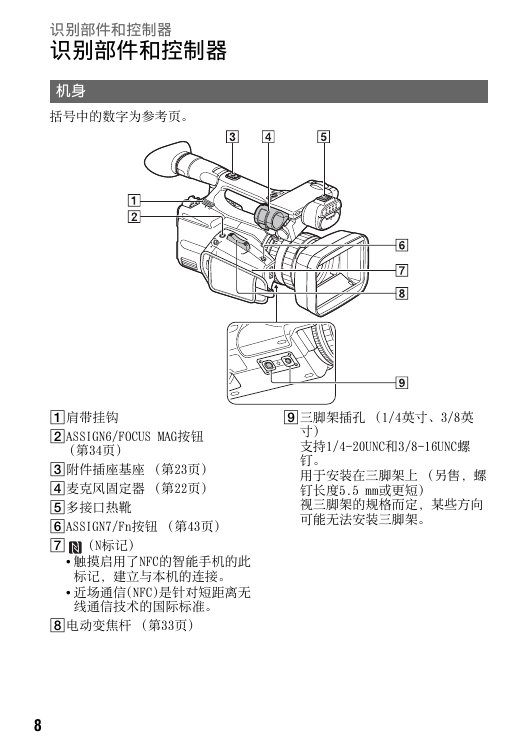

识别部件和控制器识别部件和控制器机身括号中的数字为参考页。 I三脚架插孔（1/4英寸、3/8英寸）支持1/4-20UNC和3/8-16UNC螺钉。用于安装在三脚架上（另售，螺钉长度5.5 mm或更短）视三脚架的规格而定，某些方向可能无法安装三脚架。 A肩带挂钩 BASSIGN6/FOCUS MAG按钮（第34页） C附件插座基座（第23页） D麦克风固定器（第22页） E多接口热靴 FASSIGN7/Fn按钮（第43页） G （N标记）触摸启用了NFC的智能手机的此标记，建立与本机的连接。近场通信(NFC)是针对短距离无线通信技术的国际标准。 H电动变焦杆（第33页） 8
