2016 年云南昆明理工大学电子技术考研真题 A 卷 一、单选题(共 10 小题,每题 3 分,共 30 分) 1、一基本共射放大电路如图所示,已知 VCC=12V,Rb=1.2MΩ,Rc=2.7kΩ,晶体管的β=120, 且已测得 rbe=2.7kΩ。若输入正弦电压 ui 有效值为 27mV,则用示波器观察到的输出电压 uo 的波形是下面哪种( )。 A、正弦波 B、顶部削平的失真正弦波 C、底部削平的失真正弦波 2、为了输出稳定电压,提高输入电阻,放大电路应该引入下列哪种类型的负反馈( )。 A、电压串联 B、电压并联 C、电流串联 D、电流并联 3、与逐次渐进 A/D 比较,双积分 A/D 有下面哪种特点( )。 A、转换速度快,抗干扰能力强 B、转换速度慢,抗干扰能力差 C、转换速度慢,但抗干扰能力强 4、一个具有 13 位地址输入和 8 位 I/O 端的存储器,其存储容量为( )。 A、13K×8 B、8K×8 C、13×8 K D、8K×8K 5、集成运算放大器输入级采用差动放大电路的主要目地应为( )。 A、稳定放大倍数 B、提高输入电阻 C、克服零漂 D、扩宽频带 6、用 21 个与非门组成的环形多谐振荡器如图所示,设每个门的平均传输时间 tpd=20nS,设 电路可以正常振荡,则 uo 振荡周期 T 为( )。 A、840nS B、420nS C、210nS 7、如图所示的理想运放电路,已知 R1=1kΩ,R2=R4=R5=10kΩ,电源电压为 15V,ui=1V,uo 应为( )。 A、20V B、15V C、10V D、5V

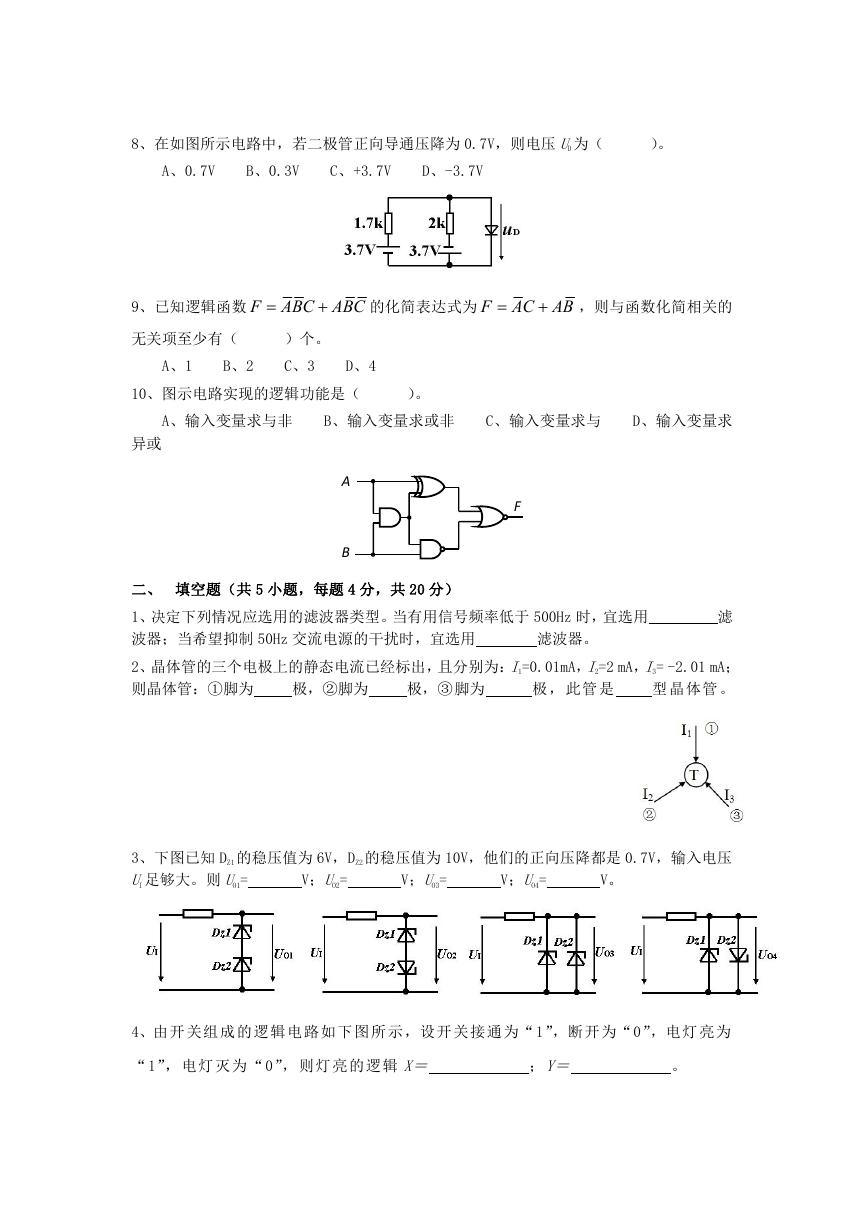

8、在如图所示电路中,若二极管正向导通压降为 0.7V,则电压 UD 为( )。 A、0.7V B、0.3V C、+3.7V D、-3.7V 9、已知逻辑函数 F ABC ABC   的化简表达式为 F AC AB   ,则与函数化简相关的 无关项至少有( )个。 A、1 B、2 C、3 D、4 10、图示电路实现的逻辑功能是( )。 A、输入变量求与非 B、输入变量求或非 C、输入变量求与 D、输入变量求 异或 A B F 二、 填空题(共 5 小题,每题 4 分,共 20 分) 1、决定下列情况应选用的滤波器类型。当有用信号频率低于 500Hz 时,宜选用 波器;当希望抑制 50Hz 交流电源的干扰时,宜选用 滤波器。 滤 2、晶体管的三个电极上的静态电流已经标出,且分别为:I1=0.01mA,I2=2 mA,I3= -2.01 mA; 则晶体管:①脚为 型 晶 体管 。 极 , 此管 是 极,③ 脚为 极,②脚为 3、下图已知 DZ1 的稳压值为 6V,DZ2 的稳压值为 10V,他们的正向压降都是 0.7V,输入电压 UI 足够大。则 UO1= V;UO2= V;UO4= V;UO3= V。 4、由 开 关组 成 的 逻 辑 电路 如 下 图 所 示,设 开 关接 通 为“ 1”,断 开 为“0”,电 灯 亮为 “ 1”, 电 灯灭 为 “ 0”, 则 灯亮 的 逻 辑 X= ;Y= 。

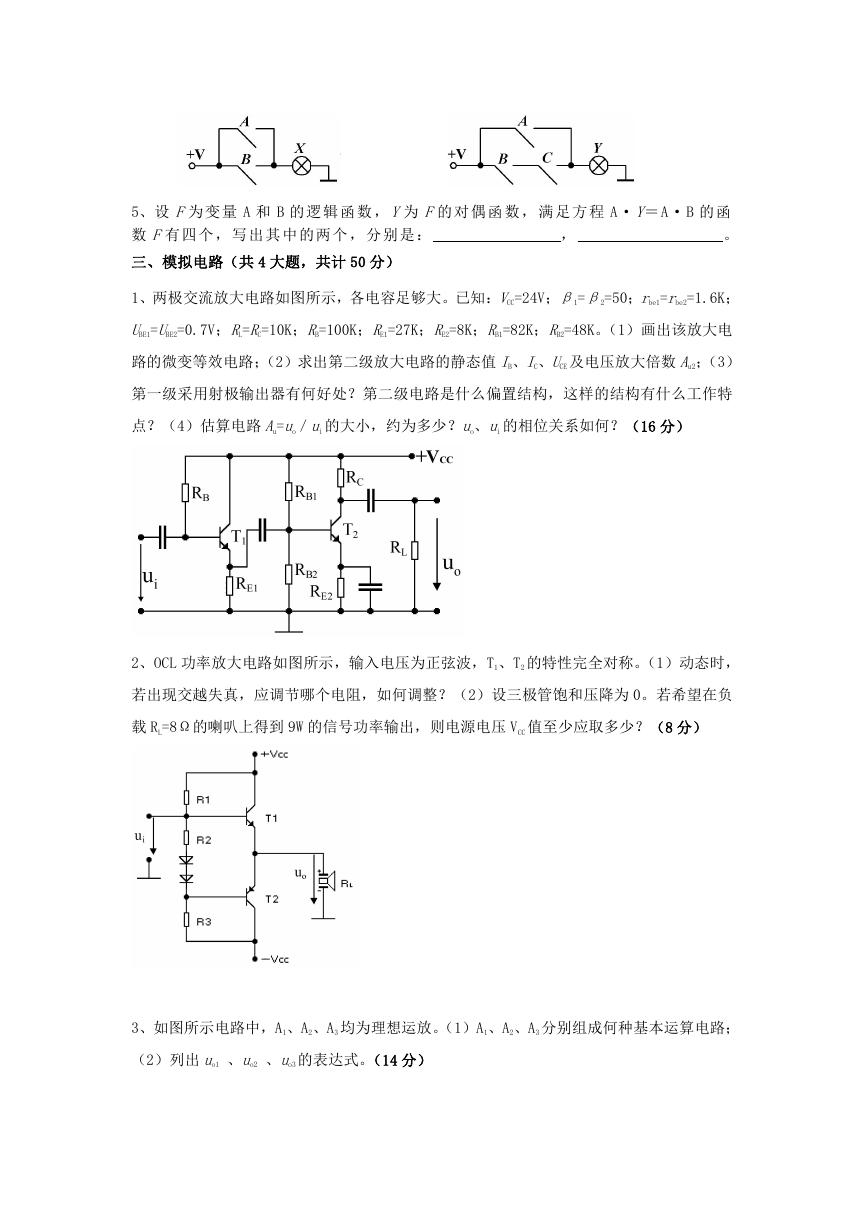

5、设 F为 变 量 A 和 B 的 逻 辑 函 数 ,Y为 F的 对 偶 函 数 , 满 足 方 程 A·Y= A· B 的 函 数 F有 四 个, 写 出 其 中 的两 个 , 分 别 是: 。 , 三、模拟电路(共 4 大题,共计 50 分) 1、两极交流放大电路如图所示,各电容足够大。已知:VCC=24V;β1=β2=50;rbe1=rbe2=1.6K; UBE1=UBE2=0.7V;RL=RC=10K;RB=100K;RE1=27K;RE2=8K;RB1=82K;RB2=48K。(1)画出该放大电 路的微变等效电路;(2)求出第二级放大电路的静态值 IB、IC、UCE 及电压放大倍数 Au2;(3) 第一级采用射极输出器有何好处?第二级电路是什么偏置结构,这样的结构有什么工作特 点?(4)估算电路 Au=uo/ui 的大小,约为多少?uo、ui 的相位关系如何?(16 分) 2、OCL 功率放大电路如图所示,输入电压为正弦波,T1、T2 的特性完全对称。(1)动态时, 若出现交越失真,应调节哪个电阻,如何调整?(2)设三极管饱和压降为 0。若希望在负 载 RL=8Ω的喇叭上得到 9W 的信号功率输出,则电源电压 VCC 值至少应取多少?(8 分) 3、如图所示电路中,A1、A2、A3 均为理想运放。(1)A1、A2、A3 分别组成何种基本运算电路; (2)列出 uo1 、uo2 、uo3 的表达式。(14 分)

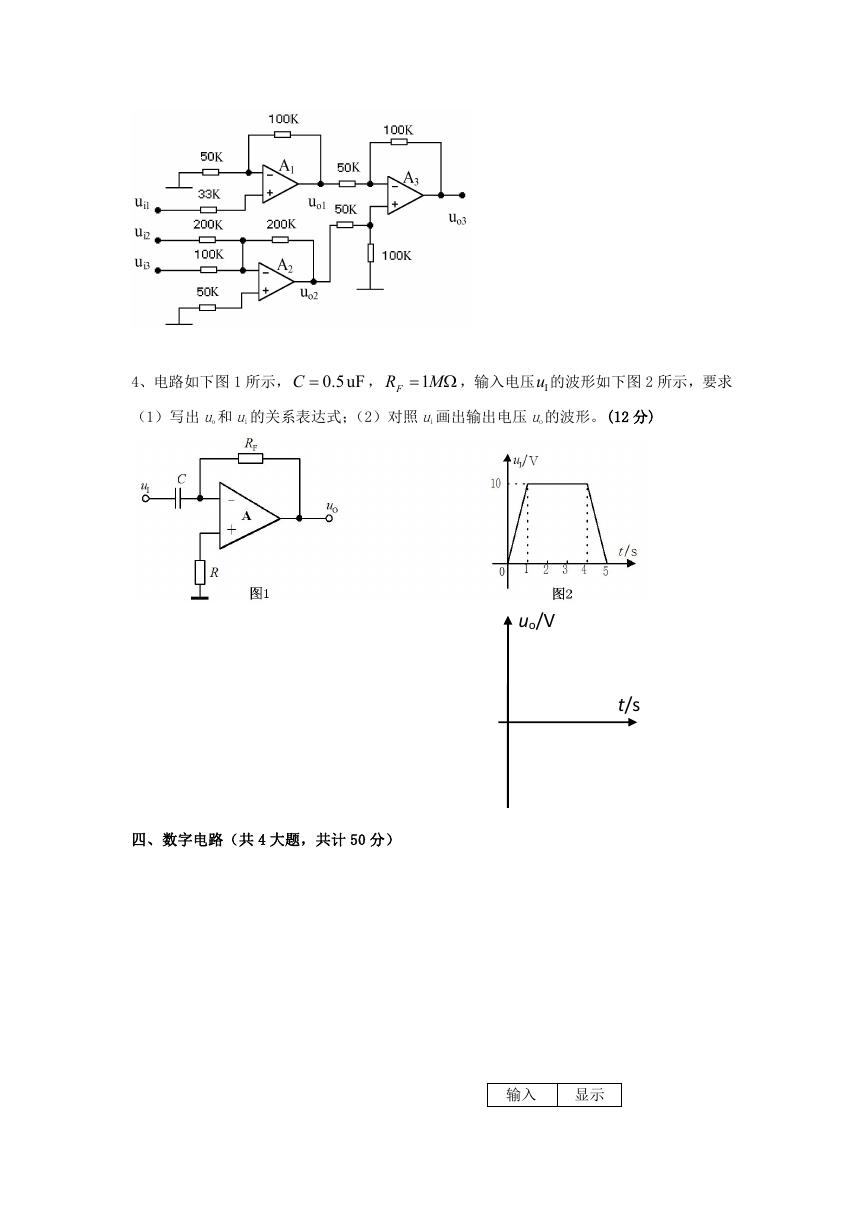

4、电路如下图 1 所示, C  0.5uF , RF 1 ,输入电压uI 的波形如下图 2 所示,要求  M (1)写出 uo 和 ui 的关系表达式;(2)对照 ui 画出输出电压 uo 的波形。(12 分) 四、数字电路(共 4 大题,共计 50 分) uo/V t/s 输入 显示

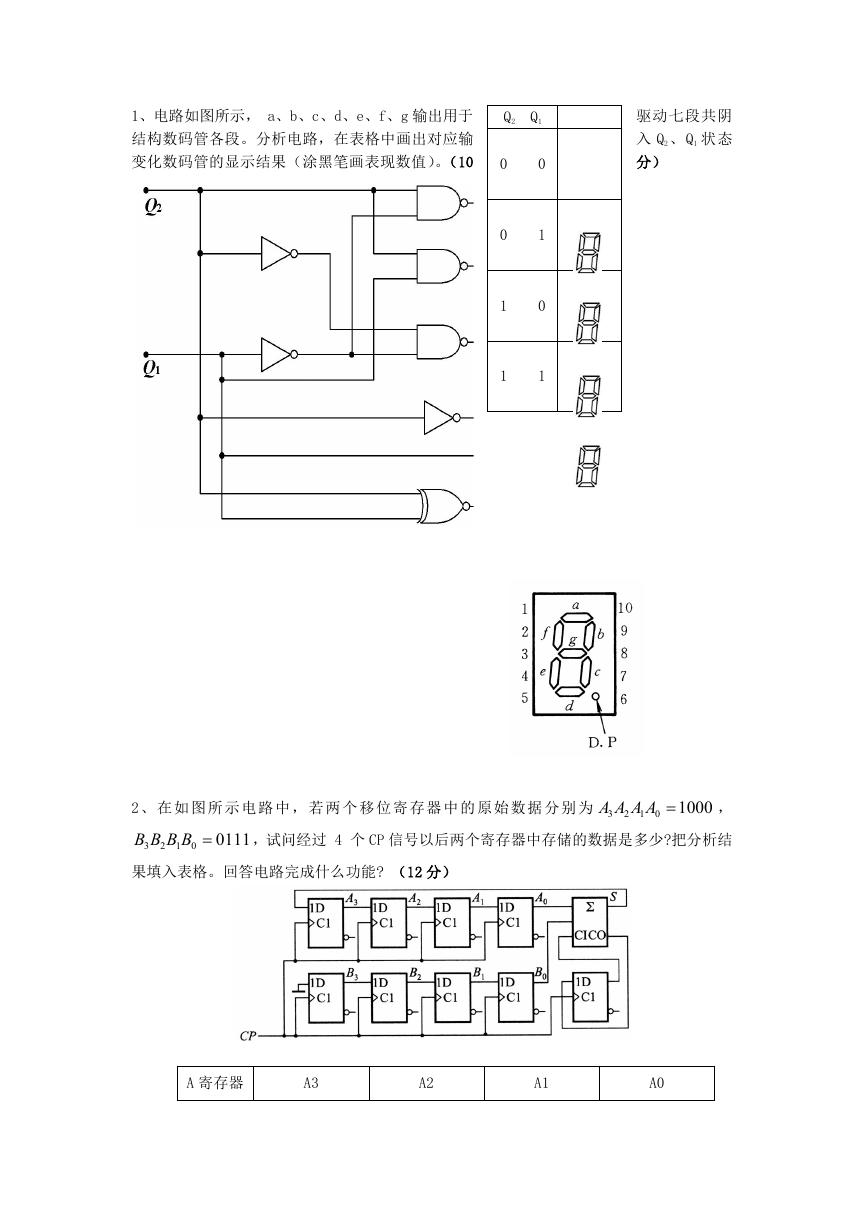

1、电路如图所示, a、b、c、d、e、f、g 输出用于 结构数码管各段。分析电路,在表格中画出对应输 变化数码管的显示结果(涂黑笔画表现数值)。(10 驱动七段共阴 入 Q2、Q1 状态 分) Q2 Q1 0 0 1 1 0 1 0 1 2、 在 如 图 所 示 电 路 中 , 若 两 个 移 位 寄 存 器 中 的 原 始 数 据 分 别 为 3 B B B B  3 ,试问经过 4 个 CP 信号以后两个寄存器中存储的数据是多少?把分析结 0111 A A A A  1000 , 2 1 0 2 1 0 果填入表格。回答电路完成什么功能? (12 分) A 寄存器 A3 A2 A1 A0

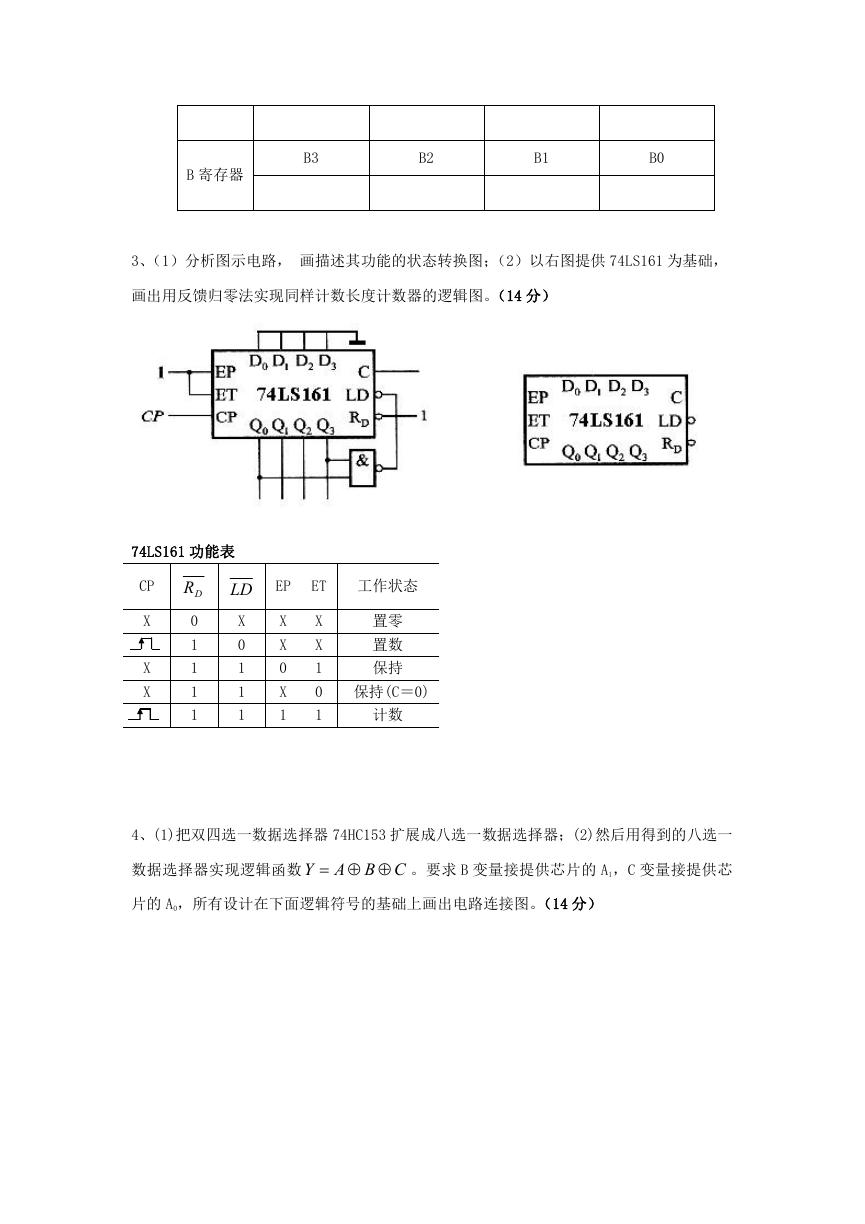

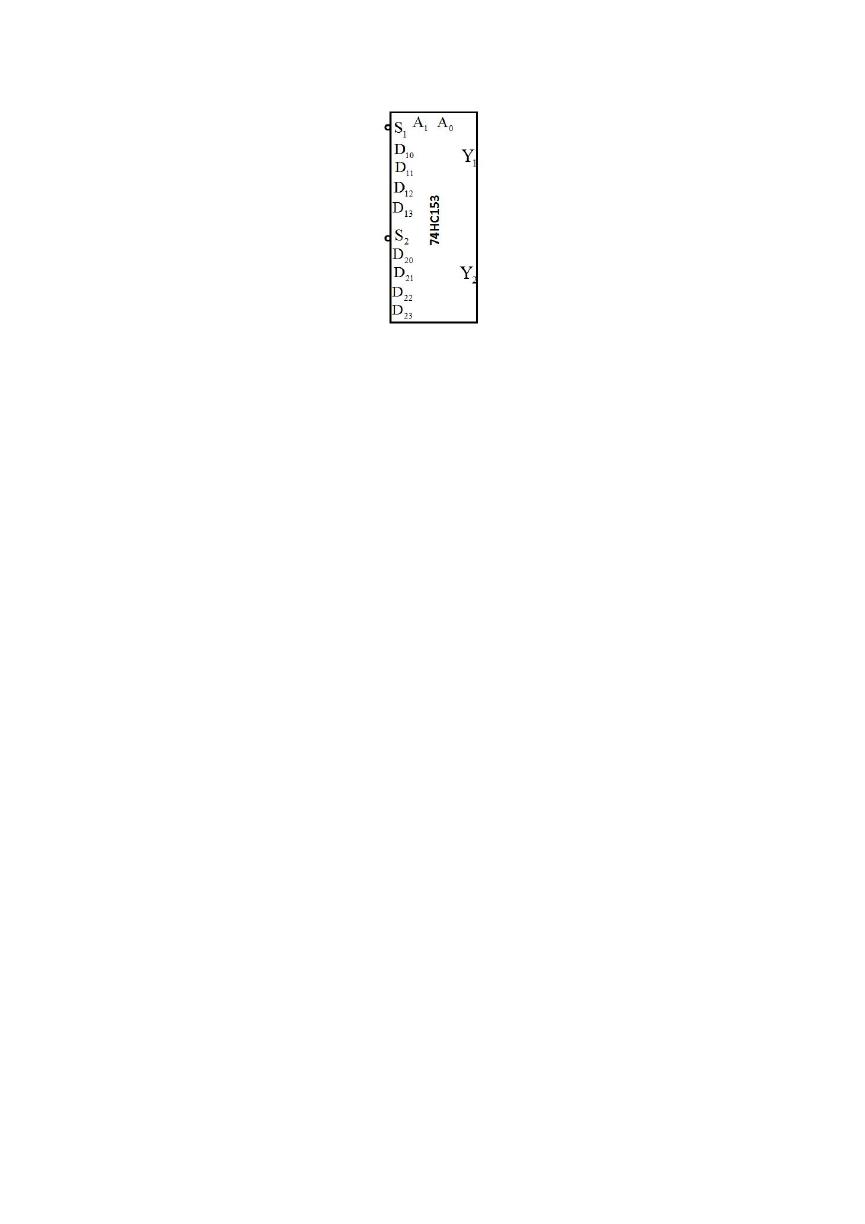

B 寄存器 B3 B2 B1 B0 3、(1)分析图示电路, 画描述其功能的状态转换图;(2)以右图提供 74LS161 为基础, 画出用反馈归零法实现同样计数长度计数器的逻辑图。(14 分) 74LS161 功能表 CP DR LD EP ET 工作状态 X X X 0 1 1 1 1 X 0 1 1 1 X X 0 X 1 X X 1 0 1 置零 置数 保持 保持(C=0) 计数 4、(1)把双四选一数据选择器 74HC153 扩展成八选一数据选择器;(2)然后用得到的八选一 数据选择器实现逻辑函数Y    。要求 B 变量接提供芯片的 A1,C 变量接提供芯 A B C 片的 A0,所有设计在下面逻辑符号的基础上画出电路连接图。(14 分)
