DC P500 数码相机
用户手册
欢迎
版权
版权所有 2005 明基电通信息技术有限公司。保留所有权利。未经本公司事先书面许可,
不得以任何形式和电子、机械、磁学、光学、化学、手册以及其它任何方式复制、传播、
转录本出版物的任何部分,也不得将任何部分存储到检索系统中或翻译成任何语言或计算
机语言。
免责声明
明基电通信息技术有限公司对于本文档的内容不提供任何明示或隐含的陈述或担保,特别
是对于适销性和针对特定目的的适用性不提供任何担保。另外,明基电通信息技术有限公
司保留修订本出版物和随时修改本文档内容而不需要通知任何人的权利。
保管相机
• 不要在下列环境范围条件下使用相机:温度低于 0ºC 或高于 40ºC。
• 不要在下列环境条件下使用或存放相机:
- 直接阳光照射
- 高且多尘的地方
- 靠近空调、电热器或其它热源的地方
- 在阳光直接照射的封闭汽车内
- 不稳定的位置
• 如果相机潮湿,应尽快用干布擦拭。
• 盐或海水可能导致相机严重损坏。
• 不要使用酒精等有机溶剂清洁相机。
• 如果镜头或取景器脏了,应使用镜头刷或软布清洁镜头。不要用手指触摸镜头。
• 为防止触电,不要尝试自行拆卸或修理相机。
• 水可能会导致火灾或电击,因此应将相机存放在干燥的地方。
• 当正在下雨或下雪时,不要在户外使用相机。
• 不要在水中或靠近水的地方使用相机。
• 如果异物或水进入相机,应立即关闭电源,并取出电池和断开电源适配器。取出异物或
擦干水,然后将相机送到维修中心进行检修。
• 将数据尽快转移到计算机以避免丢失图像或视频剪辑。
BenQ DC 5530 User’s Manual
目录
1. 熟悉 DC P500 ....................................................................... 1
1.1 检查包装中的物品........................................................ 1
1.2 DC P500 组件................................................................ 1
1.2.1 前部视图 ............................................................ 1
1.2.2 后部视图 ............................................................ 2
1.2.3 LED 指示灯......................................................... 2
2. 准备使用 DC P500............................................................... 3
2.1 安装电池 ....................................................................... 3
2.2 电池充电 ....................................................................... 3
2.3 插入和取出 SD 存储卡 ................................................. 4
2.4 设置日期和时间............................................................ 4
3. 使用 DC P500 ....................................................................... 5
3.1 拍摄模式 ....................................................................... 5
3.1.1 开始捕获图像 ..................................................... 5
3.1.2 拍摄模式 LCD 显示屏信息 ................................... 6
3.1.3 更改相机设置 ..................................................... 7
3.1.4 设置拍摄模式 ..................................................... 7
3.1.5 使用闪光 ............................................................ 8
3.1.6 使用自拍 ............................................................ 9
3.1.7 使用光学变焦 ..................................................... 9
3.1.8 使用数码变焦 ................................................... 10
3.1.9 改变焦距 .......................................................... 10
3.1.10 调整曝光值....................................................... 10
3.1.11 拍照模式菜单设置............................................. 10
3.1.11.1拍照模式菜单............................................. 10
3.1.11.2使用间隔拍摄............................................. 12
3.2 影片模式 ..................................................................... 13
3.2.1 影片模式 LCD 显示屏信息 ................................. 13
iii
文
中
体
简
BenQ DC 5530 User’s Manual
3.2.2 影片模式菜单设置............................................. 13
3.2.2.1 影片模式菜单............................................. 13
3.2.3 定时录制 .......................................................... 15
3.3 播放模式 ..................................................................... 15
3.3.1 播放模式 LCD 显示屏信息 (图像)................... 15
3.3.2 查看图像 .......................................................... 16
3.3.2.1 放大图像.................................................... 16
3.3.2.2 缩略图显示 (索引播放)............................ 16
3.3.2.3 语音记事.................................................... 16
3.3.3 删除文件 .......................................................... 17
3.3.4 播放模式菜单设置............................................. 17
3.3.4.1 播放模式菜单............................................. 17
3.3.5 播放模式 LCD 显示屏信息 (视频)................... 19
3.3.6 播放视频剪辑 ................................................... 19
3.4 设置模式 ..................................................................... 20
3.4.1 设置模式菜单 ................................................... 20
4. 与 PC 相关的功能 ............................................................. 23
4.1 附带软件 ..................................................................... 23
4.2 USB 模式..................................................................... 24
4.3 PictBridge 模式............................................................ 24
5. 故障排除............................................................................. 25
6. 规格 ..................................................................................... 27
7. 服务信息............................................................................. 28
简
体
中
文
iv
BenQ DC 5530”Ъßþ÷ð·
1 熟悉 DC P500
1.1 检查包装中的物品
打开包装盒并检查下列物品是否齐全。
用户手册
1.
2. DC P500 数码相机
3. USB 连接线
4. 锂离子电池
5. 腕带
6. DC P500 软件光盘
7. 转接头
8. 电源适配器
9.
AV 线
文
中
体
简
如果任何物品缺失或损坏,请与经销商联系。妥善保管包装材料,以备将来需要送
修时使用。
1.2 DC P500 组件
1.2.1 前部视图
快门按钮
1.
2. 状态 LED
3. 电源按钮
4. 内置闪光灯
5. 自拍 LED
6. 扬声器
7. 镜头 / 镜头盖
8. 三角架底座
9. 麦克风
熟悉 DC P500
1
BenQ DC 5530”Ъßþ÷ð·
1.2.2 后部视图
LCD 显示屏
1.
2. 立即播放按钮
3. 立即录制按钮
4. 腕带孔眼
5. 导航器 -- 四向按钮和 OK (确
定)按钮
6. 转接头端子
7. MENU (菜单)按钮
8. DISP (显示)按钮
简
体
中
文
• 利用立即录制按钮,您可以打开相机电源并方便地依次进入拍照模式 / 影片模式,而无需按 [
按钮。要激活此特殊功能,请参见第 20 页的 “设置模式菜单”中的表。
• 利用立即播放按钮,您可以打开相机电源并方便地进入播放模式,而无需按 [
此特殊功能,请参见第 20 页的 “设置模式菜单”中的表。
] 按钮。要激活
]
1.2.3 LED 指示灯
指示灯
状态 LED
自拍 LED
转换器 LED
状态
稳定绿色
说明
• DC P500 已开机并且可以使用了。
• 正在进行 USB 连接。
• DC P500 处于省电模式。
闪烁绿色
• DC P500 正在处理或存取数据。
闪烁橘黄色
• 有错误或警告信息。
闪烁绿色
稳定红色
稳定绿色
• 激活了自拍或间隔拍摄功能。
• DC P500 正在充电。
• 充电过程已结束。
• 本数码相机上的 LCD 采用复杂的工艺技术制造,但显示屏上仍然可能存在一些亮点或显示不正常
的颜色。这是正常现象,并不意味着显示屏有故障,也不影响您使用本相机所拍得之照片。
2
熟悉 DC P500
BenQ DC 5530”Ъßþ÷ð·
2 准备使用 DC P500
2.1 安装电池
我们强烈建议您在本相机中只使用指定的锂离子充
电电池。在装入或取出电池之前,请确保关闭相机
的电源。
装入电池:
1. 打开电池 /SD 存储卡仓盖 (A)。
2. 按照如图 (B) 所示的正确方向装入电池。
3. 按照箭头所示的方向 (C) 移动电池锁定杆以固
定电池。
4. 关闭电池 /SD 存储卡仓盖 (D)。
取出电池:
1. 打开电池 /SD 存储卡仓盖。
2. 松开电池锁定杆。
3. 电池弹出一部分后,轻轻地将其完全拉出。
2.2 电池充电
A
B
C
D
电池电量状态会影响 DC P500 的性能。为充分发挥
电池性能和延长使用时间,建议您至少执行一次完全充
放电过程:使用交流电源适配器对电池完全充电,然后
通过正常使用完全放电。在装入电池之前,确保关闭相
机的电源。
1. 将转换器插入相机上的转换器插口,如图所示。
2. 将交流电源适配器的一端连接到转换器上的 DC IN
插口。
3. 将交流电源适配器的另一端连接到墙壁电源插座。
文
中
体
简
充电时间长度与周围环境温度和电池状态有关。
内。在取出电池之前,请务必关闭相机的电源。
• DC P500 必须使用指定的交流电源适配器。因使用不正确的适配器而导致的损坏不在保修范围
• 充电或使用时,电池可能会变热。这是正常现象,并非工作异常。
• 在寒冷环境下使用相机时,将它和电池放在衣袋中或其它温暖环境中,使其保持正常温度。
• 您也可以通过 USB 端口对电池充电,这在商务旅行期间非常方便。
准备使用 DC P500
3
简
体
中
文
BenQ DC 5530”Ъßþ÷ð·

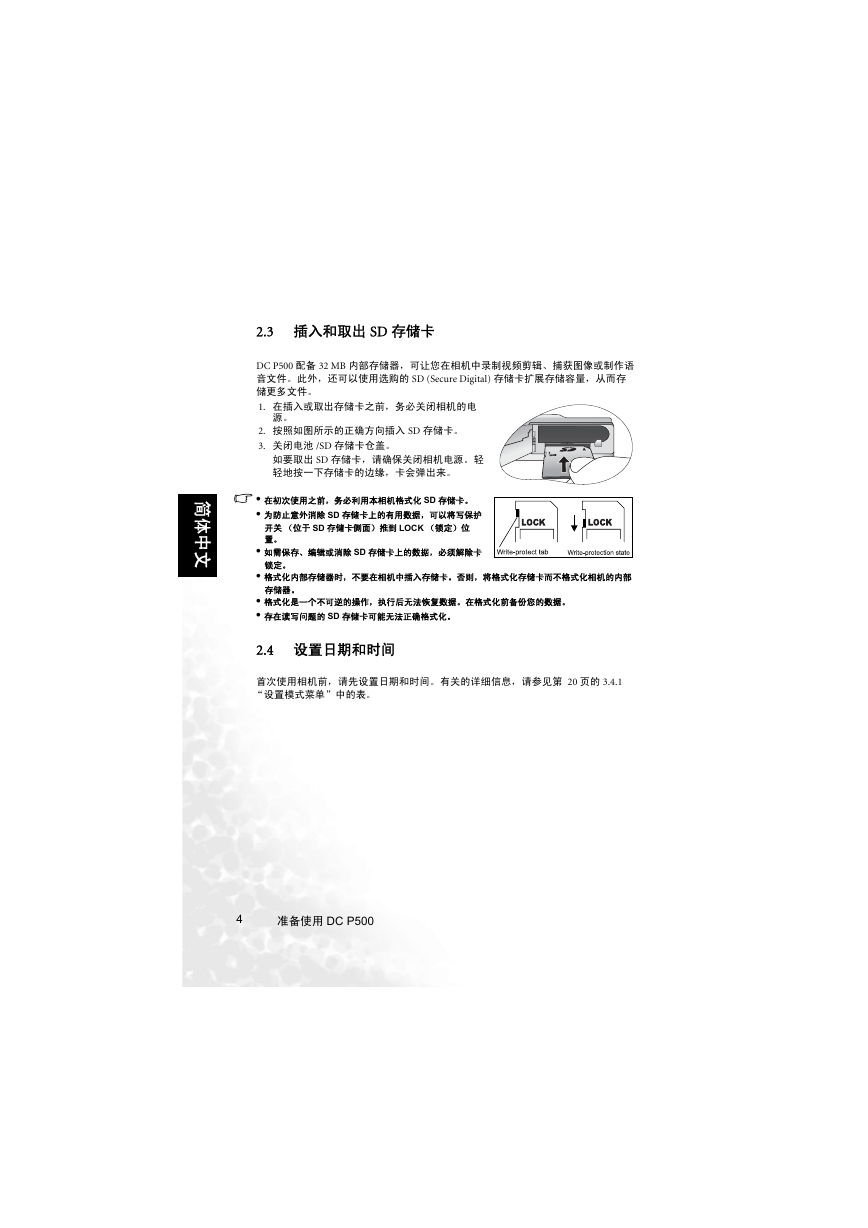

2.3 插入和取出 SD 存储卡
DC P500 配备 32 MB 内部存储器,可让您在相机中录制视频剪辑、捕获图像或制作语
音文件。此外,还可以使用选购的 SD (Secure Digital) 存储卡扩展存储容量,从而存
储更多文件。
1. 在插入或取出存储卡之前,务必关闭相机的电
源。
2. 按照如图所示的正确方向插入 SD 存储卡。
3. 关闭电池 /SD 存储卡仓盖。
如要取出 SD 存储卡,请确保关闭相机电源。轻
轻地按一下存储卡的边缘,卡会弹出来。
• 在初次使用之前,务必利用本相机格式化 SD 存储卡。
• 为防止意外消除 SD 存储卡上的有用数据,可以将写保护
开关 (位于 SD 存储卡侧面)推到 LOCK (锁定)位
置。
• 如需保存、编辑或消除 SD 存储卡上的数据,必须解除卡
• 格式化内部存储器时,不要在相机中插入存储卡。否则,将格式化存储卡而不格式化相机的内部
• 格式化是一个不可逆的操作,执行后无法恢复数据。在格式化前备份您的数据。
• 存在读写问题的 SD 存储卡可能无法正确格式化。
存储器。
锁定。
2.4 设置日期和时间
首次使用相机前,请先设置日期和时间。有关的详细信息,请参见第 20 页的 3.4.1
“设置模式菜单”中的表。
4
准备使用 DC P500
