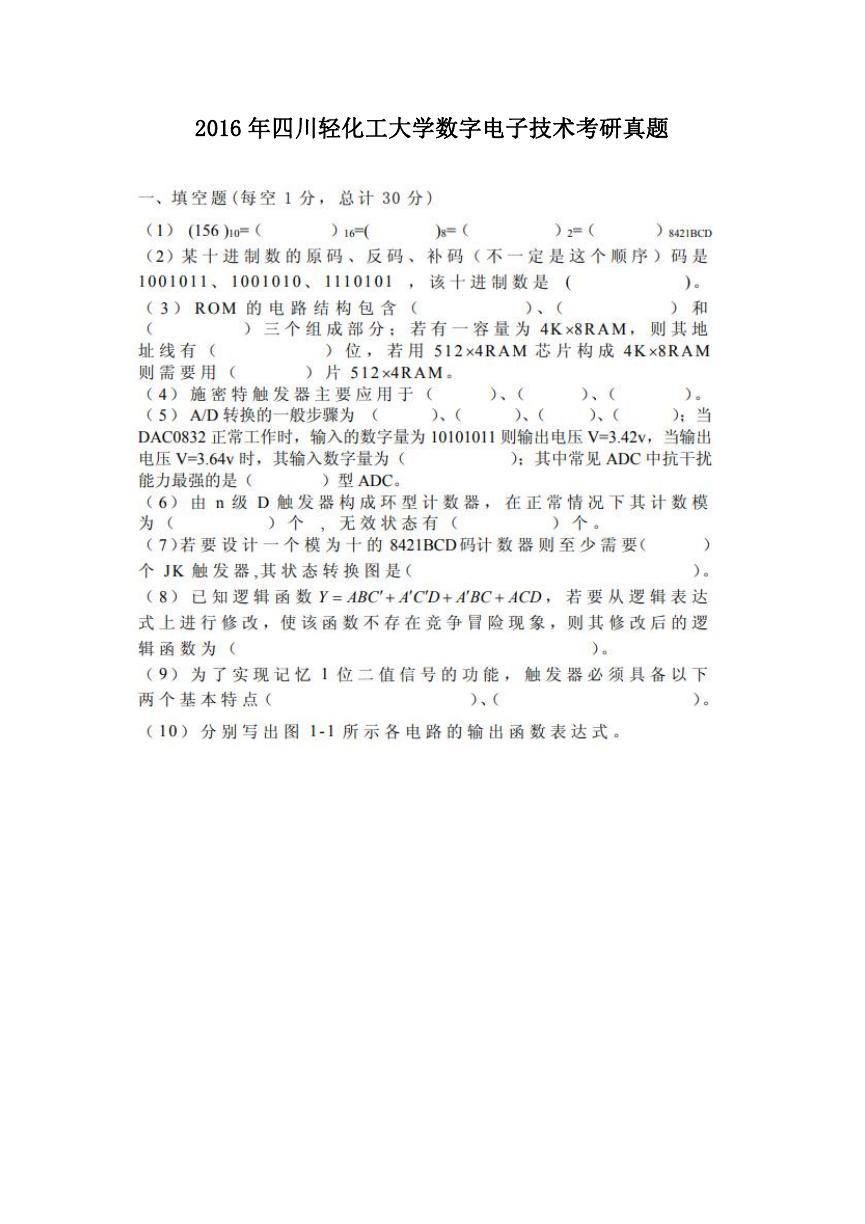

2016 年四川轻化工大学数字电子技术考研真题

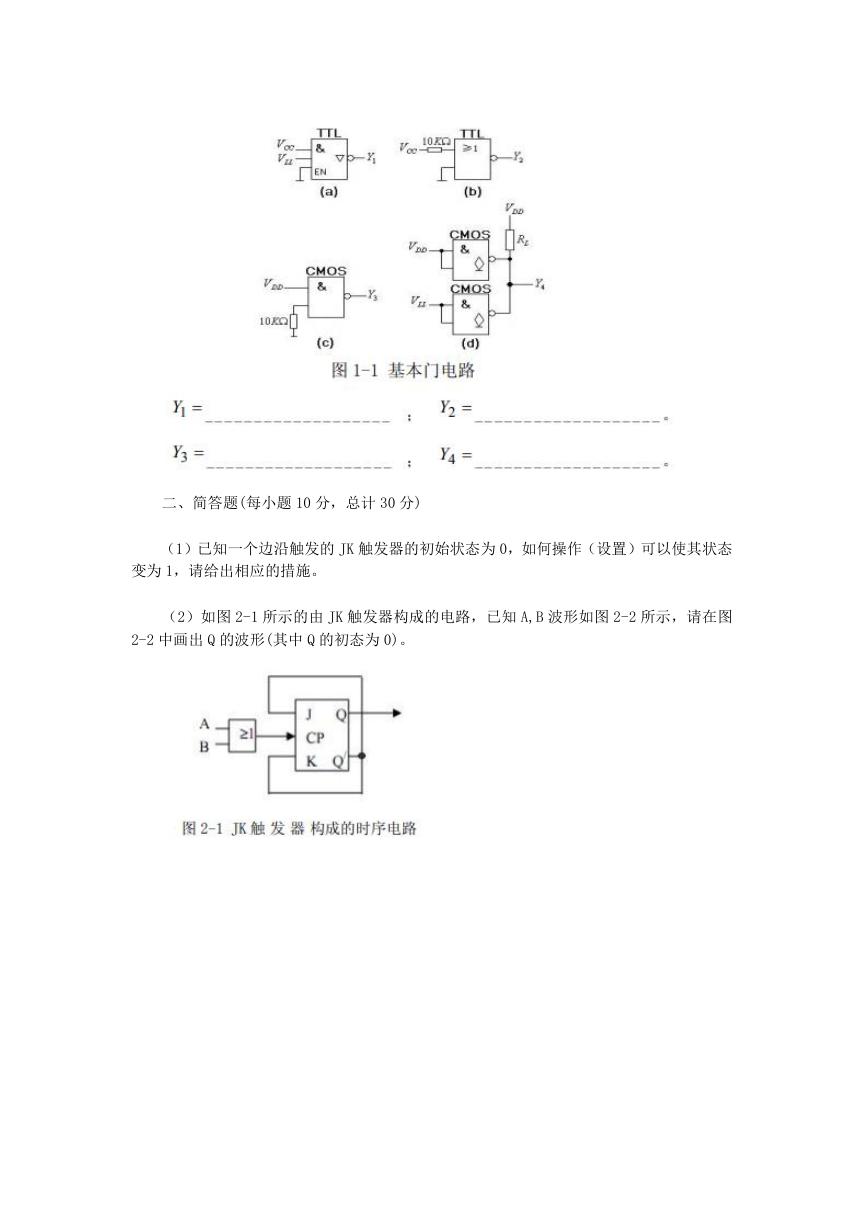

二、简答题(每小题 10 分,总计 30 分) (1)已知一个边沿触发的 JK 触发器的初始状态为 0,如何操作(设置)可以使其状态 变为 1,请给出相应的措施。 (2)如图 2-1 所示的由 JK 触发器构成的电路,已知 A,B 波形如图 2-2 所示,请在图 2-2 中画出 Q 的波形(其中 Q 的初态为 0)。

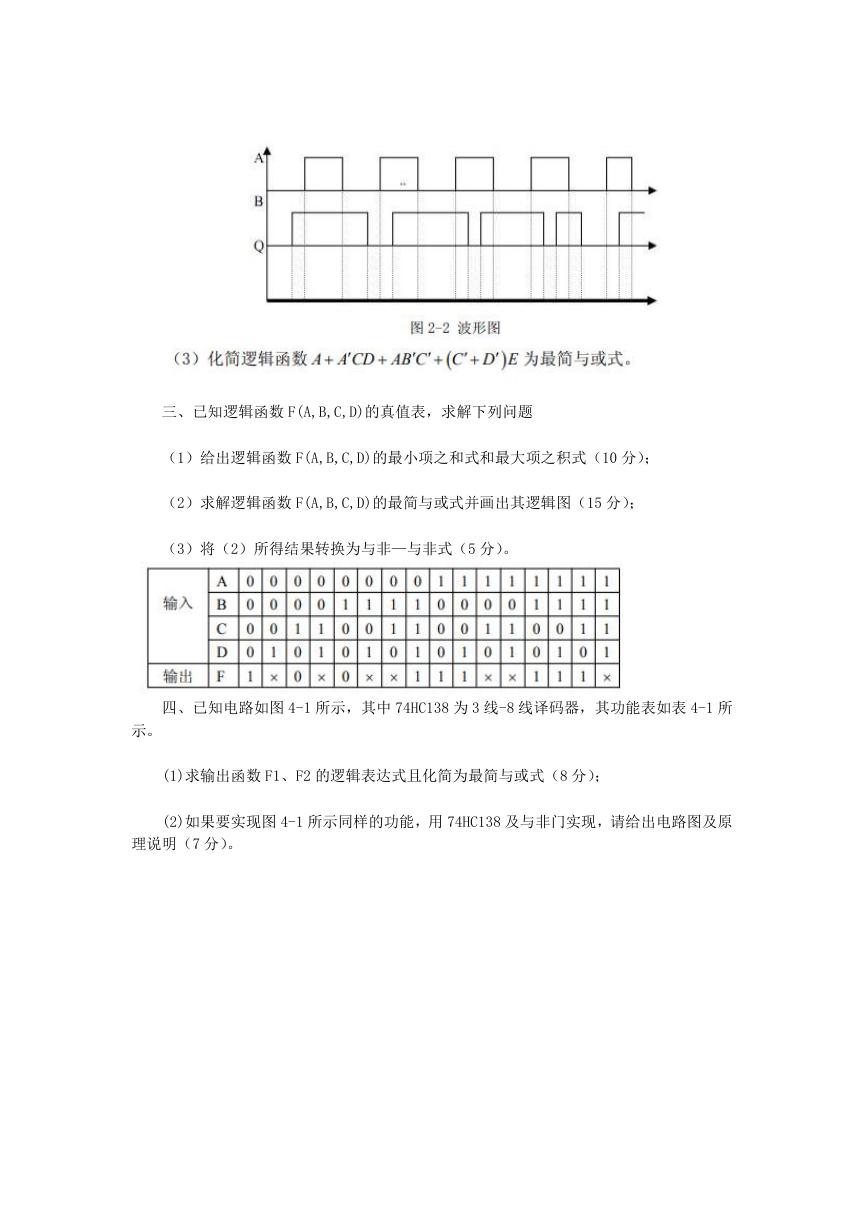

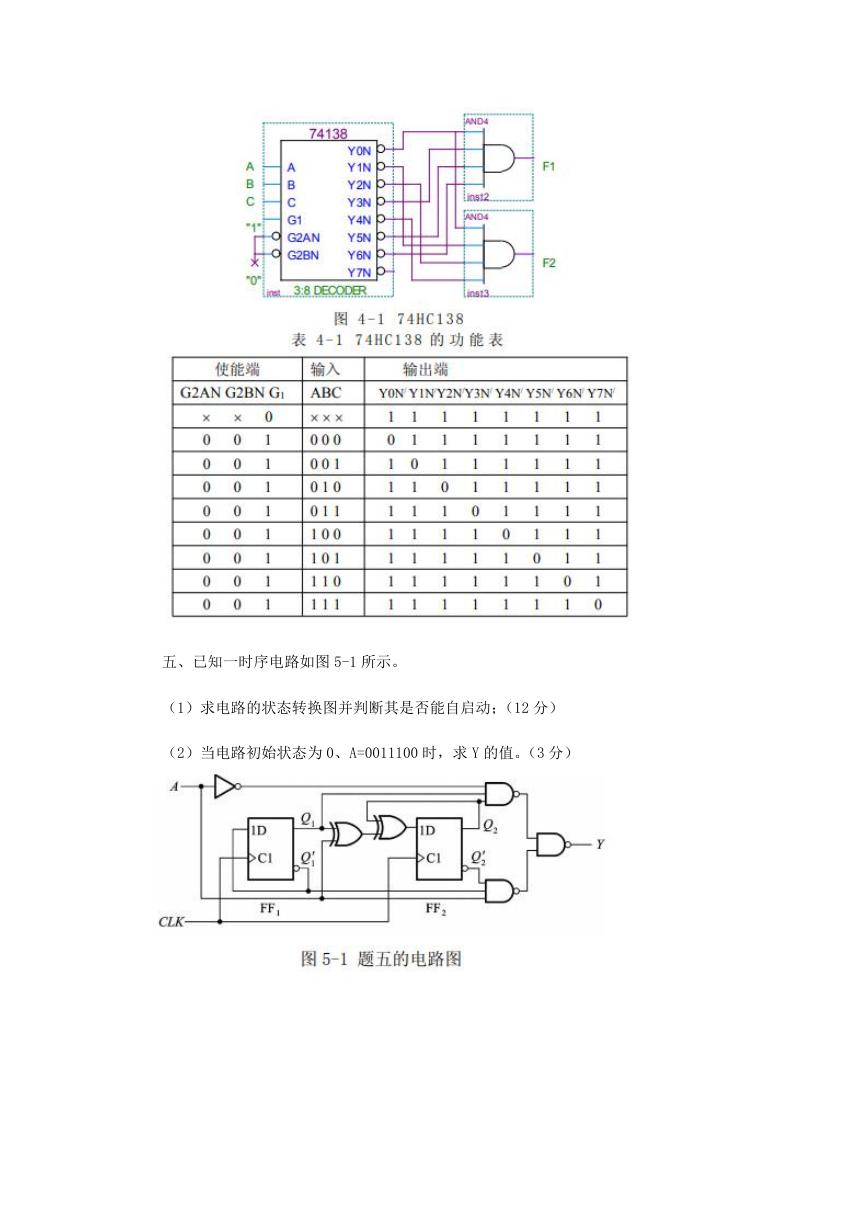

三、已知逻辑函数 F(A,B,C,D)的真值表,求解下列问题 (1)给出逻辑函数 F(A,B,C,D)的最小项之和式和最大项之积式(10 分); (2)求解逻辑函数 F(A,B,C,D)的最简与或式并画出其逻辑图(15 分); (3)将(2)所得结果转换为与非—与非式(5 分)。 四、已知电路如图 4-1 所示,其中 74HC138 为 3 线-8 线译码器,其功能表如表 4-1 所 示。 (1)求输出函数 F1、F2 的逻辑表达式且化简为最简与或式(8 分); (2)如果要实现图 4-1 所示同样的功能,用 74HC138 及与非门实现,请给出电路图及原 理说明(7 分)。
五、已知一时序电路如图 5-1 所示。 (1)求电路的状态转换图并判断其是否能自启动;(12 分) (2)当电路初始状态为 0、A=0011100 时,求 Y 的值。(3 分)

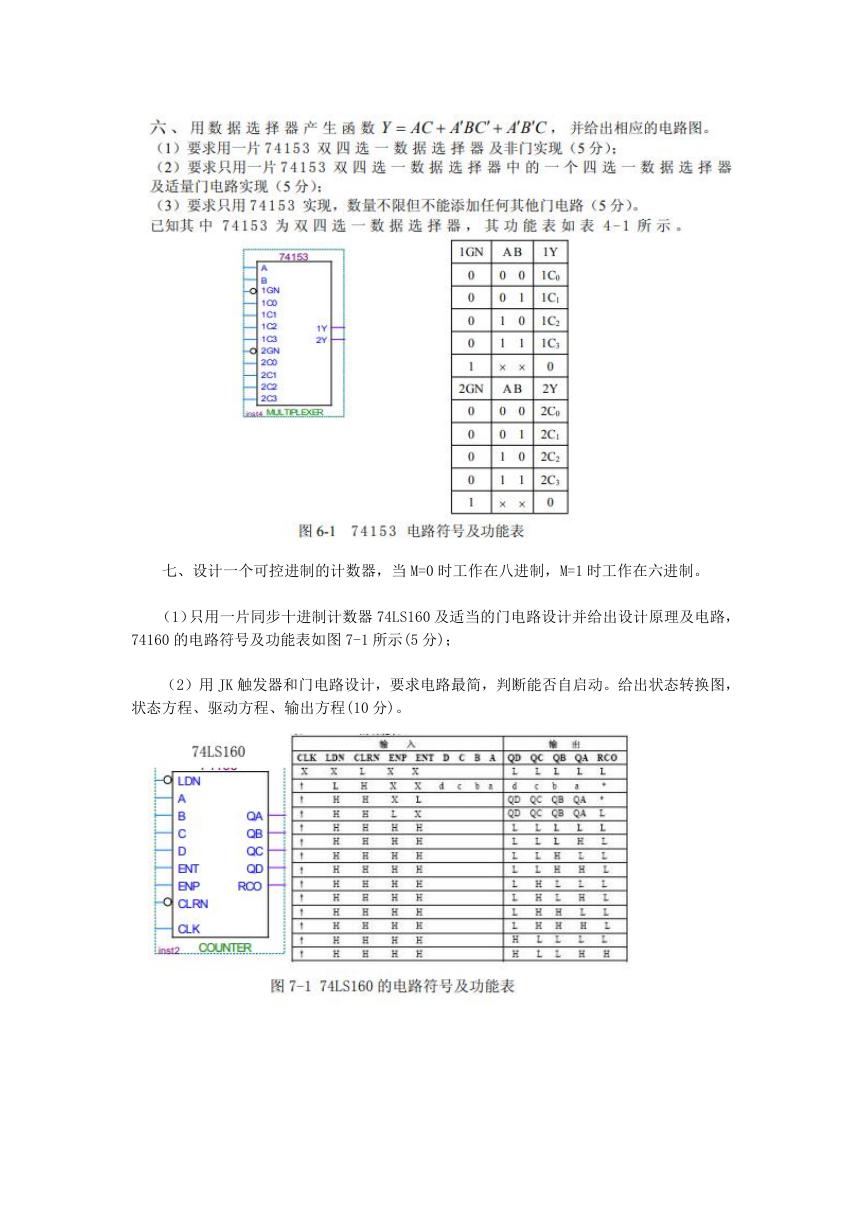

七、设计一个可控进制的计数器,当 M=0 时工作在八进制,M=1 时工作在六进制。 (1)只用一片同步十进制计数器 74LS160 及适当的门电路设计并给出设计原理及电路, 74160 的电路符号及功能表如图 7-1 所示(5 分); (2)用 JK 触发器和门电路设计,要求电路最简,判断能否自启动。给出状态转换图, 状态方程、驱动方程、输出方程(10 分)。
