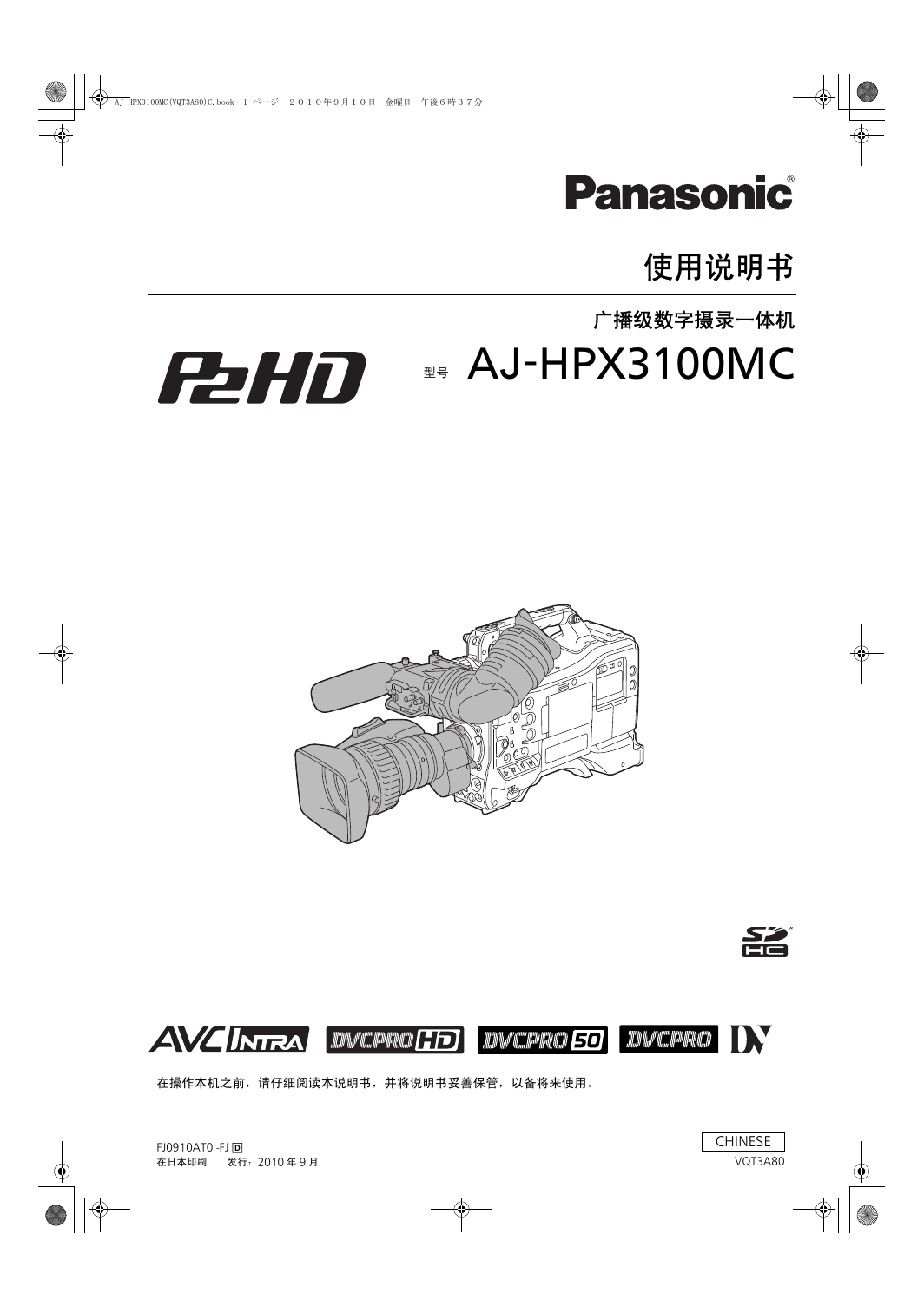

AJ-HPX3100MC(VQT3A80)C.book 1 ページ２０１０年９月１０日　金曜日　午後６時３７分使用说明书广播级数字摄录一体机型号 AJ-HPX3100MC 在操作本机之前，请仔细阅读本说明书，并将说明书妥善保管，以备将来使用。 FJ0910AT0 -FJ @ 在日本印刷发行：2010 年 9 月 CHINESE VQT3A80

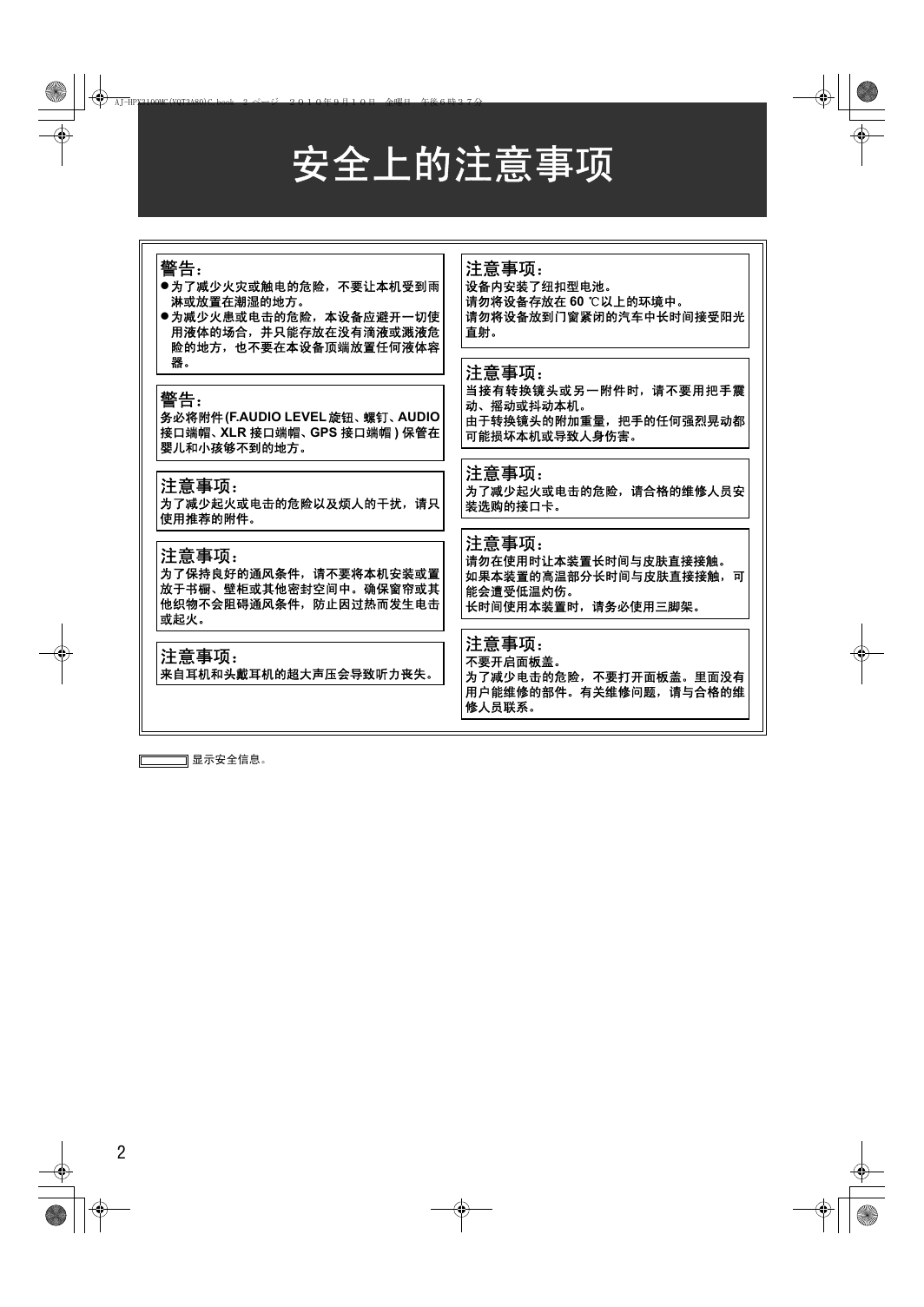

AJ-HPX3100MC(VQT3A80)C.book 2 ページ２０１０年９月１０日　金曜日　午後６時３７分安全上的注意事项警告：为了减少火灾或触电的危险，不要让本机受到雨淋或放置在潮湿的地方。为减少火患或电击的危险，本设备应避开一切使用液体的场合，并只能存放在没有滴液或溅液危险的地方，也不要在本设备顶端放置任何液体容器。警告：务必将附件(F.AUDIO LEVEL 旋钮、螺钉、AUDIO 接口端帽、XLR 接口端帽、GPS 接口端帽 ) 保管在婴儿和小孩够不到的地方。注意事项：为了减少起火或电击的危险以及烦人的干扰，请只使用推荐的附件。注意事项：为了保持良好的通风条件，请不要将本机安装或置放于书橱、壁柜或其他密封空间中。确保窗帘或其他织物不会阻碍通风条件，防止因过热而发生电击或起火。注意事项：来自耳机和头戴耳机的超大声压会导致听力丧失。注意事项：设备内安装了纽扣型电池。请勿将设备存放在 60 ℃以上的环境中。请勿将设备放到门窗紧闭的汽车中长时间接受阳光直射。注意事项：当接有转换镜头或另一附件时，请不要用把手震动、摇动或抖动本机。由于转换镜头的附加重量，把手的任何强烈晃动都可能损坏本机或导致人身伤害。注意事项：为了减少起火或电击的危险，请合格的维修人员安装选购的接口卡。注意事项：请勿在使用时让本装置长时间与皮肤直接接触。如果本装置的高温部分长时间与皮肤直接接触，可能会遭受低温灼伤。长时间使用本装置时，请务必使用三脚架。注意事项：不要开启面板盖。为了减少电击的危险，不要打开面板盖。里面没有用户能维修的部件。有关维修问题，请与合格的维修人员联系。显示安全信息。 2

AJ-HPX3100MC(VQT3A80)C.book 3 ページ２０１０年９月１０日　金曜日　午後６時３７分激光束注意事项如果受到激光束的照射， CCD 可能会损坏。当在有激光辐射设备的环境中使用摄录一体机时，切勿让激光束直接照射到镜头上。请留意以下要点。进行重要拍摄时，请务必事先试拍，确认可正常摄像和录音。万一主机及P2卡在使用中出现故障而无法录像时，本公司对录像内容不作保证，敬请谅解。如果在风扇因故障而停止转动的状态下连续操作本机，摄像机的影像可能会无法正常输出、录制或重放。请注意，差拍信号在强电场中可能偶尔混入视频信号（如直接置于广播塔下）。当丢弃存储卡或将其转让给他人时的注意事项使用本机或计算机的功能格式化存储卡或删除数据只会改变文件管理信息：这样做不能彻底抹除卡上的数据。当丢弃存储卡或将其转让给他人时，或者从物理上将其销毁，或者在计算机上使用数据删除程序（能够买到）彻底抹除数据。用户对于管理其存储卡上的数据负有责任。本有关本产品配套软件的信息 1. 本产品中包含通过 GNU 通用公共许可证 (GPL) 和 GNU 较宽松公共许可证 (LGPL) 许可的软件，因此，将告知用户他们有权获得、更改和重新分发此软件的源代码。要获得此源代码，请访问以下主页: http://pro-av.panasonic.net/ 松下公司请用户不要向其代表询问有关获得的源代码和其他详细信息的问题。 2. 本产品配套软件经 “统一代码国际件”（MIT）许可证的授权许可使用。在随本机附赠的安装光盘上可以找到有关 “统一代码国际件（MIT）”许可证的详细信息。请参阅名称为 “LDOC”的文件夹。（有关详细信息请参阅原文（英语）。） 3. This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit (http:// www.openssl.org/). 4. 本产品包含通过OpenBSD许可证许可的软件。 5. This product includes PHP, freely available from . 6. This software is based in part on the work of the Independent JPEG Group. 有关上述软件的详细信息，可在本设备附随提供的安装CD中找到。请参考名为 “LDOC”的文件夹。（详细信息按原始（英语）文本提供。）本产品在AVC 专利许可证包的授权范围内，许可消费者在个人及非商业性使用中：（1）遵照AVC标准( “AVC Video” ) 编码视频，和/ 或（2）解码由从事个人及非商业性活动的消费者编码的AVC 视频，和/ 或解码从授权提供AVC视频的视频供应商处获得的AVC 视频。除此之外的任何其他使用情况一律不授权或者不包含在内。其他信息可以从MPEG LA, LLC获取。请访问http://www.mpegla.com 。安装 USB 驱动程序软件时的注意事项从此设备（AJ-HPX3100MC）附带的CD-ROM 将USB 驱动程序软件安装到计算机上时，请选择 “AJ-HPX3100MC”。 Unislot是Ikegami Tsushinki co.,Ltd. 的商标。其它公司名称和产品是各自公司的商标或注册商标。中文点阵字库由北京卓絶创新信息技术有限公司制作提供。 (www.transway.com.cn) 3

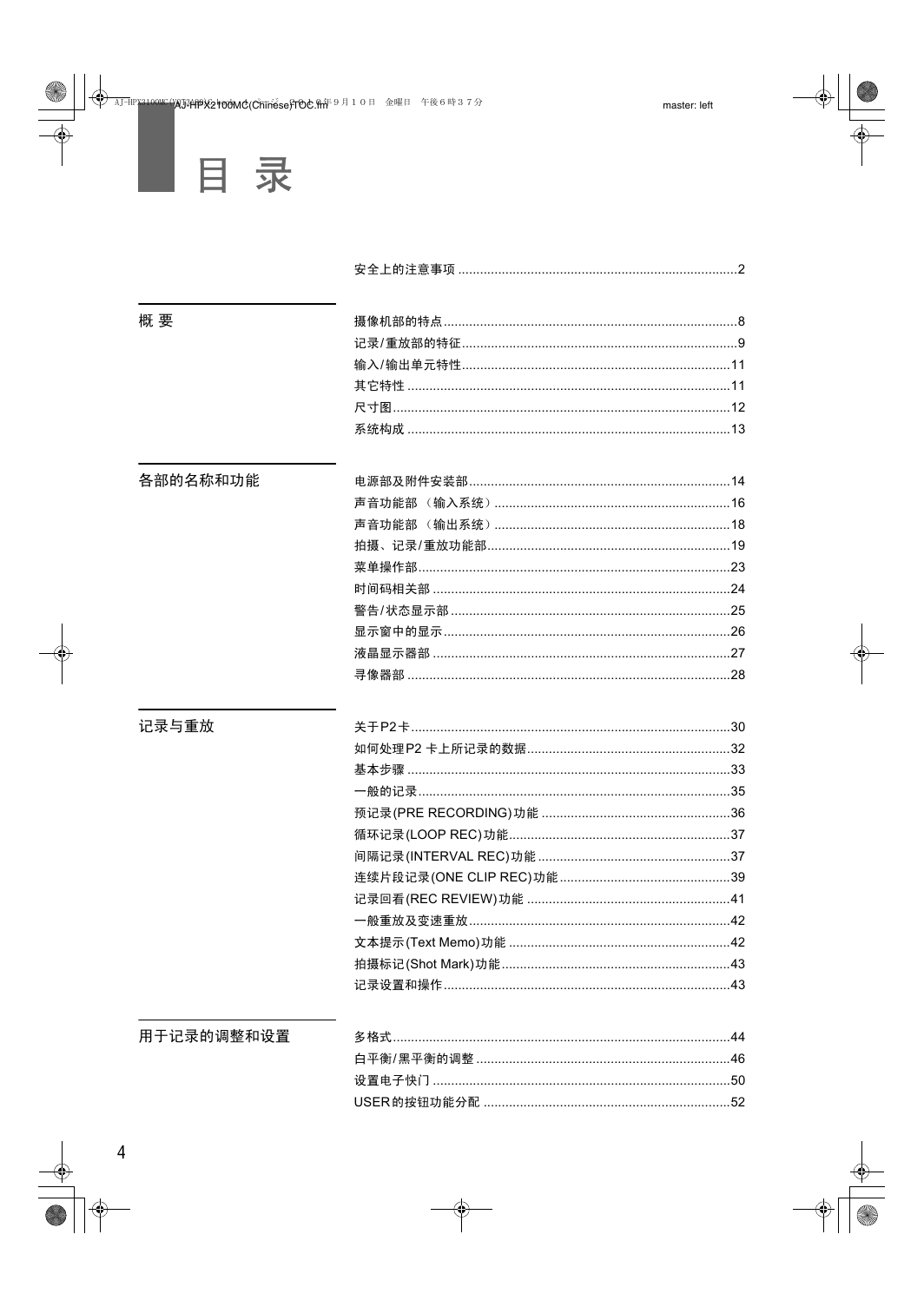

AJ-HPX3100MC(VQT3A80)C.book 4 ページ２０１０年９月１０日　金曜日　午後６時３７分 AJ-HPX2100MC(Chinese)TOC.fm master: left 目录概要各部的名称和功能记录与重放用于记录的调整和设置 4 安全上的注意事项 .............................................................................2 摄像机部的特点.................................................................................8 记录/ 重放部的特征............................................................................9 输入/ 输出单元特性..........................................................................11 其它特性 .........................................................................................11 尺寸图.............................................................................................12 系统构成 .........................................................................................13 电源部及附件安装部........................................................................14 声音功能部（输入系统）.................................................................16 声音功能部（输出系统）.................................................................18 拍摄、记录/ 重放功能部...................................................................19 菜单操作部......................................................................................23 时间码相关部 ..................................................................................24 警告/ 状态显示部 .............................................................................25 显示窗中的显示...............................................................................26 液晶显示器部 ..................................................................................27 寻像器部 .........................................................................................28 关于P2卡........................................................................................30 如何处理P2 卡上所记录的数据........................................................32 基本步骤 .........................................................................................33 一般的记录......................................................................................35 预记录(PRE RECORDING) 功能 ....................................................36 循环记录(LOOP REC) 功能.............................................................37 间隔记录(INTERVAL REC) 功能 .....................................................37 连续片段记录(ONE CLIP REC) 功能...............................................39 记录回看(REC REVIEW) 功能 ........................................................41 一般重放及变速重放........................................................................42 文本提示(Text Memo) 功能 .............................................................42 拍摄标记(Shot Mark) 功能...............................................................43 记录设置和操作...............................................................................43 多格式.............................................................................................44 白平衡/ 黑平衡的调整 ......................................................................46 设置电子快门 ..................................................................................50 USER 的按钮功能分配 ....................................................................52

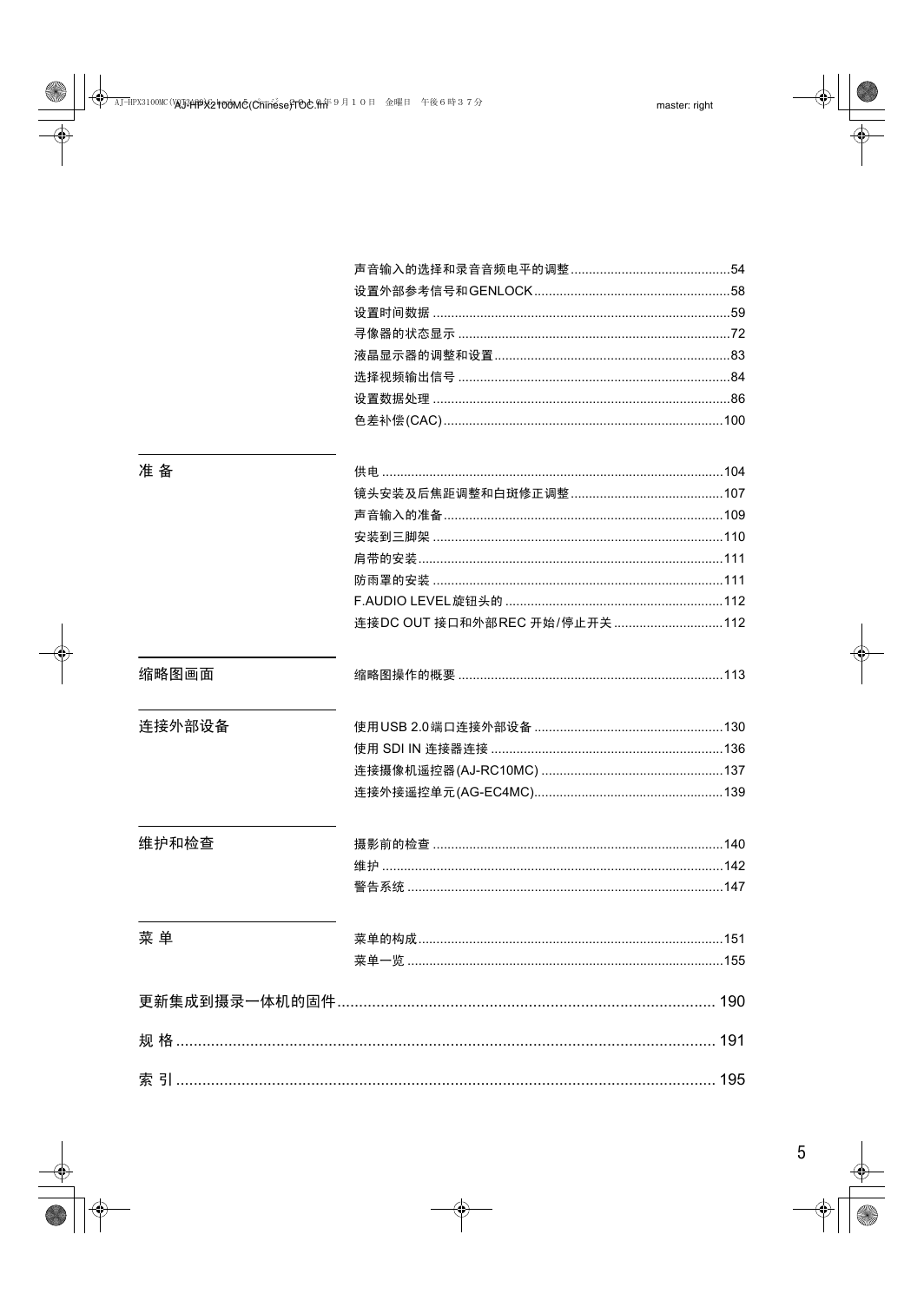

AJ-HPX3100MC(VQT3A80)C.book 5 ページ２０１０年９月１０日　金曜日　午後６時３７分 AJ-HPX2100MC(Chinese)TOC.fm master: right 准备声音输入的选择和录音音频电平的调整............................................54 设置外部参考信号和GENLOCK......................................................58 设置时间数据 ..................................................................................59 寻像器的状态显示 ...........................................................................72 液晶显示器的调整和设置.................................................................83 选择视频输出信号 ...........................................................................84 设置数据处理 ..................................................................................86 色差补偿(CAC).............................................................................100 供电 ..............................................................................................104 镜头安装及后焦距调整和白斑修正调整..........................................107 声音输入的准备.............................................................................109 安装到三脚架 ................................................................................110 肩带的安装....................................................................................111 防雨罩的安装 ................................................................................111 F.AUDIO LEVEL 旋钮头的 ............................................................112 连接DC OUT 接口和外部REC 开始/ 停止开关 ..............................112 缩略图画面缩略图操作的概要 .........................................................................113 连接外部设备维护和检查菜单使用USB 2.0 端口连接外部设备 ....................................................130 使用 SDI IN 连接器连接 ................................................................136 连接摄像机遥控器(AJ-RC10MC) ..................................................137 连接外接遥控单元(AG-EC4MC)....................................................139 摄影前的检查 ................................................................................140 维护 ..............................................................................................142 警告系统 .......................................................................................147 菜单的构成....................................................................................151 菜单一览 .......................................................................................155 更新集成到摄录一体机的固件....................................................................................... 190 规格 ............................................................................................................................ 191 索引 ............................................................................................................................ 195 5

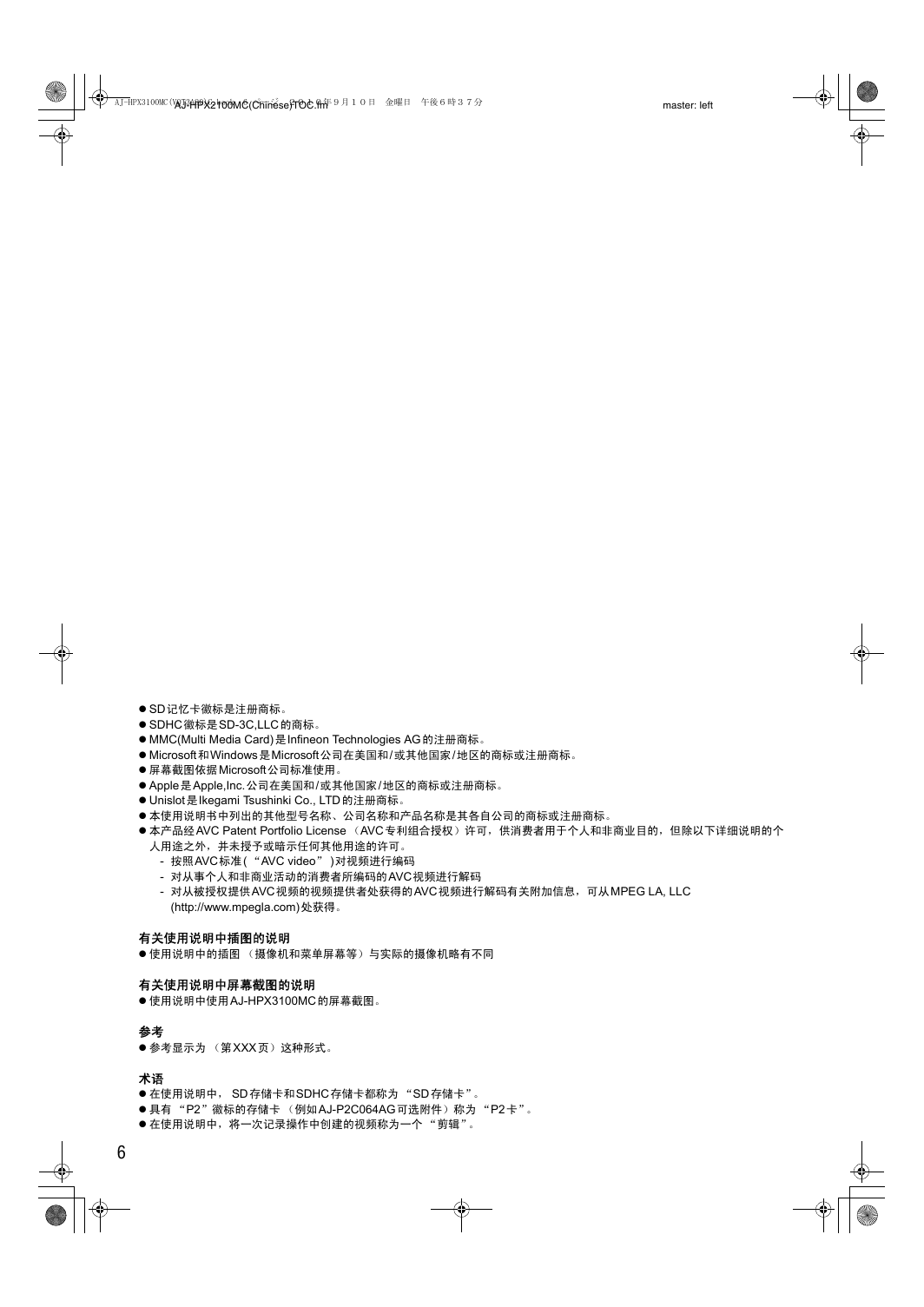

AJ-HPX3100MC(VQT3A80)C.book 6 ページ２０１０年９月１０日　金曜日　午後６時３７分 AJ-HPX2100MC(Chinese)TOC.fm master: left SD 记忆卡徽标是注册商标。 SDHC徽标是SD-3C,LLC 的商标。 MMC(Multi Media Card) 是Infineon Technologies AG 的注册商标。 Microsoft 和Windows 是Microsoft 公司在美国和/ 或其他国家/ 地区的商标或注册商标。屏幕截图依据Microsoft公司标准使用。 Apple 是Apple,Inc.公司在美国和/ 或其他国家/ 地区的商标或注册商标。 Unislot 是Ikegami Tsushinki Co., LTD 的注册商标。本使用说明书中列出的其他型号名称、公司名称和产品名称是其各自公司的商标或注册商标。本产品经AVC Patent Portfolio License （AVC 专利组合授权）许可，供消费者用于个人和非商业目的，但除以下详细说明的个人用途之外，并未授予或暗示任何其他用途的许可。 - 按照AVC标准( “AVC video” )对视频进行编码 - 对从事个人和非商业活动的消费者所编码的AVC视频进行解码 - 对从被授权提供AVC视频的视频提供者处获得的AVC视频进行解码有关附加信息，可从MPEG LA, LLC (http://www.mpegla.com) 处获得。有关使用说明中插图的说明使用说明中的插图（摄像机和菜单屏幕等）与实际的摄像机略有不同有关使用说明中屏幕截图的说明使用说明中使用AJ-HPX3100MC的屏幕截图。参考参考显示为（第XXX 页）这种形式。术语在使用说明中， SD 存储卡和SDHC存储卡都称为 “SD 存储卡”。具有 “P2”徽标的存储卡（例如AJ-P2C064AG可选附件）称为 “P2 卡”。在使用说明中，将一次记录操作中创建的视频称为一个 “剪辑”。 6

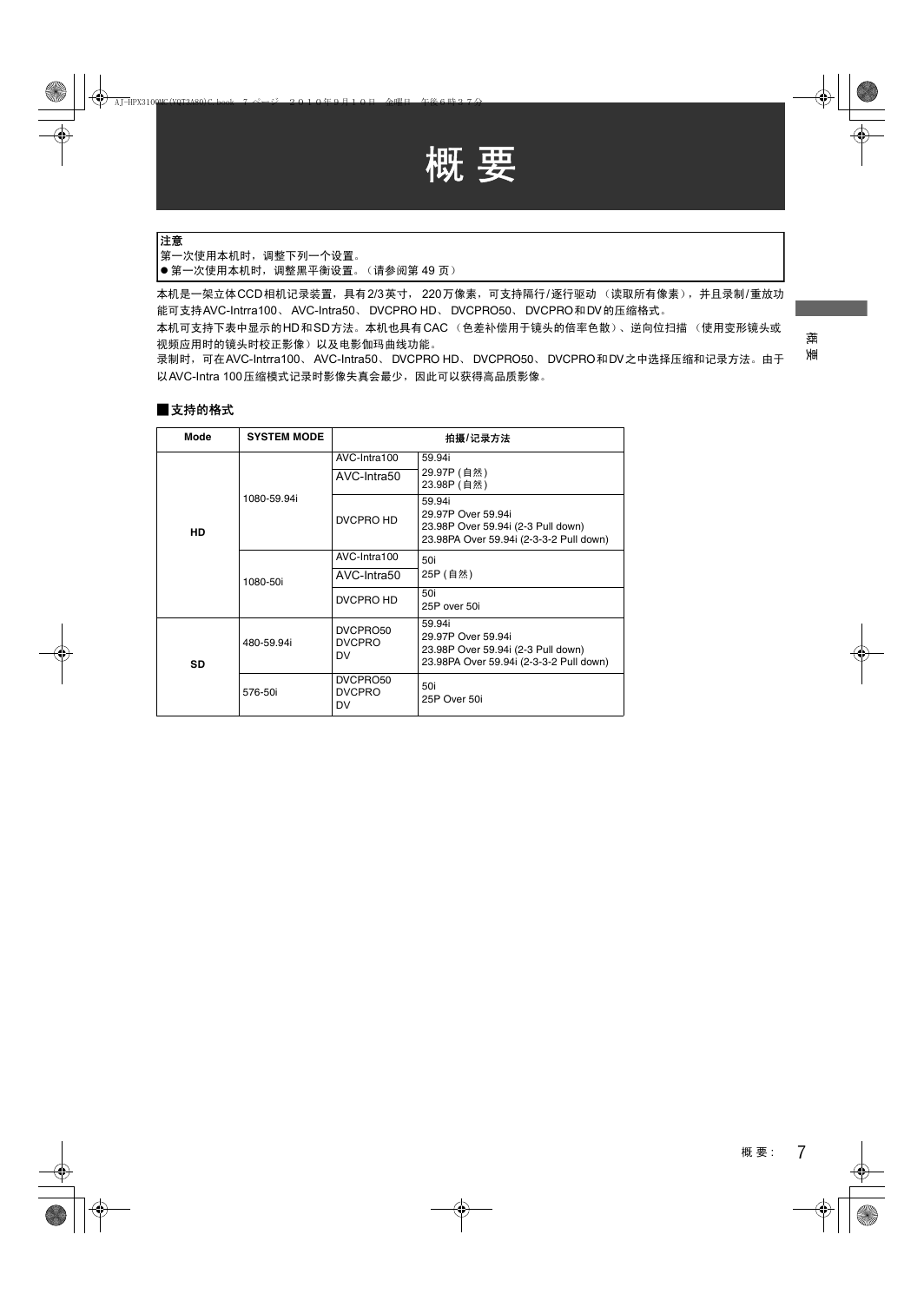

AJ-HPX3100MC(VQT3A80)C.book 7 ページ２０１０年９月１０日　金曜日　午後６時３７分概要注意第一次使用本机时，调整下列一个设置。第一次使用本机时，调整黑平衡设置。（请参阅第 49 页）本机是一架立体CCD 相机记录装置，具有2/3 英寸， 220万像素，可支持隔行/ 逐行驱动（读取所有像素），并且录制/ 重放功能可支持AVC-Intrra100、 AVC-Intra50、 DVCPRO HD、 DVCPRO50、 DVCPRO 和DV 的压缩格式。本机可支持下表中显示的HD 和SD方法。本机也具有CAC （色差补偿用于镜头的倍率色散）、逆向位扫描（使用变形镜头或视频应用时的镜头时校正影像）以及电影伽玛曲线功能。录制时，可在AVC-Intrra100、 AVC-Intra50、 DVCPRO HD、 DVCPRO50、 DVCPRO 和DV之中选择压缩和记录方法。由于以AVC-Intra 100 压缩模式记录时影像失真会最少，因此可以获得高品质影像。概要 _ 支持的格式 Mode SYSTEM MODE 拍摄/记录方法 HD SD 1080-59.94i 1080-50i 480-59.94i 576-50i AVC-Intra100 AVC-Intra50 DVCPRO HD AVC-Intra100 AVC-Intra50 DVCPRO HD DVCPRO50 DVCPRO DV DVCPRO50 DVCPRO DV 59.94i 29.97P ( 自然) 23.98P ( 自然) 59.94i 29.97P Over 59.94i 23.98P Over 59.94i (2-3 Pull down) 23.98PA Over 59.94i (2-3-3-2 Pull down) 50i 25P ( 自然) 50i 25P over 50i 59.94i 29.97P Over 59.94i 23.98P Over 59.94i (2-3 Pull down) 23.98PA Over 59.94i (2-3-3-2 Pull down) 50i 25P Over 50i 概要 : 7

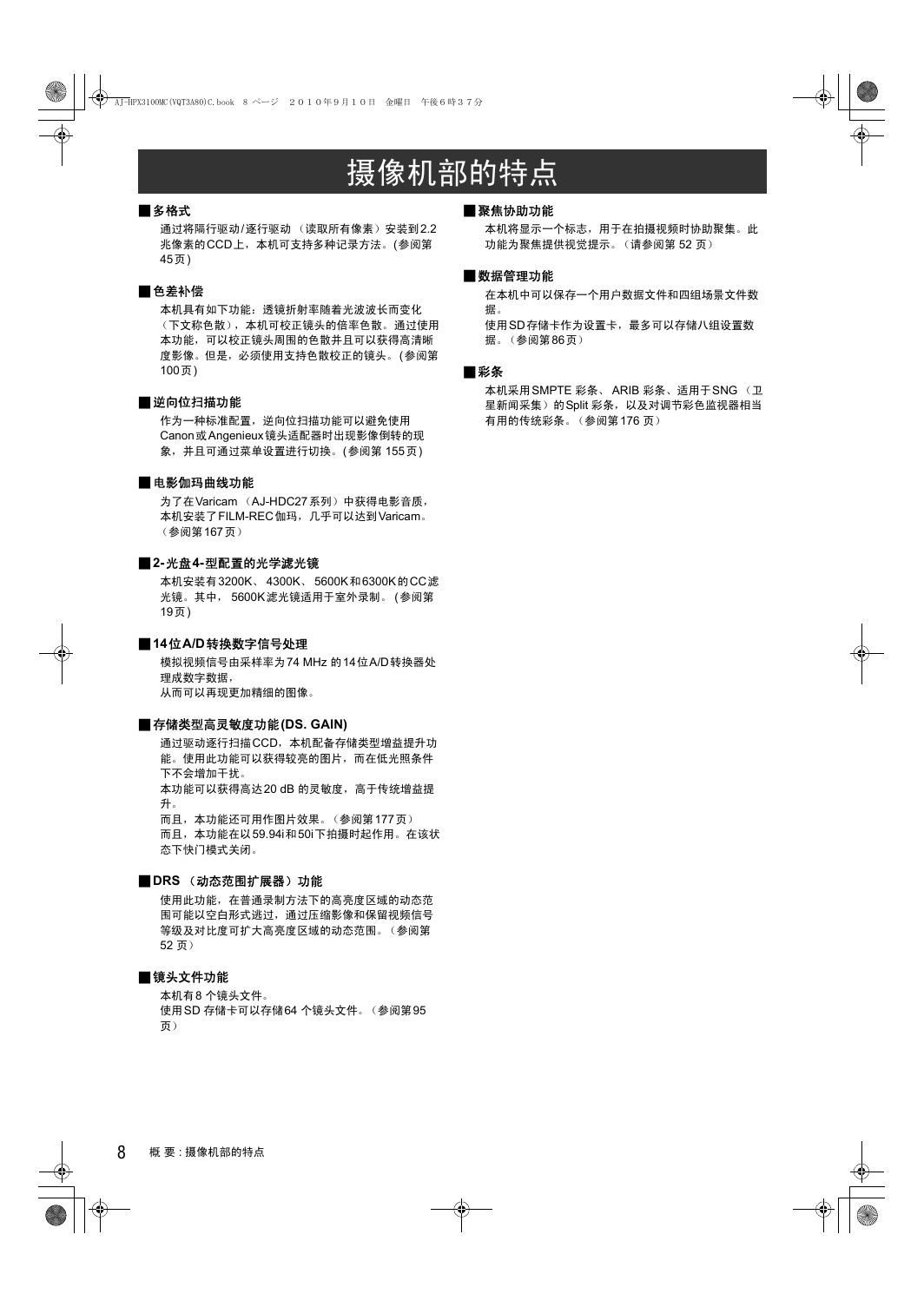

AJ-HPX3100MC(VQT3A80)C.book 8 ページ２０１０年９月１０日　金曜日　午後６時３７分 _ 多格式摄像机部的特点 _ 聚焦协助功能本机将显示一个标志，用于在拍摄视频时协助聚集。此功能为聚焦提供视觉提示。（请参阅第 52 页） _ 数据管理功能在本机中可以保存一个用户数据文件和四组场景文件数据。使用SD存储卡作为设置卡，最多可以存储八组设置数据。（参阅第86页） _ 彩条本机采用SMPTE 彩条、 ARIB 彩条、适用于SNG （卫星新闻采集）的Split 彩条，以及对调节彩色监视器相当有用的传统彩条。（参阅第176 页）通过将隔行驱动/ 逐行驱动（读取所有像素）安装到2.2 兆像素的CCD上，本机可支持多种记录方法。 (参阅第 45页) _ 色差补偿本机具有如下功能：透镜折射率随着光波波长而变化（下文称色散），本机可校正镜头的倍率色散。通过使用本功能，可以校正镜头周围的色散并且可以获得高清晰度影像。但是，必须使用支持色散校正的镜头。(参阅第 100页) _ 逆向位扫描功能作为一种标准配置，逆向位扫描功能可以避免使用 Canon 或Angenieux 镜头适配器时出现影像倒转的现象，并且可通过菜单设置进行切换。 (参阅第 155 页) _ 电影伽玛曲线功能为了在Varicam （AJ-HDC27系列）中获得电影音质，本机安装了FILM-REC伽玛，几乎可以达到Varicam。（参阅第167 页） _ 2- 光盘4-型配置的光学滤光镜本机安装有3200K、 4300K、 5600K 和6300K的CC滤光镜。其中， 5600K 滤光镜适用于室外录制。 ( 参阅第 19页) _ 14 位A/D 转换数字信号处理模拟视频信号由采样率为74 MHz 的14位A/D 转换器处理成数字数据，从而可以再现更加精细的图像。 _ 存储类型高灵敏度功能(DS. GAIN) 通过驱动逐行扫描CCD，本机配备存储类型增益提升功能。使用此功能可以获得较亮的图片，而在低光照条件下不会增加干扰。本功能可以获得高达20 dB 的灵敏度，高于传统增益提升。而且，本功能还可用作图片效果。（参阅第177 页）而且，本功能在以59.94i和50i 下拍摄时起作用。在该状态下快门模式关闭。 _ DRS （动态范围扩展器）功能使用此功能，在普通录制方法下的高亮度区域的动态范围可能以空白形式逃过，通过压缩影像和保留视频信号等级及对比度可扩大高亮度区域的动态范围。（参阅第 52 页） _ 镜头文件功能本机有8 个镜头文件。使用SD 存储卡可以存储64 个镜头文件。（参阅第95 页） 8 概要 : 摄像机部的特点
