一、直流电动机建模
为了进行电机的 PID 参数整定,首先得在 simulink 中将电动机的模型构建
出来,然后求出传递函数。
由《电机学》中关于直流电机的工作原理,可得到电枢回路的电路方程为
u
a
E iRa La
di
dt
其中, au 是加到电机两端的电压; E 是电机反电势;i 是电枢电流; Ra 是电枢
T
回路总电阻; La 是电枢回路总电感; l
反电动势 E 与电机角速度 m 成正比:
称为电枢回路电磁时间常数。并且
La
Ra
E k
k
e m
e m
为了求得上述表达式中的各个参数,还得列出电机的力矩方程为:
k i M J
m
l
J
m m
m m
其中, mk 是电机的力矩系数; lM 是负载力矩; mJ 是电机电枢的转动惯量。
对上式组成方程组并进行拉普拉斯变换,则可得到:
( ( )
Ra I s
( ) )
T I s s
l
( )
( )
Ua s
E s
( )
( )
k
E s
s
e m
( )
k I s M J
m
l
m m
( )
s s

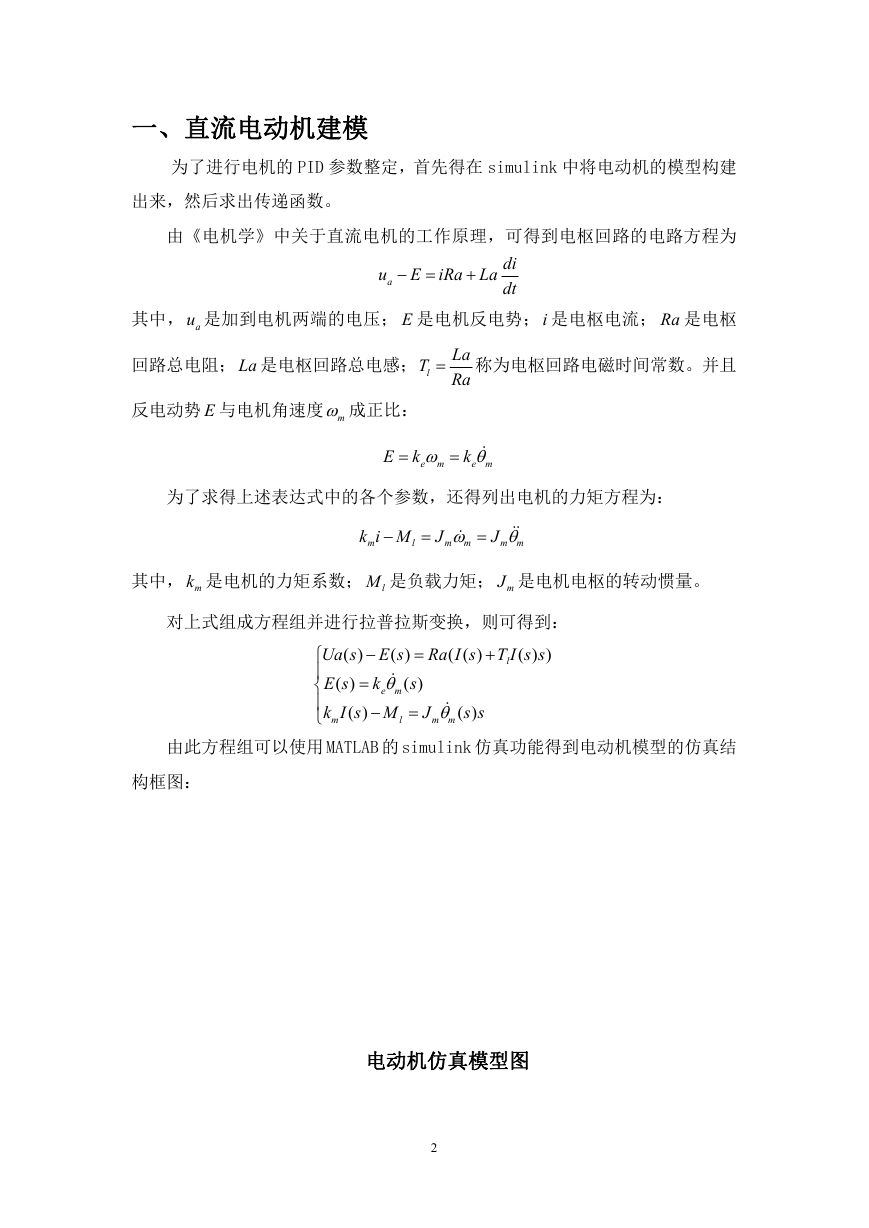

由此方程组可以使用 MATLAB 的 simulink 仿真功能得到电动机模型的仿真结
构框图:
电动机仿真模型图
2
二、电动机模型参数确定及仿真

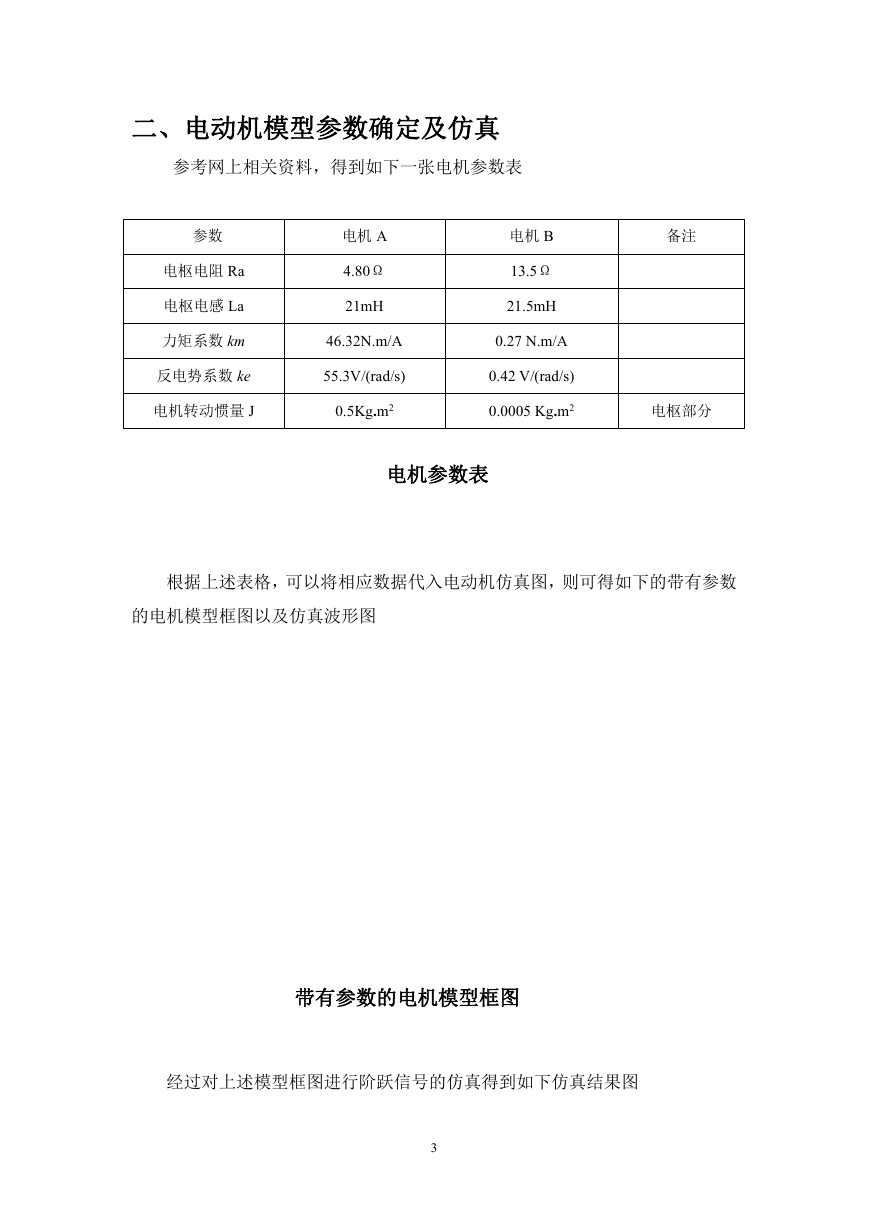

参考网上相关资料,得到如下一张电机参数表
参数
电枢电阻 Ra
电枢电感 La
力矩系数 km
反电势系数 ke
电机转动惯量 J
电机 A
4.80Ω
21mH
46.32N.m/A
55.3V/(rad/s)
0.5Kg.m2
电机 B
13.5Ω
21.5mH
0.27 N.m/A
0.42 V/(rad/s)
0.0005 Kg.m2
备注
电枢部分
电机参数表
根据上述表格,可以将相应数据代入电动机仿真图,则可得如下的带有参数
的电机模型框图以及仿真波形图
带有参数的电机模型框图

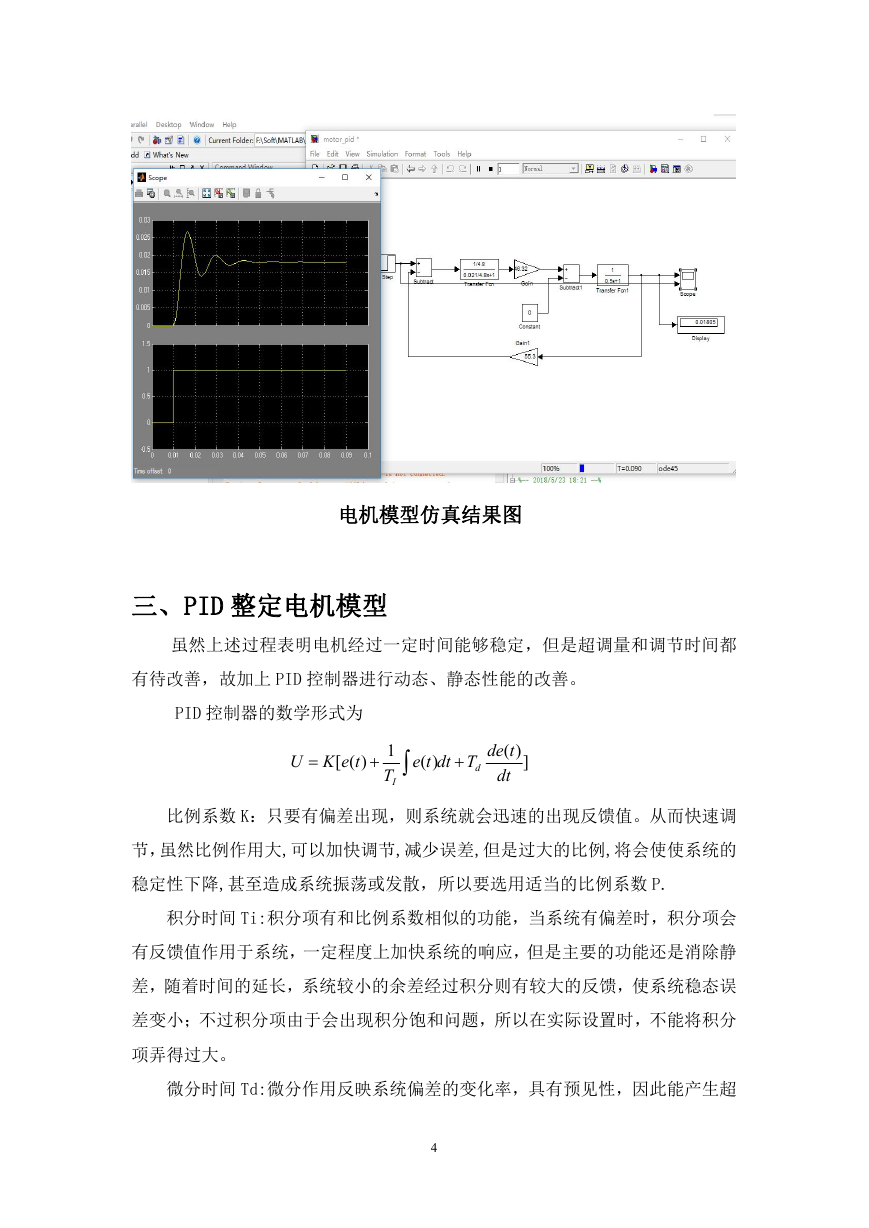

经过对上述模型框图进行阶跃信号的仿真得到如下仿真结果图
3
电机模型仿真结果图
三、PID 整定电机模型
虽然上述过程表明电机经过一定时间能够稳定,但是超调量和调节时间都
有待改善,故加上 PID 控制器进行动态、静态性能的改善。
PID 控制器的数学形式为
)([
teKU
1
T
I
)(
te
dt
T
d
])(
tde
dt
比例系数 K:只要有偏差出现,则系统就会迅速的出现反馈值。从而快速调
节,虽然比例作用大,可以加快调节,减少误差,但是过大的比例,将会使使系统的
稳定性下降,甚至造成系统振荡或发散,所以要选用适当的比例系数 P.
积分时间 Ti:积分项有和比例系数相似的功能,当系统有偏差时,积分项会
有反馈值作用于系统,一定程度上加快系统的响应,但是主要的功能还是消除静
差,随着时间的延长,系统较小的余差经过积分则有较大的反馈,使系统稳态误
差变小;不过积分项由于会出现积分饱和问题,所以在实际设置时,不能将积分
项弄得过大。
微分时间 Td:微分作用反映系统偏差的变化率,具有预见性,因此能产生超
4
前的控制作用,只要微分时间选择合适,那么不仅可以减少超调,还可以减少调
节时间;不过微分作用对噪声干扰有放大作用,因此过强的微分作用会影响系统
抗干扰能力。因为微分作用是变化率,所以当输入没有变化时,微分作用的输出
为 0,所以微分作用不能单独使用。
由于闭环传递函数参数较复杂,而且系统阶数较高,故使用 MATLAB 编写程
序求解电机的传递函数以及阶跃响应的稳态值。

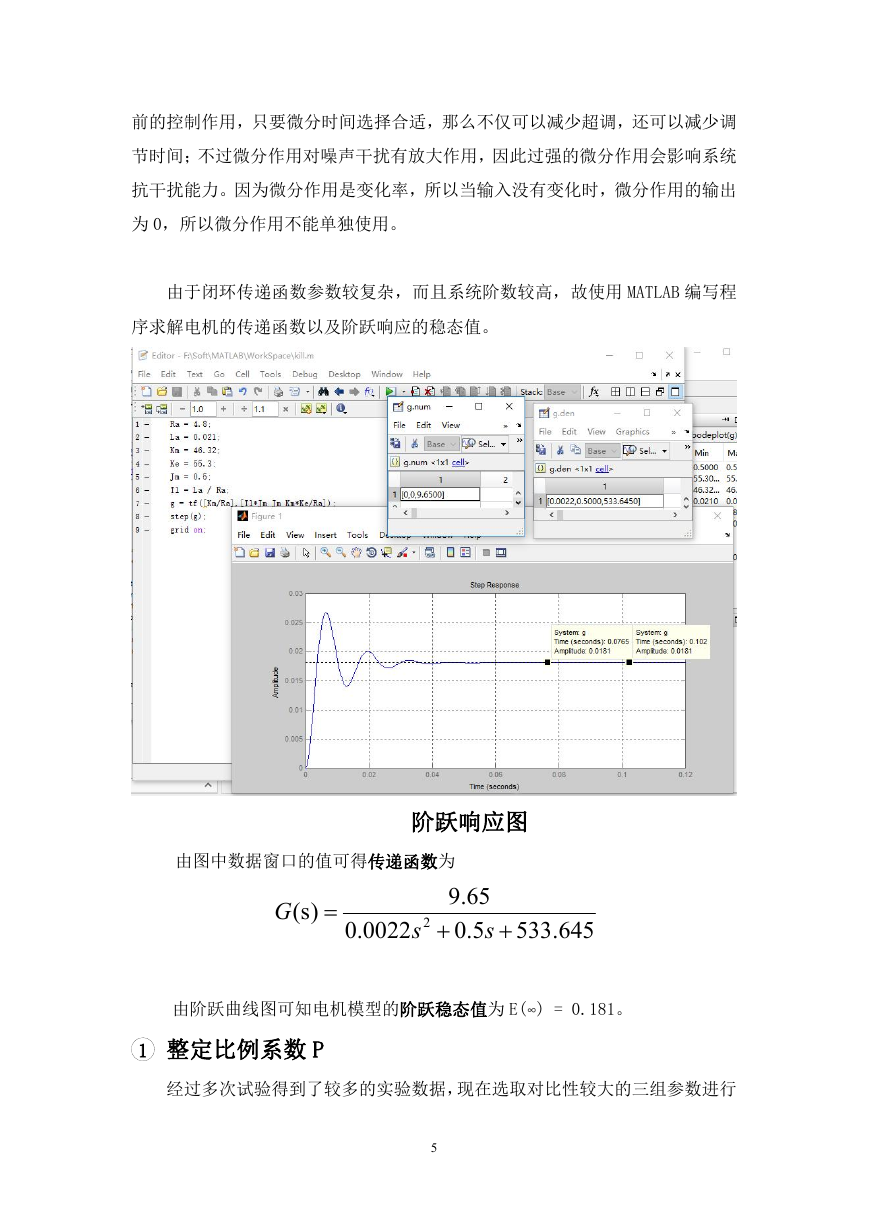

阶跃响应图
由图中数据窗口的值可得传递函数为
G
)s(
.0
0022
s
2
65.9
5.0
s
533
.
645
由阶跃曲线图可知电机模型的阶跃稳态值为 E(∞) = 0.181。
1 整定比例系数 P
经过多次试验得到了较多的实验数据,现在选取对比性较大的三组参数进行
5
说明
a、当 P = 0.2
b、当 P = 0.8
c、当 P = 3
6

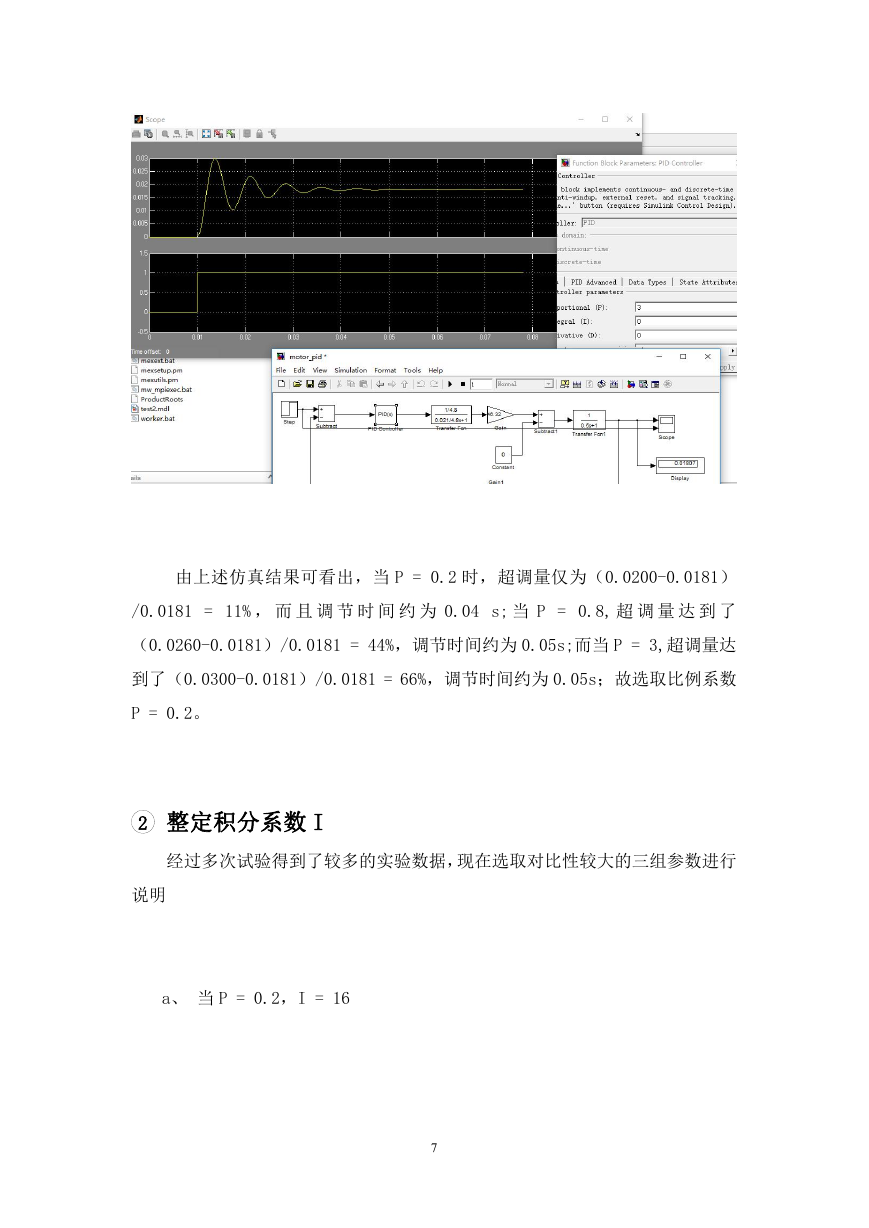

由上述仿真结果可看出,当 P = 0.2 时,超调量仅为(0.0200-0.0181)
/0.0181 = 11% , 而 且 调 节 时 间 约 为 0.04 s; 当 P = 0.8, 超 调 量 达 到 了
(0.0260-0.0181)/0.0181 = 44%,调节时间约为 0.05s;而当 P = 3,超调量达
到了(0.0300-0.0181)/0.0181 = 66%,调节时间约为 0.05s;故选取比例系数
P = 0.2。
2 整定积分系数 I
经过多次试验得到了较多的实验数据,现在选取对比性较大的三组参数进行
说明
a、 当 P = 0.2,I = 16
7

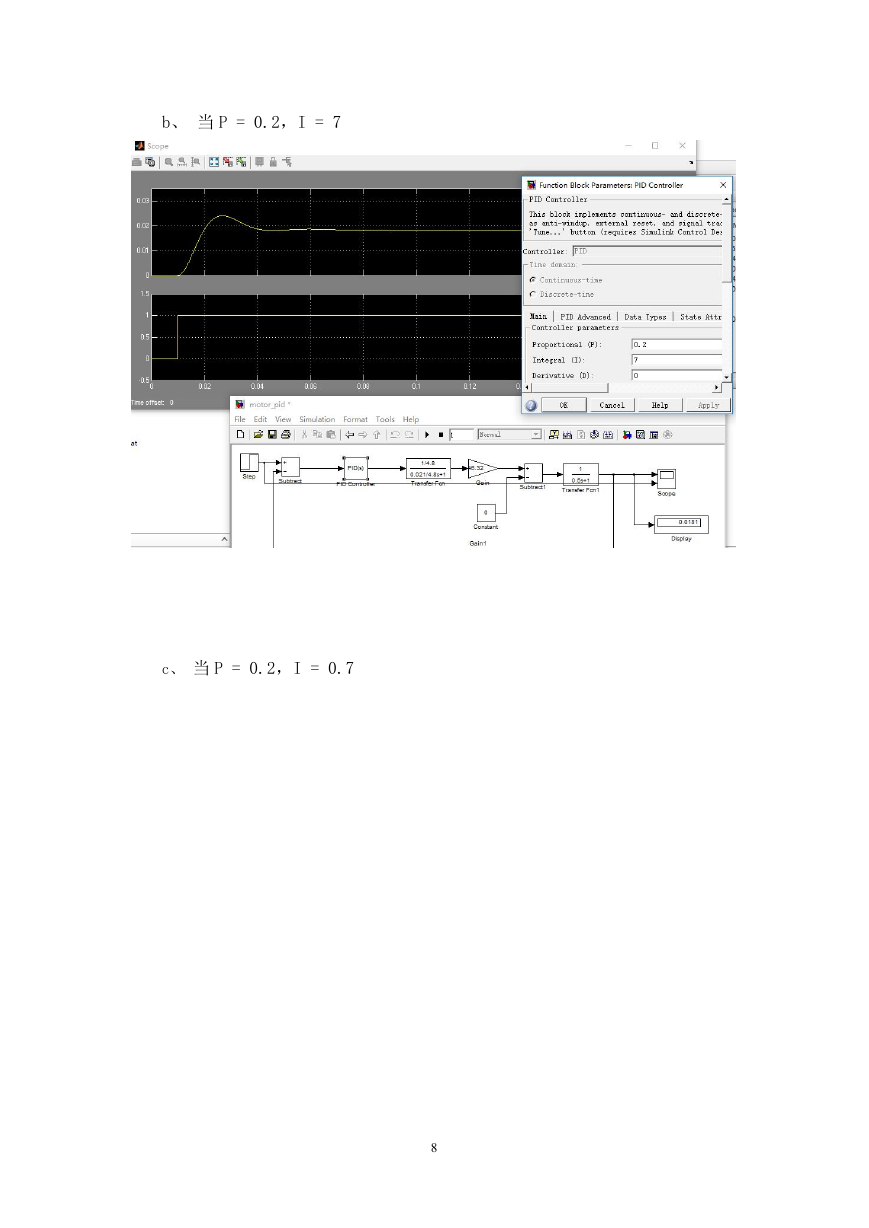

b、 当 P = 0.2,I = 7
c、 当 P = 0.2,I = 0.7
8
