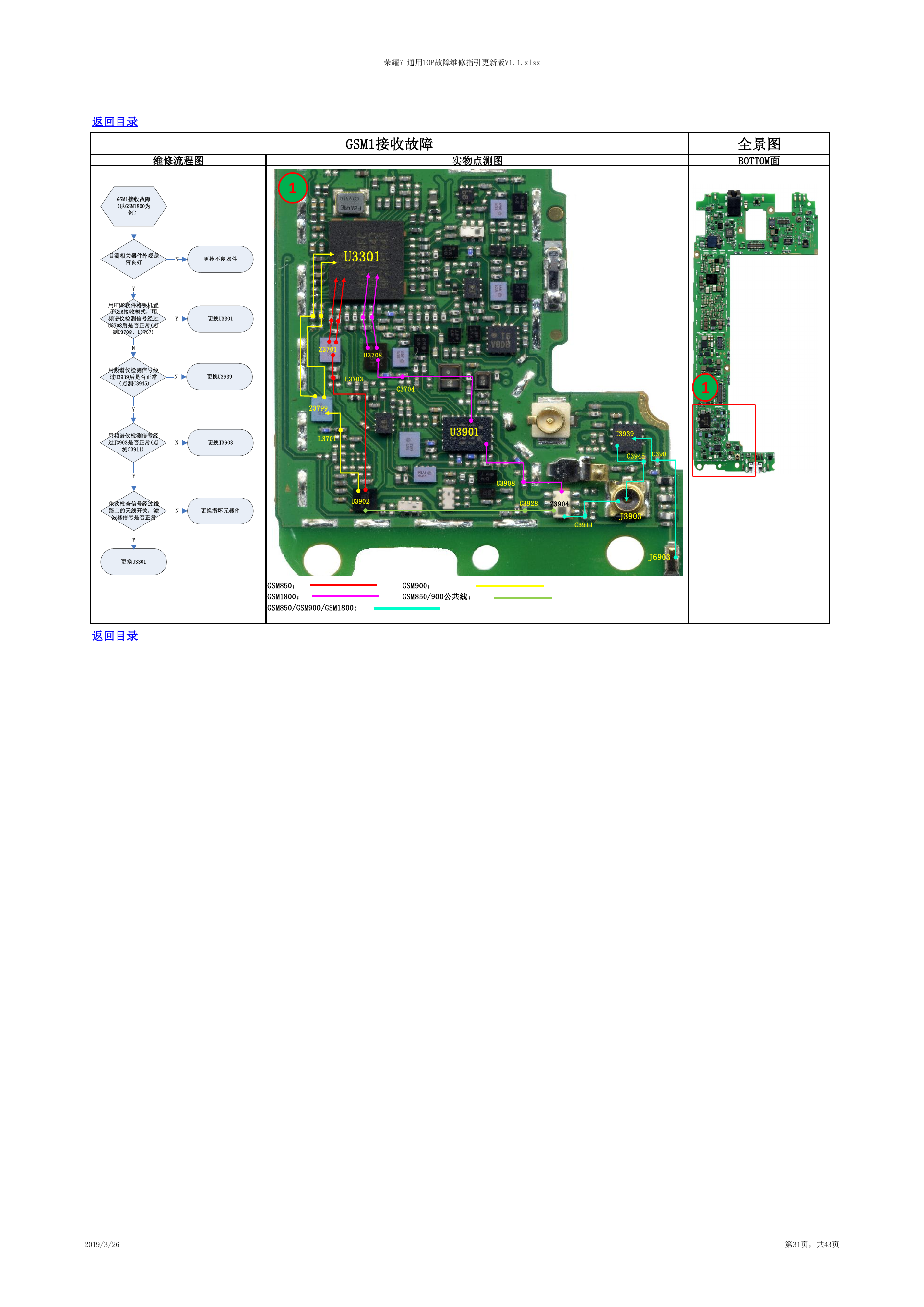

荣耀7 通用TOP故障维修指引更新版V1.1.xlsx 返回目录 维修流程图 实物点测图 GSM1接收故障 全景图 BOTTOM面 1 U3301 Z3701 U3708 L3703 C3704 Z3799 L3701 1 U3901 U3939 C3945 C390 U3902 C3908 C3928 Z3904 J3903 C3911 J6903 GSM850： GSM900： GSM1800： GSM850/900公共线： GSM850/GSM900/GSM1800: 返回目录 2019/3/26 第31页，共43页 GSM1接收故障(以GSM1800为例）目测相关器件外观是否良好NY更换不良器件用HIMS软件将手机置于GSM接收模式，用频谱仪检测信号经过U3708后是否正常(点测L3708、L3707)Y更换U3301N用频谱仪检测信号经过U3939后是否正常（点测C3945)用频谱仪检测信号经过J3903是否正常(点测C3911)N更换U3939Y更换J3903NY更换损坏元器件更换U3301Y依次检查信号经过线路上的天线开关，滤波器信号是否正常N
