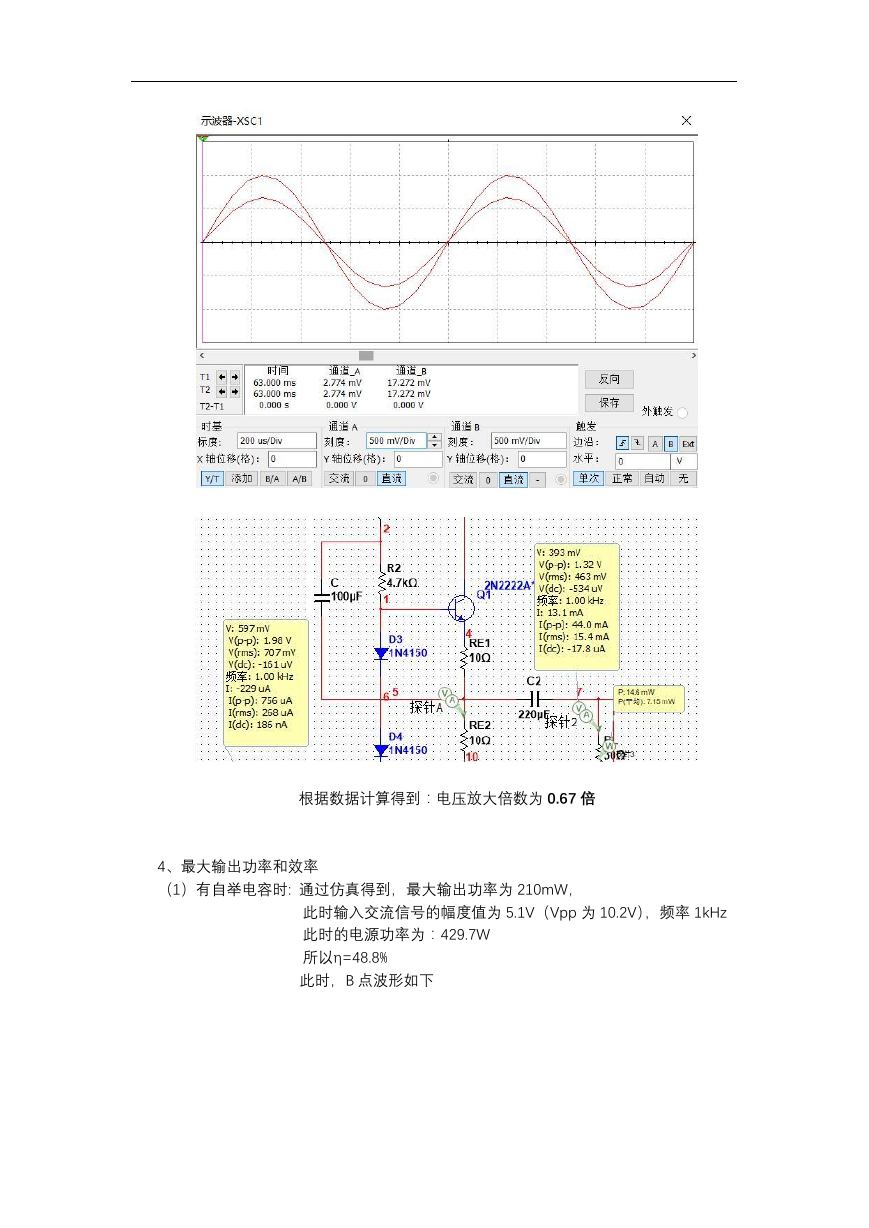

1、电路图： OTL 功率放大器的应用与研究 2、静态分析： 3、电压放大倍数在输入电压 Vpp 为 2V，频率 1kHz 时：

根据数据计算得到：电压放大倍数为 0.67 倍 4、最大输出功率和效率（1）有自举电容时: 通过仿真得到，最大输出功率为 210mW，此时输入交流信号的幅度值为 5.1V（Vpp 为 10.2V），频率 1kHz 此时的电源功率为：429.7W 所以η=48.8% 此时，B 点波形如下

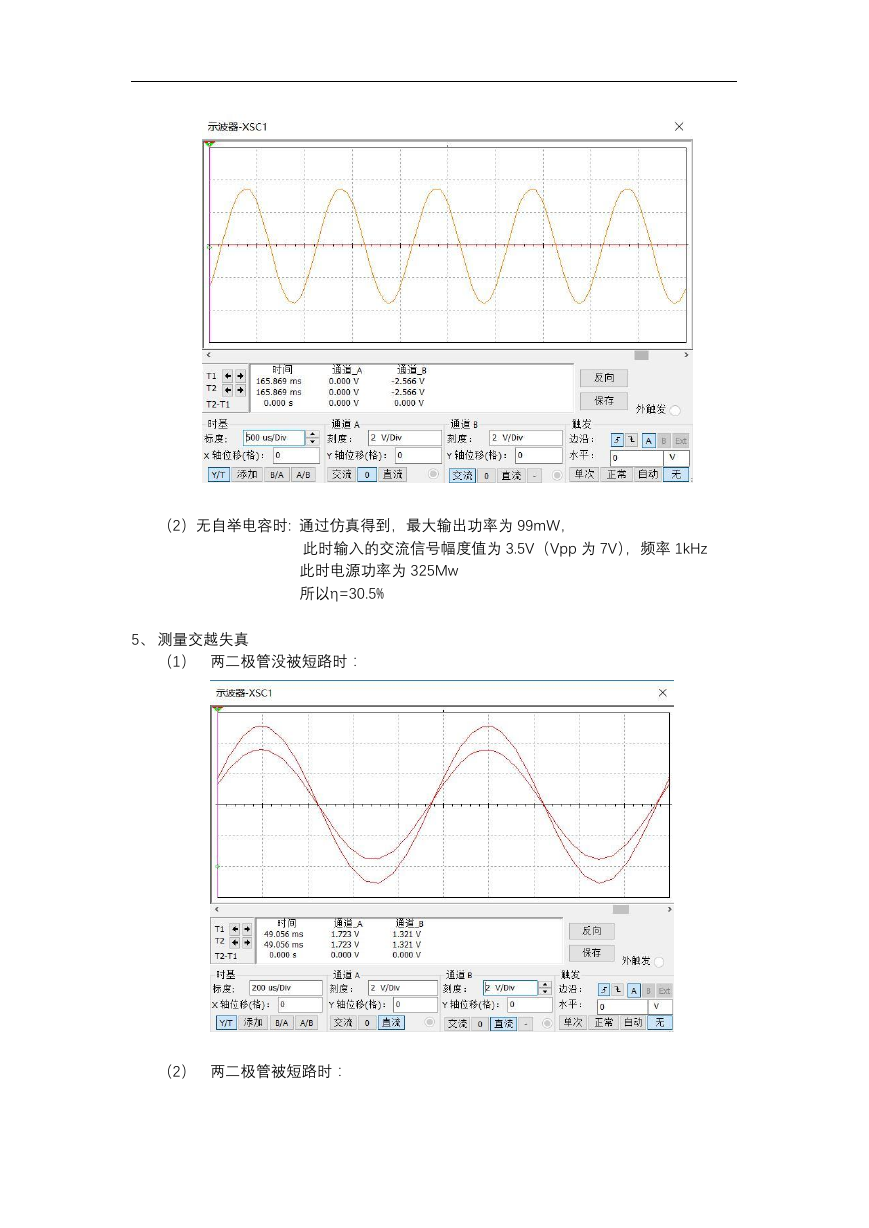

（2）无自举电容时: 通过仿真得到，最大输出功率为 99mW，此时输入的交流信号幅度值为 3.5V（Vpp 为 7V），频率 1kHz 此时电源功率为 325Mw 所以η=30.5% 5、测量交越失真（1）两二极管没被短路时：（2）两二极管被短路时：

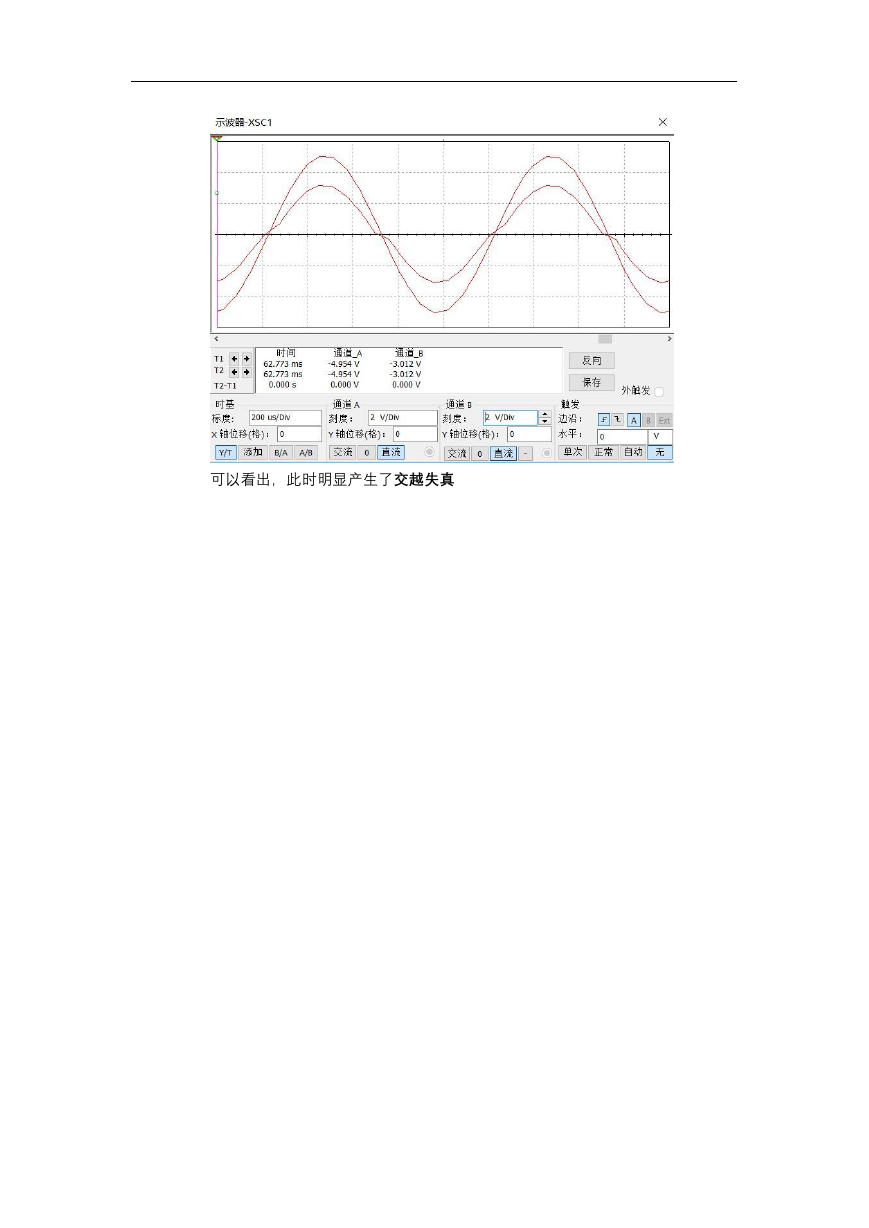

可以看出，此时明显产生了交越失真
