使用須知

安全資訊

注意事項

眼睛安全性警告

產品簡介

包裝概觀

標準配件

選配配件

產品概觀

主機

連接埠

遙控器

安裝說明

連接投影機

連接筆記型電腦

連接影像訊號源

開啟與關閉投影機電源

開啟投影機電源

關閉投影機電源

警告指示燈

調整投影的影像

調整投影機的高度

調整垂直影像位置

調整投影的影像大小 (1080p)

自訂操作方式

遙控器

OSD 功能表

操作方式

功能表樹狀結構

影像

影像 | 進階選項

影像 | 進階選項 | PureEngine

影像 | 進階選項 | 色彩設定

顯示設定

顯示設定 | 3D

系統

系統 | 燈泡設定

設定

設定 | 語言

設定 | 輸入濾波器

設定 | HDMI Link 連動設定

設定 | 訊號(VGA/色差)

設定 | 訊號(影像)

設定 | 進階選項

附錄

疑難排解

影像

其他

投影機狀態指示燈 LED

遙控器

更換燈泡

相容性模式

影像相容性

視訊定時詳細描述

電腦相容性 - VESA 標準

輸入訊號適用於 HDMI/DVI-D

True 3D 影像相容性表

RS232 命令及通訊協定功能清單

RS232 腳位配置 (投影機側)

RS232 通訊協定功能清單

商標

固定於天花板上的安裝

Optoma 全球據點

規範與安全須知

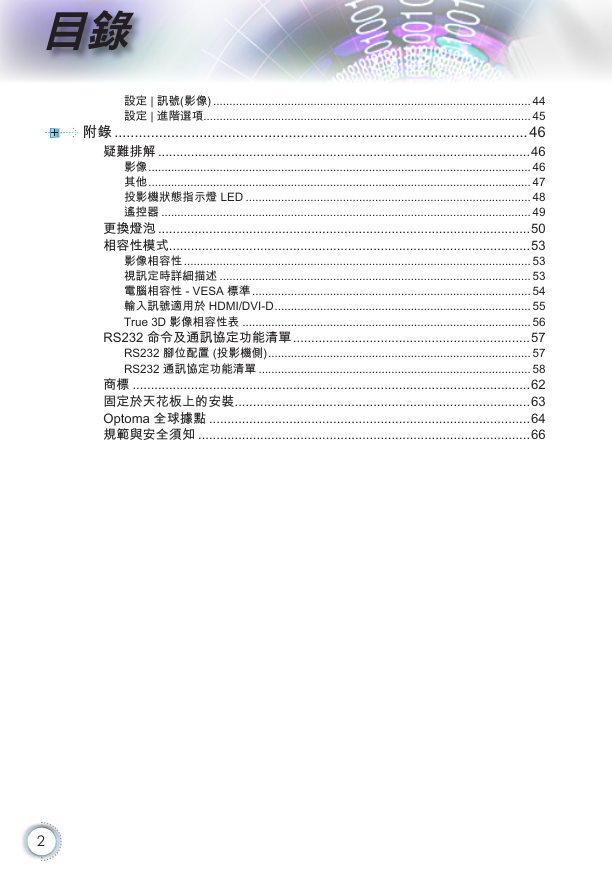

目錄目錄 ........................................................................................................1 使用須知 .................................................................................................3 安全資訊 ........................................................................................................3 注意事項 ........................................................................................................4 眼睛安全性警告 .............................................................................................6 產品簡介 .................................................................................................7 包裝概觀 ........................................................................................................7 標準配件 ................................................................................................................. 7 選配配件 ................................................................................................................. 7 產品概觀 ........................................................................................................8 主機 ........................................................................................................................ 8 連接埠 .................................................................................................................... 9 遙控器 .................................................................................................................. 10 安裝說明 ...............................................................................................11 連接投影機 ...................................................................................................11 連接筆記型電腦 .................................................................................................... 11 連接影像訊號源 .................................................................................................... 12 開啟與關閉投影機電源 .................................................................................13 開啟投影機電源 .................................................................................................... 13 關閉投影機電源 .................................................................................................... 14 警告指示燈 ........................................................................................................... 14 調整投影的影像 ...........................................................................................15 調整投影機的高度 ................................................................................................ 15 調整垂直影像位置 ................................................................................................ 15 調整投影的影像大小 (1080p) ............................................................................... 16 自訂操作方式 ........................................................................................17 遙控器 ..........................................................................................................17 OSD 功能表 .................................................................................................19 操作方式 ............................................................................................................... 19 功能表樹狀結構 ...........................................................................................20 影像 ...................................................................................................................... 22 影像 | 進階選項..................................................................................................... 24 影像 | 進階選項 | PureEngine ............................................................................... 26 影像 | 進階選項 | 色彩設定 ................................................................................... 27 顯示設定 ............................................................................................................... 29 顯示設定 | 3D ....................................................................................................... 33 系統 ...................................................................................................................... 34 系統 | 燈泡設定..................................................................................................... 36 設定 ...................................................................................................................... 38 設定 | 語言 ............................................................................................................ 40 設定 | 輸入訊源..................................................................................................... 41 設定 | HDMI Link 連動設定 ................................................................................... 42 設定 | 訊號(VGA/色差).......................................................................................... 43 1 繁體中文

設定 | 訊號(影像) .................................................................................................. 44 設定 | 進階選項..................................................................................................... 45 附錄 ......................................................................................................46 疑難排解 ......................................................................................................46 影像 ...................................................................................................................... 46 其他 ...................................................................................................................... 47 投影機狀態指示燈 LED ........................................................................................ 48 遙控器 .................................................................................................................. 49 更換燈泡 ......................................................................................................50 相容性模式 ...................................................................................................53 影像相容性 ........................................................................................................... 53 視訊定時詳細描述 ................................................................................................ 53 電腦相容性 - VESA 標準 ...................................................................................... 54 輸入訊號適用於 HDMI/DVI-D ............................................................................... 55 True 3D 影像相容性表 ......................................................................................... 56 RS232 命令及通訊協定功能清單 .................................................................57 RS232 腳位配置 (投影機側) ................................................................................. 57 RS232 通訊協定功能清單 .................................................................................... 58 商標 .............................................................................................................62 固定於天花板上的安裝 .................................................................................63 Optoma 全球據點 ........................................................................................64 規範與安全須知 ...........................................................................................66 2 目錄

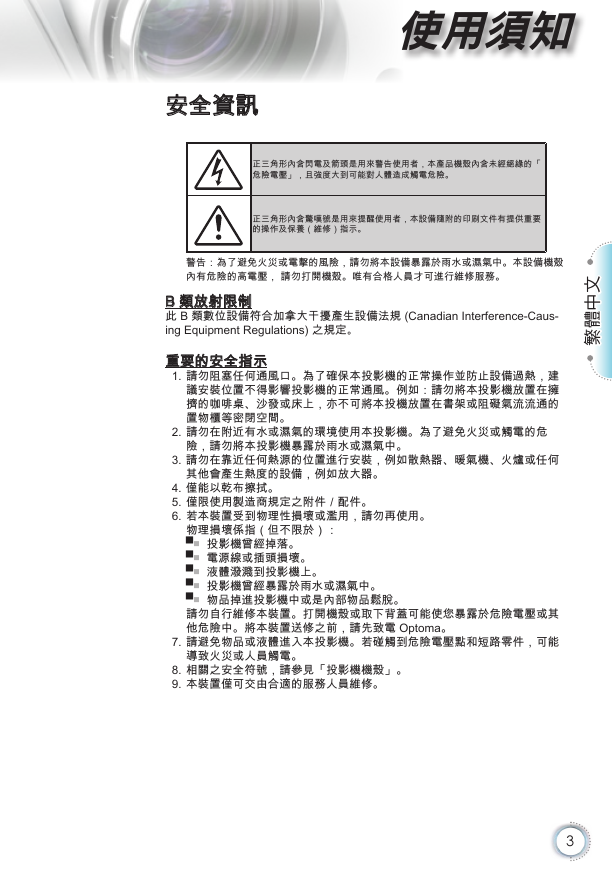

使用須知安全資訊正三角形內含閃電及箭頭是用來警告使用者，本產品機殼內含未經絕緣的「危險電壓」，且強度大到可能對人體造成觸電危險。正三角形內含驚嘆號是用來提醒使用者，本設備隨附的印刷文件有提供重要的操作及保養（維修）指示。警告：為了避免火災或電擊的風險，請勿將本設備暴露於雨水或濕氣中。本設備機殼內有危險的高電壓，請勿打開機殼。唯有合格人員才可進行維修服務。 B 類放射限制此 B 類數位設備符合加拿大干擾產生設備法規 (Canadian Interference-Caus- ing Equipment Regulations) 之規定。重要的安全指示 1. 請勿阻塞任何通風口。為了確保本投影機的正常操作並防止設備過熱，建議安裝位置不得影響投影機的正常通風。例如：請勿將本投影機放置在擁擠的咖啡桌、沙發或床上，亦不可將本投機放置在書架或阻礙氣流流通的置物櫃等密閉空間。 2. 請勿在附近有水或濕氣的環境使用本投影機。為了避免火災或觸電的危險，請勿將本投影機暴露於雨水或濕氣中。 3. 請勿在靠近任何熱源的位置進行安裝，例如散熱器、暖氣機、火爐或任何其他會產生熱度的設備，例如放大器。 4. 僅能以乾布擦拭。 5. 僅限使用製造商規定之附件／配件。 6. 若本裝置受到物理性損壞或濫用，請勿再使用。物理損壞係指（但不限於）： ▀■ 投影機曾經掉落。 ▀■ 電源線或插頭損壞。 ▀■ 液體潑濺到投影機上。 ▀■ 投影機曾經暴露於雨水或濕氣中。 ▀■ 物品掉進投影機中或是內部物品鬆脫。請勿自行維修本裝置。打開機殼或取下背蓋可能使您暴露於危險電壓或其他危險中。將本裝置送修之前，請先致電 Optoma。 7. 請避免物品或液體進入本投影機。若碰觸到危險電壓點和短路零件，可能導致火災或人員觸電。 8. 相關之安全符號，請參見「投影機機殼」。 9. 本裝置僅可交由合適的服務人員維修。 3 繁體中文

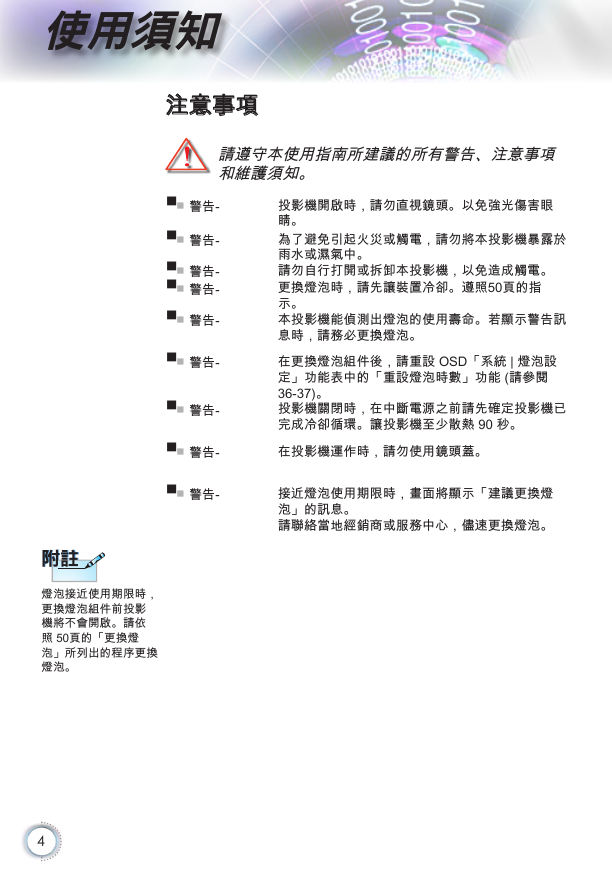

注意事項請遵守本使用指南所建議的所有警告、注意事項和維護須知。 ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- ▀■ 警告- 投影機開啟時，請勿直視鏡頭。以免強光傷害眼睛。為了避免引起火災或觸電，請勿將本投影機暴露於雨水或濕氣中。請勿自行打開或拆卸本投影機，以免造成觸電。更換燈泡時，請先讓裝置冷卻。遵照50頁的指示。本投影機能偵測出燈泡的使用壽命。若顯示警告訊息時，請務必更換燈泡。在更換燈泡組件後，請重設 OSD「系統 | 燈泡設定」功能表中的「重設燈泡時數」功能 (請參閱 36-37)。投影機關閉時，在中斷電源之前請先確定投影機已完成冷卻循環。讓投影機至少散熱 90 秒。在投影機運作時，請勿使用鏡頭蓋。接近燈泡使用期限時，畫面將顯示「建議更換燈泡」的訊息。請聯絡當地經銷商或服務中心，儘速更換燈泡。附註附註燈泡接近使用期限時，更換燈泡組件前投影機將不會開啟。請依照 50頁的「更換燈泡」所列出的程序更換燈泡。 4 使用須知

需執行： ▀■ 清潔前，請關閉投影機並將電源插頭從插座拔出。 ▀■ 使用乾布沾中性清潔劑清潔投影機外殼。 ▀■ 如投影機長時間閒置不用，請將電源插頭從插座拔出。請勿： ▀■ 阻塞裝置上的通風口。 ▀■ 使用磨損性的清潔劑、蠟或溶劑清潔本裝置。 ▀■ 在以下的情況使用：在非常炎熱、寒冷或潮溼的環境中。  確定周遭室溫介於 5 - 40°C  相對溼度為 10 - 85% (最大值)、非冷凝。 - 在灰塵和汙垢過多的區域。 - 靠近任何產生強力磁場的家電。 - 在日曬直射地點。 5 繁體中文使用須知

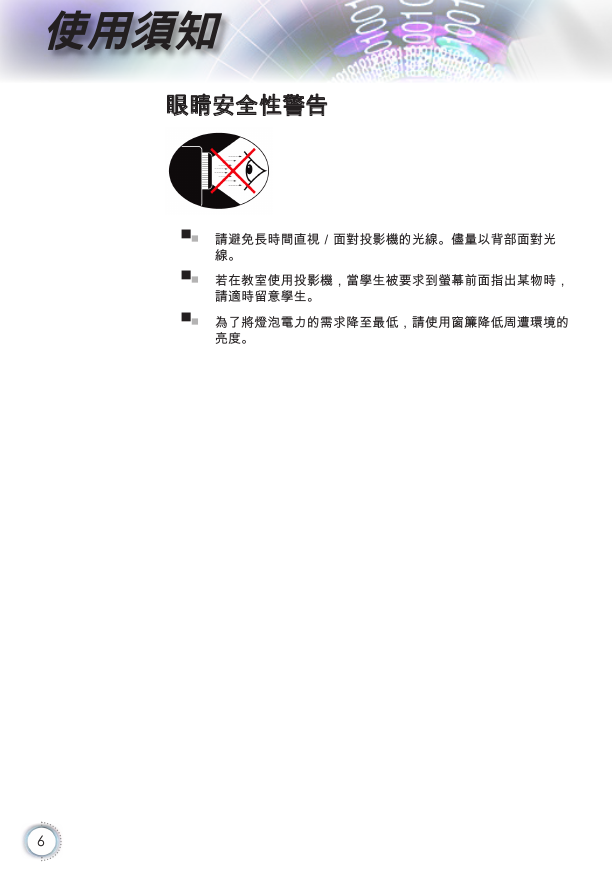

眼睛安全性警告 ▀■ 請避免長時間直視／面對投影機的光線。儘量以背部面對光線。 ▀■ 若在教室使用投影機，當學生被要求到螢幕前面指出某物時，請適時留意學生。 ▀■ 為了將燈泡電力的需求降至最低，請使用窗簾降低周遭環境的亮度。 6 使用須知

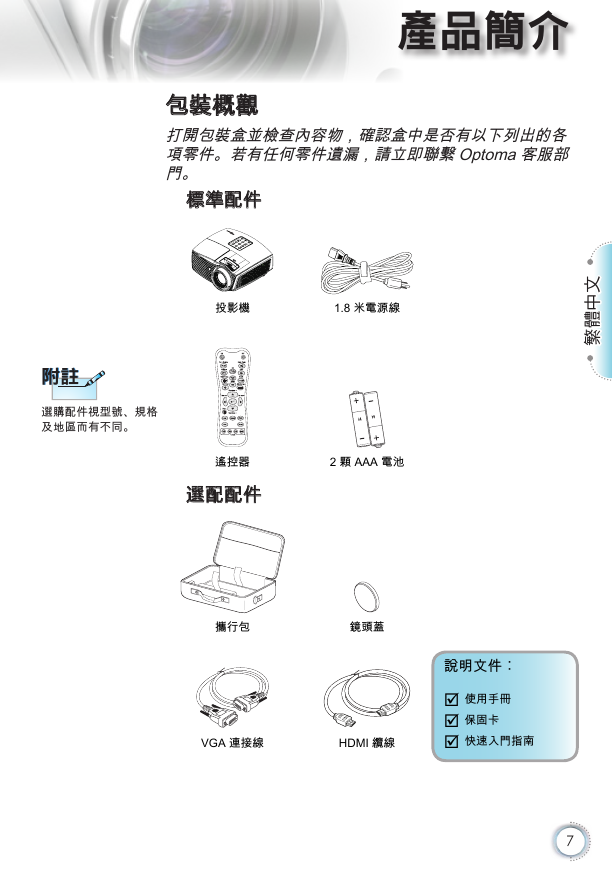

產品簡介包裝概觀打開包裝盒並檢查內容物，確認盒中是否有以下列出的各項零件。若有任何零件遺漏，請立即聯繫 Optoma 客服部門。標準配件附註附註選購配件視型號、規格及地區而有不同。投影機 1.8 米電源線遙控器選配配件 2 顆 AAA 電池攜行包鏡頭蓋 I M D H H D MI VGA 連接線 HDMI 纜線說明文件︰  使用手冊  保固卡  快速入門指南 7 繁體中文

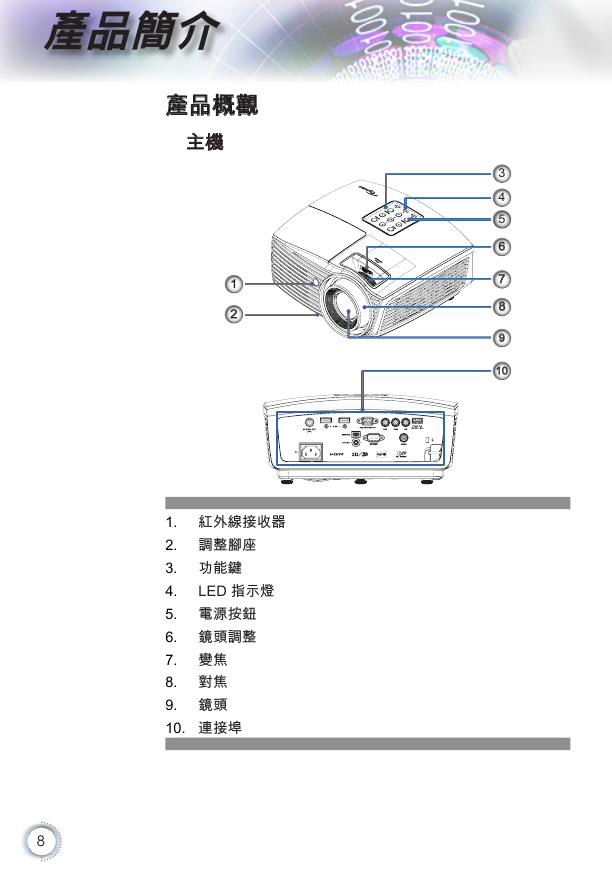

3 4 5 6 7 8 9 10 產品概觀主機 1 2 LED 指示燈 1. 紅外線接收器 2. 調整腳座 3. 功能鍵 4. 5. 電源按鈕 6. 鏡頭調整 7. 變焦 8. 對焦 9. 鏡頭 10. 連接埠 8 產品簡介
