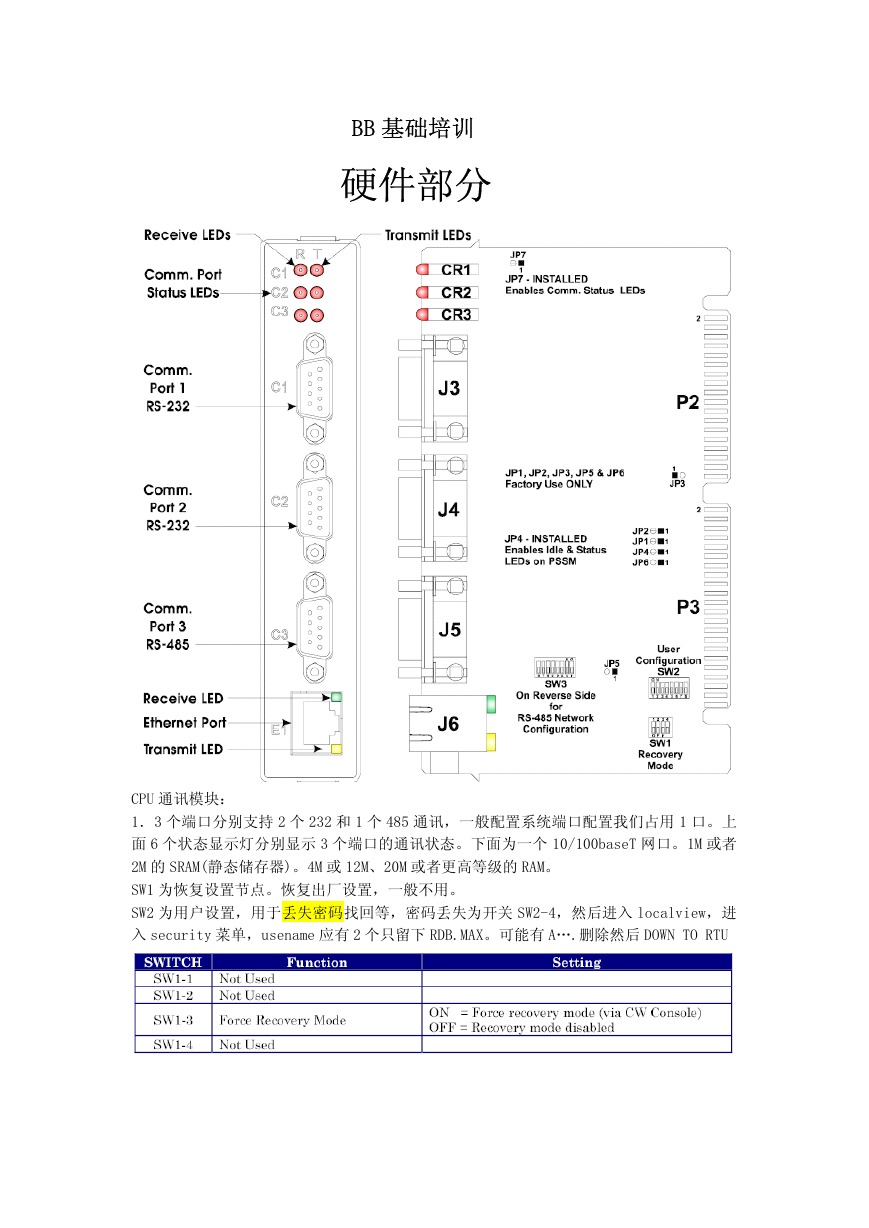

BB 基础培训 硬件部分 CPU 通讯模块: 1.3 个端口分别支持 2 个 232 和 1 个 485 通讯,一般配置系统端口配置我们占用 1 口。上 面 6 个状态显示灯分别显示 3 个端口的通讯状态。下面为一个 10/100baseT 网口。1M 或者 2M 的 SRAM(静态储存器)。4M 或 12M、20M 或者更高等级的 RAM。 SW1 为恢复设置节点。恢复出厂设置,一般不用。 SW2 为用户设置,用于丢失密码找回等,密码丢失为开关 SW2-4,然后进入 localview,进 入 security 菜单,usename 应有 2 个只留下 RDB.MAX。可能有 A….删除然后 DOWN TO RTU

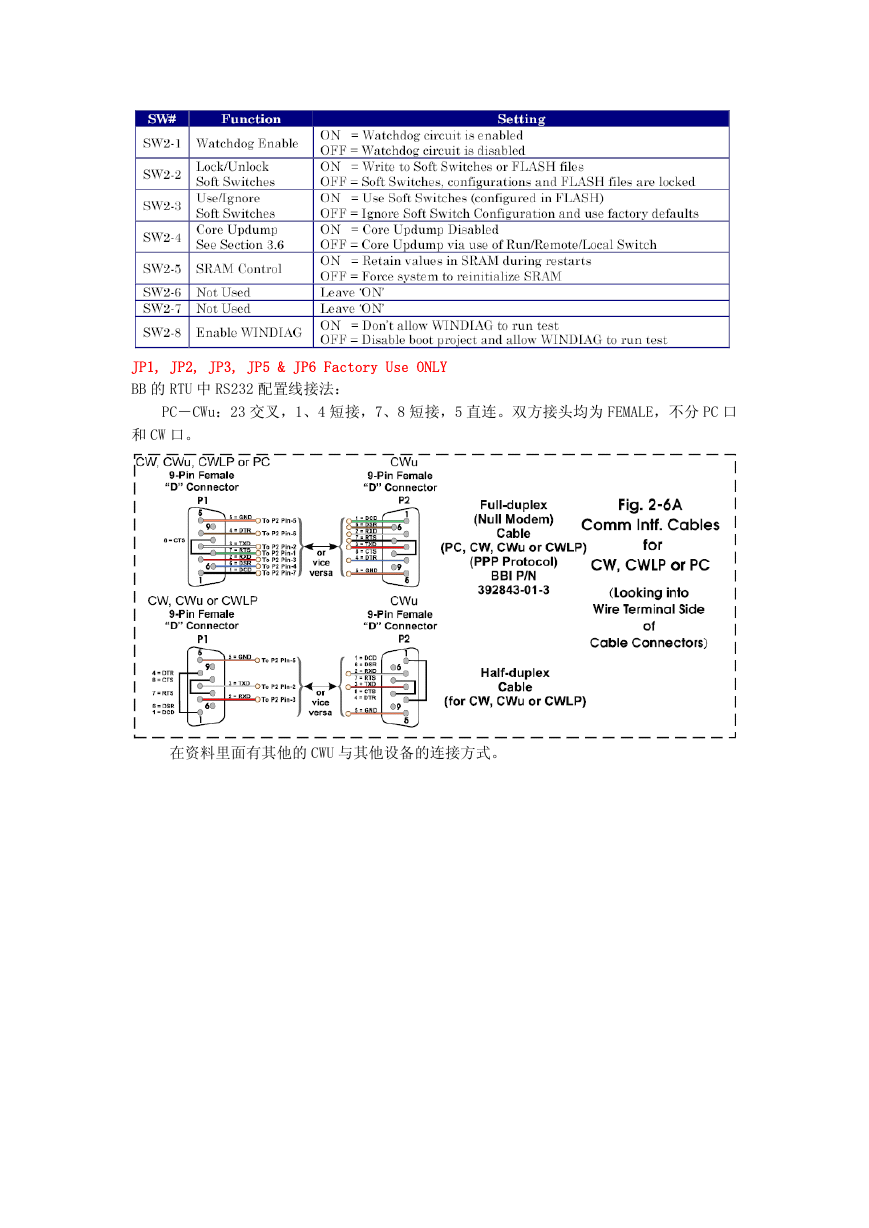

JP1, JP2, JP3, JP5 & JP6 Factory Use ONLY BB 的 RTU 中 RS232 配置线接法: PC-CWu:23 交叉,1、4 短接,7、8 短接,5 直连。双方接头均为 FEMALE,不分 PC 口 和 CW 口。 在资料里面有其他的 CWU 与其他设备的连接方式。

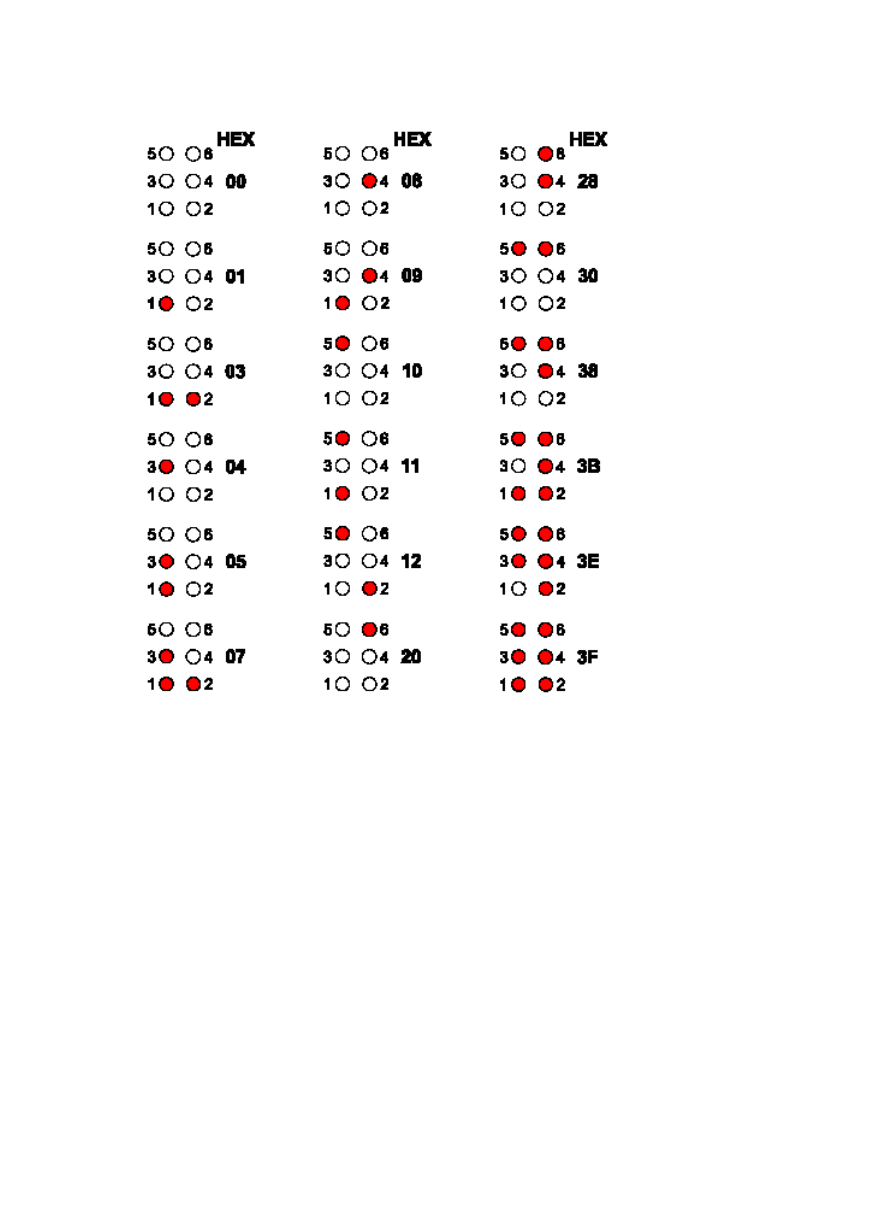

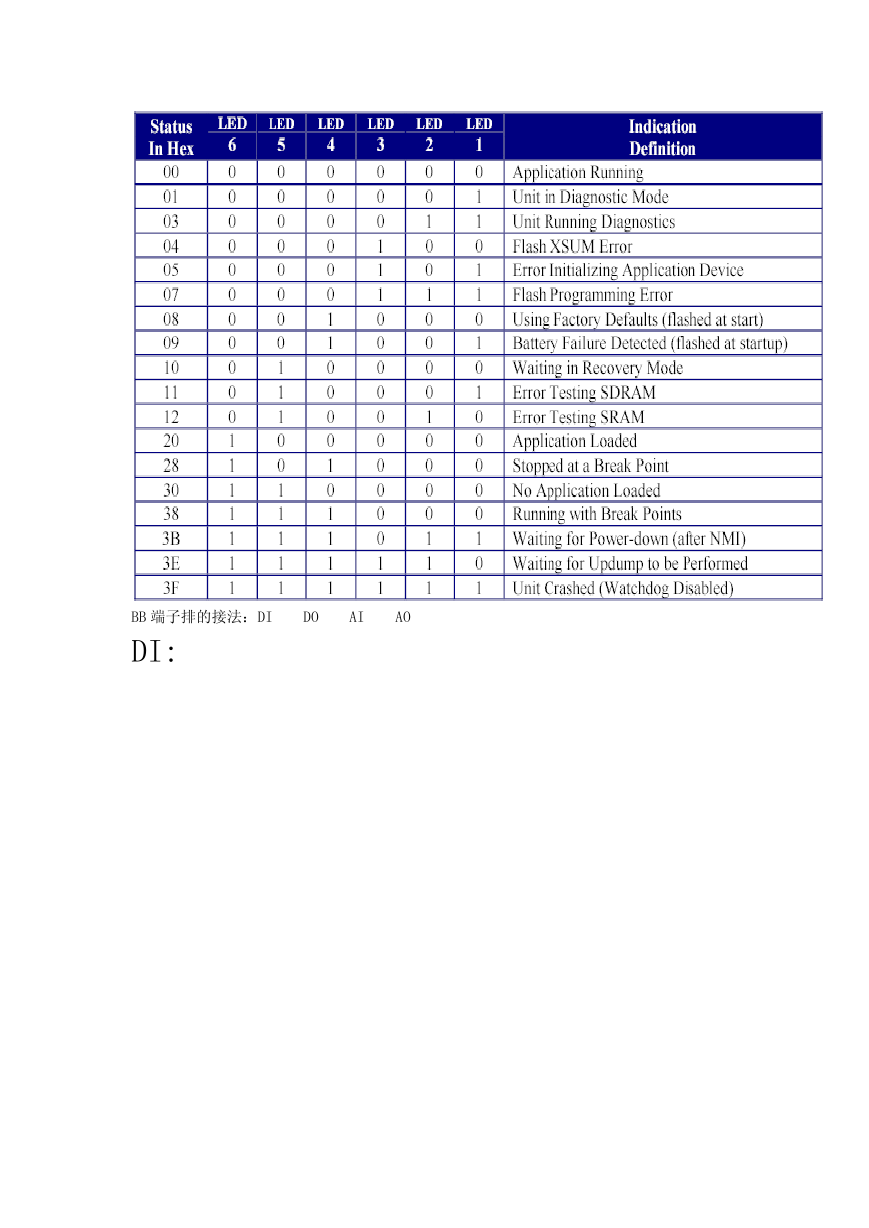

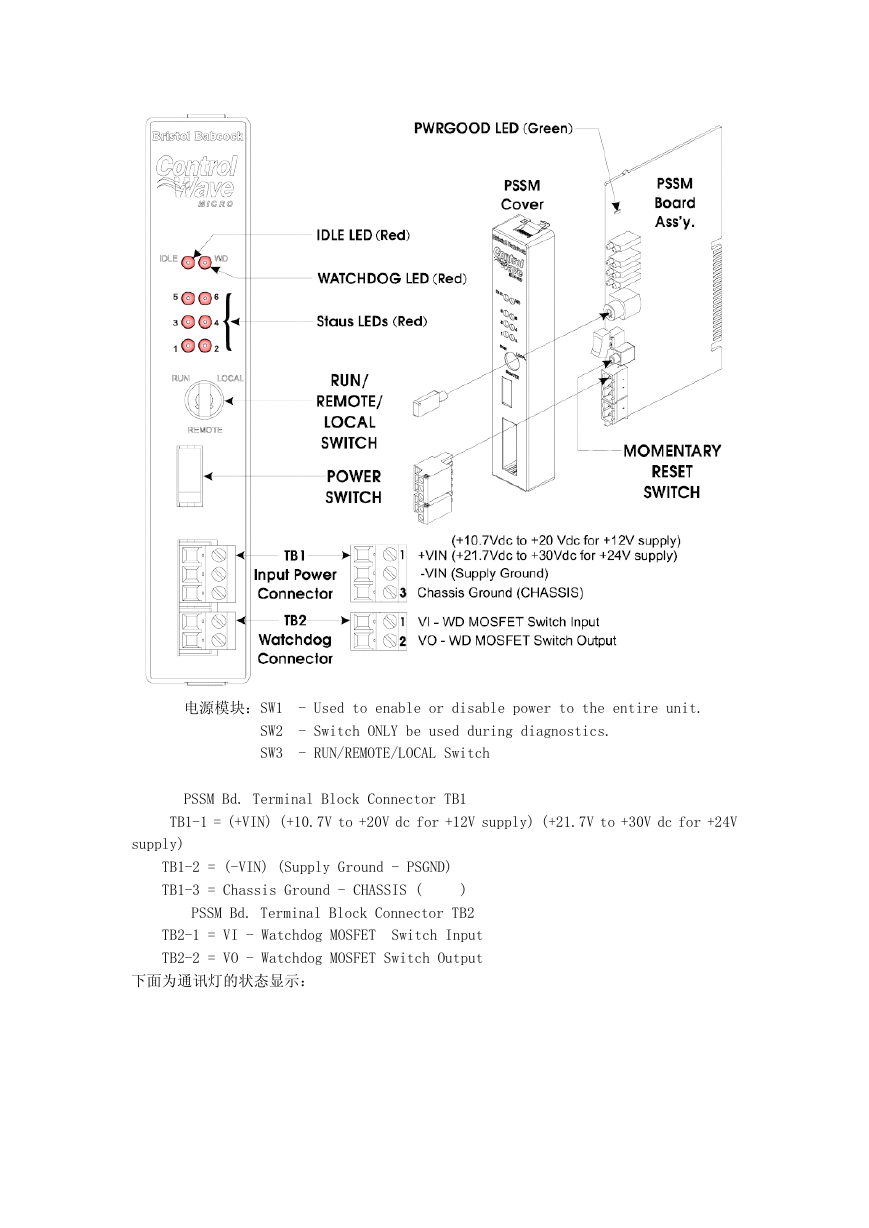

电源模块:SW1 - Used to enable or disable power to the entire unit. SW2 SW3 - Switch ONLY be used during diagnostics. - RUN/REMOTE/LOCAL Switch PSSM Bd. Terminal Block Connector TB1 TB1-1 = (+VIN) (+10.7V to +20V dc for +12V supply) (+21.7V to +30V dc for +24V supply) TB1-2 = (-VIN) (Supply Ground - PSGND) TB1-3 = Chassis Ground - CHASSIS ( ) PSSM Bd. Terminal Block Connector TB2 TB2-1 = VI - Watchdog MOSFET Switch Input TB2-2 = VO - Watchdog MOSFET Switch Output 下面为通讯灯的状态显示:

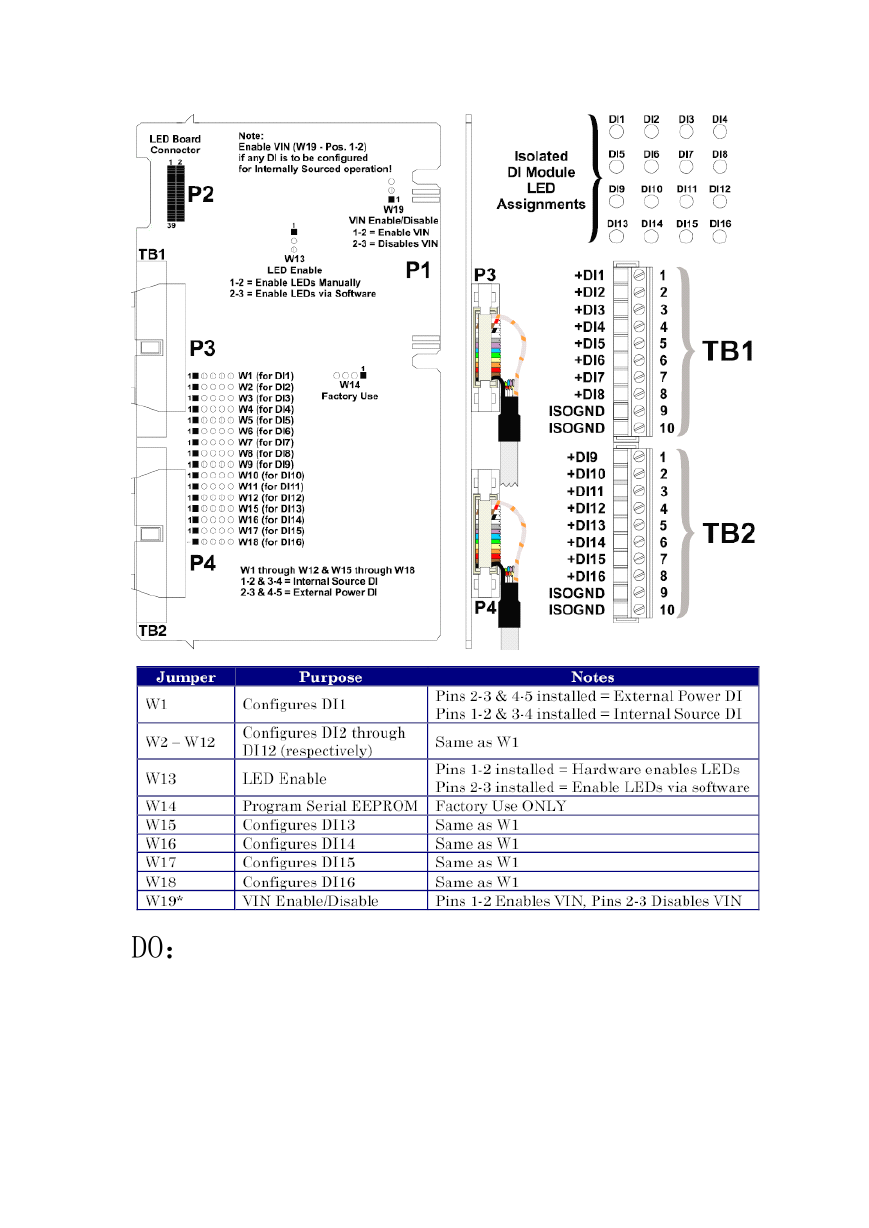

BB 端子排的接法:DI DO AI AO DI:
DO:

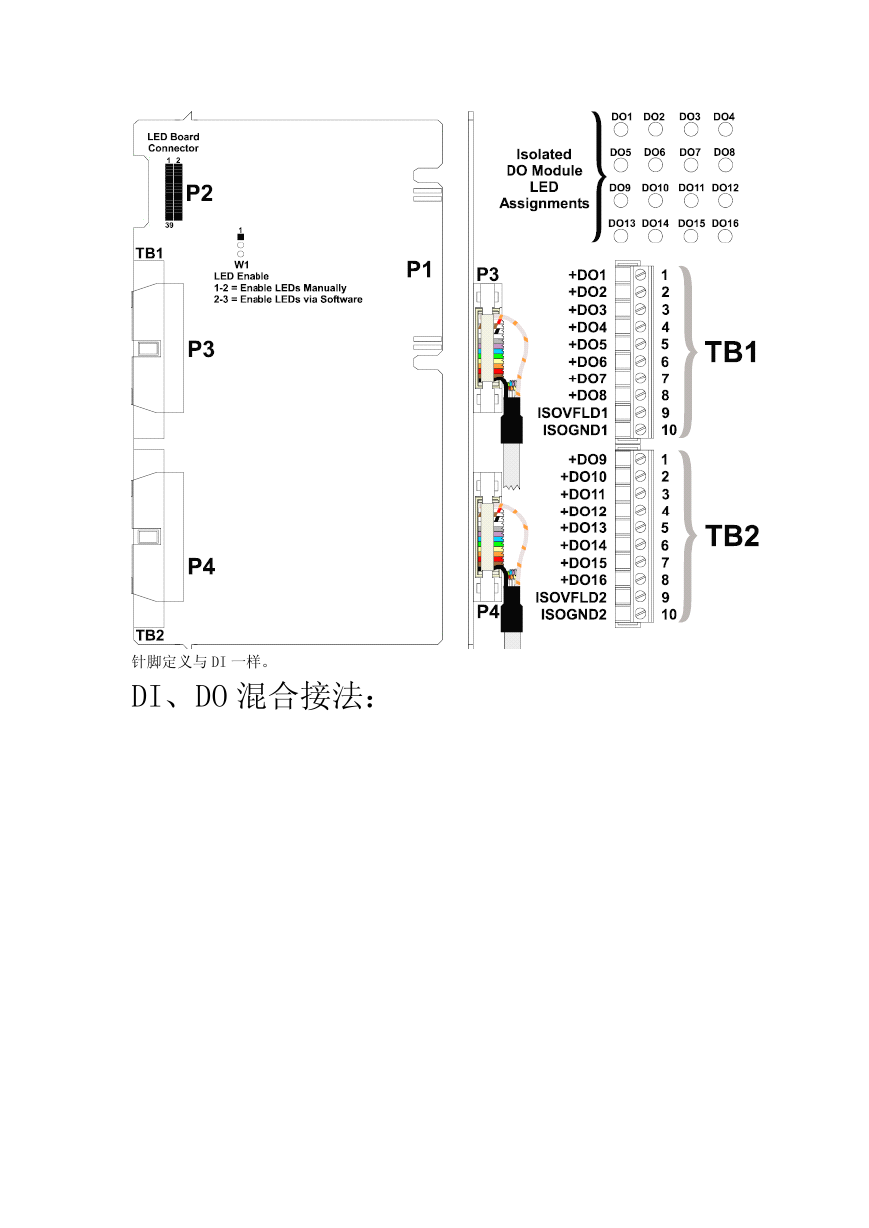

针脚定义与 DI 一样。 DI、DO 混合接法:

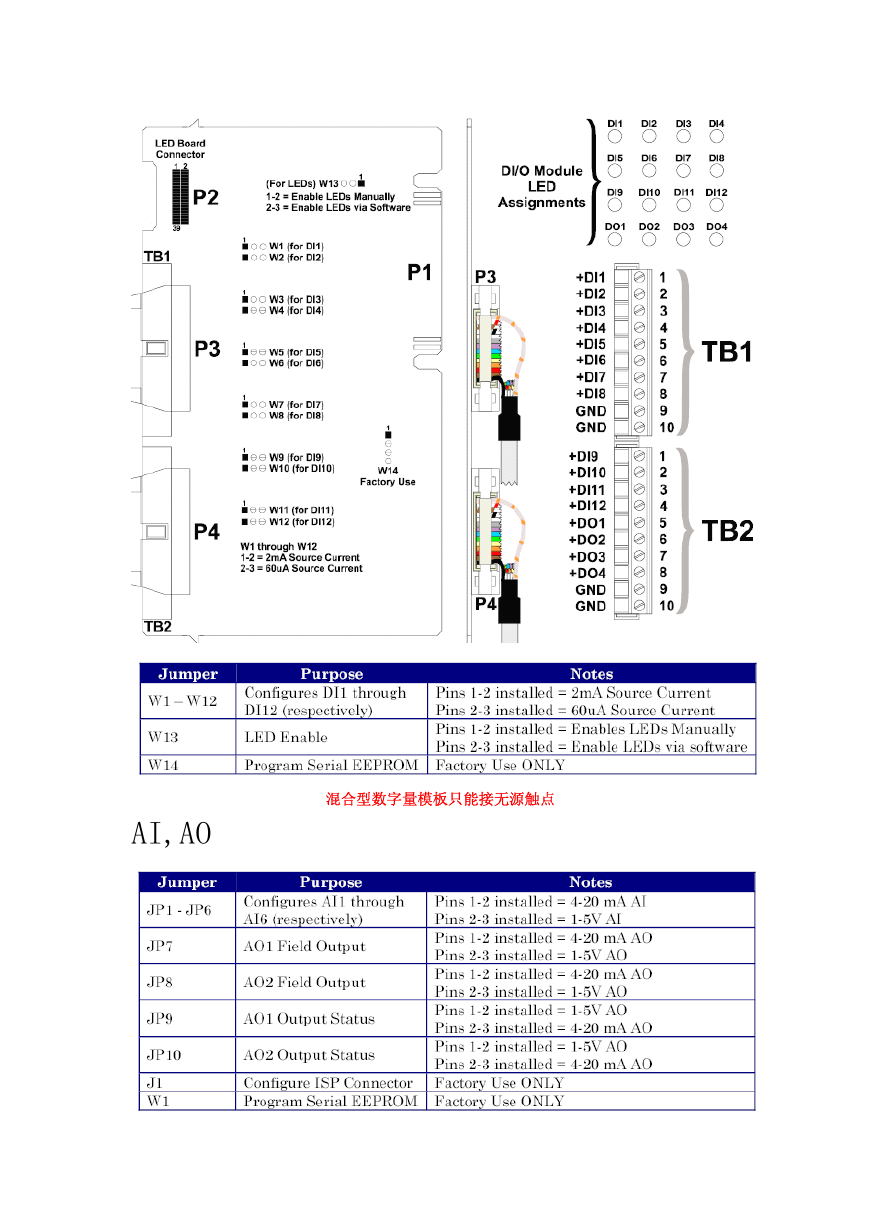

混合型数字量模板只能接无源触点 AI,AO
