HDS VSP GX00安装配置指南.docx

发布时间：2022-06-29 发布人：admin 分类：说明书 资料大小：7.01M 资料格式：docx 举报 版权申诉
第1页 / 共54页
第2页 / 共54页
第3页 / 共54页
第4页 / 共54页
第5页 / 共54页
第6页 / 共54页
第7页 / 共54页
第8页 / 共54页
资料共54页，剩余部分请下载后查看
    第1章产品概述
    1.1简介
    1.2产品型号升级
    1.3产品主要指标
    1.4高密度扩展柜
    1.5RAID支持
    磁盘相关属性
    第2章存储外观说明
    2.1外观说明
    2.2设备安装
    2.3控制器及SVP的IP地址说明
    第3章安装和配置SVP
    3.1登陆SVP
    3.1.1配置自己的网口IP地址为：10.0.0.X/255.255.255.0；然后用网线连接SVP的LAN
    3.1.2打开远程连接程序，输入用户名/密码：【SVP/raid-login】，登陆后的界面如下：
    3.1.3打开桌面的管理工具，如下图【正常情况下SN号与机器一致，双击该图标即可进入管理界面】
    3.1.4如果不一致，点击X删掉再重新添加存储，如下图
    3.1.5然后修改右上角SVP IP Address，添加管理存储
    3.2SVP前置面板说明
    3.3重装管理工具Storage Device
    3.3.1重装之前必须先停止相关服务。主要有四个服务MAPPAppServer、MAPPWebServer、M
    3.3.2安装完成后会提示相关无法启动Storage Navigator，查看上面三个服务，发现有两个没有启动
    3.3.3重启SVP完成打开桌面的Open Storage Device工具，添加存储后，双机存储图标，弹出网
    3.4SVP微码更新
    3.4.1登陆SVP【用户名：SVP；密码：raid-login】
    3.4.2停止svp相关服务
    3.4.3重启svp，单击开始菜单【start】-【Windows Security】-【Reboot】
    3.4.4重新打开Storage Navigator，按下图设置，点击Apply
    3.4.5检查微码版本是否更新
    第4章DEVICE MANAGER基本操作
    4.1License管理
    4.2在线微码升级
    4.2.1微码说明,微码存放的位置
    4.2.2微码升级选择GUM工具，如下图所示：
    4.2.3现在最新微码83-01-24点击Update之后，弹出以下界面（事先需将微码文件解压出来得到一个.m
    4.2.4在GUM 升级过程中会要求重启GUM,直接OK确认即可，大约等待十分钟之后GUM才会在两个控制器上升
    4.3热备盘设置
    4.4端口设置
    4.5RAID组划分
    4.5.1选择Parity Groups(Parity Groups，如下图所示生产配置如下
    4.5.2选择Create Parity Group，弹出以下界面。选择相应的磁盘类型，RAID类型说明：
    4.5.2.1选择磁盘类型为600GB-SAS选择RAID 6( RAID6D+2P)/RAID5(RAID6D+
    4.5.2.2RAID6组数量设置为2 / RAID5组数量设置为1并选择添加
    4.5.2.3最后确认RAID组 创建成功
    4.6LUN配置
    4.7Pool配置
    4.7.1选择pool类型为DP 分层默认disable
    4.7.2选择pool的ldev,并添加
    4.7.3设置pool名字pool1
    4.7.4确认并创建
    4.8创建虚卷
    4.9Host Group配置并映射
    4.9.1设置主机组名称HISSvrA平台选择windows,vcs选择相应的端口并绑定wwn
    4.9.2映射lun 1500G 1600G
    4.9.3挑选主机组并确认
    4.9.4确认lun的路径
    4.9.5最终确认主机组，端口组，lun的映射信息
    4.10管理网络地址修改
    4.11时间修改
    4.12Warning告警灯消除
    第5章HI-TRACK安装
    5.1卸载随机自带的HI-TAACK,并要删掉其安装目录HITACHI DATA SYSTEM这一步很重要
    5.2安装hi-track
    5.2.1单击autorun
    5.2.2设置端口默认即可
    5.2.3确认安装目录
    5.2.4安装成功
    5.2.5初始配置界面
    5.2.6设置site 必须设置
    5.2.7由于不可以出公网设置为本地
    5.2.8Subsystem 自动配置不用填写
    5.2.9启动服务
    5.2.10检测配置如下图表示配置成功
    第6章MPC 的安装
    HDS VSP G200 安装配置指南

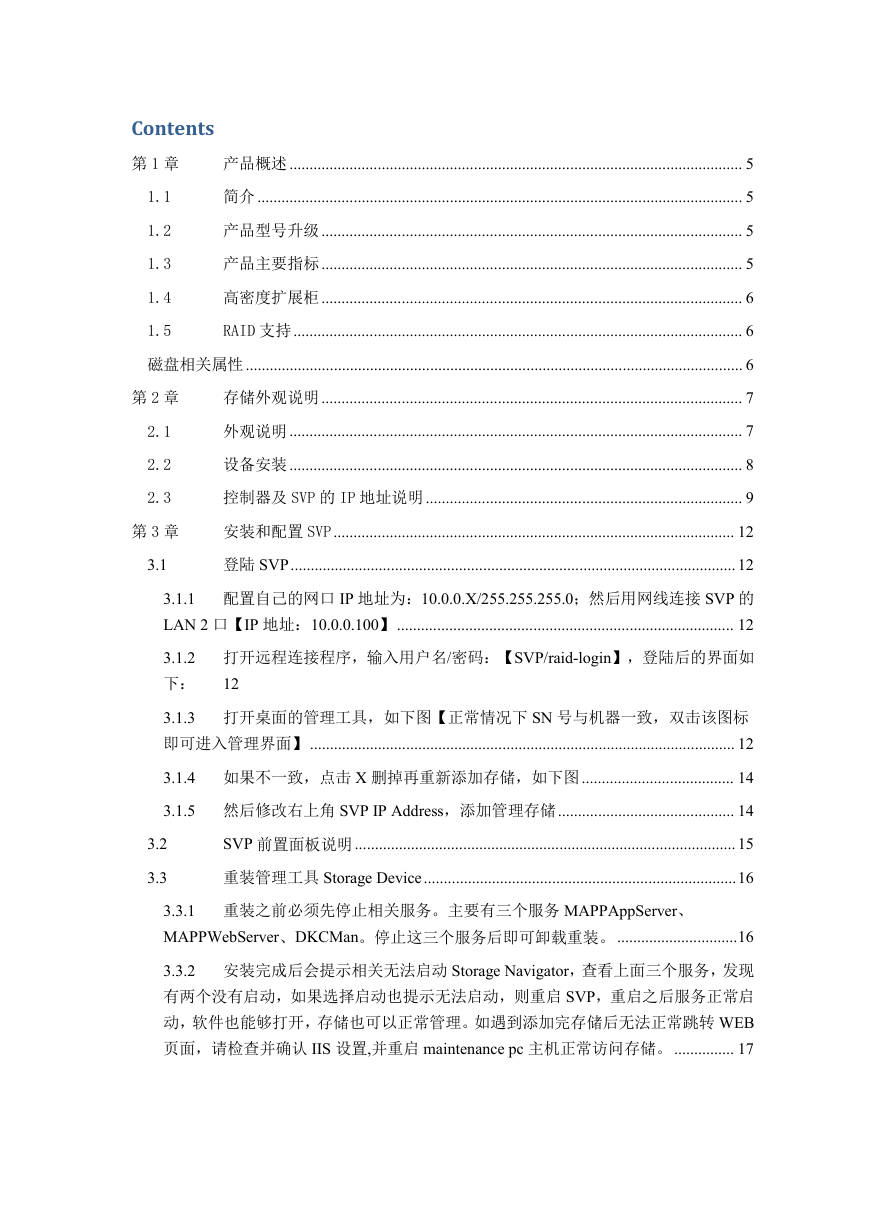

    Contents 第 1 章 产品概述................................................................................................................. 5 1.1 1.2 1.3 1.4 1.5 简介......................................................................................................................... 5 产品型号升级......................................................................................................... 5 产品主要指标......................................................................................................... 5 高密度扩展柜......................................................................................................... 6 RAID 支持................................................................................................................ 6 磁盘相关属性............................................................................................................................ 6 第 2 章 存储外观说明......................................................................................................... 7 2.1 2.2 2.3 外观说明................................................................................................................. 7 设备安装................................................................................................................. 8 控制器及 SVP 的 IP 地址说明............................................................................... 9 第 3 章 安装和配置 SVP.................................................................................................... 12 3.1 登陆 SVP...............................................................................................................12 3.1.1 配置自己的网口 IP 地址为：10.0.0.X/255.255.255.0；然后用网线连接 SVP 的 LAN 2 口【IP 地址：10.0.0.100】.................................................................................... 12 3.1.2 打开远程连接程序，输入用户名/密码：【SVP/raid-login】，登陆后的界面如 下： 12 3.1.3 打开桌面的管理工具，如下图【正常情况下 SN 号与机器一致，双击该图标 即可进入管理界面】.......................................................................................................... 12 3.1.4 如果不一致，点击 X 删掉再重新添加存储，如下图...................................... 14 3.1.5 然后修改右上角 SVP IP Address，添加管理存储............................................ 14 3.2 3.3 SVP 前置面板说明...............................................................................................15 重装管理工具 Storage Device..............................................................................16 3.3.1 重装之前必须先停止相关服务。主要有三个服务 MAPPAppServer、 MAPPWebServer、DKCMan。停止这三个服务后即可卸载重装。..............................16 3.3.2 安装完成后会提示相关无法启动 Storage Navigator，查看上面三个服务，发现 有两个没有启动，如果选择启动也提示无法启动，则重启 SVP，重启之后服务正常启 动，软件也能够打开，存储也可以正常管理。如遇到添加完存储后无法正常跳转 WEB 页面，请检查并确认 IIS 设置,并重启 maintenance pc 主机正常访问存储。............... 17

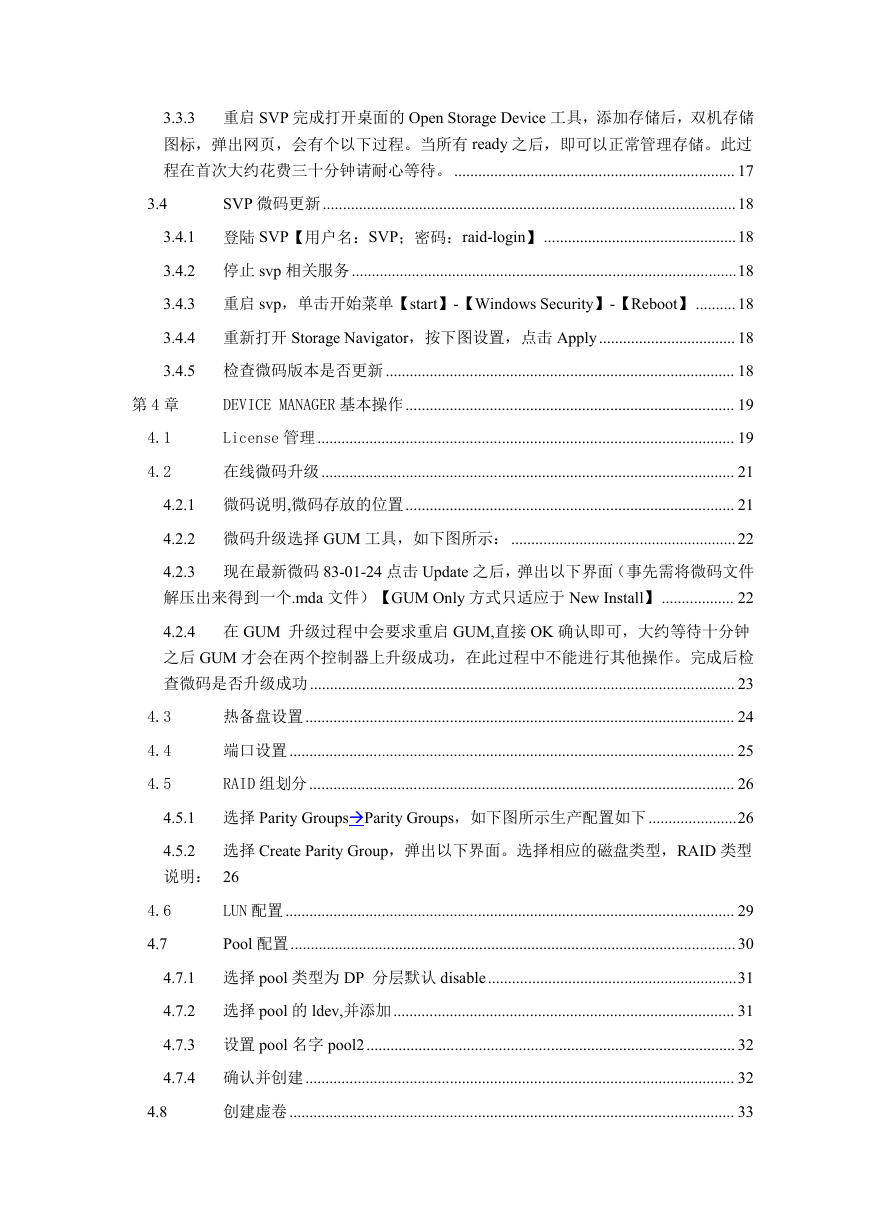

    3.3.3 重启 SVP 完成打开桌面的 Open Storage Device 工具，添加存储后，双机存储 图标，弹出网页，会有个以下过程。当所有 ready 之后，即可以正常管理存储。此过 程在首次大约花费三十分钟请耐心等待。...................................................................... 17 3.4 SVP 微码更新.......................................................................................................18 3.4.1 登陆 SVP【用户名：SVP；密码：raid-login】................................................18 3.4.2 停止 svp 相关服务................................................................................................18 3.4.3 重启 svp，单击开始菜单【start】-【Windows Security】-【Reboot】..........18 3.4.4 重新打开 Storage Navigator，按下图设置，点击 Apply.................................. 18 3.4.5 检查微码版本是否更新....................................................................................... 18 第 4 章 DEVICE MANAGER 基本操作.................................................................................. 19 4.1 4.2 License 管理........................................................................................................ 19 在线微码升级....................................................................................................... 21 4.2.1 微码说明,微码存放的位置.................................................................................. 21 4.2.2 微码升级选择 GUM 工具，如下图所示：........................................................22 4.2.3 现在最新微码 83-01-24 点击 Update 之后，弹出以下界面（事先需将微码文件 解压出来得到一个.mda 文件）【GUM Only 方式只适应于 New Install】.................. 22 4.2.4 在 GUM 升级过程中会要求重启 GUM,直接 OK 确认即可，大约等待十分钟 之后 GUM 才会在两个控制器上升级成功，在此过程中不能进行其他操作。完成后检 查微码是否升级成功.......................................................................................................... 23 4.3 4.4 4.5 热备盘设置........................................................................................................... 24 端口设置............................................................................................................... 25 RAID 组划分.......................................................................................................... 26 4.5.1 选择 Parity GroupsParity Groups，如下图所示生产配置如下......................26 4.5.2 选择 Create Parity Group，弹出以下界面。选择相应的磁盘类型，RAID 类型 说明： 26 4.6 4.7 LUN 配置................................................................................................................ 29 Pool 配置...............................................................................................................30 4.7.1 选择 pool 类型为 DP 分层默认 disable..............................................................31 4.7.2 选择 pool 的 ldev,并添加..................................................................................... 31 4.7.3 设置 pool 名字 pool2............................................................................................ 32 4.7.4 确认并创建........................................................................................................... 32 4.8 创建虚卷............................................................................................................... 33
    4.8.1 选择 pool2............................................................................. 错误！未定义书签。 4.8.2 创建一个 3.66T 的卷............................................................错误！未定义书签。 4.8.3 确认并创建........................................................................... 错误！未定义书签。 4.9 Host Group 配置并映射...................................................................................... 33 4.9.1 设置主机组名称 hp580-202 平台选择 windows,选择图示主机........................34 4.9.2 选择对应的端口并添加....................................................... 错误！未定义书签。 4.9.3 映射 lun 800G 500G 700G....................................................................................35 4.9.4 挑选主机组并确认............................................................................................... 35 4.9.5 确认 lun 的路径.................................................................................................... 36 4.9.6 最终确认主机组，端口组，lun 的映射信息..................................................... 36 4.10 4.11 4.12 管理网络地址修改............................................................................................... 36 时间修改............................................................................................................... 38 Warning 告警灯消除............................................................................................ 41 第 5 章 MPC 的安装........................................................................................................... 42

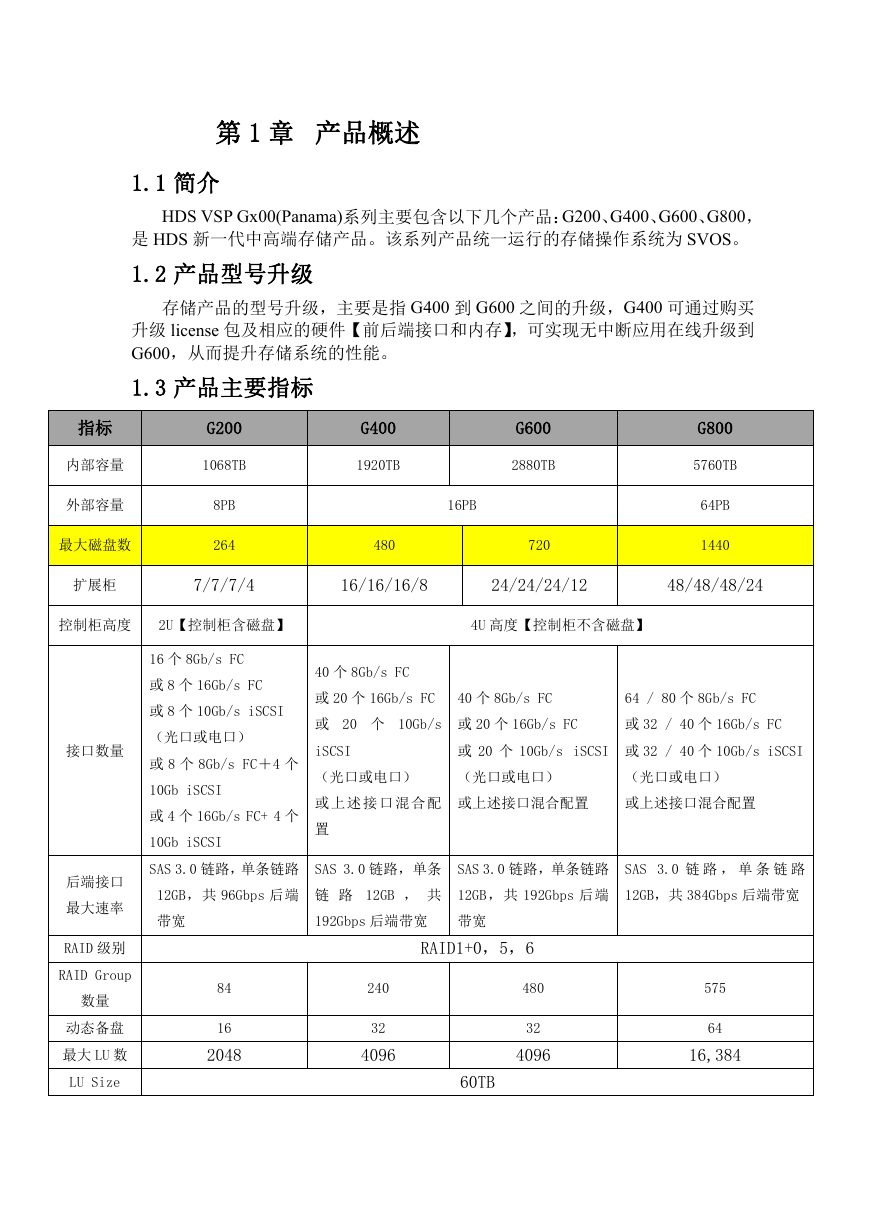

    第 1 章 产品概述 1.1 简介 HDS VSP Gx00(Panama)系列主要包含以下几个产品：G200、G400、G600、G800， 是 HDS 新一代中高端存储产品。该系列产品统一运行的存储操作系统为 SVOS。 1.2 产品型号升级 存储产品的型号升级，主要是指 G400 到 G600 之间的升级，G400 可通过购买 升级 license 包及相应的硬件【前后端接口和内存】，可实现无中断应用在线升级到 G600，从而提升存储系统的性能。 1.3 产品主要指标 指标 内部容量 外部容量 最大磁盘数 G200 1068TB 8PB 264 G400 1920TB G600 2880TB 16PB 480 720 G800 5760TB 64PB 1440 扩展柜 7/7/7/4 16/16/16/8 24/24/24/12 48/48/48/24 控制柜高度 2U【控制柜含磁盘】 4U 高度【控制柜不含磁盘】 16 个 8Gb/s FC 或 8 个 16Gb/s FC 或 8 个 10Gb/s iSCSI （光口或电口） 或 8 个 8Gb/s FC＋4 个 10Gb iSCSI 或 4 个 16Gb/s FC+ 4 个 10Gb iSCSI 40 个 8Gb/s FC 或 20 个 16Gb/s FC 40 个 8Gb/s FC 64 / 80 个 8Gb/s FC 或 20 个 10Gb/s 或 20 个 16Gb/s FC 或 32 / 40 个 16Gb/s FC iSCSI 或 20 个 10Gb/s iSCSI 或 32 / 40 个 10Gb/s iSCSI （光口或电口） （光口或电口） （光口或电口） 或 上述 接 口 混合 配 或上述接口混合配置 或上述接口混合配置 置 SAS 3.0 链路，单条链路 SAS 3.0 链路，单条 SAS 3.0 链路，单条链路 SAS 3.0 链 路 ， 单 条 链 路 12GB，共 96Gbps 后端 链 路 12GB ， 共 12GB，共 192Gbps 后端 12GB，共 384Gbps 后端带宽 带宽 192Gbps 后端带宽 带宽 84 16 2048 240 32 4096 RAID1+0，5，6 480 32 4096 60TB 575 64 16,384 接口数量 后端接口 最大速率 RAID 级别 RAID Group 数量 动态备盘 最大 LU 数 LU Size

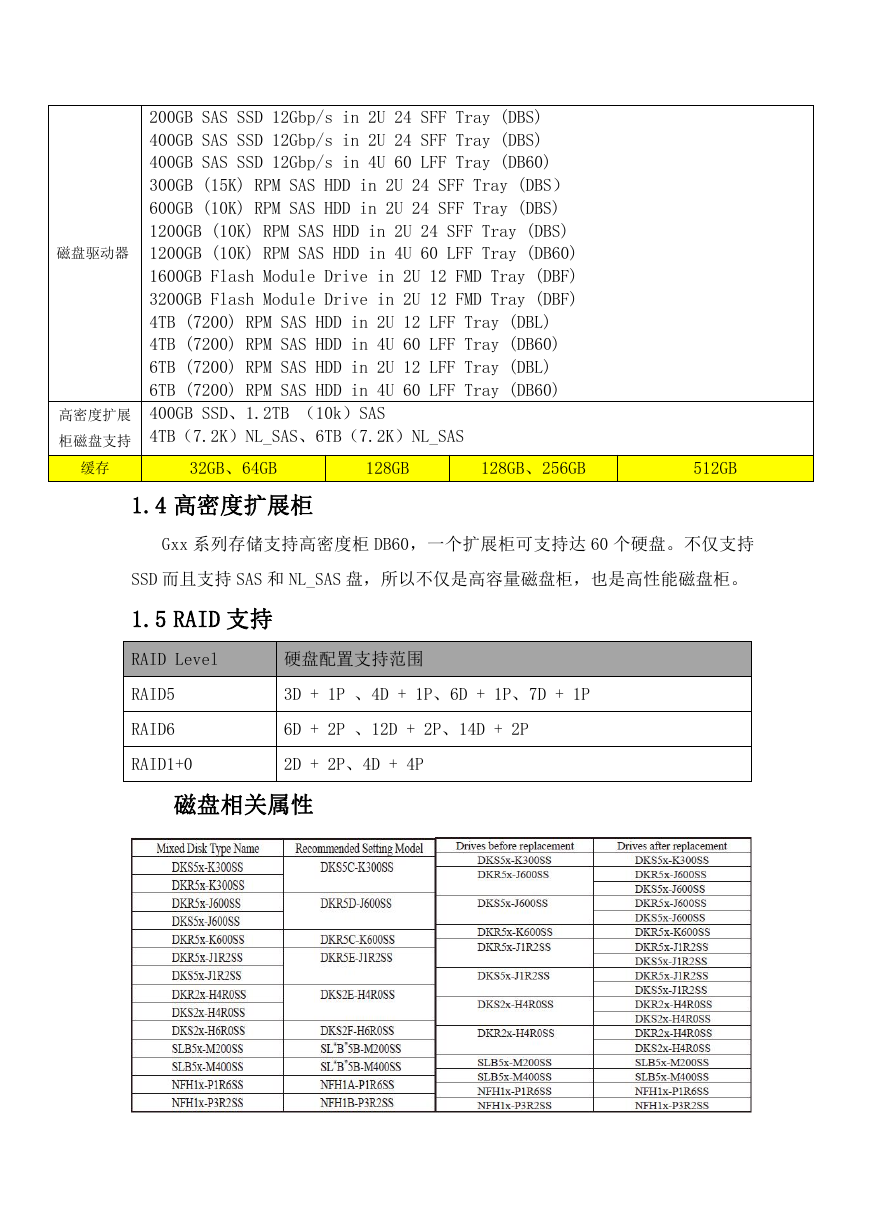

    200GB SAS SSD 12Gbp/s in 2U 24 SFF Tray (DBS) 400GB SAS SSD 12Gbp/s in 2U 24 SFF Tray (DBS) 400GB SAS SSD 12Gbp/s in 4U 60 LFF Tray (DB60) 300GB (15K) RPM SAS HDD in 2U 24 SFF Tray (DBS） 600GB (10K) RPM SAS HDD in 2U 24 SFF Tray (DBS) 1200GB (10K) RPM SAS HDD in 2U 24 SFF Tray (DBS) 1200GB (10K) RPM SAS HDD in 4U 60 LFF Tray (DB60) 1600GB Flash Module Drive in 2U 12 FMD Tray (DBF) 3200GB Flash Module Drive in 2U 12 FMD Tray (DBF) 4TB (7200) RPM SAS HDD in 2U 12 LFF Tray (DBL) 4TB (7200) RPM SAS HDD in 4U 60 LFF Tray (DB60) 6TB (7200) RPM SAS HDD in 2U 12 LFF Tray (DBL) 6TB (7200) RPM SAS HDD in 4U 60 LFF Tray (DB60) 400GB SSD、1.2TB （10k）SAS 4TB（7.2K）NL_SAS、6TB（7.2K）NL_SAS 磁盘驱动器 高密度扩展 柜磁盘支持 缓存 32GB、64GB 128GB 128GB、256GB 512GB 1.4 高密度扩展柜 Gxx 系列存储支持高密度柜 DB60，一个扩展柜可支持达 60 个硬盘。不仅支持 SSD 而且支持 SAS 和 NL_SAS 盘，所以不仅是高容量磁盘柜，也是高性能磁盘柜。 1.5 RAID 支持 RAID Level 硬盘配置支持范围 RAID5 RAID6 3D + 1P 、4D + 1P、6D + 1P、7D + 1P 6D + 2P 、12D + 2P、14D + 2P RAID1+0 2D + 2P、4D + 4P 磁盘相关属性

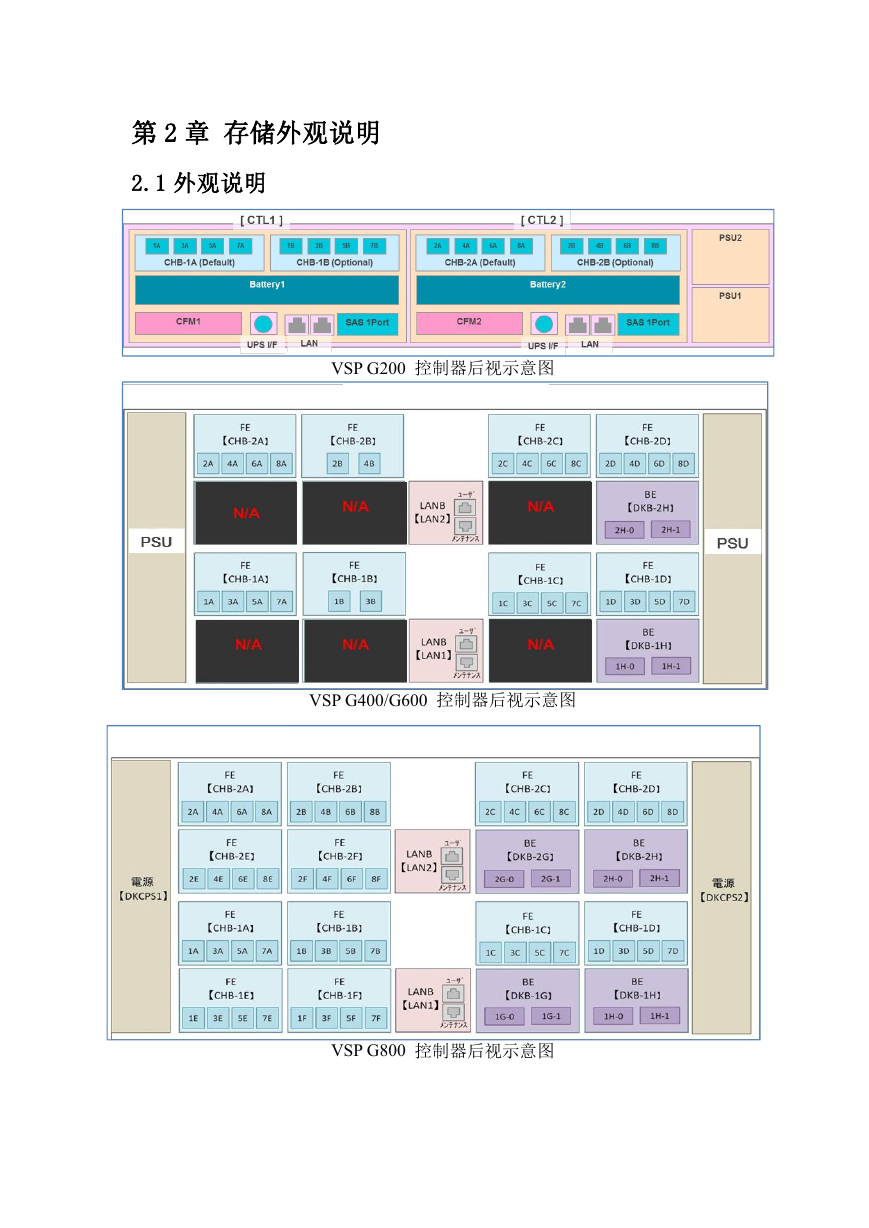

    第 2 章 存储外观说明 2.1 外观说明 VSP G200 控制器后视示意图 VSP G400/G600 控制器后视示意图 VSP G800 控制器后视示意图

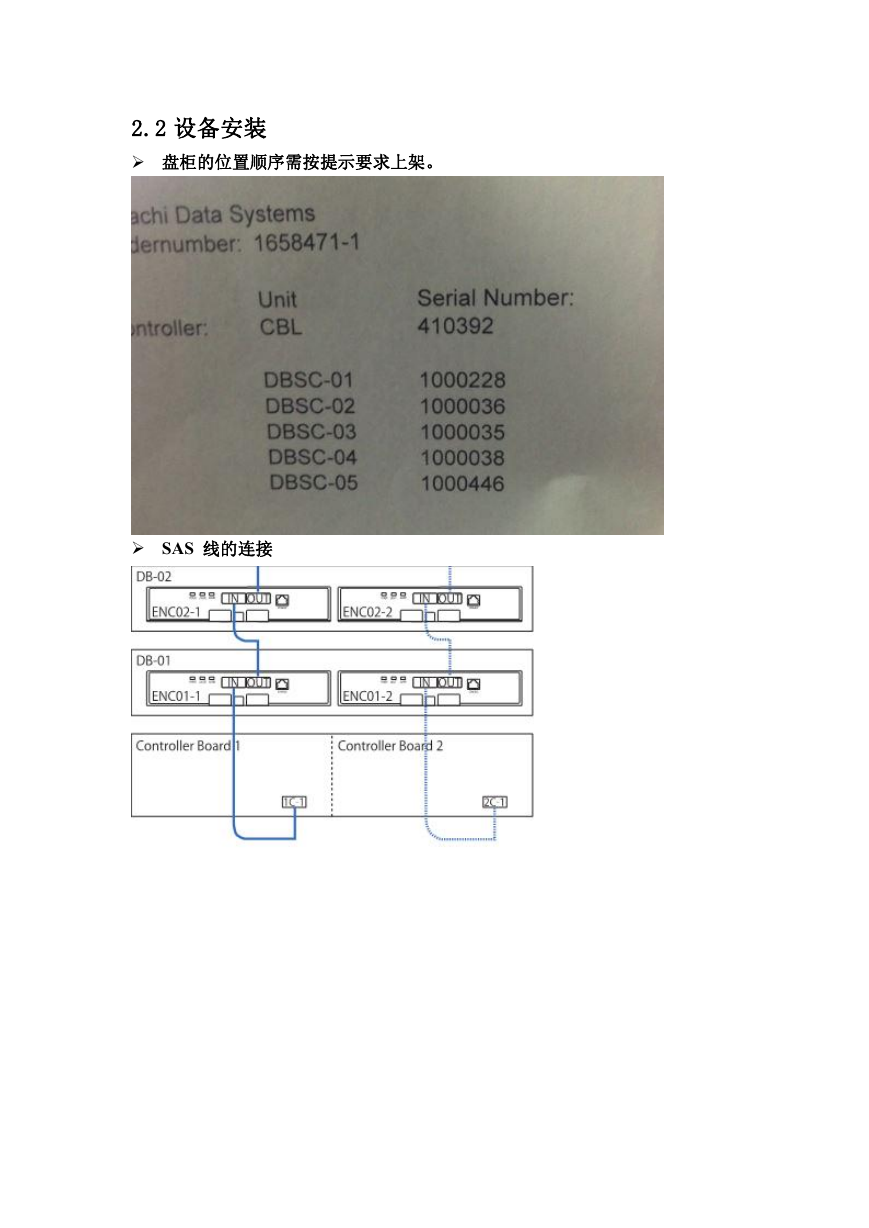

    2.2 设备安装  盘柜的位置顺序需按提示要求上架。  SAS 线的连接
