华为P8 故障维修流程图 GSM1接收故障.pdf

第1页 / 共1页
资料共1页,全文预览结束

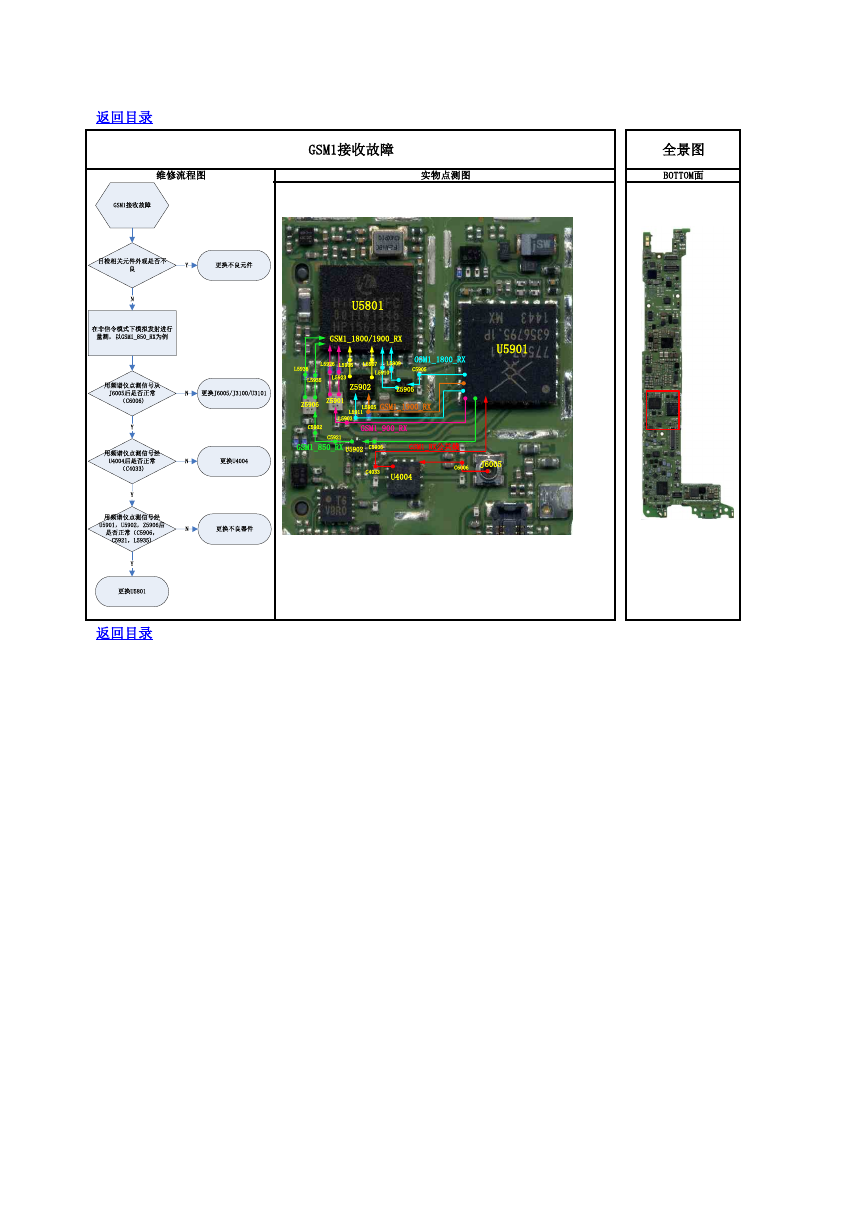

返回目录 GSM1接收故障 维修流程图 实物点测图 全景图 BOTTOM面 U5801 GSM1_1800/1900_RX L5926 L5906 L5907 L5909 L5910 Z5902 Z5905 L5905 L5911 GSM1_1900_RX U5901 GSM1_1800_RX C5905 L5936 L5935 L5923 Z5906 Z5901 L5903 C5902 GSM1_900_RX C5921 GSM1_850_RX U5902 C5906 GSM1_RX公共线 C4033 U4004 C6006 J6005 返回目录 GSM1接收故障目检相关元件外观是否不良更换不良元件Y在非信令模式下模拟发射进行量测,以GSM1_850_RX为例用频谱仪点测信号从J6005后是否正常(C6006)用频谱仪点测信号经U4004后是否正常(C4033)NY更换J6005/J3100/U3101NN用频谱仪点测信号经U5901,U5902,Z5906后是否正常(C5906,C5921,L5935)更换不良器件NY更换U4004更换U5801Y
