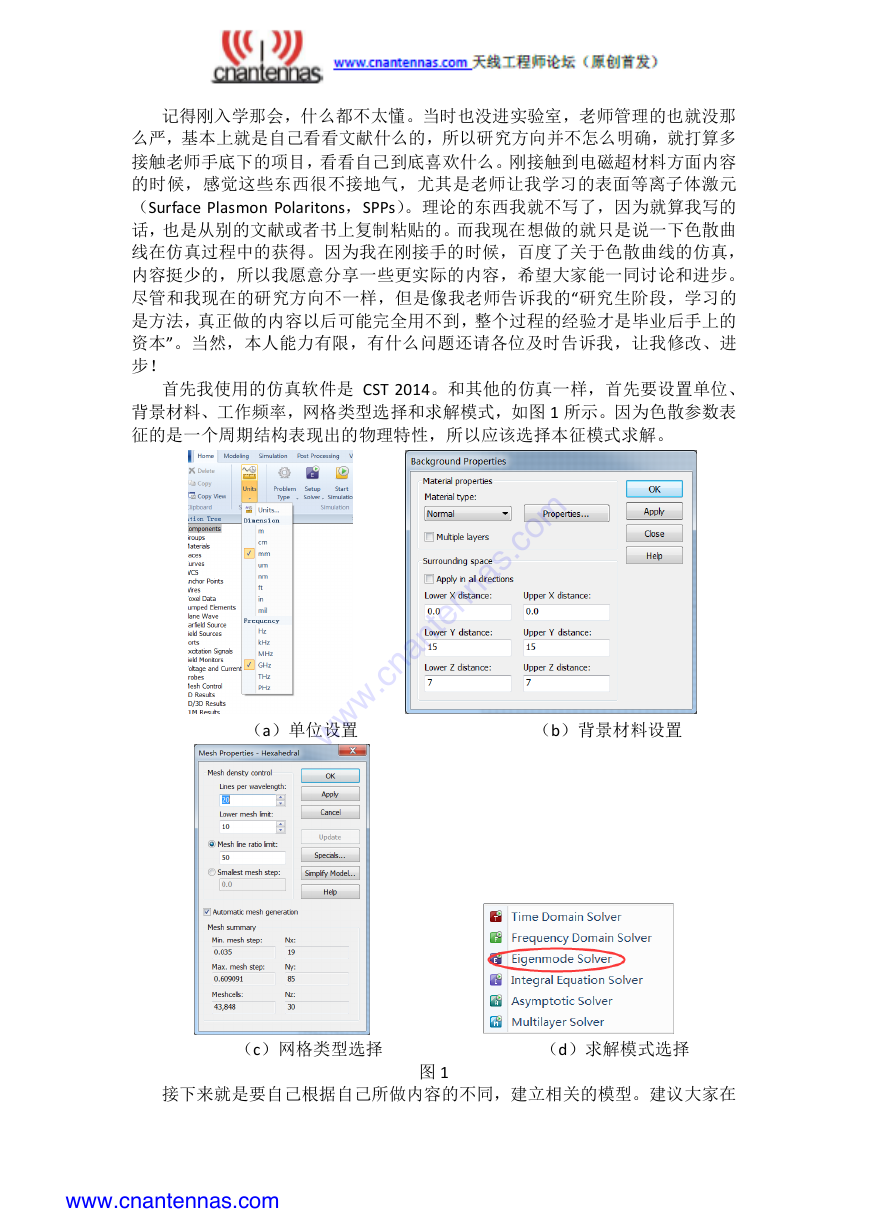

记得刚入学那会，什么都不太懂。当时也没进实验室，老师管理的也就没那 么严，基本上就是自己看看文献什么的，所以研究方向并不怎么明确，就打算多 接触老师手底下的项目，看看自己到底喜欢什么。刚接触到电磁超材料方面内容 的时候，感觉这些东西很不接地气，尤其是老师让我学习的表面等离子体激元 （Surface Plasmon Polaritons，SPPs）。理论的东西我就不写了，因为就算我写的 话，也是从别的文献或者书上复制粘贴的。而我现在想做的就只是说一下色散曲 线在仿真过程中的获得。因为我在刚接手的时候，百度了关于色散曲线的仿真， 内容挺少的，所以我愿意分享一些更实际的内容，希望大家能一同讨论和进步。 尽管和我现在的研究方向不一样，但是像我老师告诉我的“研究生阶段，学习的 是方法，真正做的内容以后可能完全用不到，整个过程的经验才是毕业后手上的 资本”。当然，本人能力有限，有什么问题还请各位及时告诉我，让我修改、进 步！ 首先我使用的仿真软件是 CST 2014。和其他的仿真一样，首先要设置单位、 背景材料、工作频率，网格类型选择和求解模式，如图 1 所示。因为色散参数表 征的是一个周期结构表现出的物理特性，所以应该选择本征模式求解。 w w w.cnantennas.co m （a）单位设置 （b）背景材料设置 （c）网格类型选择 （d）求解模式选择 图 1 接下来就是要自己根据自己所做内容的不同，建立相关的模型。建议大家在 www.cnantennas.com 

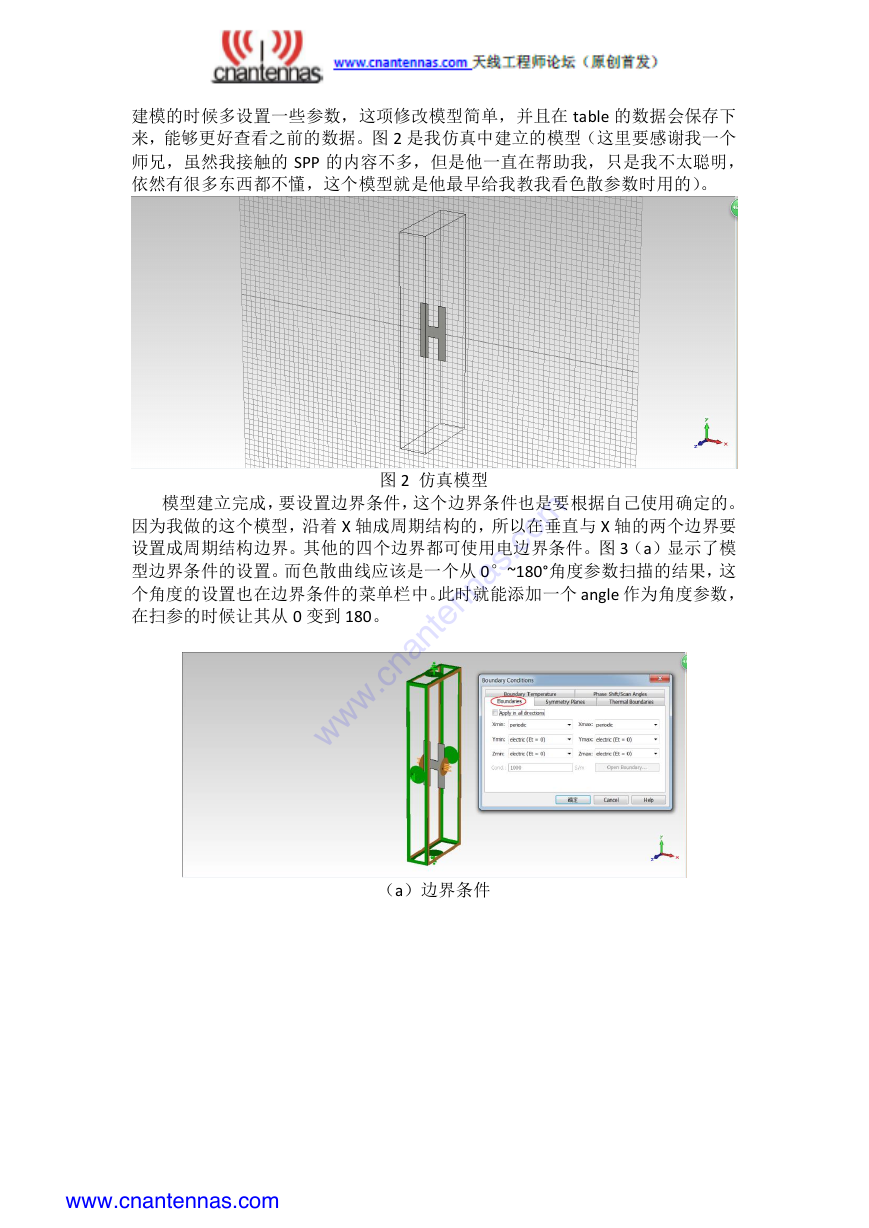

建模的时候多设置一些参数，这项修改模型简单，并且在 table 的数据会保存下 来，能够更好查看之前的数据。图 2 是我仿真中建立的模型（这里要感谢我一个 师兄，虽然我接触的 SPP 的内容不多，但是他一直在帮助我，只是我不太聪明， 依然有很多东西都不懂，这个模型就是他最早给我教我看色散参数时用的）。 模型建立完成，要设置边界条件，这个边界条件也是要根据自己使用确定的。 因为我做的这个模型，沿着 X 轴成周期结构的，所以在垂直与 X 轴的两个边界要 设置成周期结构边界。其他的四个边界都可使用电边界条件。图 3（a）显示了模 型边界条件的设置。而色散曲线应该是一个从 0°~180°角度参数扫描的结果，这 个角度的设置也在边界条件的菜单栏中。此时就能添加一个 angle 作为角度参数， 在扫参的时候让其从 0 变到 180。 图 2 仿真模型 w w w.cnantennas.co m （a）边界条件 www.cnantennas.com 

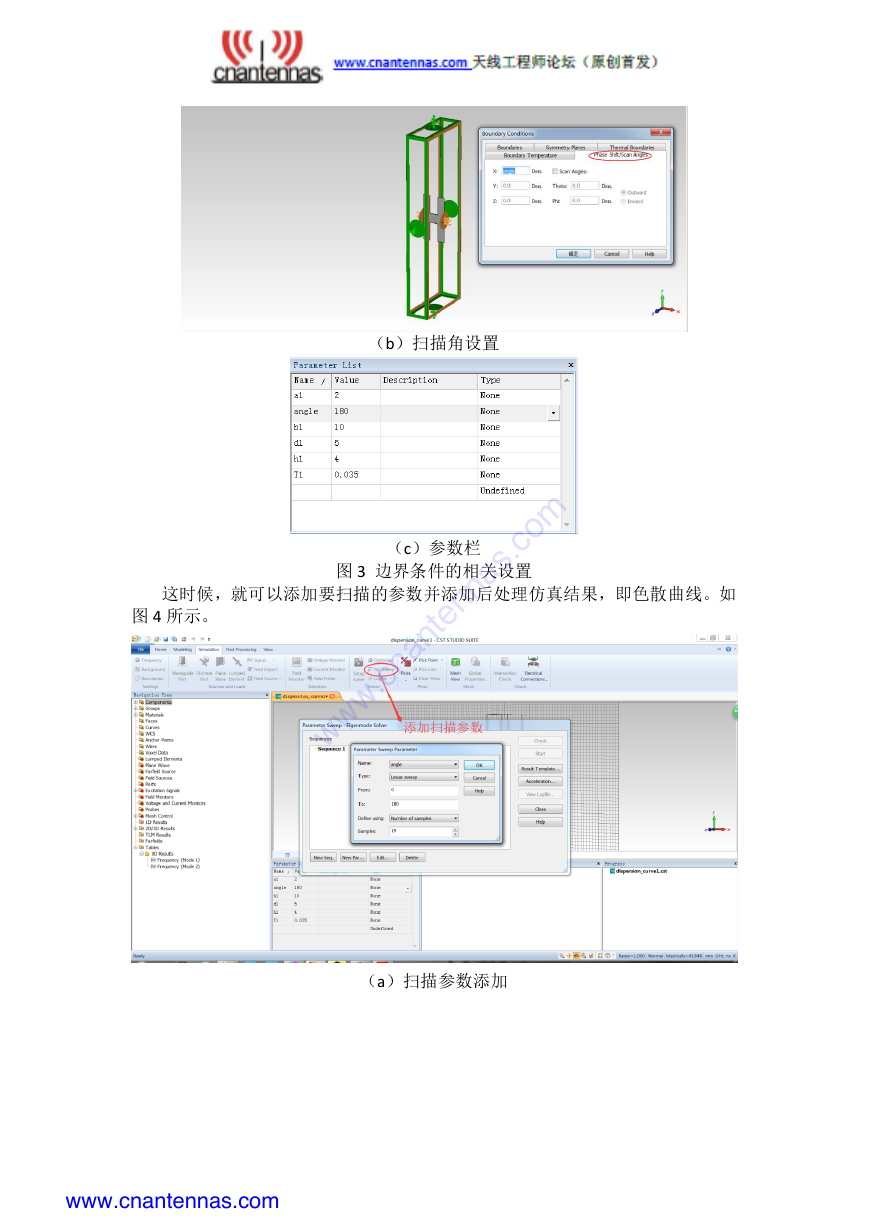

（b）扫描角设置 （c）参数栏 这时候，就可以添加要扫描的参数并添加后处理仿真结果，即色散曲线。如 图 4 所示。 图 3 边界条件的相关设置 w w w.cnantennas.co m （a）扫描参数添加 www.cnantennas.com 

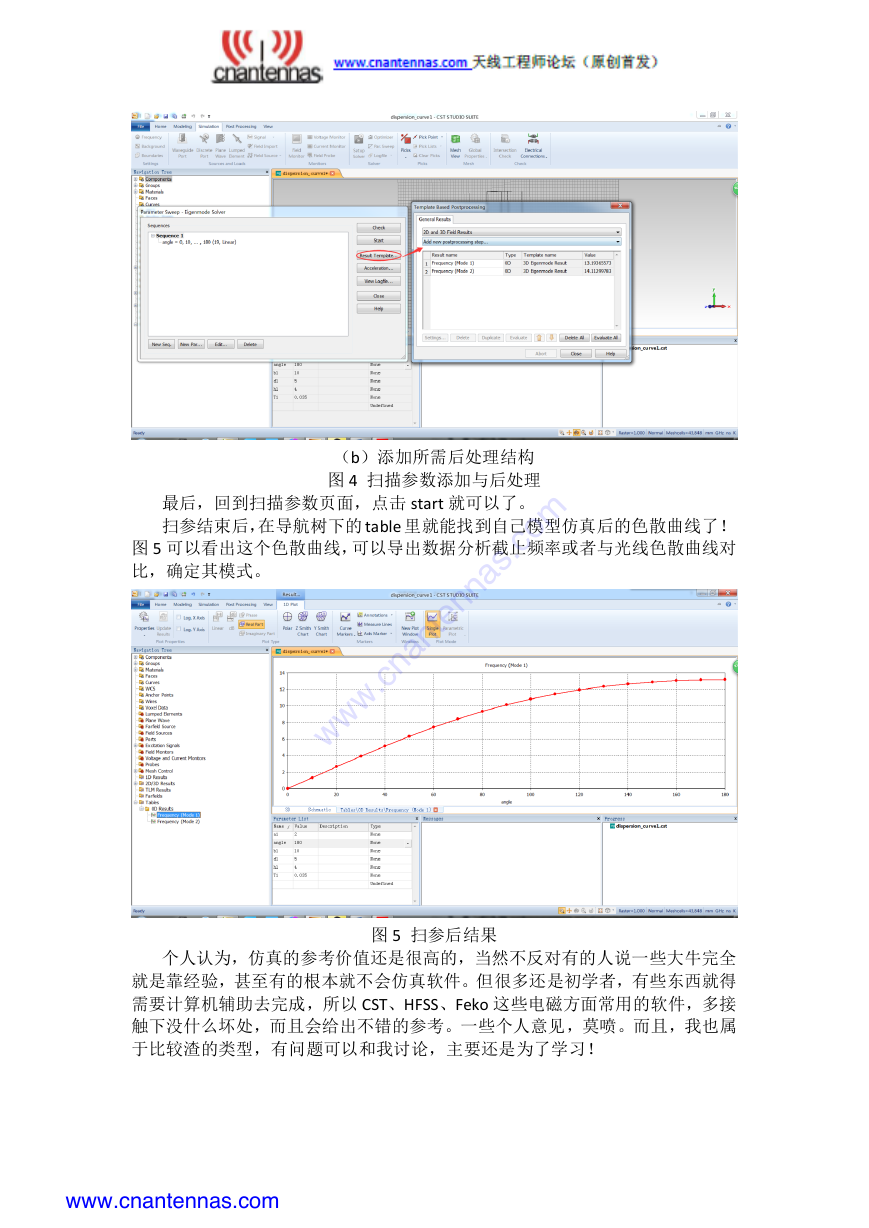

（b）添加所需后处理结构 图 4 扫描参数添加与后处理 最后，回到扫描参数页面，点击 start 就可以了。 扫参结束后，在导航树下的 table 里就能找到自己模型仿真后的色散曲线了！ 图 5 可以看出这个色散曲线，可以导出数据分析截止频率或者与光线色散曲线对 比，确定其模式。 w w w.cnantennas.co m 图 5 扫参后结果 个人认为，仿真的参考价值还是很高的，当然不反对有的人说一些大牛完全 就是靠经验，甚至有的根本就不会仿真软件。但很多还是初学者，有些东西就得 需要计算机辅助去完成，所以 CST、HFSS、Feko 这些电磁方面常用的软件，多接 触下没什么坏处，而且会给出不错的参考。一些个人意见，莫喷。而且，我也属 于比较渣的类型，有问题可以和我讨论，主要还是为了学习！ www.cnantennas.com
