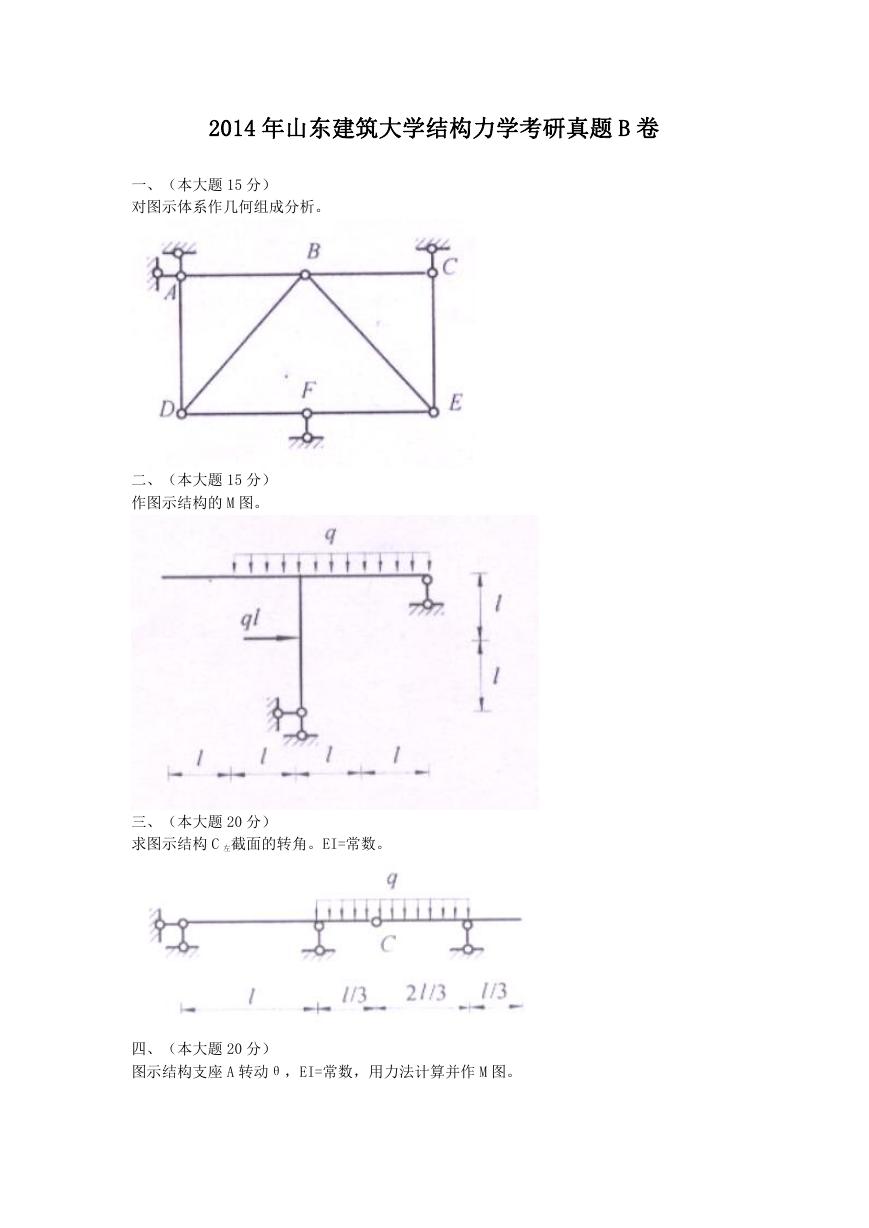

2014 年山东建筑大学结构力学考研真题 B 卷一、（本大题 15 分）对图示体系作几何组成分析。二、（本大题 15 分）作图示结构的 M 图。三、（本大题 20 分）求图示结构 C 左截面的转角。EI=常数。四、（本大题 20 分）图示结构支座 A 转动θ，EI=常数，用力法计算并作 M 图。

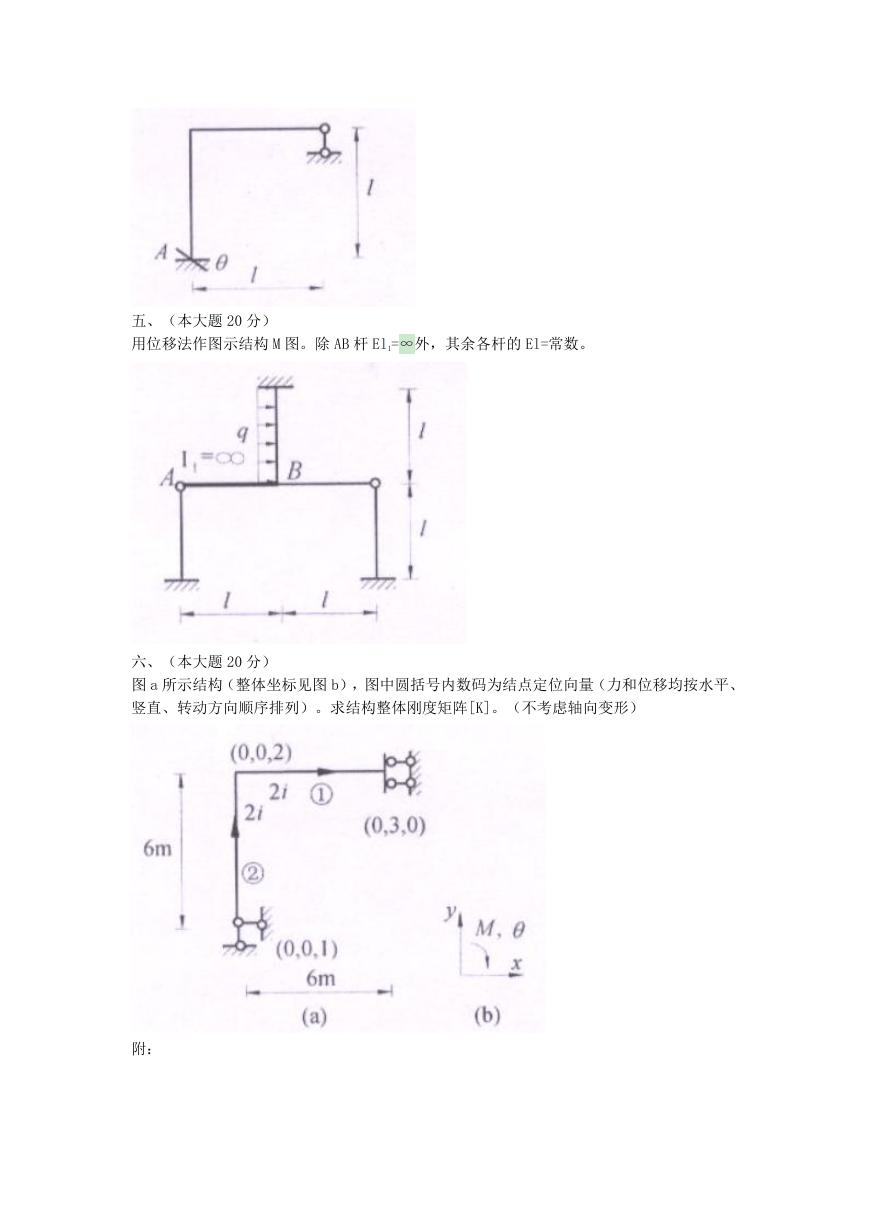

五、（本大题 20 分）用位移法作图示结构 M 图。除 AB 杆 El1=∞外，其余各杆的 El=常数。六、（本大题 20 分）图 a 所示结构（整体坐标见图 b），图中圆括号内数码为结点定位向量（力和位移均按水平、竖直、转动方向顺序排列）。求结构整体刚度矩阵[K]。（不考虑轴向变形）附：

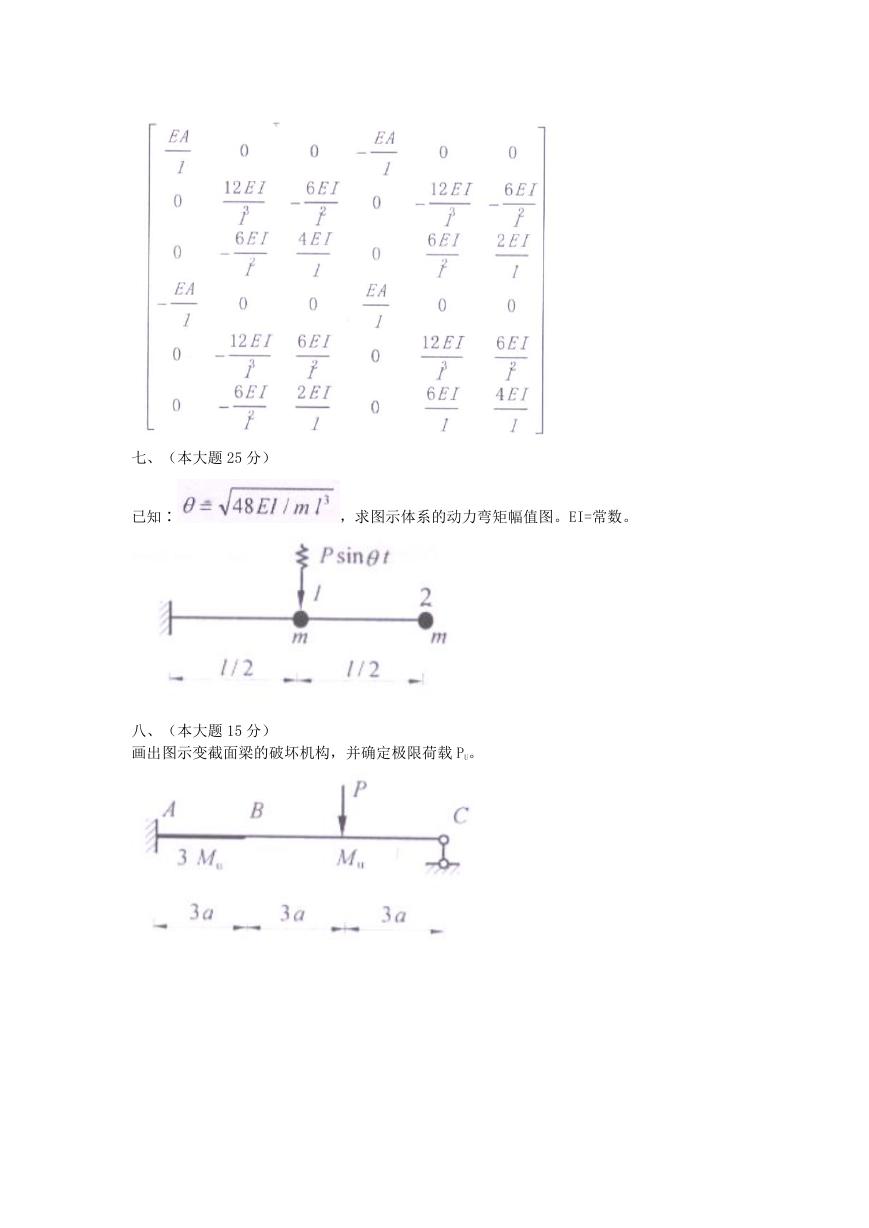

七、（本大题 25 分）已知∶ ，求图示体系的动力弯矩幅值图。EI=常数。八、（本大题 15 分）画出图示变截面梁的破坏机构，并确定极限荷载 PU。
